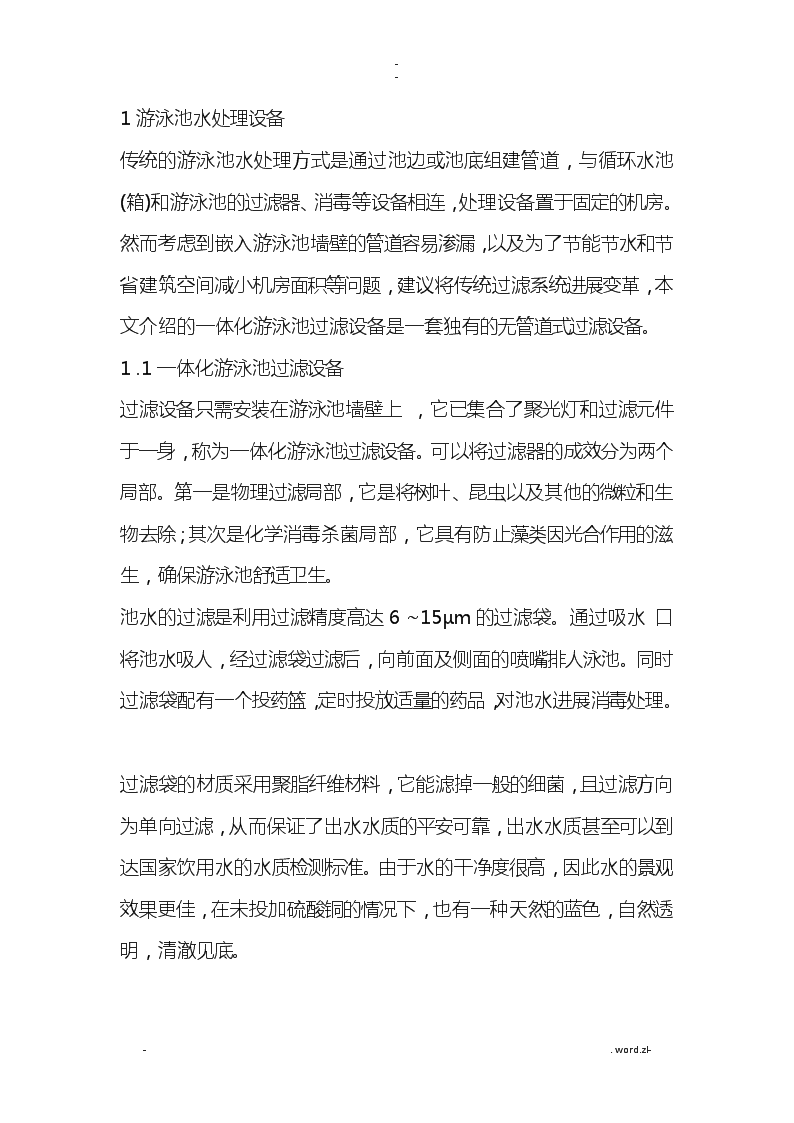

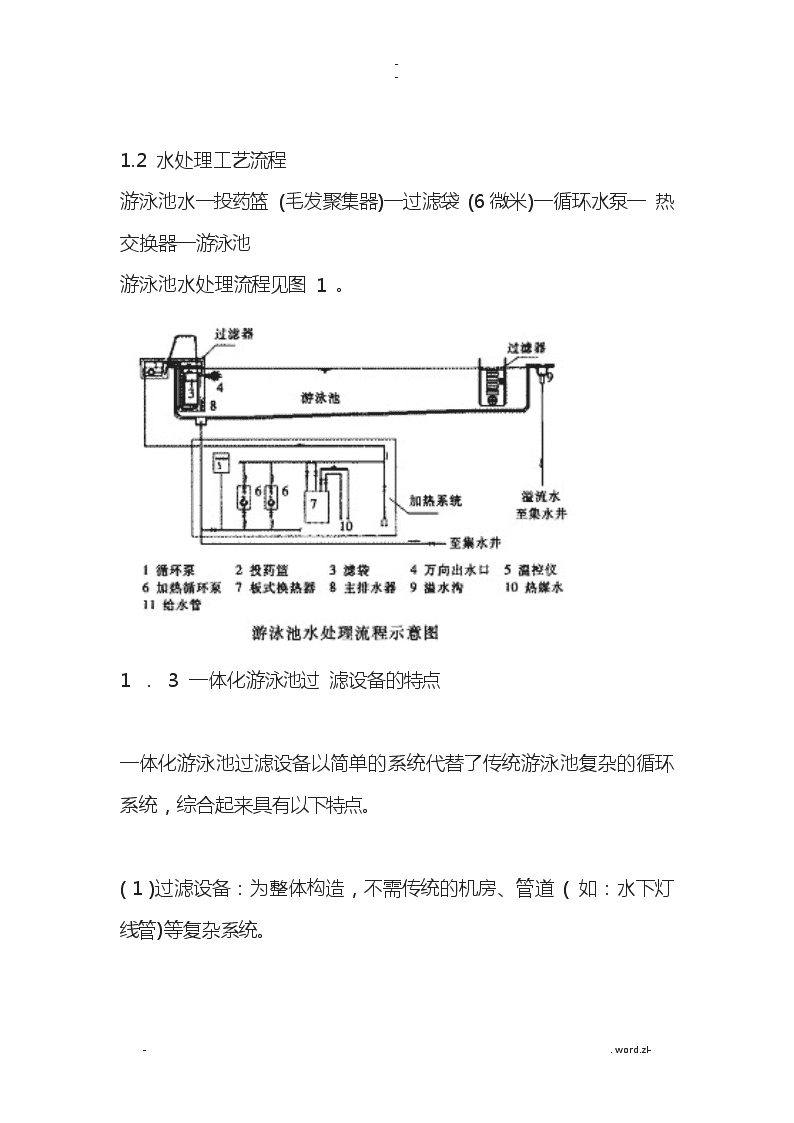

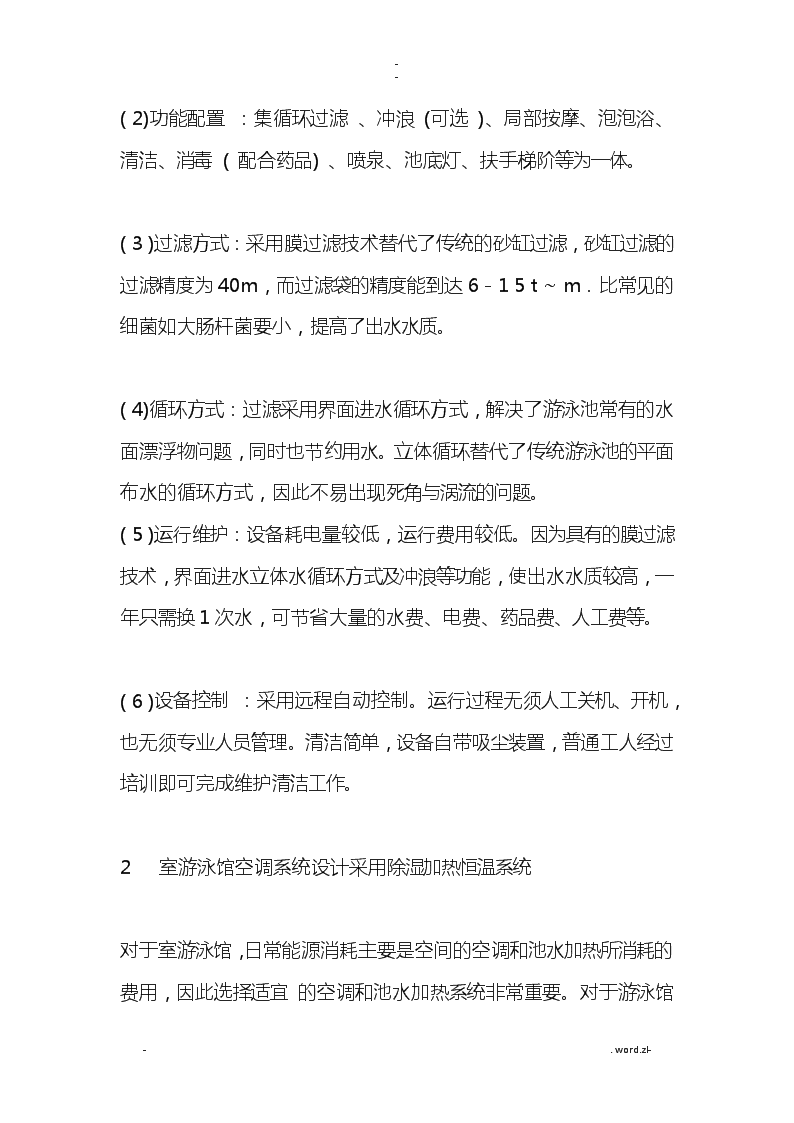

--1游泳池水处理设备传统的游泳池水处理方式是通过池边或池底组建管道，与循环水池(箱)和游泳池的过滤器、消毒等设备相连，处理设备置于固定的机房。然而考虑到嵌入游泳池墙壁的管道容易渗漏，以及为了节能节水和节省建筑空间减小机房面积等问题，建议将传统过滤系统进展变革，本文介绍的一体化游泳池过滤设备是一套独有的无管道式过滤设备。1.1一体化游泳池过滤设备过滤设备只需安装在游泳池墙壁上，它已集合了聚光灯和过滤元件于一身，称为一体化游泳池过滤设备。可以将过滤器的成效分为两个局部。第一是物理过滤局部，它是将树叶、昆虫以及其他的微粒和生物去除；其次是化学消毒杀菌局部，它具有防止藻类因光合作用的滋生，确保游泳池舒适卫生。池水的过滤是利用过滤精度高达6~15µm的过滤袋。通过吸水口将池水吸人，经过滤袋过滤后，向前面及侧面的喷嘴排人泳池。同时过滤袋配有一个投药篮，定时投放适量的药品，对池水进展消毒处理。过滤袋的材质采用聚脂纤维材料，它能滤掉一般的细菌，且过滤方向为单向过滤，从而保证了出水水质的平安可靠，出水水质甚至可以到达国家饮用水的水质检测标准。由于水的干净度很高，因此水的景观效果更佳，在未投加硫酸铜的情况下，也有一种天然的蓝色，自然透明，清澈见底。-.word.zl-\n--1.2水处理工艺流程游泳池水一投药篮(毛发聚集器)一过滤袋(6微米)一循环水泵一热交换器一游泳池游泳池水处理流程见图1。1．3一体化游泳池过滤设备的特点一体化游泳池过滤设备以简单的系统代替了传统游泳池复杂的循环系统，综合起来具有以下特点。(1)过滤设备：为整体构造，不需传统的机房、管道(如：水下灯线管)等复杂系统。-.word.zl-\n--(2)功能配置：集循环过滤、冲浪(可选)、局部按摩、泡泡浴、清洁、消毒(配合药品)、喷泉、池底灯、扶手梯阶等为一体。(3)过滤方式：采用膜过滤技术替代了传统的砂缸过滤，砂缸过滤的过滤精度为40m，而过滤袋的精度能到达6-15t~m．比常见的细菌如大肠杆菌要小，提高了出水水质。(4)循环方式：过滤采用界面进水循环方式，解决了游泳池常有的水面漂浮物问题，同时也节约用水。立体循环替代了传统游泳池的平面布水的循环方式，因此不易出现死角与涡流的问题。(5)运行维护：设备耗电量较低，运行费用较低。因为具有的膜过滤技术，界面进水立体水循环方式及冲浪等功能，使出水水质较高，一年只需换1次水，可节省大量的水费、电费、药品费、人工费等。(6)设备控制：采用远程自动控制。运行过程无须人工关机、开机，也无须专业人员管理。清洁简单，设备自带吸尘装置，普通工人经过培训即可完成维护清洁工作。2室游泳馆空调系统设计采用除湿加热恒温系统对于室游泳馆，日常能源消耗主要是空间的空调和池水加热所消耗的费用，因此选择适宜-.word.zl-\n--的空调和池水加热系统非常重要。对于游泳馆空间空调和池水加热局部的设计，一般普遍存在有能源费用高、冬季玻璃起雾结露、装饰易被腐蚀、氯味充满空间等等缺点。池水的热损失主要为池水外表蒸发损失，约占总损失的85％，其它如水外表、池底池壁、管道设备等传导热损只占总热损的15％左右。池水外表蒸发，造成游泳馆空间空气湿度变大，如不及时除湿以控制适宜的湿度，天花板、墙壁玻璃面上会凝结水滴，造成严重的腐蚀，人体也会感觉不舒适。常规的除湿方式既是外排暖湿空气，补进室外枯燥空气并将其加热至室温。由此可见，常规“加热+空调〞方式，能源损失很大，一方面需补充热量加热池水，另一方面又需补充热量加热空气，运行能消耗用较高。2.I一般室游泳馆设计容易存在的问题(1)设计系统单独分散：一般设计是暖通专业负责空调设计，能满足夏天制冷、冬季制热的要求。给排水专业负责循环水处理设计，池水加热一般采用高温水，然后经过换热器进展加热，或者采用电加热的方式，也能满足池水水温的要求。由于暖通和给排水两专业分别设计，不能使能源综合利用，一方面造成空调系统的大量热量浪费，另一方面池水又需要热量来加热。(2-.word.zl-\n--)除湿问题突出：空调设计除了空调温度的调节，另一项为哪一项湿度的调节。馆是高湿环境，易造成细菌、霉菌、病毒的大量繁殖，破坏空气品质，破坏装饰。夏季由于是空气制冷过程，湿度根本还可以得到控制；但到了春秋冬季，没有除湿过程，湿度无法控制，因此说游泳馆空调设计首先是除湿的设计。(3)氯味充满空间，腐蚀性强：通常空调设计采用集中式送回风形式或空调主机+风机盘管形式。由于泳池区既有水的大量蒸发，又有氯气挥发，不仅使空气中水蒸气含量、氯含量提高，增加空气的腐蚀性和空气对空调主机或风机盘管的腐蚀，同时也提高了设计新风量。(4)操作比拟复杂，管理比拟困难：由于泳池区存在着夺调除湿和各种池水温度的控制，分散的系统处于动态的工作状态中，操作困难，造成能源的浪费是很止常的。综上所述，为了防止以上问题产生，空调系统推荐采用除湿热泵加热的方式。2.2除湿热泵系统简介热泵采用美国流行的POOLPAK能源再生系统，在春、夏、秋三季完全可以利用回收的游泳池外表蒸发的水蒸汽免费进展加热，只是在初次加热或冬季寒冷季节才需要利用辅助热源进展局部热量的补充。以解决原有系统能耗过高的问题。室游泳馆-.word.zl-\n--，由于水面蒸发的原因，导致室相对湿度过高，游泳馆空气中的含氯空气在遇冷时，容易凝结成水，对游泳馆空问和临近空问的建筑构造造成腐蚀。然而，POOLPAK能源再生系统，配备一个特殊的防凝结水装置，安装在外墙的最不利点，利用温度感应包，确保在任何不利的低温气候情况下，能够预防凝结水的形成，防止含氯凝结水对构造的腐蚀和装修的破坏。所以选择POOLPAK设备，通过主机和合理的系统设计，不仅可以确保室空间的恒温、恒湿和池水的恒温，确保空气质量，而且还能防止凝结水的产生。2.3POOLPAK(POOLPAK)热泵的工作原理设备的风机从室游泳馆上空抽入温暖潮湿的空气，该空气流经蒸发器(除湿机)盘管，将热能传递给冷液态制冷剂，进展除湿降温。这种能量交换可使空气温度降至其露点以下，在蒸发器盘管上形成结露。凝结的水分流入设备的滴水盘中。液态制冷剂流过蒸发器膨胀之后就变为一种低温低压的气态制冷剂。然后低温气态制冷剂进入压缩机，经压缩低温低压的气态制冷剂变为高温高压气态。在进入压缩机期间，制冷剂吸收了用于操作压缩的能量。这种高温高压气态制冷剂流过空气再加热盘管(冷凝器)-.word.zl-\n--、池水冷凝器，或流过任选空调冷凝器；可以是风冷式，也可以是水冷式需要对空气加热时使用再加热盘管，高温的制冷剂与来自蒸发器的较冷的经过除湿的气流进展能量交换，这可使空气的温度升高到达加热空气的目的。如果池水需要加热。高温的制冷剂就流人池水冷凝器，将能量施加给进入的池水。在给池水加热的同时，高温的制冷剂也被冷凝成低温高压的液态。如果需要进展空气冷却时，制冷剂就绕过再加热盘管和池水冷凝器流向辅助风冷式冷凝器。让来自蒸发器的冷空气给室游泳馆提供下燥凉爽的空气环境。热泵加热能力=消耗的电能+从环境中吸收的热量。POOLPAK热泵的工作原理图见下图：设备通过全自动微电脑准确控制室相对湿度在65％±5％，确保室不会因为相对湿度过高而导致构造腐蚀和装修破坏。机组本身可防腐蚀。该产品是由美国POOLPAK公司生产，具有近三十年的经历，它通过以下措施，确保机组本身不被含氯空气腐蚀：a、将压缩机与主机的风系统独立，确保设备的心脏一一压缩机不被含氯的空气腐蚀；-.word.zl-\n--b、蒸发器和表冷器采用铜管铝翅片并喷涂特殊的防腐材料(EPOXY)，确保不被腐蚀；C、机组外壳也采用了特殊的防腐喷涂处理(EPOXY)等措施。为了防止游泳馆空间的含氯空气对邻近房间的影响，系统设计，采用负压设计，将排风量控制在超过新风量的10％左右，确保新鲜空气可以透过门窗和微细的缝隙进入游泳馆空间，而游泳馆空间的空气不会扩散至其它房间。2.4采用POOLPAK除湿热泵设计时需要注意的问题所有的POOLPAK设备都可进展连续的空气再循环，用良好的空气分配系统提高游泳馆状态的均匀性。为了按要求去除潮湿，室游泳馆就必须保证充分的空气流动和风量分配。设备必须抽走池区的潮湿空气，经过除湿后再送回来。送风必须分布到易产生凝结的地方(窗户、外墙、支承钢梁、天窗等)。合理的气流组织才能防止结露的发生，所以风道系统的设计至关重要。经过除湿之后，干风即被送到室。送风的分配可用一条管道在地面高度或以上绕室一周进展分配，将气流导向易于出现冷凝的外墙壁，窗户或其他外表，或从中心部位喷向易于出现冷凝的外表。并保-.word.zl-\n--证送、回风之间不能出现短路，以免会造成高湿度层。通过许多工程案例的运行证明，送风口与回风口相互斜对角安置可使设备到达最有效的工作。送回风管与设备之间可采用短的软橡胶或帆布柔性连接，以消除管道的振动传递。2.5小结游泳池水处理系统采用一体化游泳池过滤设备，具有防止管道泄漏、不需传统机房节省建筑空间、节能节水、运行费用较低、便于维护管理、出水水质高的优点。游泳馆空调系统采用室游泳馆专用的、集“池水加热、除湿、空调〞三功能合一体的POOLPAK热泵，取代传统设计中所需的热水锅炉、换热器、循环水泵、空调机组、空气除湿器等设备。防止了空调、水处理两个相对独立运行的子系统的能源浪费，且便于系统维护管理到达最优的作状态；同时也防止了冬季玻璃起雾结露、装饰被腐蚀、氯味充满空间等问题。a-.word.zl-
