污水处理厂模板施工组织设计 58页

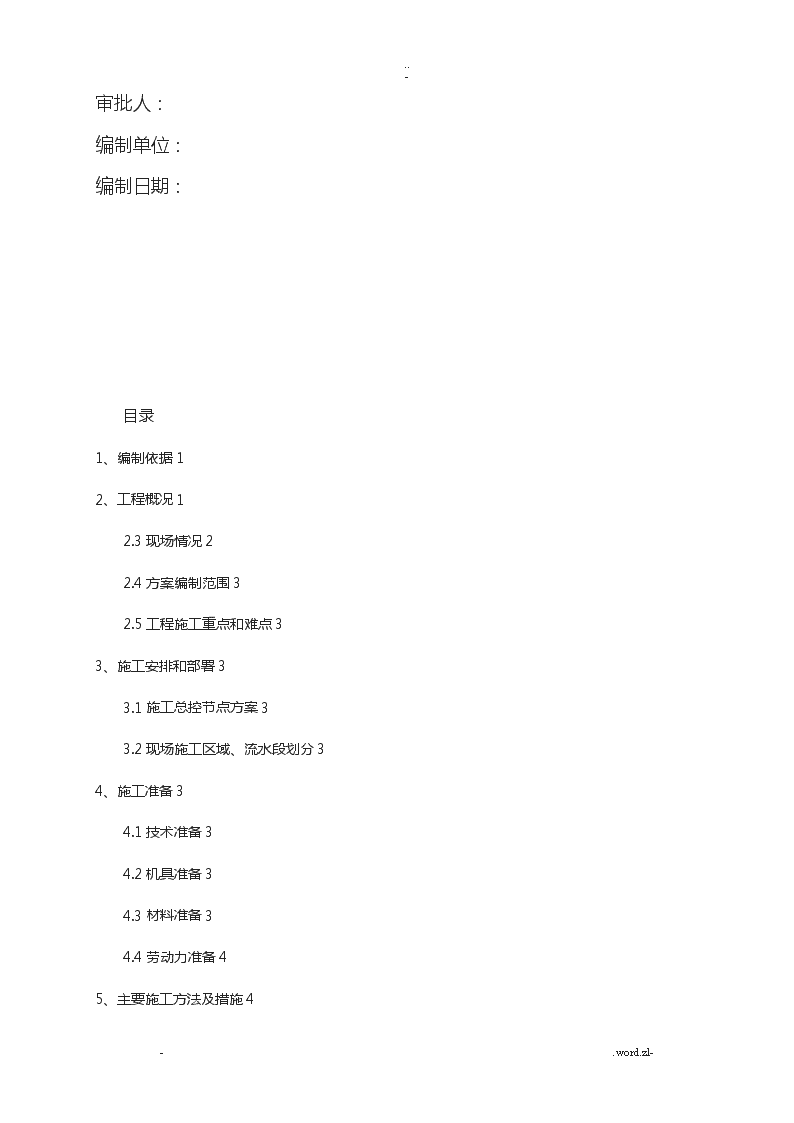

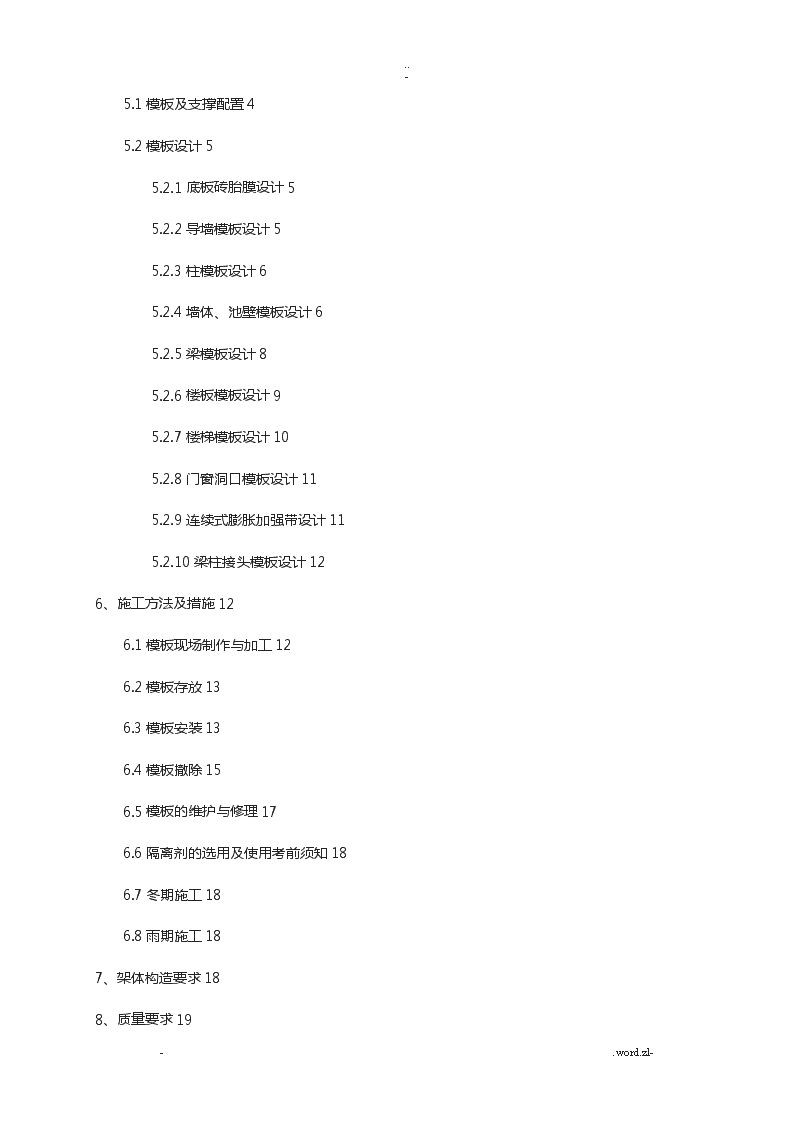

..-迁安市海绵城市建立PPP工程高新技术产业开发区污水厂新建工程模板施工方案编制人：审核人：-.word.zl-\n..-审批人：编制单位：编制日期：目录1、编制依据12、工程概况12.3现场情况22.4方案编制范围32.5工程施工重点和难点33、施工安排和部署33.1施工总控节点方案33.2现场施工区域、流水段划分34、施工准备34.1技术准备34.2机具准备34.3材料准备34.4劳动力准备45、主要施工方法及措施4-.word.zl-\n..-5.1模板及支撑配置45.2模板设计55.2.1底板砖胎膜设计55.2.2导墙模板设计55.2.3柱模板设计65.2.4墙体、池壁模板设计65.2.5梁模板设计85.2.6楼板模板设计95.2.7楼梯模板设计105.2.8门窗洞口模板设计115.2.9连续式膨胀加强带设计115.2.10梁柱接头模板设计126、施工方法及措施126.1模板现场制作与加工126.2模板存放136.3模板安装136.4模板撤除156.5模板的维护与修理176.6隔离剂的选用及使用考前须知186.7冬期施工186.8雨期施工187、架体构造要求188、质量要求19-.word.zl-\n..-8.1材料标准与检验198.2模板安装检查与验收218.3工序、实体样板、质量停顿点质量报验要求239、平安文明施工考前须知239.1一般规定239.2模板安装考前须知249.3模板撤除要求249.4模板支架立杆撤除要求259.5普通模板撤除要求269.6文明施工考前须知27附件1：柱模板〔设置对拉螺栓〕计算书28附件2：墙模板〔木模板〕计算书37-.word.zl-\n..-1、编制依据序号名称编号1本工程施工图2本工程施工组织设计3建筑工程施工质量验收统一标准GB50300-20134混凝土构造工程施工质量验收标准GB50204-20155混凝土构造工程施工标准GB50666-20116钢管脚手架扣件GB15831-20067建筑施工扣件式钢管脚手架平安技术规程JGJ130-20118建筑施工临时支撑构造技术标准JGJ300-20139建筑施工高处作业平安技术标准JGJ80-9110建筑施工模板平安技术标准JGJ162-200811建筑施工平安检查标准JGJ59-20112、工程概况工程名称：迁安市海绵城市建立PPP工程---高新区技术产业开发区污水厂新建工程建立单位：迁安市华控环境投资XX公司设计单位：中环世纪工程设计XX公司监理单位：XX嘉鹏工程管理效劳XX施工单位：XX市市政工程集团XX新建高新技术开发区污水厂设计处理规模为1万吨/d，远期处理规模为4万吨/d，分期建立。污水处理工艺为“预处理+水解酸化池+A2/O-.word.zl-\n..-池+二沉池+高效沉淀池+转盘过滤器+消毒〞，污水处理后到达?城镇污水处理厂污染物排放标准?〔GB18918-2002〕一级A标准要求，通过管道外排至滦河；污泥处理采用高压框板脱水机脱水，污泥脱水后按鉴定结果进展相应处理。本工程有以下单位工程组成，见下表各单体构造尺寸和高度〔或深度〕见下表：序号单体名称构造尺寸高度或深度数量1粗格栅及进水泵房12.6m*7.8m1座2细格栅及旋流沉砂池18m*12m1座3事故池预留1座4水解酸化池43.9m*37.4mH=6.5m1座5生化池44.6m*46.9mH=7.5m1座6二沉池配水井Φ10mH=6m1座7二沉池Φ24mH=4.5m2座8深度处理车间31.1m*18.6m1座9消毒接触池及变电所接触池：37.3m*11.5mH=5m1座加药间：37.5m*9.6mH=6m10鼓风机房及变电所19.5m*7.5m+17.1*13.5m1座11污泥浓缩池Φ9mH=4.5m1座12污泥脱水机房37.7m*13.4m1座13除臭间24m*18m1座14机修间车库31.2m*9m1座-.word.zl-\n..-15综合楼/16门卫/本工程构造形式多样，有的是圆形，异性构造多，墙的截面尺寸有250、300、400、500、600、800，底板厚度有400、500、700、1100mm等，梁截面尺寸主要有：300*400、300*500、300*600、300*800等，柱截面尺寸有：400*400、400*500、400*850等。本工程模板工程的难点：墙体高度高、厚度宽，例如粗格珊及污水提升泵站墙体高度到达7.8米，厚度600mm，生化池墙体高度到达7.5米，厚度到达800mm，所以保证模板的强度、刚度、稳定性就成了模板工程的重中之重。2.3现场情况高新技术开发区污水厂位于彭李公路北侧，芦沟堡村南，工程东侧、西侧、北侧为林地，南侧为彭李公路，距离工程最近的敏感点为北侧530m的芦沟堡村和南侧180m的滦河。主要收水范围是迁安高新技术产业开发区内工业废水、生活污水及污水管路经过的工业企业废水。现阶段正积极筹备场区三通一平。2.4方案编制范围本方案针对地下构造及地上构造、机修车间等配套设施进展木模板设计。2.5工程施工重点和难点2.5.1本工程构造形式多种多样，占用周转材料多，各专业、工种配合难度大。2.5.2工程的施工需经过一个冬季施工阶段，如何保证冬季施工的工程质量是重点和难点。-.word.zl-\n..-3、施工安排和部署3.1施工总控节点方案详见施工进度方案3.2现场施工区域、流水段划分第一流水段：粗格栅及污水提升泵房、细格栅及旋流沉砂池第二流水段：深度处理车间、二沉池、二沉池配水井第三流水段：消毒接触池及加药间、古风机房及变电所、机修车间第四流水段：污泥脱水机房、污泥浓缩池、除臭间第五流水段：生化池、水解酸化池、4、施工准备4.1技术准备4.1.1熟悉审查图纸，认真学习国标、地标、企业标准。4.1.2搜集有关覆膜木胶合板的资料，做好模板体系选择的材料准备。4.1.3根据审批后的模板施工方案，〔各级交底〕工程技术负责人组织对工长、质量员、平安员、劳务现场负责人等进展方案交底；工长对施工队班组长进展交底，劳务工长对班组工人进展交底。技术交底要明确模板安装及撤除标准及要求，做到操作步骤明确，质量目标鲜明。技术交底要有书面签字记录、影像资料，原件交资料室保存。4.2机具准备现场配备汽车吊解决模板、钢管等材料的垂直运输。现场各作业队均设有鼓风机、圆盘锯、小型机械工具等供木板、木方切割使用。-.word.zl-\n..-4.3材料准备表4-1材料准备表序号名称规格计算取值单位数量进场时间1覆膜木胶合板15mm15mmm220000根据施工进度安排进场2钢管φ48×2.8φ48×2.8m10000根据施工进度安排进场3U型顶托Φ36个10000根据施工进度安排进场4木方50mm×100mm35×85mmm20000根据施工进度安排进场5木方100mm×100mm85×85mmm12000根据施工进度安排进场6对拉螺栓φ12φ12个根据施工进度安排进场对拉螺栓φ14φ14个根据施工进度安排进场说明：如材料不够，另行增配。4.4劳动力准备表4-2人员及劳动力方案表劳动力方案一览表序号工种人数1钢筋工1002木工1003混凝土工454电工55机修工5-.word.zl-\n..-6瓦工307安装工308防水工209管道工4010焊工511架子工2012水电工3013辅助工20总计470人5、主要施工方法及措施5.1模板及支撑配置5.1.1模板及支撑配置现场模板施工采用15mm厚覆膜木胶合板。顶板、梁、墙、柱及其他部位均采用盘扣式钢管脚手架与钢管脚手架结合使用。5.1.2各部位木模板体系确定代表性计算参数选择：柱选择400mm×850mm进展计算。墙体模板以层高为7.5m，墙厚800mm进展计算。计算书详见附件。5.2模板设计5.2.1底板砖胎膜设计-.word.zl-\n..-采用水泥砖砌筑，宽度240mm厚，高度同根底底板厚度，每隔3米设一370*370mm加强柱。外围回填土，以加强砖胎膜稳定性5.2.2导墙模板设计外墙导墙混凝土随底板一同浇筑，高度为根底底板上外表400mm高，在根底底板面向上400mm外墙处留设水平施工缝，预埋止水钢板、止水钢板开口方向朝向迎水面，即朝向肥槽方向，止水钢板依靠止水螺杆托住固定。砖胎膜墙作为根底底板外模使用。底板上400mm高导墙模板背楞采用50×100mm木方间距200㎜，竖龙骨采用φ48×2.8双钢管间距600mm。5.2.3柱模板设计柱模板采用15mm厚覆膜木胶合板散拼散装，用50×100mm木方间距200mm作竖肋，2根φ48钢管柱箍间距500mm。M12对拉螺栓〔预埋套管周转使用，有防水要求的除外〕。有防水要求的外墙柱对拉螺栓正中位置焊50×50×-.word.zl-\n..-3mm的止水片，必须双面满焊，防止渗漏。〔柱截面尺寸大于600mm时，使用M14对拉螺栓且该方向加M14对拉螺栓一道，柱箍间距500mm〕。1/3H以下双螺帽。5.2.4墙体、池壁模板设计模板采用15mm厚覆膜木胶合板散拼散装。50×100mm木方作竖向次龙骨，外横楞采用φ48的双钢管〔圆形墙体采用两根φ18钢筋作为外愣〕，间距第一道100mm;墙体厚度B≤300mm，高度H≤3000mm时，次龙骨间距150mm,采用M12对拉螺栓，螺栓间距450*450；300板厚＞150时，立杆间距1200mm×900mm〕，步距1.5m。架体内设间距6000*6000水平及垂直连续剪刀撑。设在模板支架立杆底部或顶部的可调底座或底托，其丝杆外径不得小于36mm，伸出长度不得超过300mm。表5-3楼板模板技术参数表构件类型模板次龙骨主龙骨支架立杆φ48×2.8钢管纵横水平杆φ48×2.8钢管说明板厚≤15015mm50×100300φ48双钢管1200m×1200mm步距1500，扫地杆距地200mm，顶部支撑点到最上一道横杆的距离≤500mm支架立杆下垫4000mm长50×200木方150＜板厚＜40015mm50×100300φ48双钢管1200mm×900mm-.word.zl-\n..-5.2.7楼梯模板设计楼梯模板采用扣件式钢管脚手架支撑，立杆垂直于梯板。楼梯底模板采用15mm厚覆膜木胶合板，次龙骨采用50×100mm木方间距300㎜，主龙骨采用100×100mm木方间距900mm，横杆步距1200mm。踏步模板采用木胶合板加工成型的定型整体式模板。框架构造楼梯施工缝留在梯段1/3处。剪力墙构造楼梯施工缝留在休息平台1/3处。-.word.zl-\n..-5.2.8门窗洞口模板设计门窗洞口采用定型模板，模板整体采用木方制作，考虑到门窗洞口易变形，墙厚度不一致等因素，预留洞口及门窗洞口只使用一次不进展周转。5.2.9连续式膨胀加强带设计连续式膨胀加强带采用快易收口钢丝网作为分割不同标号混凝土的措施，此种钢丝网有效的起到分割作用，保证两种混凝土不混杂，方便快捷，见以下图-.word.zl-\n..-5.2.10梁柱接头模板设计6、施工方法及措施6.1模板现场制作与加工6.1.1对制作与加工的要求-.word.zl-\n..-〔1〕梁的底模、侧模按设计断面进展加工制作，按梁侧模包梁底模、顶板模压梁侧模，顶板与梁四边阴角模板采用设一根同截面木方的做法。现场切割的木胶合板，必须用封边漆封边。〔2〕所有木方在使用前，应对上口平整度检查，偏差较大不得使用，阴角木方与梁、板模板接触面须刨光。6.1.2管理和验收的具体要求。〔1〕木胶合板及木方在进货前应了解厂家有关产品的规格和质量技术性能是否能够满足现场施工的具体要求。实地考察、掌握各项木制品的实际质量是否符合相关质量证明材料的所规定标准。例如木胶合板的面层强度、外表光洁平整度、层间粘结度，木方的断面尺寸、方正、顺直，有无破损。在进场时须由工程材料、质检和技术部有关人员共同验收，凡存在翘曲变形、局部破损、含水率过高等质量问题的材料一律不得进入施工现场，严把材料进场验收关。〔2〕在模板制作加工前，根据模板设计要求和工艺标准，向班组进展平安、技术交底。〔3〕加工期间对模板加工机械〔如木工电锯、木工电刨、手电钻等〕进展平安检查，以防使用中出现事故。6.2模板存放木模板采用露天堆放，堆放地面用混凝土硬化，模板底面垫1根100×100木方，保证模板底部离地面100mm。6.3模板安装6.3.1一般要求〔1〕模板及支撑构造应具有足够的强度、刚度和稳定性。〔2〕固定在模板上的预埋件和预留孔不得遗漏，安装必须结实且位置准确。重要预埋件，必须根据相关设计图纸准确加工，辅以经纬仪、水准仪准确定位，牢靠固定。-.word.zl-\n..-〔3〕梁、板、柱、剪力墙所有模板的轴线位置、截面尺寸、平整度、垂直度通过自检、互检、交接检严格检查，确认无误后，报监理验收，合格前方可进入下一道工序。6.3.2筏板根底砖胎模〔1〕砖胎模砌筑前先复查垫层标高及中心线位置，弹出边线。模板面标高应符合设计要求。〔2〕预检：模板安装后，应对断面尺寸、标高等进展预检，均应符合设计图纸和质量标准的要求。6.3.3独立根底模板独立根底模板采用15厚覆膜木模板拼装，保证截面尺寸准确，加固结实。6.3.4墙体、池壁模板〔1〕施工程序：钢筋隐检→组装前检查→安装门窗洞口模板→检查验收→安装一侧模板、次龙骨→临时支撑→安装穿墙螺栓、调整支模头→安装另一侧模板、次龙骨→安装主龙骨→安装支撑→调整模板→检查验收〔2〕模板安装前，必须在楼板面放三条线，内线为墙体截面尺寸，中间线为墙体模板外侧尺寸，外线为500mm控制线。〔3〕模板安装前，将模板板面清理干净，脱模剂涂刷均匀，不得漏刷，雨淋后要重刷。按位置线安装门窗洞口模板，与墙体上附加钢筋固定，并安装好预埋件等。〔4〕安装模板宜采用墙两侧模板同时安装。第一步模板边安装锁定边插入穿墙螺栓，并将两侧模对准墙线使之稳定，然后用碟形扣件固定于模板肋上，调整两侧模的平直。在拼板过程中将10mm宽，5mm厚双面胶条贴于模板侧面，以防漏浆。-.word.zl-\n..-〔5〕用同样方法安装其它假设干步模板到墙顶部，内楞外侧安装外楞，并将其用蝶形扣件与螺栓固定，穿墙螺栓由内外楞中间插入，用螺母将蝶形扣件拧紧，使两侧模板成为一体。安装斜撑，调整模板垂直，调整模板垂直度，并复核模板上口尺寸。吊线找垂直时，每面从上面吊两点，使线坠准确吊到楼地面上的500mm控制线，合格后，与墙、柱、楼板模板连接。穿墙螺栓要连接牢靠，松紧力度一致。6.3.5柱模板〔1〕施工程序：弹柱位置线→柱模范围抄平→安装柱模板→安装钢管柱箍→柱模板支撑加固→调整垂直度→复核上口尺寸→预检〔2〕柱模安装前，必须在楼板〔承台〕面放三条线，内线为柱子截面尺寸，中间线为柱子模板外侧尺寸，外线为500mm控制线。同轴线柱子控制线、模板线必须拉通线检查。成排柱子支模前，在楼板上弹出柱轴线及柱边通线，然后分别弹出每根柱子另一方向轴线，再确定柱的另两条边线，支模时，先立两端柱模，校直与复核位置无误后，顶部拉通线立中间各根柱模，这是保证柱子垂直度、防止轴线位移的关键工序。〔3〕为保证柱模整体位置正确、不扭曲，支模前根据所弹模板线校正钢筋位置，使其不发生偏扭。〔4〕为防止柱子模板根部浇筑混凝土时漏浆，楼板混凝土浇筑时必须做好抄平放线工作，在柱模周边150mm范围内施工楼板混凝土时压光找平，当上下差超过5mm时，将超高混凝土打磨到位。〔5〕柱模板与楼板〔承台〕拼缝采用硬拼缝，为防止少量渗浆，需在柱模下口加贴海绵条，海绵条宽度为30mm，粘贴海绵条距模板线2mm，防止安装模板压缩变形伸入柱内。依据放线位置进展模板的安装就位，校正模板并用斜撑固定。〔6〕柱子下部水平施工缝处，在柱边线内3mm再弹一道切割线，用无齿锯进展切割，切割深度为10mm。切割完成后将水平施工砂浆软弱层剔除，露出石子，并将碎渣等清理干净。外露钢筋沾有灰浆油污应清刷干净。-.word.zl-\n..-〔7〕柱钢筋绑扎验收，并将柱头施工缝处理完毕冲洗干净后，现场预拼就位，保证模板拼缝严密，加固模板，调整模板垂直度，并复核模板上口尺寸。吊线找垂直时，每面从上面吊两点，使线坠准确吊到楼地面上的500mm控制线。〔8〕柱模安装完毕后，将模内清理干净，办理预检，进展验收，完毕后封闭清理口。6.3.6梁板模板〔1〕施工程序：弹线→搭设梁架满堂脚手架→调整标高→铺梁底模模板→安装梁侧模及龙骨→铺顶板模板→校正标高→预检→梁、板钢筋绑扎〔2〕在竖向构造构件上抄好标高后，根据楼板厚度、模板厚、木方厚调整好搁放木方的水平钢管，然后铺模板。严格控制梁板模板的起拱率。当梁的跨度≥4m时，模板按跨度的0.2％起拱。悬臂梁按悬臂长度的0.4％起拱。〔3〕梁模板的定位前，先复查柱中心是否准确，无误后吊线作为梁定位控制线。模板安装按梁侧模包底模、顶板模压梁侧模。模板接缝要求加工严密，外表错缝平整。〔4〕布料杆下两层楼板支撑需采取加密措施，支撑立杆间距双倍加密，立杆支撑下垫通长跳板。6.3.7预留洞口模板预留洞口模板必须几何尺寸准确，连接紧固，每隔500mm设一道横撑并加设剪刀撑，利用洞边加筋控制其位移。直径或宽度500mm以上的预留洞模板下口设混凝土出气孔，以保证混凝土浇注密实。6.4模板撤除6.4.1撤除的顺序模板撤除顺序与安装顺序相反，先支后拆，后支先拆，先撤除非承重模板，后撤除承重模板。-.word.zl-\n..-6.4.2侧模撤除的要求当混凝土强度能保证构件不变形，其外表及棱角不因撤除模板而受损坏，并能满足同条件拆模试块拆模时不粘模、不掉角时，方可撤除墙、柱、梁侧模。〔1〕独立柱模板撤除:先拆掉柱斜拉杆或斜支撑，卸掉柱箍，再把连接每片柱模板的连接螺栓拆掉，然后用撬棍轻轻撬动模板，使模板与混凝土脱离。模板撤除时混凝土强度必须超过1.2MPa。〔2〕墙模板撤除:地下室防水混凝土墙体应到达一定强度前方可拆模〔不粘模、不掉角、非冬施一般到达1.2MPa〕。遵循先支后拆,后支先拆的原那么,先撤除穿墙螺栓等附件，再撤除斜拉杆、斜撑，用橇棍轻轻撬动模板，使模板离开墙体，慢慢放下模板并码放整齐，等待吊运走。如果模板与混凝土墙面吸附或粘结不能离开时，可用撬棍撬动模板下口，不得在墙上口撬模板。撤除应轻拆轻放，应保护好各种模板，并分类整理堆放，设置专门的责任区和责任人。撤除的模板,应及时修整、清理。6.4.3底模撤除的要求待梁板同条件养护混凝土试块强度到达拆模要求，并经工程总工同意后，方可撤除梁底模板和梁支撑。各部位承重梁、板模板撤除必须填报混凝土拆模申请单，经工程总工签字前方可拆模。梁板模板撤除时，同条件混凝土强度等级应到达下表要求：表6-1现浇构造拆模时所需混凝土强度构造类型构造跨度〔m〕按设计的混凝土强度标准值的百分率计〔%〕板≤2≥50＞2，≤8≥75-.word.zl-\n..-＞8≥100梁≤8≥75＞8≥100悬臂构件≥100注：本表引用标准号为GB50666-2011?混凝土构造工程施工标准?表6-2拆模令层轴编号：工程部位名称混凝土强度等级浇筑日期拆模条件申请理由龄期天的混凝土同条件试块强度已到达设计强度的%，申请拆模。申请人：日期：审批意见同意不同意审批人：日期：6.4.4拆模考前须知-.word.zl-\n..-应先拆梁侧帮模，再撤除楼板模板，最后撤除梁底模。拆楼板模板要待楼板混凝土强度到达拆模要求前方可撤除楼板模板及木方。撤除顺序：先松主龙骨扣件，撤除主龙骨，再撤除次龙骨。立杆由里至外顺次撤除，再及时用钢筋制成的长钩钩下胶合板。不得将立杆撤除完后一次性拉拽撤除。模板撤除时应多人协调作业，前后照应，有人接应传递，防止撤除的模板倾砸楼面等成品混凝土。不得碰坏混凝土棱角。已活动的模板必须一次连续撤除完，方可停歇，严禁留下不平安隐患。6.4.5后浇带模板的撤除时间及要求根底底板后浇带的侧模撤除须在混凝土同条件模拟试件拆模时不粘模、不掉角，并以工程总工批准后进展拆模作业。拆模时应防止扰动底板钢筋。后浇带两侧混凝土浇筑完成后，采用竹夹板进展保护。后浇带混凝土浇筑前可将梁侧模翻开作为清扫口，并恢复。梁、板处后浇带的底模板及支撑必须待后浇带混凝土浇筑后，混凝土强度到达100%后，才能撤除底模及支撑。6.5模板的维护与修理6.5.1各类型模板在使用过程中考前须知〔1〕保持模板本身的整洁及设备配套零件的齐全。〔2〕坚持模板每次使用后清理板面，涂刷脱模剂。〔3〕材料应按编号分类堆放整齐。〔4〕模板组装完后，应转运至专用堆放场地放置。〔5〕工作面已安装完毕的楼面模板，不得做临时堆料和作业平台，以保证支撑的稳定，防止平面模板标高和平整产生偏差。-.word.zl-\n..-〔6〕在用水泥腻子勾缝时，要注意不要污染木胶合板板面。如果有水泥腻子溅到面上时，要及时清理，防止时间过长造成水泥凝固，无法清理。〔7〕模板的安装及撤除要平稳、轻起轻放，制止用大锤敲砸，支撑安装后不可人为随意撤除造成松动，注意保护墙体钢筋、墙体砼，防止碰坏墙体砼棱角。〔8〕撤除模板的清理及涂刷脱模剂应在模板堆放场地进展，严禁在施工楼层上进展，以免污染楼面。6.5.2木胶合板的维修撤除后及时清理，并对板棱角进展检查，发现模板边有毛刺掉角现象，要进展切割、刨光、封漆或还真的处理；板面起毛、剥层的应进展调整更换。6.6隔离剂的选用及使用考前须知6.6.1隔离剂：采用水质隔离剂，脱模剂要涂刷均匀，不要流坠，防止污染钢筋，严禁使用废机油。6.6.2墙、柱、梁侧模：加工好或拆模清理干净，涂刷一层隔离剂后待用。6.6.3顶板：模板安装完成后，将模板清理干净，用滚刷涂刷。6.7冬期施工详见本工程?冬季施工方案?。6.8雨期施工详见本工程?雨季施工方案?。7、架体构造要求7.1楼板模板支架立杆应符合以下规定：7.1.1立杆下端应设有底托或垫板。7.1.2梁与板的模板支架立杆间距、步距应相等或互为倍数关系。-.word.zl-\n..-7.1.3对现浇混凝土构造，上、下楼层模板支架的立杆应对位。7.2模板支架应设置纵向和横向扫地杆，且应符合以下规定：对扣件式模板支架，扫地杆高度不应大于200mm。7.3模板支架顶部可调托撑应符合以下规定：7.3.1扣件式模板支架顶层水平杆至可调托撑托板顶面的距离不应大于500mm。7.3.2可调托撑螺杆伸出长度不应大于300mm，插入立杆内的长度不应小于150mm。7.3.3可调托撑螺杆外径与立杆钢管内径的间隙不宜大于3mm，安装时上下应同轴。7.3.4可调托撑上的主龙骨〔支撑梁〕应居中。7.3.5模板支架搭的纵、横向水平杆应双向拉通。梁与两侧楼板横向水平杆步距不同时，梁下横向水平杆应伸入两侧楼板的模板支架内不少于两根立杆，并与立杆扣接。8、质量要求8.1材料标准与检验8.1.1模板支架使用材料标准〔1〕钢管：选用φ48〔外径〕×3.6mm钢管，质量应符合现行国家标准GB/T700?碳素构造钢?中Q235-A级钢的规定；应涂刷防锈层并定期复涂以保持其完好，制止使用有明显变形、裂纹的钢管。〔2〕扣件：应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准GB15831?钢管脚手架扣件?的规定，严禁使用加工不合格、锈蚀和有裂纹的扣件。扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口外的最小距离应不小于5mm。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。扣件外表应进展防锈处理。扣件在螺栓拧紧扭力矩到达65N·m时，不得发生破坏。〔3〕-.word.zl-\n..-可调托撑：可调托撑应采用可锻铸铁或铸钢制造，其材料机械性能应符合现行国家标准GB9440?可锻铸铁件?中KTH330-08及GB11352?一般工程可铸造碳钢件?中ZG270-500的有关规定。外径不得小于36mm，直径与螺距应符合现行国家标准GB/T5796.2?梯形螺纹第2局部：直径与螺距系列?和GB/T5796.3?梯形螺纹第3局部：根本尺寸?的规定。可调托撑螺杆与支托板焊接应结实，焊缝高度不得小于6mm。螺杆与螺母旋合长度不得少于6扣，螺母厚度不得小于30mm，插入立杆内的长度不得小于150mm。可调托撑受压承载力设计值不应小于40KN，支托板厚不应小于5mm。〔4〕平安网：平安网应符合现行国家标准GB5725?平安网?及GB16909?密目式平安网?的规定，方准进场使用。大孔平安网用作兜网，其规格：3m×6m；绿色密目平安网其规格：1.5m×6m，只能用作外挂立网。绿色密目平安网使用有国家认证的生产厂家供货，平安网必须是阻燃的，要求做完防火试验合格前方可进场，不合格者不得进场。平安网在存放使用过程中，不得有机化学物质污染或其它可能引起磨损的物品相混，当发现污染应进展冲洗，洗后自然枯燥，使用中要防止电焊火花掉在网上。平安网撤除后要洗净捆好，放在通风、遮光、隔热的地方，制止使用钩子搬运。〔6〕多层板必须选择板面处理的胶合板作为面板，首先选用Ⅰ类胶合板即是否采用了酚醛脂胶或其他性能相当的胶粘剂。施工现场可以用沸水煮小块试件快速简单判别。方法是从胶合板上锯截下20ｍｍ见方的小块，放在沸水中煮0.5～1ｈ。用酚醛脂胶作为胶粘剂的试件煮后不会脱胶，而用脲醛树脂作为胶粘剂的试件煮后会脱胶。〔7〕主次龙骨为木方的，要求不得小于模板设计中的尺寸，假设为次龙骨的，要求双面刨光，主龙骨的至少要单面刨光。8.1.2构配件进场检查与验收〔1〕-.word.zl-\n..-租赁钢管、扣件时，要与租赁单位签订质量担保协议，查验和保存生产许可证、产品合格证、检测报告等有关资料，加强对钢管、扣件的进场验收。质量合格资料不全和未按标准要求铸有商标的产品不得验收进场。〔2〕材料复试要求：扣件式钢管支撑体系所使用的钢管、扣件，在进场后第一次使用前，应按照?低压流体输送用焊接钢管?和?钢管脚手架扣件?标准规定的指标和检验方法，对钢管、扣件及紧固件进展外观质量检验〔对承重杆件的外观抽检数量不得低于搭设用量的30%。其中对旧钢管、扣件应当逐件检查〕，并委托有见证取样检验机构或法定检验机构抽取扣件样本进展力学性能和扭力距指标复验。不合格的扣件不得使用。外观检验和力学性能复验的技术资料应当由施工单位和检验单位完整存档备查。样本力学性能不合格的有关检验资料由施工单位负责上报市建筑材料管理办公室。扣件应按照现行国家标准?钢管脚手架扣件?GB15831的规定抽样检测，技术性能也应符合GB15831的规定。〔3〕构配件外观质量及技术资料的检查验收应按照下表8-1执行。表8-1进场构配件检查验收工程工程要求抽检数量检查方法技术资料营业执照、资质证明、生产许可证、产品合格证、质量检测报告、相关合同要件。－检查资料钢管钢管外表应平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕、深的划道及严重锈蚀等缺陷，严禁打孔；钢管外壁使用前必须涂刷防锈漆，钢管内壁宜涂刷防锈漆。立杆设置水平杆的部位不得没有限位销。全数目测钢管外径及壁厚外径48mm；壁厚大于等于2.8mm。3%游标卡尺测量扣件不允许有裂缝、变形、滑丝的螺栓存在；全数目测-.word.zl-\n..-扣件与钢管接触部位不应有氧化皮；活动部位应能灵活转动，旋转扣件两旋转面间隙应小于1mm；扣件外表应进展防锈处理。可调托撑可调托撑丝杆与螺母接合长度不得少于6扣，丝杆直径不小于36mm，插入立杆内的长度不得小于150mm。3%钢板尺测量脚手板木脚手板不得有通透疖疤、扭曲变形、劈裂等影响平安使用的缺陷，严禁使用含有标皮的、腐朽的木脚手板。全数目测平安网平安网绳不得损坏和腐朽，平支平安网宜使用锦纶平安网；密目式阻燃平安网除满足网目要求外，其锁扣间距应控制在300mm以内。全数目测8.2模板安装检查与验收8.2.1模板支架搭设过程中和完成后按照下表8-2进展检查验收。表8-2模板支架检查验收工程序号工程技术要求允许偏差〔mm〕检验方法备注1专项施工方案按权限要求进展审批－检查资料－2根底及楼面承载力满足设计要求－应有设计计算书要有验收记录-.word.zl-\n..-排水不积水－观察－底座或垫块不晃动、滑动－观察－不沉降-10观察－3立杆垂直度－＜3‰用经纬仪或吊线和卷尺－4杆件间距步距－±20钢板尺－纵距－±50钢板尺－横距－±20钢板尺－5水平加强层、水平剪刀撑、竖向剪刀撑按标准要求设置－钢板尺－8.2.2采用钢管扣件搭设模板支撑时，对扣件螺栓的紧固力矩进展抽查，抽查数量应符合?建筑施工扣件式钢管脚手架平安技术标准?〔JGJ130-2011〕的规定，对梁底扣件应进展100%检查。表8-3扣件拧紧抽样检查数目及质量判定标准〔按标准〕序号检查工程安装扣件数量(个)抽检数量允许的不合格数1连接立杆与纵(横)向水平杆或剪刀撑的扣件；接长立杆、纵向水平杆或剪刀撑的扣件30005052连接横向水平杆与纵向水平杆的扣件300050108.2.3模板安装允许偏差与检查方法详见下表8-4。表8-4模板安装允许偏差及检查方法一览表项次工程检查方法-.word.zl-\n..-允许偏差值〔mm〕国家标准标准1轴线位移柱、梁、墙5尺量2底模上外表标高±5水准仪或拉线尺量3截面模内尺寸根底±10尺量柱、梁、墙±54层高垂直层高不大于6m8经纬仪或吊线、尺量大于6m105相邻两板外表上下差2尺量6外表平整度5靠尺、塞尺7阴阳角方正-方尺、塞尺顺直-线尺8预埋铁件中心线位移3拉线、尺量9预埋管、螺栓中心线位移3拉线、尺量螺栓外露长度+10、-010预留孔洞中心线位移尺寸+10拉线、尺量+10、011门窗洞口中心线位移-拉线、尺量宽、高-对角线-12插筋中心线位移外露长度5尺量+10、0-.word.zl-\n..-8.3工序、实体样板、质量停顿点质量报验要求为保证在施工程工程质量目标的实现，加大过程监控力度，均按工程部关于工序、样板、质量停顿点质量报验要求进展验收，合格前方可进展下道工序。8.3.1验收样板：墙体、框架柱〔钢筋、模板、砼〕样板〔住宅为一个自然间、框架为一个流水段〕；顶板、梁模板样板〔含机电预留〕。8.3.2重点工序预控内容：超过一定规模危险性较大分局部项工程验收。8.3.3报验工序〔质量停顿点〕：第一次墙、顶模板撤除后，对撤除后混凝土进展外观验收〔质量停顿点〕。9、平安文明施工考前须知9.1一般规定9.1.1工人进入现场必须做入场平安教育，经培训后发放出入证，施工人员凭出入证才可进入施工现场施工。9.1.2施工前，由各段负责工长做好施工交底，施工中严格按模板操作规程施工，各细部节点作法符合施工标准和设计要求，以保证模板工程质量。9.1.3特殊工种作业人员必须持有特殊工种作业证书，经工程平安部备案后，方可进展施工作业。9.1.4支、拆模板作业高度在2米以上〔含2米〕时，必须搭设脚手架，操作人员必须佩戴平安带、平安帽子等劳保平安用品，不准穿胶底易滑鞋。9.1.5手开工具应放入工具袋内，扳手应用小绳系在身上。9.1.6上下建筑物应走马道或平安梯，严禁搭乘吊具、攀登脚手架上下。9.1.7平安梯不得缺档，不得垫高。平安梯上端应绑牢，下端应有防滑措施。严禁两名以上人员在同一梯上作业。-.word.zl-\n..-9.1.8支搭和撤除模板必须设专人指挥，模板工、信号工、塔吊驾驶员应协调配合，做到稳起、稳落、稳就位。9.1.9安、拆木模板、起模板钉子、码垛作业时，不得穿胶底鞋。9.1.10木工场和木质材料堆放场地严禁烟火，并按消防部门的要求配备消防器材。9.1.11运输木料、模板时，必须绑扎结实，保持平衡，码垛高度不应超过1.5m。9.1.12拼装、存放模板的场地必须平整坚实，不得积水。存放时，底部应垫方木，堆放应稳定，立放应支撑结实。9.1.13使用斧子砍料必须稳、准，不得用力过猛，对面2m内不得有人。9.1.14使用木工机械如果出现电路故障必须由专业电工排除，作业前试机，各部件运转正常前方可作业。机械运转过程中出现故障时，必须立即停机、切断电源。9.1.15施工现场5级以上大风不得进展高处作业施工。9.2模板安装考前须知9.2.1模板拼接安装时，应将拼好的木模板与建筑物固定。9.2.2墙体模板上必须有操作平台、上人梯道、护身栏杆等附属设施，如有损坏，应及时修补。9.2.3安装外侧模板时，必须确保平台板的安装结实，及时绑好兜网和平安网。模板安装后，应立即拧紧穿墙螺栓，操作人员必须系好平安带。9.3模板撤除要求9.3.1模板的撤除措施应经技术主管部门或负责人批准，撤除模板的时间可按现行国家标准?混凝土构造工程施工及验收标准?的有关规定执行。冬期施工的拆模，应遵守专门规定。9.3.2当混凝土未到达规定强度或已到达设计规定强度时，如需提前拆模或承受局部超设计荷载时，必须经过计算和技术主管确认其强度能足够承受此荷载后，方可撤除。-.word.zl-\n..-9.3.3在承重焊接钢筋骨架作配筋的构造中，承受混凝土重量的模板，应在混凝土到达设计强度的25%前方可撤除承重模板。如在已撤除模板的构造上加置荷载时，应另核算。9.3.4大体积混凝土的拆模时间除应满足混凝土强度要求外，还应使混凝土内外温差降低到25°以下时方可拆模。否那么应采取有效措施防止产生温度裂缝。9.3.5拆模前应检查所使用的工具应有效和可靠，扳手等工具必须装入工具袋或系挂在身上，并应检查拆模场所范围内的平安措施。9.3.6模板的撤除工作应设专人指挥。作业区应设围栏，其内不得有其它工种作业，并应设专人负责监护。拆下的模板、零配件严禁抛掷。9.3.7拆模的顺序和方法应按模板的设计规定进展。当设计无规定时，可采取先支的后拆、后支的先拆、先拆非承重模板、后拆承重模板，并应从上而下进展撤除。拆下的模板不得抛扔，应按指定地点堆放。9.3.8多人同时操作时，应明确分工、统一信号或行动，应具有足够的操作面，人员应站于平安处。9.3.9高处撤除模板时，应遵守有关高处作业的规定。严禁使用大锤和撬棍，操作层上临时拆下的模板堆放不能超过3层。9.3.10在提前撤除互相搭连并涉及其它后拆模板的支撑时，应补设临时支撑。拆模时，应逐块拆卸，不得成片撬落或拉倒。9.3.11拆模如遇中途停歇，应将已拆松动、悬空、浮吊的模板或支架进展临时支撑结实或相互连接稳固。对活动部件必须一次撤除。9.3.12已撤除了模板的构造，应在混凝土强度到达设计强度值前方可承受全部设计荷载。假设在未到达设计强度以前，需在构造上加置施工荷载时，应另行核算，强度缺乏时，应加设临时支撑。-.word.zl-\n..-9.3.13遇5级或5级以上大风时，应暂停室外的高处作业。雨、雪、霜后应先清扫施工现场，方可进展工作。9.3.14撤除有洞口模板时，应采取防止操作人员坠落的措施。洞口模板撤除后，应按现行行业标准?建筑施工高处作业平安技术标准?〔JGJ80〕的有关规定及时进展防护。9.4模板支架立杆撤除要求9.4.1当撤除木楞、架体时，应在其下面临时搭设防护支架，使所拆楞梁先落于临时防护支架上。9.4.2当立柱的水平拉杆超出2层时，应首先撤除2层以上的拉杆。当撤除最后一道水平拉杆时，应和撤除立柱同时进展。9.4.3当撤除4～8m跨度的梁下立杆时，应先从跨中开场，对称地分别向两端撤除。撤除时，严禁采用连梁底板向旁侧一片拉倒的撤除方法。9.4.4对于多层楼板模板的立杆，当上层及以上楼板正在浇筑混凝土时，下层楼板支撑体系制止撤除，应根据下层楼板构造混凝土强度的实际情况，经过计算确定。9.4.5撤除平台、楼板下的立杆时，作业人员应站在平安处拉拆。9.4.6对已拆下的木楞、架体及其它零配件应及时运到指定地点。9.4.7拆模不同的构件需要到达的设计混凝土立方体抗压强度标准值应根据?混凝土构造工程施工质量验收标准?〔GB50204-2015〕的百分率如下：板：当跨度≤2时为≥50％；当跨度>2,≤8时为≥75％；当跨度>8为≥100％；梁、拱、壳：当跨度≤8时为≥75％；当跨度>8时为≥100％；悬臂构件：不管跨度多大，均必须到达100％。9.5普通模板撤除要求9.5.1撤除根底或设备根底的模板时，应遵守以下规定：-.word.zl-\n..-〔1〕撤除前应先检查基槽〔坑〕土壁的平安状况，发现有松软、龟裂等不平安因素时，应在采取平安防范措施后，方可进展作业。〔2〕模板和支撑杆件等应随拆随运，不得在离槽〔坑〕上口边缘2m以内堆放。〔3〕撤除模板时，施工人员必须站在平安地方。应先拆内外木楞、再拆木面板。拆下的构件分类码放，不得随处乱扔。9.5.2撤除柱模应遵守以下规定：〔1〕柱模撤除应分别采用分散拆和分片拆两种方法。其分散撤除的顺序应为：撤除拉杆或斜撑、自上而下撤除柱箍或横楞、撤除竖楞，自上而下撤除配件及模板、运走分类堆放、清理、拔钉、维修、刷脱模剂、入库备用。分片撤除的顺序应为：撤除全部支撑系统、自上而下撤除柱箍及横楞、拆掉柱角U型卡、分二片或四片撤除模板、原地清理、刷脱模剂、分片运至新支模地点备用。〔2〕柱子拆下的模板及配件不得向地面抛掷。9.5.3撤除墙模应遵守以下规定：〔1〕墙模分散撤除顺序应为：撤除斜撑或斜拉杆、自上而下撤除外楞及对拉螺栓、分层自上而下撤除木楞及零配件和模板、运走分类堆放、拔钉清理或清理检修后刷脱模剂、入库备用。〔2〕预组拼大块墙模撤除顺序应为：撤除全部支撑系统、拆卸大块墙模接缝处的零配件、拧去固定埋设件的螺栓及大局部对拉螺栓、挂上吊装绳扣并略拉紧吊绳后，拧下剩余对拉螺栓，用方木均匀敲击大块墙模立楞及模板，使其脱离墙体用撬棍轻轻外撬大块墙模板使全部脱离，指挥起吊、运走、清理、刷防锈油或脱模剂备用。〔3〕撤除每一大块墙模的最后两个对拉螺栓后，作业人员应撤离大模板下侧，以后的操作均应在上部进展。个别大块模板撤除后产生局部变形者应及时整修好。-.word.zl-\n..-〔4〕大块模板起吊时，速度要慢，应保持垂直，严禁模板碰撞墙体。9.5.4撤除梁、板模板应遵守以下规定：〔1〕梁、板模板应先拆梁侧模，再拆板底模，最后撤除梁底模，并应分段分片进展，严禁成片撬落或成片拉拆。〔2〕撤除时，作业人员应站在平安的地方进展操作，严禁站在已拆或松动的模板上进展撤除作业。〔3〕撤除模板时，严禁用铁棍或铁锤乱砸，已拆下的模板应妥善传递或用绳钩放地面。〔4〕严禁作业人员站在悬臂构造边缘敲拆下面的底模。〔5〕待分片、分段的模板全部撤除后，方允许将模板、支架、零配件等按指定地点运出堆放，并进展拔钉、清理、整修、刷脱模剂，入库备用。9.6文明施工考前须知9.6.1木模板使用水性隔离剂。涂刷时视作业条件，应采取措施保护地面，如铺废报纸、塑料布等。铺垫物及隔离剂应即时回收。9.6.2清理模板产生的垃圾应堆放至专用垃圾池中，并集中清运出场。9.6.3木模板拼装作业宜日间进展。夜间作业时，照明灯光线应防止影响周围居民。-.word.zl-\n..-附件1：柱模板〔设置对拉螺栓〕计算书计算依据：1、?建筑施工模板平安技术标准?JGJ162-20082、?混凝土构造设计标准?GB50010-20103、?建筑构造荷载标准?GB50009-2012-.word.zl-\n..-4、?钢构造设计标准?GB50017-2003一、工程属性新浇混凝土柱名称污水处理厂框架柱新浇混凝土柱长边边长(mm)850新浇混凝土柱的计算高度(mm)3000新浇混凝土柱短边边长(mm)400二、荷载组合侧压力计算依据标准?建筑施工模板平安技术标准?JGJ162-2008混凝土重力密度γc(kN/m3)24新浇混凝土初凝时间t0(h)4外加剂影响修正系数β11混凝土坍落度影响修正系数β21.15混凝土浇筑速度V(m/h)2混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)3新浇混凝土对模板的侧压力标准值G4k(kN/m2)min{0.22γct0β1β2v1/2，γcH}＝min{0.22×24×4×1×1.15×21/2，24×3}＝min{34.348，72}＝34.348kN/m2倾倒混凝土时对垂直面模板荷载标准值Q3k(kN/m2)2新浇混凝土对模板的侧压力标准值G4k＝min[0.22γct0β1β2v1/2，γcH]＝min[0.22×24×4×1×1.15×21/2，24×3]＝min[34.35，72]＝34.35kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k-.word.zl-\n..-]＝0.9max[1.2×34.348+1.4×2，1.35×34.348+1.4×0.7×2]＝0.9max[44.018，48.33]＝0.9×48.33＝43.497kN/m2正常使用极限状态设计值S正＝G4k＝34.348kN/m2三、面板验算面板类型覆面木胶合板面板厚度(mm)15面板抗弯强度设计值[f](N/mm2)30面板弹性模量E(N/mm2)8925柱长边小梁根数5柱短边小梁根数3柱箍间距l1(mm)500模板设计平面图1、强度验算最不利受力状态如以下图，按四等跨连续梁验算-.word.zl-\n..-静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×34.348＝20.866kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.882kN/mMmax＝-0.107q1l2-0.121q2l2＝-0.107×20.866×0.2122-0.121×0.882×0.2122＝-0.106kN·mσ＝Mmax/W＝0.106×106/(1/6×500×152)＝5.634N/mm2≤[f]＝30N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×34.348＝17.174kN/mν＝0.632ql4/(100EI)＝0.632×17.174×212.54/(100×8925×(1/12×500×153))＝0.176mm≤[ν]＝l/400＝212.5/400＝0.531mm满足要求！四、小梁验算小梁类型矩形木楞小梁截面类型(mm)45×85小梁截面惯性矩I(cm4)230.297小梁截面抵抗矩W(cm3)54.188小梁抗弯强度设计值[f](N/mm2)13.5小梁弹性模量E(N/mm2)9000小梁抗剪强度设计值[τ](N/mm2)1.35最低处柱箍离楼面距离(mm)2001、强度验算-.word.zl-\n..-小梁上作用线荷载q＝bS承＝0.212×43.497＝9.243kN/m小梁弯矩图(kN·m)Mmax＝0.416kN·mσ＝Mmax/W＝0.416×106/54.188×103＝7.676N/mm2≤[f]＝13.5N/mm2满足要求！2、抗剪验算小梁剪力图(kN·m)Vmax＝2.877kNτmax=3Vmax/(2bh0)=3×2.877×1000/(2×45×85)＝1.128N/mm2≤[τ]=1.35N/mm2-.word.zl-\n..-满足要求！3、挠度验算小梁上作用线荷载q＝bS正＝0.212×34.348＝7.299kN/m小梁变形图(mm)ν＝0.725mm≤[ν]＝1.25mm满足要求！4、支座反力计算承载能力极限状态Rmax=5.65正常使用极限状态Rmax=4.462五、柱箍验算柱箍类型钢管柱箍合并根数1柱箍材质规格(mm)Φ48×2.7柱箍截面惯性矩I(cm4)9.89柱箍截面抵抗矩W(cm3)4.12柱箍抗弯强度设计值[f](N/mm2)205柱箍弹性模量E(N/mm2)206000-.word.zl-\n..-模板设计立面图1、柱箍强度验算连续梁中间集中力取小P值；两边集中力为小梁荷载取半后，取P/2值。长边柱箍：取小梁计算中b=850/(5-1)=212.5mm=0.212m代入小梁计算中得到：承载能力极限状态Rmax＝5.65kNP=Rmax=5.65kN正常使用极限状态：R’max＝4.462kNP’=R’max=4.462kN长边柱箍计算简图-.word.zl-\n..-长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN)M1＝0.817kN·m，N1＝16.582kN短边柱箍：取小梁计算中b=400/(3-1)=200mm=0.2m代入小梁计算中得到：承载能力极限状态Rmax＝5.318kNP=Rmax=5.318kN正常使用极限状态：R’max＝4.2kNP’=R’max=4.2kN-.word.zl-\n..-短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝0.195kN·m，N2＝8.164kNM/Wn＝0.817×106/(4.12×103)＝198.309N/mm2≤[f]＝205N/mm2满足要求！2、柱箍挠度验算-.word.zl-\n..-长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm)ν1＝0.442mm≤[ν]＝l/400＝1.373mmν2＝0.043mm≤[ν]＝l/400＝0.81mm-.word.zl-\n..-满足要求！六、对拉螺栓验算对拉螺栓型号M14轴向拉力设计值Ntb(kN)17.8扣件类型碟形26型扣件容许荷载(kN)26N＝16.582×1=16.582kN≤Ntb＝17.8kN满足要求！N＝16.582×1=16.582kN≤26kN满足要求！-.word.zl-\n..--.word.zl-\n..-附件2：墙模板〔木模板〕计算书计算依据：1、?建筑施工模板平安技术标准?JGJ162-20082、?混凝土构造设计标准?GB50010-20103、?建筑构造荷载标准?GB50009-20124、?钢构造设计标准?GB50017-2003一、工程属性新浇混凝土墙名称生化池墙体新浇混凝土墙墙厚(mm)800混凝土墙的计算高度(mm)7500混凝土墙的计算长度(mm)42000二、荷载组合侧压力计算依据标准?建筑施工模板平安技术标准?JGJ162-2008混凝土重力密度γc(kN/m3)24新浇混凝土初凝时间t0(h)4外加剂影响修正系数β11混凝土坍落度影响修正系数β21.15混凝土浇筑速度V(m/h)2混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)7.5新浇混凝土对模板的侧压力标准值G4k(kN/m2)min{0.22γct0β1β2v1/2，γcH}＝min{0.22×24×4×1×1.15×21/2，24×7.5}＝min{34.348，180}＝34.348kN/m22-.word.zl-\n..-倾倒混凝土时对垂直面模板荷载标准值Q3k(kN/m2)新浇混凝土对模板的侧压力标准值G4k＝min[0.22γct0β1β2v1/2，γcH]＝min[0.22×24×4×1×1.15×21/2，24×7.5]＝min[34.35，180]＝34.35kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×34.348+1.4×2，1.35×34.348+1.4×0.7×2]＝0.9max[44.018，48.33]＝0.9×48.33＝43.497kN/m2正常使用极限状态设计值S正＝G4k＝34.348kN/m2三、面板布置小梁布置方式竖直左部模板悬臂长(mm)90小梁间距(mm)150小梁一端悬臂长(mm)100主梁间距(mm)400主梁一端悬臂长(mm)90对拉螺栓横向间距(mm)350对拉螺栓竖向间距(mm)400模板设计立面图四、面板验算面板类型覆面木胶合板面板厚度(mm)15面板抗弯强度设计值[f](N/mm2)15面板弹性模量E(N/mm2)10000墙截面宽度可取任意宽度，为便于验算主梁，取b＝0.46m，W＝bh2/6＝460×152/6＝17250mm3，I＝bh3/12＝460×153/12＝129375mm4-.word.zl-\n..-1、强度验算q＝bS承＝0.46×43.497＝20.009kN/m面板弯矩图(kN·m)Mmax＝0.056kN·mσ＝Mmax/W＝0.056×106/17250＝3.262N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝bS正＝0.46×34.348=15.8kN/m面板变形图(mm)ν＝0.08mm≤[ν]＝l/400＝150/400＝0.375mm-.word.zl-\n..-满足要求！五、小梁验算小梁材质及类型矩形木楞小梁截面类型(mm)60×80小梁抗弯强度设计值[f](N/mm2)16.2小梁弹性模量E(N/mm2)9000小梁截面抵抗矩W(cm3)64小梁截面惯性矩I(cm4)2561、强度验算q＝bS承＝0.165×43.497＝7.177kN/m小梁弯矩图(kN·m)小梁剪力图(kN)Mmax＝0.144kN·m-.word.zl-\n..-σ＝Mmax/W＝0.144×106/64000＝2.243N/mm2≤[f]＝16.2N/mm2满足要求！2、挠度验算q＝bS正＝0.165×34.348=5.667kN/m小梁变形图(mm)ν＝0.087mm≤[ν]＝l/400＝400/400＝1mm满足要求！3、支座反力计算R1=3.111kN，R2=...R279=2.828kN，R280=2.546kN六、主梁验算主梁材质及类型双钢管主梁截面类型(mm)Φ48×2.7主梁计算截面类型(mm)Φ48×2.7主梁抗弯强度设计值[f](N/mm2)205主梁弹性模量E(N/mm2)206000主梁截面抵抗矩W(cm3)4.12主梁截面惯性矩I(cm4)9.89-.word.zl-\n..-1、强度验算主梁弯矩图(kN·m)Mmax＝0.325kN·mσ＝Mmax/W＝0.325×106/4120＝78.91N/mm2≤[f]＝205N/mm2满足要求！2、挠度验算主梁变形图(mm)ν＝0.872mm≤[ν]＝l/400＝350/400＝0.875mm满足要求！七、对拉螺栓验算-.word.zl-\n..-对拉螺栓类型M14轴向拉力设计值Ntb(kN)17.8对拉螺栓横向验算间距m＝max[350，350/2+260]＝435mm对拉螺栓竖向验算间距n＝max[400，400/2+200]＝400mmN＝0.95mnS承＝0.95×0.435×0.4×43.497＝7.19kN≤Ntb＝17.8kN满足要求！-.word.zl-
