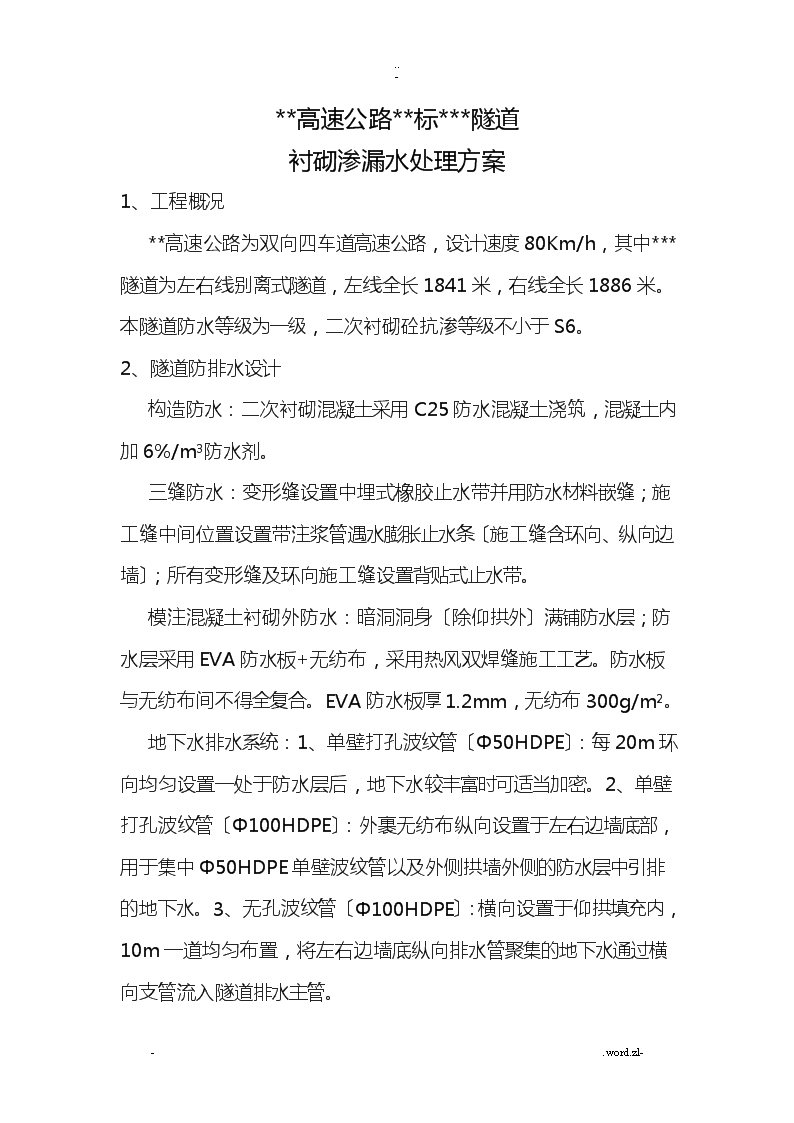

..-**高速公路**标***隧道衬砌渗漏水处理方案1、工程概况**高速公路为双向四车道高速公路，设计速度80Km/h，其中***隧道为左右线别离式隧道，左线全长1841米，右线全长1886米。本隧道防水等级为一级，二次衬砌砼抗渗等级不小于S6。2、隧道防排水设计构造防水：二次衬砌混凝土采用C25防水混凝土浇筑，混凝土内加6%/m³防水剂。三缝防水：变形缝设置中埋式橡胶止水带并用防水材料嵌缝；施工缝中间位置设置带注浆管遇水膨胀止水条〔施工缝含环向、纵向边墙〕；所有变形缝及环向施工缝设置背贴式止水带。模注混凝土衬砌外防水：暗洞洞身〔除仰拱外〕满铺防水层；防水层采用EVA防水板+无纺布，采用热风双焊缝施工工艺。防水板与无纺布间不得全复合。EVA防水板厚1.2mm，无纺布300g/m²。地下水排水系统：1、单壁打孔波纹管〔Φ50HDPE〕：每20m环向均匀设置一处于防水层后，地下水较丰富时可适当加密。2、单壁打孔波纹管〔Φ100HDPE〕：外裹无纺布纵向设置于左右边墙底部，用于集中Φ50HDPE单壁波纹管以及外侧拱墙外侧的防水层中引排的地下水。3、无孔波纹管〔Φ100HDPE〕：横向设置于仰拱填充内，10m一道均匀布置，将左右边墙底纵向排水管聚集的地下水通过横向支管流入隧道排水主管。-.word.zl-\n..-1、隧道渗水情况统计及原因分析截止目前，***隧道共发现明显渗漏水6处，分别为:zk15+414边墙，K15+546边墙，K15+579边墙，K15+592边墙，K15+604拱顶，K15+654边墙。结合***隧道勘察设计地质水文情况及现场施工情况分析原因如下：〔1〕***隧道地处龙门山断裂带，且经5.12大地震造成围岩破碎，地下水含量较大。〔2〕以上6处明显漏水段大局部处于Fd2断层破碎带，且该段山体外表为一个大凹槽，地下水含量更加丰富，加之隧址所在区域降水量丰富，更加大了地下水的含量。〔3〕施工过程中初支外表锚管头未割除干净，扎破防水层，使地下水进入混凝土内进而渗出。〔4〕衬砌背后盲管堵塞造成排水不畅，衬砌背后水位上升，水压增大，突破防水层薄弱部位进入混凝土内。〔5)施工缝位置止水带，止水条等装置安放不适宜。〔6〕混凝土振捣不密实，防水剂添加缺乏等混凝土原因导致混凝土没有到达抗渗的要求，进而产生渗漏水现象。4、渗漏水处理方案针对以上原因对衬砌外表渗水，以“洞内衬砌以堵为主，以排为辅，恢复原排水系统〞的原那么进展处理。具体步骤如下：(1)洞内恢复排水系统：使用手持式风枪在每条渗水的施工缝及每轮衬砌中心位置，电力电缆槽盖板下10cm处钻两个Φ-.word.zl-\n..-38mm孔，根据渗水量的大小可适当加密钻孔，再用PVC管从电力电缆槽底部将水引至侧沟内，来恢复原有的排水系统，使防水板背后的水能够流出。(2)环向施工缝或裂缝渗水处理〔针对水量较小段以堵为主〕：沿环向施工缝全环开倒梯形小槽，槽深5cm，底口宽20cm，上口宽16cm，开槽时，用手提式切割机切缝2cm深，再凿3cm深。再在槽内开“V〞形槽，槽宽5cm深7cm。去除槽内砼残碴并用清水清洗干净。在“V〞形槽内按20~30cm的间距安装长10cm的带注浆嘴的专用注浆管，注浆管顶槽底，再填塞5cm厚的封缝化学砂浆。待砂浆凝固后，灌注化学止水浆，灌注压力1~1.5Mpa。灌注时从下到上逐孔进展，施工过程中逐步增加灌注压力。浆液固化后，撤除灌浆嘴。对倒梯形槽底部“V〞形槽外的砼面进展打磨，并用高压水冲洗干净。待水干后，待面高压水冲洗槽，撤除灌浆嘴，在打磨光滑的砼外表刷胶，再贴18cm宽5mm厚的胶板，胶板迎胶面光滑，反面粗糙，再用射钉固定。在胶板上抹2cm厚的防渗剂，再抹2cm厚的防裂剂，然后将调和好的“聚硫密封胶〞填入槽中并稍稍高出，然后用刀抹平。待聚硫密封胶固化后，在槽周用调好的“水泥基渗透结晶防水涂料〞刮涂两层防水，厚度小于2mm。〔3〕环向施工缝或裂缝渗水处理〔针对水量较大段以排为主〕：A.外表清洗。对整个隧道外表进展清洗和清理工作，为下一道工序作好准备。-.word.zl-\n..-B.凿槽。沿渗漏水裂缝凿“梯型〞槽，槽的宽度和深度取决于渗漏水的流量，一般槽口宽约10cm、底部宽6cm、深约10cm；所凿的槽要延伸至人行道面以下25cm处，以保证水能被顺畅排走，并不至于因毛细管作用，致使水沿抹面砂浆攀升至水沟盖板以上，影响美观。C.做引水空腔。根据具体情况埋设专用引水材料或拉引水空腔，将环形裂缝之间其余的渗漏裂缝和渗漏点引入至主引水道；在每一条环行裂缝两端把水引入两边排水沟，以形成引水网络系统。D.封缝。在严格清洗槽内混凝土外表的根底上，再用半圆管PVC管盖住槽中施工缝，然后采用堵漏宝封住两边；固定PVC管，堵住两边的空隙。E.嵌涂柔性防水材料。在封缝之后嵌上遇水膨胀嵌缝胶，以适应缝的变形及热胀冷缩，到达永久防水的目的。F.在遇水膨胀嵌缝胶外面压上堵漏宝进展封闭，然后压实抹平，加强外表防渗能力。G.养护：一周时间内，定期喷洒雾化水养护。(4)混凝土不密实处渗水处理:在砼不密实处，渗水量较小，采用封堵处理。在湿渍区及渗漏水区边缘外0.5m范围内打设注浆孔，安设灌浆嘴，灌注化学止水浆液，要求孔底衬砌砼厚度在10cm左右，间距为50*50cm，灌浆压力为1~1.5Mpa。灌浆施工过程中要逐步增加灌浆压力。注浆完毕72h砼外表无水渗出为合格，检验合格后将砼外表清理干净，最后用调好的“水泥基渗透结晶防水涂料〞刮涂两层防水，厚度小于2mm。-.word.zl-\n..-5、平安保证措施〔1〕施工人员配带平安帽作业。〔2〕脚手架搭设要设置临边防护，根底稳定，脚手架设专人防护，布置警示灯，防止车辆碰撞。〔3〕高空作业系牢平安带，穿防滑胶鞋。〔4〕用电机具必须一箱一机一匣一漏电保护器，临时配电箱离地高度大于0.6m。〔5〕高边坡施工严禁上下穿插作业，注意落物伤人。〔6〕严格遵守各种机械的操作规章制度。6、质量保证措施〔1〕灌浆时从下到上逐孔进展，施工过程中逐步增加灌浆压力。〔2〕施工缝错台处理要求与渗水处理同步进展，确保渗水处理后施工缝外表平顺。〔3〕衬砌外表开槽前，要求使用切割机切缝，切缝要顺直，方能保证流水管流水顺畅。-.word.zl-\n..--.word.zl-
