电镀废水处理方案与对策 21页

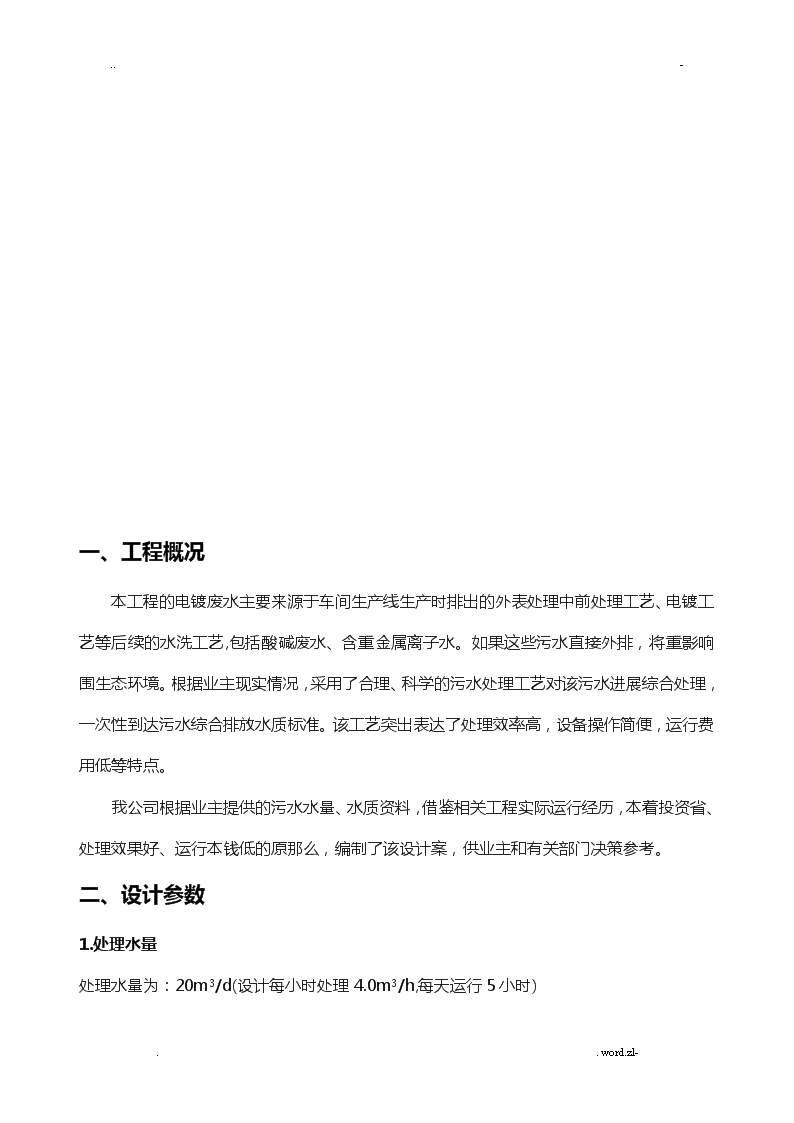

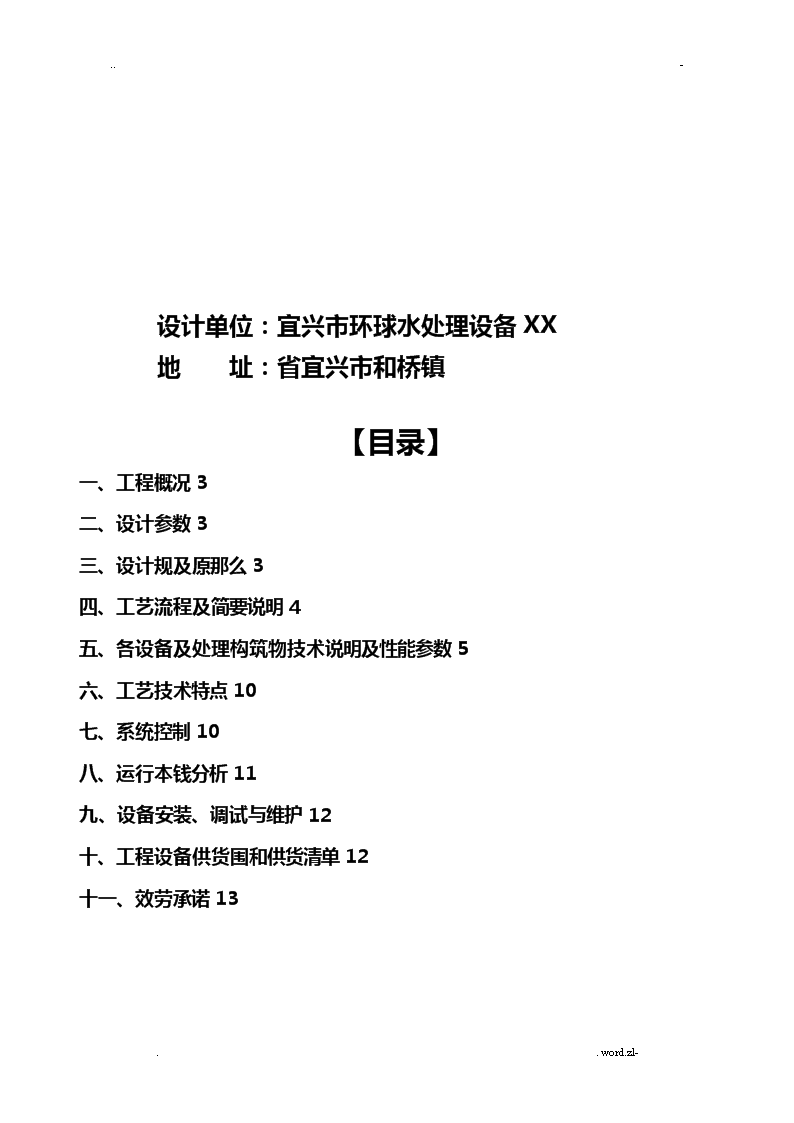

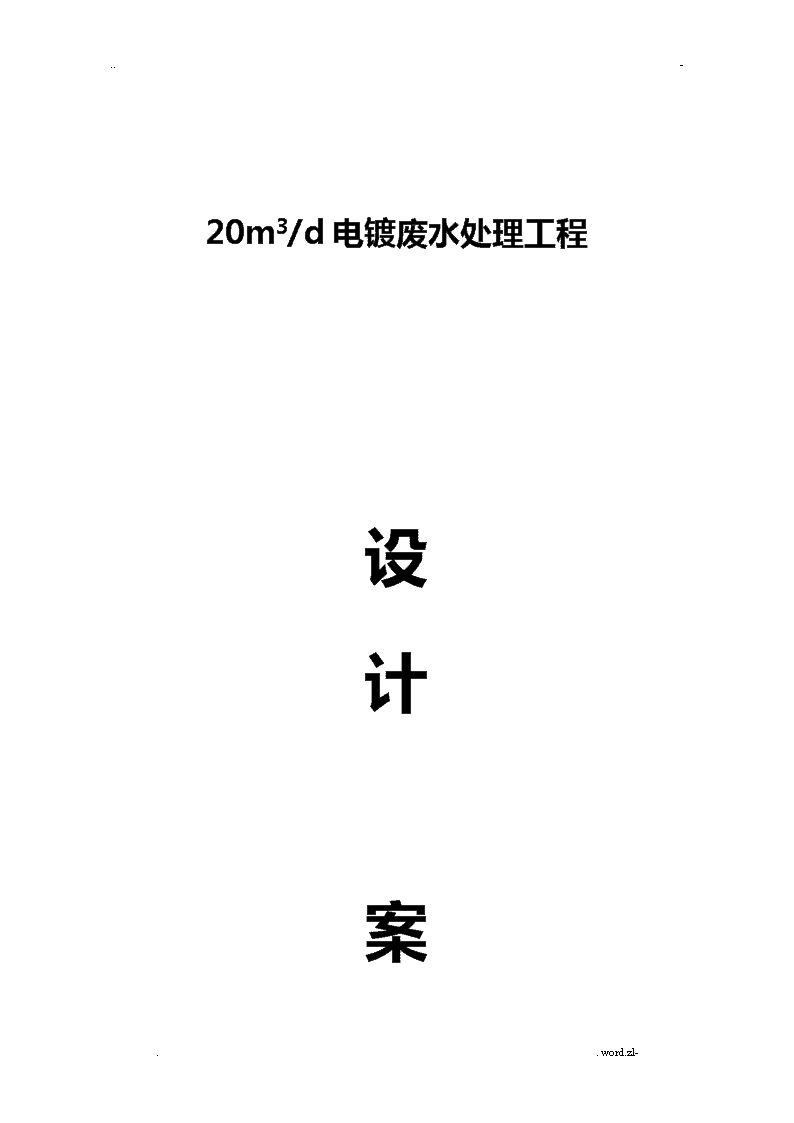

..-20m3/d电镀废水处理工程设计案..word.zl-\n..-设计单位：宜兴市环球水处理设备XX地址：省宜兴市和桥镇【目录】一、工程概况3二、设计参数3三、设计规及原那么3四、工艺流程及简要说明4五、各设备及处理构筑物技术说明及性能参数5六、工艺技术特点10七、系统控制10八、运行本钱分析11九、设备安装、调试与维护12十、工程设备供货围和供货清单12十一、效劳承诺13..word.zl-\n..-一、工程概况本工程的电镀废水主要来源于车间生产线生产时排出的外表处理中前处理工艺、电镀工艺等后续的水洗工艺,包括酸碱废水、含重金属离子水。如果这些污水直接外排，将重影响围生态环境。根据业主现实情况，采用了合理、科学的污水处理工艺对该污水进展综合处理，一次性到达污水综合排放水质标准。该工艺突出表达了处理效率高，设备操作简便，运行费用低等特点。我公司根据业主提供的污水水量、水质资料，借鉴相关工程实际运行经历，本着投资省、处理效果好、运行本钱低的原那么，编制了该设计案，供业主和有关部门决策参考。二、设计参数1.处理水量处理水量为：20m3/d(设计每小时处理4.0m3/h,每天运行5小时)..word.zl-\n..-2.污水处理设备处理进口水质参数表〔参照类似废水水质〕容单位数值CODcrmg/l≤150总铜(Cu)mg/l≤50总锌(Zn)mg/l≤50总镍(Zn)mg/l≤50总铬(Cr3+)mg/l≤10总磷(P)mg/l≤103.污水处理设备处理出口水质参数表监测容单位数值CODcrmg/l≤100SSmg/l≤70油类mg/l≤10PH值/6.0～9.0总铜(Cu)mg/l≤0.50总锌(Zn)mg/l≤2.0总镍(Ni)mg/l≤1.0总铬(Cr3+)mg/l≤1.50总磷(P)mg/l≤0.50※注：处理出水水质到达GB8978－1996?污水综合排放标准?一级排放标准。三、设计规及原那么1、设计规污水处理设备的设计、制造、检验及试验等均应符合有关规和标准的要求，主要包括以下局部〔但不限于〕：?污水综合排放标准?GB8978－1996?城市区域环境噪声标准?GB3069－93?水处理设备制造技术条件?2932－86?室外排水设计规?GBJ14-87..word.zl-\n..-?给水排水设计手册?GB8978-19962、设计原那么①依据污水水质特点，采用成熟可靠的处理工艺和设备，实用性和先进性兼顾，保证污水到达排放标准。②案设计中尽量减少占地，合理布局，节省投资。③案力求工艺成熟，运行稳定。④设计中尽量降低建立费用，减轻企业负担，到达低投入、高收效的目的。⑤设计时充分考虑污水处理系统配套的减振、降噪、除臭措施，从而防止对环境的二次污染。⑥根据实际情况，控制柜采用可编程序控制器〔PLC〕控制，可实时监控运转情况，具备各种故障的自动保护，另配套独立的PLC控制的手动控制。⑦污水处理设施能够耐顶峰冲击负荷。四、工艺流程及简要说明1、污水处理工艺流程硫酸亚铁、氢氧化钙、PAM↓集水池→污水提升泵→反响沉淀池→中间水池→中间提升泵→活性碳过滤器→达标排放2、污泥处理工艺流程反响沉淀池排泥→污泥浓缩池〔上清液回流至集水池〕→污泥泵→污泥干化池※注：详见工艺流程图..word.zl-\n..-五、各设备及处理构筑物技术说明及性能参数〔一〕、污水处理工艺流程单元的性能参数⑴、集水池隔油集水池主要调节均质、水量作用。※主体构筑物及配套设备具体参数如下：集水池型式：钢砼+FRP防腐构造有效容积：20m3池体尺寸：2.0m×4.0m×3.0m有效水深：2.50m数量：1座⑵、污水提升泵污水提升泵采用防腐性能优良的氟塑料磁力传动离心泵。※设备具体参数处理水量：4.0m3/h型号：32CQF-25功率：1.1Kw流量：4.80m3/h扬程：25米数量：2台〔一用一备〕..word.zl-\n..-生产厂商：XX海洋水泵厂※配套上下液位保护控制器型式/型号：浮球式/UP-II数量：1套生产厂商：XX自动化仪器仪表厂(3)、反响沉淀池反响沉淀池的反响区设计成四格推流混合式，通过硫酸亚铁、氢氧化钙、PAM加药投加装置投加硫酸亚铁、氢氧化钙、PAM药剂絮凝沉淀反响,反响区设有4台机械搅拌装置，使反响更快的进展。反响沉淀池的沉淀区设计斜管沉淀池的形式,具有沉淀效果好,占地面积小等特点，反响沉淀池形式采用一体化设计，材质为Q235-A衬玻璃钢。※主体构筑物及配套设备具体参数形式：一体化设备处理能力：4.0m3/h池体构造：Q235-A+衬玻璃钢防腐池体尺寸：1.2m×5.0m×3.0m(分4格)有效容积：15.0m3水力停留反响时间：3.0h数量：1套※配套设备1.机械搅拌器转速：29r/min浆叶直径：φ300..word.zl-\n..-搅拌机材质：钢衬玻璃钢功率：0.55Kw数量：4台※配套斜管斜管径：φ60mm斜管斜长：1000mm斜管填料高:870mm材质：PP斜管填料体积：5.0m3(4)、中间水池中间水池主要作用为水力缓冲。※主体构筑物及配套设备具体参数集水池型式：钢砼有效容积：5.0m3池体尺寸：2.0m×1.0m×3.0m有效水深：2.50m数量：1座(5)、中间提升泵污水提升泵采用防腐性能优良的氟塑料磁力传动离心泵。※设备具体参数处理水量：4.0m3/h型号：32CQF-25..word.zl-\n..-功率：1.1Kw流量：4.80m3/h扬程：25米数量：2台〔一用一备〕生产厂商：XX海洋水泵厂※配套上下液位保护控制器型式/型号：浮球式/UP-II数量：1套生产厂商：XX自动化仪器仪表厂(6)、活性碳过滤器活性碳过滤器主要是利用活性碳的吸附功能，去除水中残留的氰化物及残留的有机物等。活性碳是用含碳为主的物质〔木碳、木屑、椰子壳、核桃壳、煤〕作为原料，经高温碳化和活化而制成的疏水性吸附剂，是含碳量高、分子量大的有机分子凝聚体。特点：1〕、巨大的吸附外表积，吸附能力强，良好的活性碳的比外表积在1000m2/克以上。细的总容积可到达0.6-0.18毫升/克。2〕活性碳的吸附力一般以物理吸附为主体，没有极性。※设备技术说明数量：1台外形尺寸：φ1000×4800mm流速：≤8-10m/h产水量：≥5.0m3/h设备材质：Q235-A防腐..word.zl-\n..-滤料：果壳活性碳滤料粒径：24-40目滤料高度：2000mm配套UPVC手动操作阀组及压力仪表：1套(7)、配套加药装置※配套硫酸亚铁〔FeSO4〕加药装置设备尺寸：Φ1000×1400mm有效容积：1.0m3配套搅拌机搅拌式：机械搅拌搅拌机功率：0.55Kw设备材质：Q235-A衬玻璃钢数量：1台◎配套计量泵型号：GM0100流量：0～100L/h功率：0.25Kw数量：1台※配套氢氧化钙Ca〔OH〕2加药装置设备尺寸：Φ1000×1400mm有效容积：1.0m3配套搅拌机搅拌式：机械搅拌搅拌机功率：0.55Kw..word.zl-\n..-设备材质：Q235-A衬玻璃钢数量：1台◎配套计量泵型号：GM0100流量：0～100L/h功率：0.25Kw数量：1台※配套PAM加药装置设备尺寸：Φ1000×1400mm有效容积：1.0m3配套搅拌机搅拌式：机械搅拌搅拌机功率：0.55Kw设备材质：Q235-A衬玻璃钢数量：1台◎配套计量泵型号：GM0100流量：0～100L/h功率：0.25Kw数量：1台〔二〕、污泥处理工艺流程单元的性能参数⑴、污泥浓缩池..word.zl-\n..-反响沉淀池的污泥经由排泥装置排入污泥浓缩池浓缩澄清，上部清水回流到调节池。浓缩后污泥由排泥泵提升进入污泥干化池。※主体构筑物及配套设备具体参数污泥浓缩池型式：钢砼有效容积：5.0m3池体尺寸：2.0m×1.0m×3.0m有效水深：2.50m数量：1座※配套污泥提升泵型号：I-1B1流量：2.0m3/h扬程：35m功率：1.50Kw数量：1台〔2〕、污泥干化池※主体构筑物及配套设备具体参数污泥干化池型式：钢砼有效容积：6.0m3池体尺寸：2.0m×3.0m×1.50m数量：1座〔三〕、电气控制柜/其他配套设备1、电气控制柜本工程中的设备运行式采用自动/手动运行，电控装置装有PLC可编程控制器。..word.zl-\n..-数量:1套配套中央控制柜：GGD-2P/电气部件为德国西门子配套电缆：1套〔远东电缆厂/免检〕/按系统配套2、污水处理站区管道阀门及预埋管件数量:1套材质:UPVC注:国产名牌/按工程实际需要配套3、电气控制间设备操作间型式：砖混构造尺寸：2.50m×2.50m×4.0m数量：1座六、工艺技术特点1、大局部处理设施主体构筑物采用钢构造+玻璃钢防腐，具有构造强度大，使用时间长等特点，所有管道采用UPVC材质，抗腐蚀。2、对于污水中Cr6+有毒重金属离子的改性和去除，采用当今的成熟技术即氧化－复原反响转化加化学沉淀法。对于其他污染物如总锌、磷酸盐等也采用化学沉淀法。3、污水处理设备具有振动小，噪声低，效率高等特点。4、污水处理设备的污水提升泵、污泥泵、控制设备等主件均采用先进、可靠的产品，设备保证平安无故障长期运行。5、工艺设计操作系统为全自动电器控制系统。水泵定时自动切换、交替工作及设备故障、损环报警系统，设备可靠性好。平时一般只需每月或每季度维护与保养一次。..word.zl-\n..-七、系统控制本污水处理装置采用可编程序控制器〔PLC〕控制。设备的运行完全通过PLC进展全自动控制〔可切换成手动控制模式〕，可完成污水泵，污泥泵的启闭和自动切换，并备有过压、缺相、短流等保护和报警功能。控制功能：紧急停车按钮，起停按钮，起停指示灯，故障报警指示灯。控制箱为箱式安装。具体使用说明如下：1、污水泵均为工作液位自动启动，低液位自锁。2、药剂投加采用计量泵投加，人工控制投加量，计量泵具有低液位自锁功能。氧化复原系统和中和系统的PH值测量采用电子式PH计，带有PH值即时显示功能和测量探头自清洗功能。3、水泵配备自动检测声光报警系统，并有过流、过压、缺相保护电路。4、沉淀池排泥为时序控制污泥泵开启。5、动力配电。6、连续运行，自动控制，主要工序无需人工操作管理。7、线管采用钢管焊接，动力设备采用三相四线制，电线采用BV塑铜线。八、运行本钱分析1、系统设备动力配置【处理水量为：20m3/d,设计每小时处理4.0m3/h,每天运行5小时】序号设备名称数量运行功率〔Kw〕总功率〔Kw〕备注1污水提升泵2台1.102.20连续运行(一用一备)2反响沉淀池配套机械搅拌器4套0.552.20连续运行(四用)3中间提升泵2台1.102.20连续运行(一用一备)4氯化钙〔CaCl2〕加药装置1套0.250.80连续运行(一用)..word.zl-\n..-5硫酸亚铁〔FeSO4〕加药装置1套0.250.80连续运行(一用)6氢氧化钙Ca〔OH〕2加药装置1套0.250.80连续运行(一用)7PAM加药装置1套0.250.80连续运行(一用)8污泥提升泵1台1.501.50间歇运行(一用)※根据上表可知设备运行功率3.75Kw,系统装机功率11.30Kw。2、本钱计算2.1、动力费电费按每度0.50元计，那么E1=〔3.75×0.50×5〕÷40≈0.25元/吨水2.2、加药费加药药剂为硫酸亚铁〔FeSO4〕，氢氧化钙Ca〔OH〕2，PAM。E2=0.35元/吨水〔根据我公司类似工程经历〕3、运行本钱计算运行本钱=E1+E2=0.60元/吨水〔不计设备折旧费和人工费用〕九、设备安装、调试与维护1、安装①管系统联接完毕后对管系统进展试水试压试验，各管口必须不渗漏。②本设备建于在地坪之上。我可提供土建图，设备安装图，由甲自行负责土建工作，我技术人员可进展现场技术指导，施工过程中一定按图纸要求格预埋各管件套管、及预埋钢板，根底必须水平。根据安装图就位，吊装设备、联接收道。进一步检查确认无误后，即可把电控柜控制线与设备接通，电控柜与电源接通。2、调试..word.zl-\n..-污水泵按额定流量把污水提升至设备，启动加酸、加碱、加药装置根据出水水质调整投加量即可，每天定时观察设备运行状况即可。3、设备维护保养污水设备必须建立一套定期保养制度，主要易损件水泵转向不能接反，水泵启动前必须注意阀门是否翻开，水泵必须每月保养一次。十、工程设备供货围和供货清单我保证提供设备为全新的、先进的、成熟的、完整的和平安可靠的。1、供货围我确保供货围完整，以能满足用户安装、运行要求为原那么，在技术规中涉及的供货要求也作为本供货围的补充，假设在安装、调试、运行中发现缺项〔属供供货围〕均由我补充。我为本工程提供质量可靠、技术先进的污水处理设备及其控制仪表、电气等全套设备和配件，确保供货完整，以满足需安装运行要求为原那么。其中包括但不限于以下装置：1〕、水系统：从污水升压泵至污水处理设备排出口止，污水处理整套设备及附件。2〕、电系统：从控制柜至污水处理设备的各电气设备及动力、控制电缆。需仅提供总进线电缆。3〕、自动控制系统：包括控制箱、水位信号〔室外型〕。2、设备供货清单序号名称规格数量备注1集水池构造防腐1套FRP防腐2污水提升泵32CQF-25，Q=4.50m3/hH=25m2台N=1.10KW/氟塑料XX海洋水泵厂上下液位保护控制器浮球式/UP-II1套XX自动化仪器仪表厂3反响沉淀池1200×5000×3000mm1套Q235-A衬玻璃钢防腐配套机械搅拌器φ300，转速：29r/min4台N=0.55Kw/Q235-A衬玻璃钢防腐配套斜管φ60mm，L=1000mm5.0m3材质：PP..word.zl-\n..-4中间提升泵32CQF-25，Q=4.50m3/hH=25m2台N=1.10KW/氟塑料XX海洋水泵厂上下液位保护控制器浮球式/UP-II1套XX自动化仪器仪表厂5活性碳过滤器φ1000×4800mm1套Q235-A防腐/包含滤料及阀门管道6配套加药装置6.1配套氯化钙〔CaCl2〕加药装置Φ1000×1400mm1套包含机械搅拌装置及进口计量泵/Q235-A衬玻璃钢6.2配套硫酸亚铁〔FeSO4〕加药装置Φ1000×1400mm1套包含机械搅拌装置及进口计量泵/Q235-A衬玻璃钢6.3配套氢氧化钙Ca〔OH〕2加药装置Φ1000×1400mm1套包含机械搅拌装置及进口计量泵/Q235-A衬玻璃钢6.4配套PAM加药装置Φ1000×1400mm1套包含机械搅拌装置及进口计量泵/Q235-A衬玻璃钢7污泥泵I-1B1Q=2.0m3/h，H=35m1台N=1.50KW/XX海洋水泵厂8电控柜/电缆PLC控制1套国产名牌9系统配套管道阀门1套UPVC/国产名牌3、土建建筑物清单序号名称规格数量备注1集水池2.0m×4.0m×3.0m1套FRP防腐2中间水池2.0m×1.0m×3.0m1套钢砼3污泥浓缩池2.0m×1.0m×3.0m1套钢砼4污泥干化池2.0m×3.0m×1.50m1套钢砼5设备操作间2.50m×2.50m×4.0m1套砖混十一、效劳承诺..word.zl-\n..-我公司根据贵公司要求及时到现场进展设备安装及进展设备调试工作，提供人员培训。设备质保期为合同设备投运之日起一年或卖发运的最后一批设备到货之日起30个月，二者以后到日期为准。在设备质保期，因设备质量问题造成的设备损坏或不能正常使用时，我公司无偿修理或更换。在接到买或书面通知后24小时卖人员到达现场。合同签订后，我公司及时按工作进度指定负责本工程的工程经理，负责协调卖在工程全过程的各项工作，如工作进度，制造设计、图纸文件、设备配套、包装运输、现场安装、调试验收、技术交底、人员培训等。我单位免费为用户培训设备维修及操作人员。※售前售后效劳①积极配合用户进展案论证和设计，无偿提供有关技术资料和数据分析，做好售前服务。设备出厂检验合格证及主发配套件合证及其它资料〔安装使用说明书、图纸、装箱清单等〕。②产品质量实行三包：包修、包换、包退。③无偿为用户操作、维修及提供人员培训效劳。④定期进展用户访问，主动征求意见，解决问题，改良工作，优先保证备件供给。⑤设备由于我公司设计和制造质量的问题，由我公司无偿修理或更换零部件，保证正常运转。⑥在设备安装、调试期间，及时派有经历的技术人员及工人到现场指导安装调试，并负责处理相关问题，由此引起的费用由我公司负担。在质量保证期满后，我公司无偿提供产品的技术咨询，并负责产品的终身维修，并以优惠价格提供备品备件。..word.zl-\n..-宜兴市环球水处理设备XX2009年6月..word.zl-\n..-※工程设备供货报价单位：万元人民币序号名称规格数量单价总价备注1集水池构造防腐2.0m×4.0m×3.0m1套1.501.50FRP防腐2污水提升泵32CQF-25，Q=4.50m3/h，H=25m2台0.420.84N=1.10KW/氟塑料，XX海洋水泵厂上下液位保护控制器浮球式/UP-II1套0.100.10XX自动化仪器仪表厂3反响沉淀池1200×5000×3000mm1套8.308.30Q235-A衬玻璃钢防腐配套机械搅拌器φ300，转速：29r/min4台0.552.20N=0.55Kw/Q235-A衬玻璃钢防腐配套斜管φ60mm，L=1000mm5.0m30.100.50材质：PP4中间提升泵32CQF-25，Q=4.50m3/h，H=25m2台0.420.84N=1.10KW/氟塑料，XX海洋水泵厂上下液位保护控制器浮球式/UP-II1套0.100.10XX自动化仪器仪表厂5活性碳过滤器φ1000×4800mm1套4.904.90Q235-A防腐/包含滤料及阀门管道6配套加药装置///06.1配套氯化钙〔CaCl2〕加药装置Φ1000×1400mm1套1.701.70包含机械搅拌装置及进口计量泵/Q235-A衬玻璃钢6.2配套硫酸亚铁〔FeSO4〕加药装置Φ1000×1400mm1套1.701.70包含机械搅拌装置及进口计量泵/Q235-A衬玻璃钢6.3配套氢氧化钙Ca〔OH〕2加药装置Φ1000×1400mm1套1.701.70包含机械搅拌装置及进口计量泵/Q235-A衬玻璃钢6.4配套PAM加药装置Φ1000×1400mm1套1.701.70包含机械搅拌装置及进口计量泵/Q235-A衬玻璃钢7污泥泵I-1B1，Q=2.0m3/h，H=35m1台0.550.55N=1.50KW/XX海洋水泵厂..word.zl-\n..-8电控柜/电缆PLC控制1套2.202.20国产名牌9系统配套管道阀门1套2.502.50UPVC/国产名牌10设备运输及安装调试费1项3.503.50合计34.83万元人民币宜兴市环球水处理设备XX2009年6月..word.zl-
