生活污水处理项目设计方案 12页

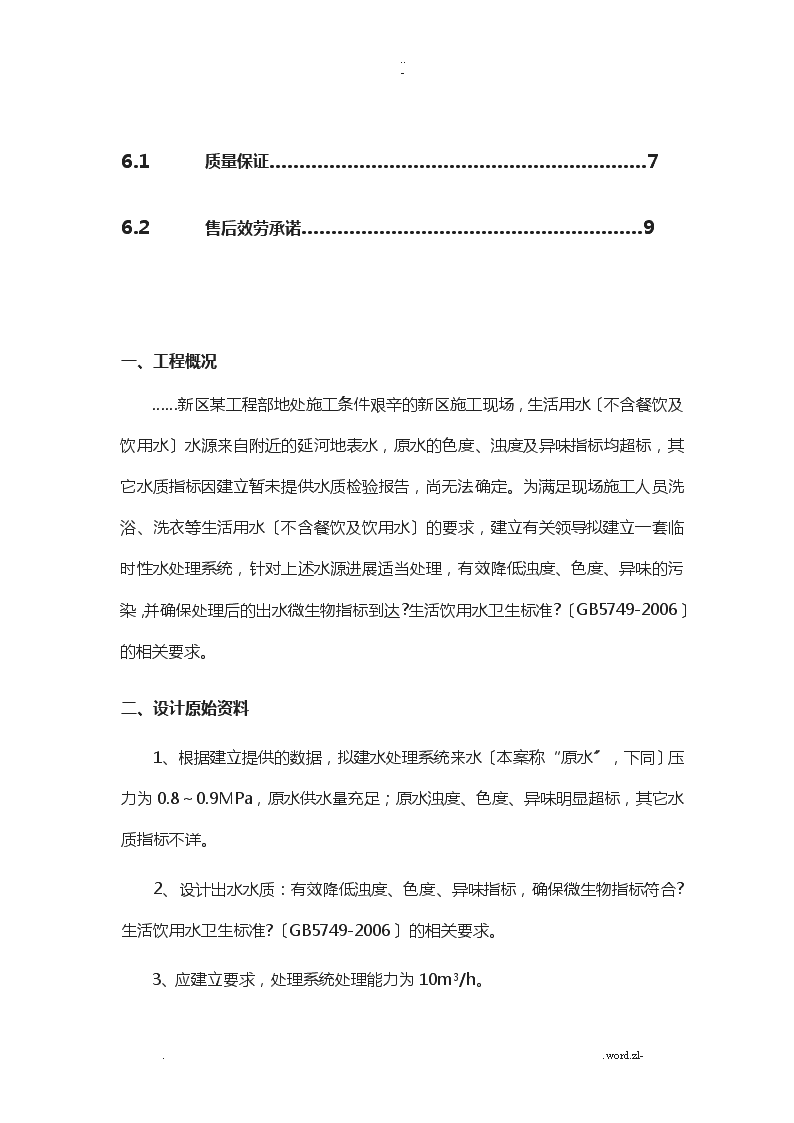

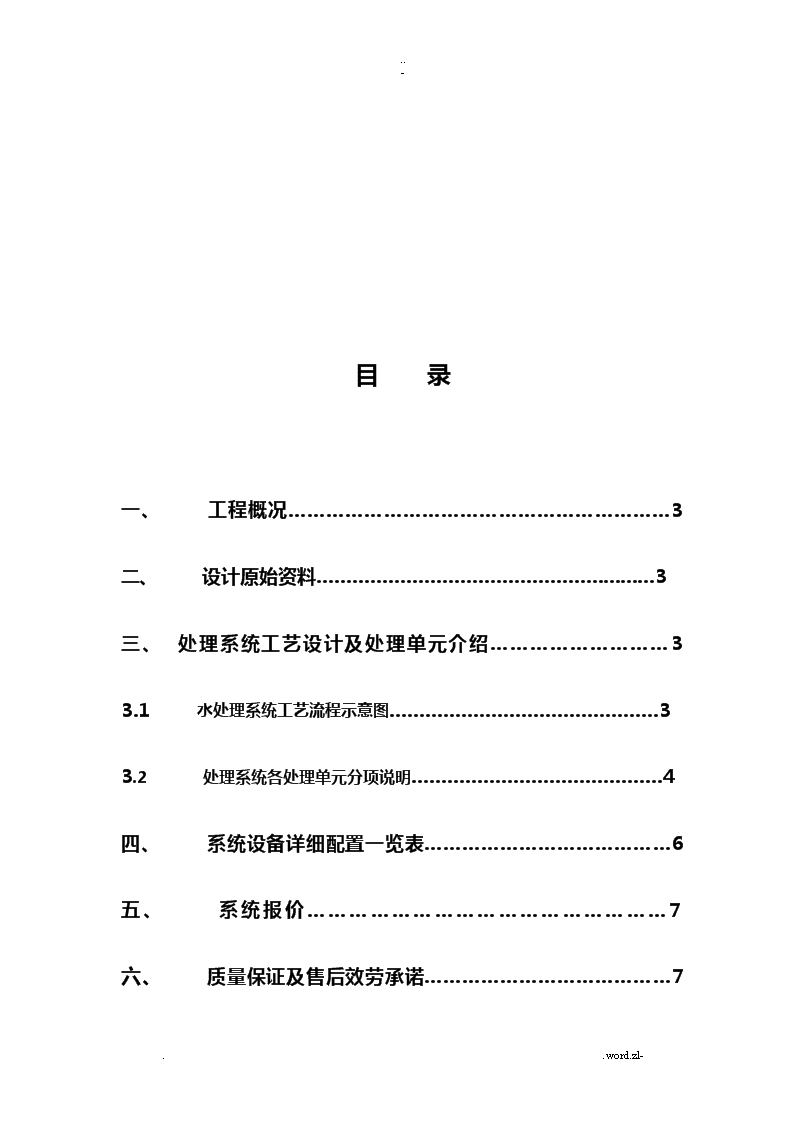

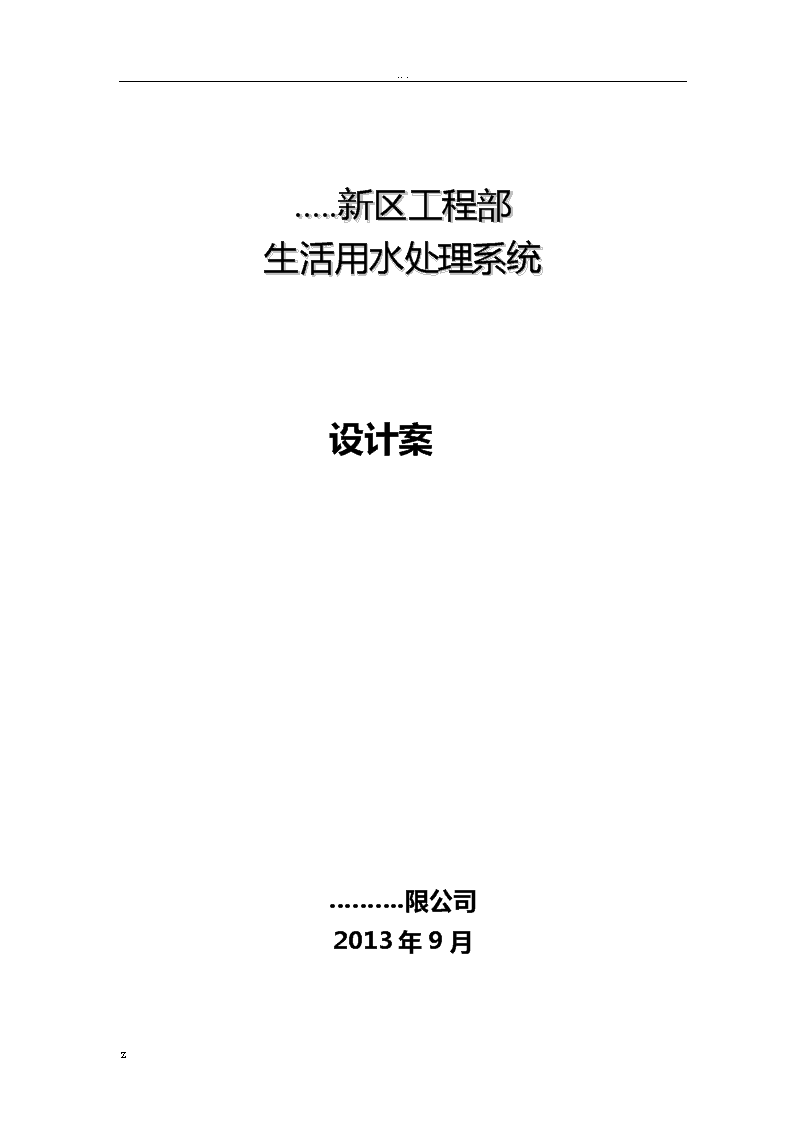

..-…..新区工程部生活用水处理系统设计案……….限公司2013年9月..word.zl-\n..-目录一、工程概况……………………………………………………3二、设计原始资料…………………………………………………3三、处理系统工艺设计及处理单元介绍………………………33.1水处理系统工艺流程示意图………………………………………33.2处理系统各处理单元分项说明……………………………………4四、系统设备详细配置一览表…………………………………6五、系统报价……………………………………………7六、质量保证及售后效劳承诺…………………………………7..word.zl-\n..-6.1质量保证………………………………………………………76.2售后效劳承诺…………………………………………………9一、工程概况……新区某工程部地处施工条件艰辛的新区施工现场，生活用水〔不含餐饮及饮用水〕水源来自附近的延河地表水，原水的色度、浊度及异味指标均超标，其它水质指标因建立暂未提供水质检验报告，尚无法确定。为满足现场施工人员洗浴、洗衣等生活用水〔不含餐饮及饮用水〕的要求，建立有关领导拟建立一套临时性水处理系统，针对上述水源进展适当处理，有效降低浊度、色度、异味的污染，并确保处理后的出水微生物指标到达?生活饮用水卫生标准?〔GB5749-2006〕的相关要求。二、设计原始资料1、根据建立提供的数据，拟建水处理系统来水〔本案称“原水〞，下同〕压力为0.8～0.9MPa，原水供水量充足；原水浊度、色度、异味明显超标，其它水质指标不详。2、设计出水水质：有效降低浊度、色度、异味指标，确保微生物指标符合?生活饮用水卫生标准?〔GB5749-2006〕的相关要求。3、应建立要求，处理系统处理能力为10m3/h。..word.zl-\n..-4、因拟建水处理系统为施工期间使用的临时设施，建立希望在满足使用根本条件的前提下，尽量减少建立费用。三、处理系统工艺设计及处理单元介绍3.1水处理系统工艺流程示意图：生活用水处理系统流程图3.2处理系统各处理单元分项说明3.2.1原水减压供给系统根据建立提供的信息，本工程原水带压供给，且供水量充足，故本案设计不再设置原水调节池及原水增压泵；考虑到原水供给压力过大〔0.8～0.9MPa〕，为确保水处理系统的正常运行，需设减压阀将原水压力降至≤0.35MPa后能进入水处理系统。减压阀两端应设有压力表以便观察压力变化，减压阀前端需设检修阀门〔常开〕，后端宜设流量调节阀便于运行管理。3.2.2快速絮凝装置及管道混合器根据原水的水质特点，依靠快速絮凝原理以提高后续过滤器的过滤效率。可将絮凝剂通过管道混合器直接参加砂滤器进水管道中。..word.zl-\n..-快速絮凝装置由贮药桶和计量泵组成，絮凝剂配好后经计量泵定量参加到管道混合器与原水进展混合反响，絮凝剂在水中产生作用，使水中微小絮体或悬浮物相互结合形成大的絮体，提高过滤的效果。3.2.3英砂过滤器英砂过滤器利用英砂作为过滤介质，该滤料具有强度高、寿命长、处理水量大、出水水质稳定可靠的显著优点。英砂的功能主要去除水中悬浮物、胶体、泥沙、铁锈。带压原水通过过滤介质，去除水中的悬浮物等杂质，从而到达过滤的目的本设备采用经济适用的缠绕玻璃钢罐体，配手动多路阀反冲洗系统，可便实现系统的反冲洗操作。设备外观尺寸：Φ1200×2400mm，产水能力10T/H。3.2.4活性炭过滤器填粒径均匀的优质活性炭，可有效的吸附原水中的的有机物〔如异味、颜色等〕。本设备采用经济适用的缠绕玻璃钢罐体，配手动多路阀反冲洗系统，可便实现系统的反冲洗操作。设备外观尺寸：Φ1200×2400mm，产水能力10T/H。3.2.5消毒装置、消毒接触池采用目前国际最先进的臭氧消毒杀菌技术。臭氧消毒杀菌装置能提供强力、持续的杀菌效果。同时在水中还能进一步去除水中残存的色素、臭味、异味、酚、硫化物、氢化物及铁、锰等有害物质。臭氧消毒不会向水中引入任物质，最终将分解为有利于人体安康的氧气，确保水质的新鲜和卫生。由于臭氧与水中的微生物、有机物需要有一定的接触时间〔一般要求≥..word.zl-\n..-10min〕才能到达消毒净化的目的，故本案设计有消毒接触池，池底部设有穿曝气管，臭氧采用水下加压曝气添加式，设计有效停留时间为30min，最大投加量为30g/h〔即最大投加浓度为3g/m3〕，可充分实现杀菌作用。本案设计接触消毒池有效容积为5m3，构造尺寸为3000〔长〕×1000〔宽〕×2500〔高〕mm，考虑到冬季保温需求，宜设计为地埋式，由建立自建。臭氧发生器一台：最大臭氧产量为30g/h〔空气气源〕，曝气添加式。3.2.6清水池存放处理后的生活用水，同时兼做过滤器反冲洗水储存池，设计容积为35m3，构造尺寸为5000〔长〕×3000〔宽〕×2500〔高〕mm。考虑到冬季保温需求，宜设计为地埋式，由建立自建。3.2.7反洗水泵〔兼做供水泵〕本案设反洗水泵两台〔兼做供水泵〕，某一台过滤器需要反冲洗时，两台水泵同时启动〔即并联运行〕，由清水池中取水，每个过滤器反洗时间为10～15分钟即可。鉴于反洗时的瞬时流量较大，本案设计为两个过滤器分别进展反洗操作。正常供水时可根据用水量的大小选择单泵或是双泵运行。反洗泵选型参数：Q＝25m3/h，H＝30m；宜选用离心泵。3.2.8系统电控箱为节约投资费用，本设计采用手动运行式，但絮凝剂投加系统与臭氧发生器设计为联动控制〔即同时启/停〕；反洗泵设计为手动控制。总电源电缆YJV4x6；水泵电缆YJV4x2.5。..word.zl-\n..-3.2.9设备间需设备间20m2，尺寸为：5000〔长〕×4000〔宽〕×3500〔高〕mm，甲自建。设备间需考虑冬季采暖措施。四、系统设备详细配置一览表〔见下页〕生活用水处理系统详细配置一览表序号项目规格型号性能单位数量备注1减压系统低端压力≤0.35MPa套1甲供安装2快速絮凝装置型号：NXN-500计量泵一台500LPE溶药桶一只套1含管道混合器3英砂过滤器型号：NAC－1200产水能力：10t/h材质：缠绕玻璃钢罐体尺寸：Ф1200×2400mm过滤介质：优质英砂套1选用精制英砂、配手动多路阀4活性炭过滤器型号：NAC－1200产水能力：10t/h材质：缠绕玻璃钢罐体尺寸：Ф1200×2400m过滤介质：优质活性炭台1选用优质活性炭，配手动多路阀5臭氧消毒装置臭氧产量为30g/h〔空气气源〕套1水下曝气添加6消毒接触池5m3个1甲自建7清水池35m3个1甲自建8反洗水泵Q＝25m3/h，H＝30m，4kw台29系统总电控箱NLD-XL21个110设备连机管材、阀门电源电缆套1甲供安装..word.zl-\n..-五、系统报价本水处理系统报价为：壹拾万叁仟伍佰元整〔103500元〕。本报价含处理系统的安装指导费、调试费、运输费及税金；不含安装管材管件等安装材料费，及安装人工费、土建构筑物、设备间的建造费用，水质检测费，亦不含室外管道的工程建立费局部。六、质量保证及售后效劳承诺6.1质量保证〔一〕效劳保障措施质量目标保证以先进可靠的成熟的设备加工能力、规的生产质量、完善的售后效劳为业主建立生活饮用水处理工程；按有关规施工，确保工程等级到达合格，一次性验收交接。质量保证措施我公司自成立之初，就以“优质高效、顾客至上〞作为自身开展的立足点，多年来，我们逐步建立完善了一整套质量保障体系。我公司的质量保证措施主要由以下几个重点容构成：1、设备的质量保证〔1〕外购设备的质量保障格执行新洲环境科技XX制定的质量管理文件中的“..word.zl-\n..-采购控制程序〞，即首先选择合格的产品供货商，要求格依照国标、行业标准和企业标准组织设计、生产制造、以及完善的品质检验和完善的售后效劳措施的产品供给商。在设备出厂前由专业人员到供货进展产品验证、检查；合格后可允供货商出厂发货。〔2〕自制设备的质量保障所有自制设备均格按照新洲环境科技XX的质量控制程序文件控制质量，主要包括两大局部，第一部份是自制设备原材料的采购格按照公司制定的质量管理文件中的“采购控制程序〞，即选择合格的原材料供货商，第二局部为在设备的加工制造过程中格按照公司的质量控制文件进展管理和控制，并格按照相关标准规等文件执行有关设备制造和产品质量检查。所有设备在出场前均按照的有关规定进展试验检测，合格后能发货。2、安装运行时的质量保证〔1〕产品安装前制定安装工艺，拟定安装质量控制点。〔2〕产品安装前检验与设备安装相关的土建根底和预埋件是否符合图纸要求。〔3〕设备安装过程的质量控制按有关图纸、规进展，并做好记录。〔4〕现场试车前检查安装记录及安装质量控制点，按试车规及说明书的要求进展试车。3、人员配备投入本工程工程实施的管理及技术人员都是技术素质优良、同类工程实施经历丰富的科技型人才，投入本项工程的安装调试人员，是管理格、作风谨、工作务实、技术精湛的业务骨干。..word.zl-\n..-4、管理措施实行全面质量管理，贯彻“优质高效、顾客至上〞的针，从提高施工人员素质入手，加强质量教育，提高工程质量，实行全员、全位、全过程质量管理和保证。由工程经理和专职质量监视员，共同负责全部质量管理，并承受公司质量检查部门的监视。公司技术主管、工程主管在设备加工期间，不定期到现场抽查，提出整改意见，交生产执行。交货前按国标做出全面质量评定结果。搞好关键部位的质量控制。对关键部件认真加工并核对。虚心承受业主和设计、监理人员的意见。依据以上质量保证措施，我公司对近年来所实施的水处理工程提供了良好的质量保证，创立了一个又一个优良工程，树立了良好的工程业绩形象。我公司在本工程的实施过程中将格执行上述规、标准、措施，保证工程质量到达招标文件要求的质量标准。　(二)保障工程质量可靠性的检测验收为了使本工程到达国先进水平、并具备高度的可靠性和稳定性，采用一系列标准化的、行之有效的检测验收法对工程质量进展检验验收。在本工程中我公司将根据一系列可靠性强的检测法和测试法对系统进展调试运行和验收，同时结合我公司的质量管理文件中关于原材料，产品生产，工程实施的检测和验收的规要求，格执行操作，确保整个系统工程运行的高可靠性和稳定性，到达我公司承诺的质量目标。6.2售后效劳承诺..word.zl-\n..-新洲环境科技XX对所承接的工程及售出的设备均实行质量、技术跟踪效劳，效劳容如下：1、售后效劳期从工程验收合格之日起，即进入售后效劳期。售后效劳期包括质量保证期和质量维护期。从现场安装运行合格之日起，质量保证期为壹年。在质量保证期间，我公司负责对售出设备非人为破坏发生质量问题的部件予以免费维修或更换，因买责任造成失效的设备，我免费维修或按照本钱价格更换。在此期间，我公司的技术人员可随时前往现场调查问题，并提出解决方法。在质保期完毕后，我公司仍将随时协助解决各类技术问题，并在零部件的供货上提供支持。2、售后效劳人员合格的售后效劳人员能迅速圆满完成有关工作。售后效劳人员首选原工程调试人员。售后部和技术部为工程维护提供最完善的效劳。3、售后效劳工程在售后效劳期，公司售后效劳将提供以下效劳工程：①接收用户意见：接收用户来信、、，做到用户满意，并把相应信息存入用户记录单中。②定期上门检查设备运行状态，并填写检查登记表。工程完工或设备售出当年，每隔六个月访问、检查一次；第二年起每隔一年访问、检查一次。③信息反响：收集质量信息，填写“信息反响单〞，反响至工程技术部，为及时售后效劳提供信息。④免费向用户提供设备及相关水处理技术的咨询效劳。..word.zl-\n..-⑤免费培训工作人员。4、售后效劳响应时间当系统运行出现故障或设备故障现场技术人员无法排除时，可直接通知我公司技术中心，技术中心做到24小时派出有关技术人员进展现场排除处理效劳。5、减少系统故障的措施高质量的设备、优良的安装工程，完整正确的施工图纸是减少系统故障的强有力的措施。售后效劳从施工开场时抓起，应做好以下工作：①按设备分项报价清单提供设备，并在货到现场后安排人员开箱检查。②检查所供设备安装的土建和电器是否符合设备安装的要求。③提供所供设备的施工安装资料，保证设备的安装和调试顺利进展。④用户的操作培训。⑤与本公司供货围有关的合同管理。⑥工艺设计和所用设备的审核及必要的设计修改工作。……公司2013年9月..word.zl-
