XX生活废水处理方案 31页

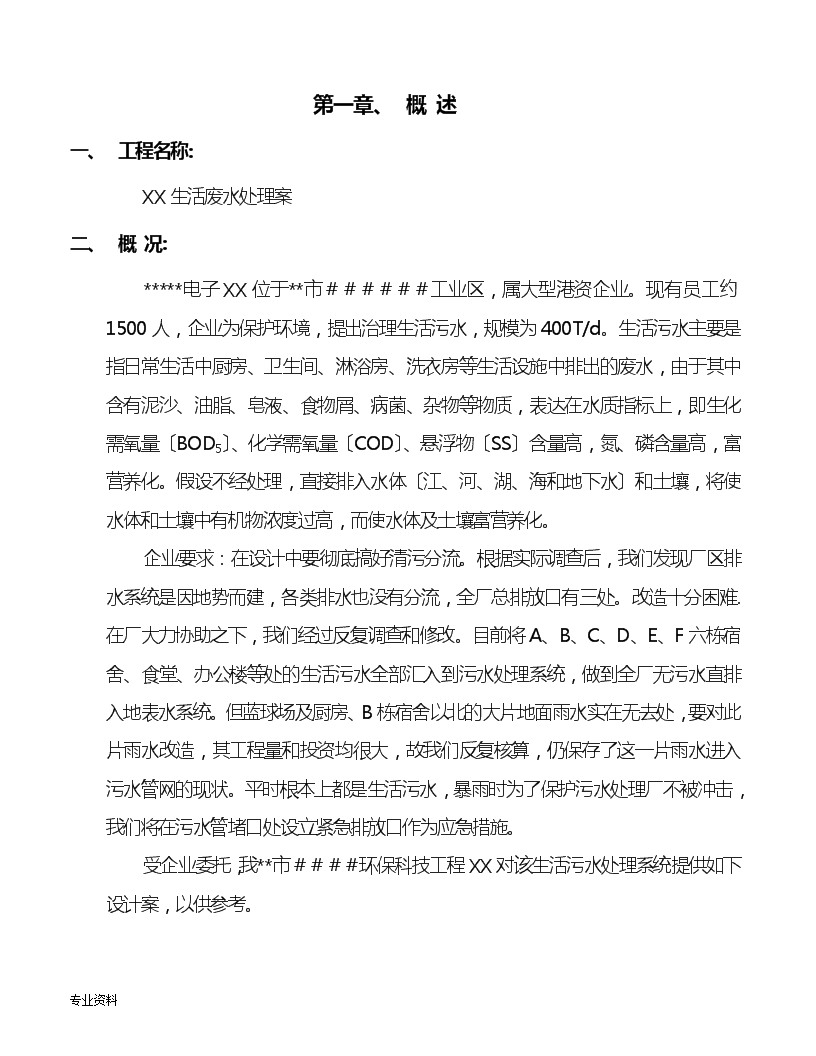

..第一章、概述一、工程名称:XX生活废水处理案二、概况:*****电子XX位于**市＃＃＃＃＃＃工业区，属大型港资企业。现有员工约1500人，企业为保护环境，提出治理生活污水，规模为400T/d。生活污水主要是指日常生活中厨房、卫生间、淋浴房、洗衣房等生活设施中排出的废水，由于其中含有泥沙、油脂、皂液、食物屑、病菌、杂物等物质，表达在水质指标上，即生化需氧量〔BOD5〕、化学需氧量〔COD〕、悬浮物〔SS〕含量高，氮、磷含量高，富营养化。假设不经处理，直接排入水体〔江、河、湖、海和地下水〕和土壤，将使水体和土壤中有机物浓度过高，而使水体及土壤富营养化。企业要求：在设计中要彻底搞好清污分流。根据实际调查后，我们发现厂区排水系统是因地势而建，各类排水也没有分流，全厂总排放口有三处。改造十分困难.在厂大力协助之下，我们经过反复调查和修改。目前将A、B、C、D、E、F六栋宿舍、食堂、办公楼等处的生活污水全部汇入到污水处理系统，做到全厂无污水直排入地表水系统。但蓝球场及厨房、B栋宿舍以北的大片地面雨水实在无去处，要对此片雨水改造，其工程量和投资均很大，故我们反复核算，仍保存了这一片雨水进入污水管网的现状。平时根本上都是生活污水，暴雨时为了保护污水处理厂不被冲击，我们将在污水管堵口处设立紧急排放口作为应急措施。受企业委托，我**市＃＃＃＃环保科技工程XX对该生活污水处理系统提供如下设计案，以供参考。-.可修编.\n..第一章、设计依据、原那么及围一、设计依据：[1].?中华人民国环境保护法?[2].?省建立工程环境保护管理条例?[3].?污水综合排放标准?〔GB8978-96〕中的一级标准[4].?省水污染物地排放标准?DB44/26-2001[5].?室外排水设计规?GBJ14-87[6].?恶臭污染物排放标准?GB14554-93[7].?建筑构造荷载规?GBJ9-87[8].?混凝土构造设计规?GBJ10-89[9].?工业企业设计卫生标准?TJ36-79[10].?污水泵站设计规程?DBJ08-23-91[11].?供配电系设计规?GB50052-95[12].?建筑物防雷设计规?GB50260-96[13].?电力设施抗震设计规?GB50260-96[14].?低压配电设计规?GB50050-95[15].?10KV及以下变电所设计规?GB50053-94[16].?通用用电设备配电设计规?GB50053-93[17].设计任务下达通知〔待取〕[18].甲提供的施工现场平面图、地面和地下设施现状〔待取〕-.可修编.\n..一、设计原那么：（1）格执行有关环境保护的各项规定，确保出水指标到达及地有关污染物排放标准；（2）采取目前国成熟、实用的处理工艺，稳定可靠地到达治理目标要求；（3）在上述前提和要求下，做到投资少、运行费用低；（4）技术路线简单明了，操作管理便；（5）因地制宜，在现有的场地上建立一座外形美观，与围建筑物相协调的污水处理站。一、设计围本案设计围为污水处理站从格栅池进水口至沉淀池出水口的工程设计，包括管道敷设、工艺、土建、电气、自动控制及工程概算。建筑红线以外的进出水管线、排向、供电线均由甲负责，假设甲委托我承接，需作补充工程设计。-.可修编.\n..第一章、污水处理总体案一、排水水量、水质及排放标准（1）．水量生活污水主要包括：化粪池出水、淋浴水、洗涤水及厨房污水等。根据业主所提供的资料，本案设计处理量为：400m3/d系统每小时处理污水量为：16.7m3/h〔每天处理24小时〕设计小时处理量:17m3/h（2）．水质及排放浓度根据我公司以往的经历及业主所提供的资料，污水水质参数见下表：指标PHCODcrBOD5SS氨氮动植物油水质围6～9500～800mg/l350～600mg/l500～700mg/l20～40mg/l120～200mg/l设计进水水质6～9650mg/l450mg/l600mg/l30mg/l150mg/l注：进水指标按厨房废水经过隔油沉渣池，厕所污水经过化粪池处理后的出水。二、处理出水水质标准水量：400T/d17T/h案中考虑处理后的回用案，以利于资源再利用和节约水资源。水质：设计出水水质执行省地标准?DB44/26-2001?二类二时段一级标准。COD≤90mg/lBOD≤20mg/l-.可修编.\n..SS≤60mg/l动、植物油≤10mg/lPH:6-9氨氮≤10mg/l油类≤10mg/l磷酸盐≤0.5mg/l挥发酚≤0.3mg/l一、处理工艺分析比拟：该生活污水在选取处理工艺时，根据BOD/COD≥0.3，属可生化性良好的污水。生化处理由于技术成熟、运行本钱低、操作管理简单，已成为目前生活污水处理工艺的核心。其中最早采用的传统活性污泥法及其变形，它能有效的去除污水中的COD、BOD、SS，但不能很好的去除污水中的氮、磷。为此针对污水中的氮、磷含量日益增大，富营养化等问题，人们开发了一系列的生化处理新工艺。具体分析如下：a）吸附——生物氧化法〔AB法〕AB法的特点是对高浓度污水具有良好的处理效果，并且有一定的脱氮除磷效果，但Ａ段产泥量高，给污泥处理增加难度。由于AB两级均要求污泥回流，因此操作管理比拟复杂，同时电耗较高。b）接触氧化法接触氧化法是目前应用在小型污水处理设施中比拟普遍的一种污水处理工艺，法是在曝气池中填充填料，固定污泥，使其具有以下有些法不具备的优点。污泥根本不需回流，剩余污泥量少，能间歇运行，操作管理简单，运行非常稳定，出水水质良好，但脱氮除磷效果一般较差。而且生物填料需要定期更换，劳动强度大。-.可修编.\n..a）氧化沟　也是属于普通活性污泥法的畴，通过曝气转刷的不断搅动，不仅能使污水在氧化沟中的循环提供了动力，而且有曝气的作用，在氧化沟的转刷的前部，形成富氧区，中部形成缺氧区，后部形成厌氧区，能起到很好的除磷脱氮的效果。但运行费用高，而且产生污泥量大，一般适用于大型污水处理厂。b）序批式活性污泥法〔ＳＢＲ法〕ＳＢＲ法是通过一个曝气池，采用间歇式运行式，完成进水、反响、沉淀、排序四个工序。具有构筑物少，占地面积小的特点。并且能够除磷脱氮，但操作自动化程度要求很高。c）厌氧／好氧活性污泥法〔A/O法〕A/O工艺流程简单，不需另加化学药品，基建和运行费用低。不仅有利于抑制丝状菌的生长，防止污泥膨胀，而且厌氧状态有利于聚磷菌的选择性增殖，污泥的含磷量可到达干重的6%。A/O工艺可高负荷运行，泥龄和停留时间短。BOD去除率高，能耗较低，对磷具有一定的去除效果。对以上工艺，结合业主的实际情况，我们采用A/O工艺，即厌氧/好氧活性污泥法。基建和运行费用低，处理出水能够到达省地标准中的二类二时段一级标准。-.可修编.\n..一、工艺流程框图冲厕废水洗涤废水厨房废水化粪池格栅池隔油沉渣池调节池厌氧池好氧池沉淀池污泥池压滤机泥饼外运污泥回流潜水离心曝气机上清液回流外排积水井提升泵射流器进气-.可修编.\n..-.可修编.\n..一、工艺流程说明：〔1〕预处理生活污水经化粪池出来与经隔油沉渣处理的饭堂废水汇总后进入污水处理站，利用格栅池隔除较大的杂质及漂浮物，污水经泵站提升泵抽升至调节池，这样既可以调节水量，又可以均源。调节池采取地埋式，池顶可植上草皮。经调节后的污水用排污泵提升至生化池。〔2〕厌氧池在没有溶解氧和硝态氮存在的厌氧条件下，兼性细菌通过发酵作用将溶解性BOD转化为CFAs〔低分子发酵产物—挥发性有机酸〕。聚磷菌吸收这些或来自原污水的VFA，并将其运送到细胞，同化成胞碳源储存物〔PHB/PHV〕，所需的能量来源于聚磷的水解以及细胞糖的酵解，并导致磷酸盐的释放。〔3〕好氧池在好氧区，聚磷菌的活力得到恢复，并以聚磷的形式存储超出生长需要的磷量，通过PHB/PHV的氧化代产生能量，用于磷的吸收和聚磷的合成，能量以聚磷酸高能键的形式捕集存储，磷酸盐从液相去除。产生的富磷污泥将在后面的操作单元过剩余污泥的形式得到排放，从而将磷从系统中除去。在整个生物除磷过程中表现为PHB的合成和分解。〔4〕沉淀池使好氧池出水携带的污泥与清水进展别离的构筑物。这里采用平流式沉淀池。〔5〕污泥处理系统本处理站设压滤机设备处理，泥饼外运作肥料。-.可修编.\n..一、处理构筑物设计：1、三级隔油池三级隔油池设计：每人每餐用水量为10~15L，每餐排水量为：　　　　　1500×15×/1000=22.5m3设计系数取1.2，排水量为27m3,隔油池参数如下：规格：L×B×H=4000×2000×1600mm有效水深：1.2m有效容积：9.6m3停留时间：21min构造：砖混形式：地下式数量：1座2、格栅池：规格：L×B×H=2000×800×1000mm形式：地下式构造：砖混数量：1座附属设备：格栅：清渣式：人工清渣功能：拦截污水中的大悬浮物型式：自制〔非标〕尺寸：宽50mm，厚10mm-.可修编.\n..栅间隙：20mm安装角度：600数量：1道格网：清渣式：人工清渣功能：拦截污水中的大悬浮物型式：自制〔非标〕尺寸：800×1000mm规格：10目安装角度：600数量：1道1、调节池1：聚集水量约270m3规格：L×B×H=8600×3000×4000mm有效水深：3.5m有效容积：90m3停留时间：8h构造：钢筋混凝土形式：地埋式数量：1座附属设备：提升泵：选用自吸排污泵规格型号：ZX50-50-140流量：18m3/h-.可修编.\n..扬程：20m功率：2.2KW数量：2台(一用一备)1、调节池2：聚集水量约130m3,利用原有水池。规格：L×B×H=4000×3500×3000mm有效水深：2.5m有效容积：35m3停留时间：6.4h构造：钢筋混凝土形式：地埋式数量：1座附属设备：提升泵：选用自吸排污泵规格型号：ZX40-40-125流量：6.3m3/h扬程：20m功率：1.1KW数量：1台2、厌氧池作用：降解大分子及难溶的有机物，同时对回流污水进展反硝化，到达去除氨氮的目的。规格：Ｌ×B×Ｈ＝4000×2500×4000mm有效水深：3.5m-.可修编.\n..有效容积：35m3水力停留时间：2.0h构造：钢筋混凝土形式：地埋式填料及支架：碳钢作支架组合填料：25m31、好氧池规格：L×B×H=7300×4000×4000mm有效水深：3.5m有效容积：102m3停留时间：6.0h构造：钢筋混凝土形式：地埋式数量：1座附属设备：填料及支架：碳钢作支架组合填料：73m3潜水离心曝气机：规格型号：QXB4供氧量：3.95KgO2/h电机功率：4KW-.可修编.\n..1、沉淀池：采用平流式沉淀池规格：L×B×H=6000×2400×4000mm外表负荷：1.5m3/m2·h停留时间：3小时构造：钢筋混凝土形式：地埋式数量：1座附属设备：污泥泵：流量：15m3/h扬程：16m功率：1.5KW数量：2台2、污泥池：规格：L×B×H=6000×1350×4000mm有效水深：3.5m有效容积：28m3构造：钢筋混凝土形式：地埋式数量：1座3、泵、压滤机房：规格：L×B×H=4000×5000×3000mm构造：框架构造-.可修编.\n..附属设备：BYJ650板框压滤机过滤面积：5m2电机功率：1.5kW1、控制室：规格：L×B×H=4000×3000×3000mm构造：砖混-.可修编.\n..第一章、土建立计一、钢砼池大型池采用C30钢砼，其他用C20钢砼。池体每30～50m做伸缩缝一道，碳钢、涂环氧漆或膨胀水泥。池外壁与土壤接触局部做冷底子和热沥青两道。池底做C10砼垫层，厚15cm，宽出池外壁边各10cm。施工缝采用钢板止水带。二、地基由于地质资料缺，地基设计不在本案考虑围之。三、防腐根据流动介质不同，选取不同材质的设备及管道。没有特殊要求，地上钢管作一般性防腐，埋地钢管作三油布防腐处理，有特殊要求，按相关级规操作。概算应考虑以下局部费用：大型钢砼池每立米砼应增加30～40元的添加防水剂费用。钢砼池要根据情况增加梯、栏杆、走道等费用。-.可修编.\n..第一章、自动控制设计一、设计围该设计包括废水处理站的低压配电、自动控制〔含调节池液位自控〕、室照明、站照明及防雷接地系统。二、电源及用电负荷废水处理站设一路供电电源〔由甲提供〕，～380/220伏，50HZ，配电系统采用三相五线制、单相三线制，接地保护系统为TN-S系统。三、电缆敷设电力电缆选用VV型、VV2型，控制电缆选用KVV型、KVVP型，照明选用BVV型，敷设式选用电缆沟与穿管暗敷相结合，室照明用难燃塑料线槽明敷。四、防雷接地按需要对建筑物用避雷带进展防雷保护采用自然与人工接地结合组成接地装置，接地电阻要求不大于4Ω。电气工作接地、保护接地与防雷接地共用一套接地装置。五、自动控制鼓风机由时间控制器自动控制，定时转换，调节池提升泵设液位控制器及报警装置。六、用电负荷表-.可修编.\n..序号设备名称安装数量使用数量单机负荷安装负荷1调节池1提升泵2台2台2.2Kw4.4Kw2调节池2提升泵1台1台1.1Kw1.1Kw3潜水离心曝气机1台1台4.0Kw4.0Kw4压滤机1台1台1.5Kw1.5Kw5污泥泵2台2台4.4Kw4.4Kw6照明及其它--------7小计13.2Kw15.4Kw废水处理站安装功率为15.5Kw，运行功率为13.2Kw，按0.8元/度电计，计算处理每吨水电费为0.45元。-.可修编.\n..第一章、运行本钱一、电消耗用：如前章节所述，每吨污水处理电耗计人民币：0.45元。二、人工费用：本污水处理管理要求简单，可设兼职人员。稍加培训即可。也可设专职人员一人，月薪1000元计，处理每吨水的人工费用：0.0834元。三、药剂费用：本处理系统不需加药，此项为零。结论：运行本钱〔设专职人员〕：0.45+0.0834=0.5334元运行本钱〔不设专职人员〕：0.45元-.可修编.\n..第一章、构筑物、设备一缆表一、构筑物一缆表：序号名称规格数量构造1格栅池2000×800×1000mm1座砖混2隔油池4000×2000×1600mm1座砖混3调节池18600×3000×4000mm1座钢筋混凝土4调节池24000×3500×3000mm1座利用原有5厌氧池4000×2500×4000mm1座钢筋混凝土6好氧池7300×4000×4000mm1座钢筋混凝土7沉淀池6000×2400×4000mm1座钢筋混凝土8污泥池6000×1350×4000mm1座钢筋混凝土9泵、压滤机房4000×5000×3000mm1座框架构造10控制室4000×3000×3000mm1座砖混二、设备一缆表：序号名称规格及型号主材数量备注1格栅10目1道2格网间隙20mm1道3积水井提升泵ZX50-50-1402台4调节池提升泵ZX40-40-1251台5氧化池填料及支架组合填料复合材料98m36潜水离心曝气机QXB41台-.可修编.\n..7污泥泵2台8非标设备制作1批9曝气系统配管1套10射流器1个11转子流量计1个第一章、工程投资序号名称规格数量单位单价总价1〔一〕、构筑物局部2开挖土640m3￥35￥22,4003格栅池2000×800×10001座￥2,200￥2,2004三级隔油池4000×2000×16001座￥9,600￥9,6005调节池18600×3000×4000103m3￥420￥43,2606调节池2〔原有〕4000×3500×300042m3￥0￥07厌氧池4000×2500×400040m3￥450￥18,0008好氧池7300×4000×4000116.8m3￥450￥52,5609沉淀池6000×2400×400027.6m3￥450￥12,42010污泥干化池6000×1350×400032.4m3￥450￥14,58011泵、压滤机房4000×5000×300020m2￥650￥13,00012控制室4000×3000×300012m2￥650￥7,800-.可修编.\n..13设备根底1项￥2,000￥2,00014小计〔T1〕￥197,82015〔二〕、设备局部16人工格栅格网10目2道￥1,200￥2,40017提升泵1ZX50-50-1402台￥6,200￥12,40018提升泵2ZX40-40-1251台￥5,800￥5,80019液位控制仪2个￥500￥1,00020射流器1个￥3,500￥3,50021转子流量计1个￥2,600￥2,60022填料及支架组合填料98m3￥280￥27,44023潜水离心曝气机QXB41台￥22,500￥22,50024污泥泵2台￥6,600￥13,20025压滤机1台￥28,000￥28,00026非标设备制作1批￥5,000￥5,00027曝气系统配管1套￥6,500￥6,50028管道阀门及安装材料1批￥13,500￥13,50029自动控制1项￥3,000￥3,00030配电柜1台￥2,000￥2,00031电缆、线管1批￥7,500￥7,50032原有池子改造1项￥2,000￥2,00033标准排放口环保局定制1个￥2,500￥2,50034小计〔T2〕￥160,84035安装费用〔T3〕T2×15%￥24,126-.可修编.\n..36设计费〔T4〕〔T1+T2+T3〕×5%￥19,37合计￥401,92538〔三〕、审批、监测等费用39案审批费￥1,00040监测费￥3,20041排污可证费￥2,00042总计￥408,12543药剂调试费用￥3,00044税收总计×5.87%￥23,95745￥435,08246工程总造价：〔人民币大写〕肆拾叁万伍仟零捌拾贰元整附：工艺流程图、平面布置图。注：1、本设计按无需特殊处理根底考虑；2、本报价不包括施工现场的三通一平〔通水、通电、通路及场地平整〕费用；3、本报价不包括污水处理站界区外的进出水管线、动力设施等；4、本报价不含恢复原貌〔绿化〕项。附：平面图、流程图。-.可修编.\n..第一章、新增工程说明一、案说明：为了确保全厂污水归入管道进入污水处理系统处理达标后排放。增加了如下工程系统：1、A、B、C、D、E、F生活污水排出口全部用管道聚集后进入污水管网系统，增加UPVC管道(Φ200)约330米。2、E、F两栋雨水地表水现排入污水系统，改造明沟50米，将E、F雨水全部引入厂区东边明沟，北区地表雨水直排墙外，增加四个排水洞。3、厨房洗碗槽排水用PVC〔Φ150〕长度约为60米。4、三楼厨房废水引入隔油隔渣池，长度约为50米UPVC管(Φ200)。5、改造管网，费用增加了1.889万元。6、C幢宿舍后原污水处理场面积不够，将使用一局部道路。为了不影响宿舍采光和道路使用，我们将污水处理构筑物全部埋入地下。两幢建筑物中间净空仅有6M。占用局部道路故土增加了一倍以上。7、挖挖到4.5M深，对两边房屋根底在施工中需采用护坡设施。-.可修编.\n..1、池面加厚，并有局部柱子支撑，保证路面可通行小型货车。2、绿化费用：施工破坏绿化量较大，还要移树，工程完成后需恢复绿化。3、A幢宿舍化粪出水要改造，施工前需增加临时排放系统。4、D幢宿舍后面积不够用，在A幢宿舍前增加一套调节池103m3，造价43260元。说明：调节池1至污水处理场管线利用原热水管。一、工程预算：序号工程容规　格数　量价　格〔元〕1UPVC管DN200330米21,4502明沟300×30050米50003E、F地表水北面排水1项12004洗碗槽至隔油池DN15060米30005砂井3个36006紧急排放口钢管、闸阀、砂井一项30007临时排水管DN20060米3,9008调节池1至污水处理场管道改装费用1项1,5009水管配件1批60010绿化修复费用1项4,00011安装费用1项2,00012小计49,25013税收小计×5.87%2,89114合计52,14115工程造价大写：伍万贰仟壹佰肆拾壹元整-.可修编.\n..第一章、工程汇总序号工程容工程预算备注1废水处理场435,0822清污别离52,1413总计487,2234人民币大写：肆拾捌万柒仟贰佰贰拾叁元整-.可修编.\n..目录第一章、概述1一、工程名称:1二、概况:1第二章、设计依据、原那么及围2一、设计依据：2二、设计原那么：3三、设计围3第三章、污水处理总体案4一、排水水量、水质及排放标准4〔1〕．水量4〔2〕．水质及排放浓度4二、处理出水水质标准4三、处理工艺分析比拟：5四、工艺流程框图7五、工艺流程说明：8六、处理构筑物设计：9第四章、土建立计15一、钢砼池15二、地基15三、防腐15-.可修编.\n..第五章、自动控制设计16一、设计围16二、电源及用电负荷16三、电缆敷设16四、防雷接地16五、自动控制16六、用电负荷表16第六章、运行本钱18一、电消耗用：18二、人工费用：18三、药剂费用：18第七章、构筑物、设备一缆表19一、构筑物一缆表：19二、设备一缆表：19第八章、工程投资20第九章、新增工程说明23一、案说明：23二、工程预算：24第十章、工程汇总24-.可修编.\n..Tel:＃＃＃＃＃＃#Fax:######:####市####环保科技工程XX*******电子XX400T/d生活污水处理设计案**市＃＃＃＃环保科技工程XX二OO五年四月-.可修编.\n..400T/d生活废水治理工程设计单位：**市＃＃＃＃环保科技工程XX案编号：＃＃＃＃-＃＃＃-＃＃＃设计：******〔高级工程师〕******〔助理工程师〕校对：******〔助理工程师〕******〔助理工程师〕审核：******〔高级工程师〕工程负责人：******〔〕：＃＃＃＃＃＃＃＃：＃＃＃＃＃＃＃＃总工程师：******签发：教育之通病是教用脑的人不用手，不教用手的人用脑，所以一无所能。教育革命的对策是手脑联盟，结果是手与脑的力量都可以大到不可思议。-.可修编.\n..-.可修编.
