生活废水处理工程技术标 22页

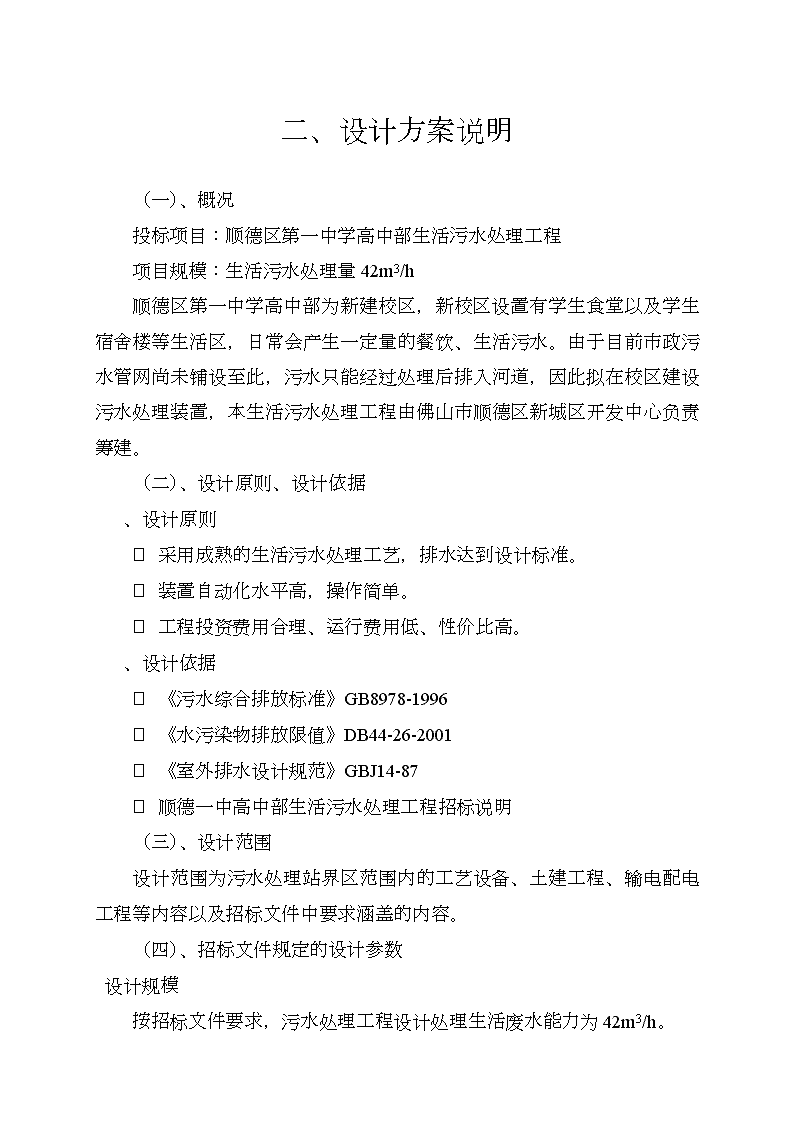

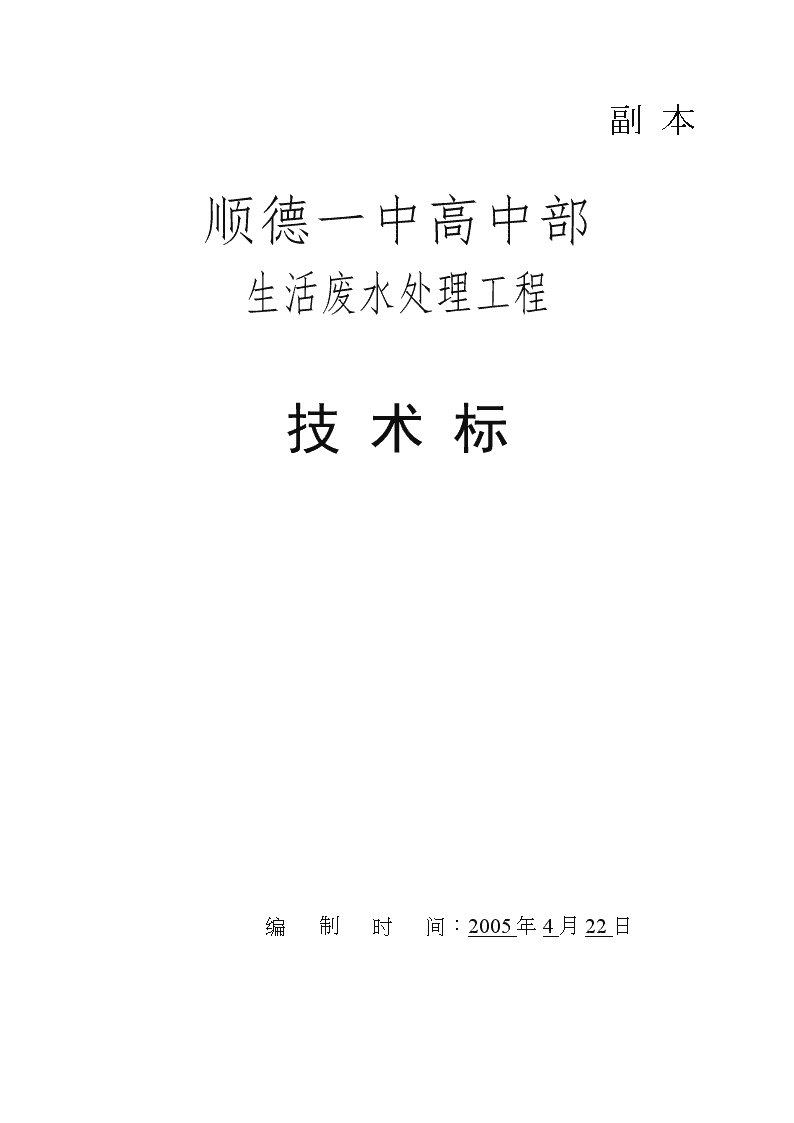

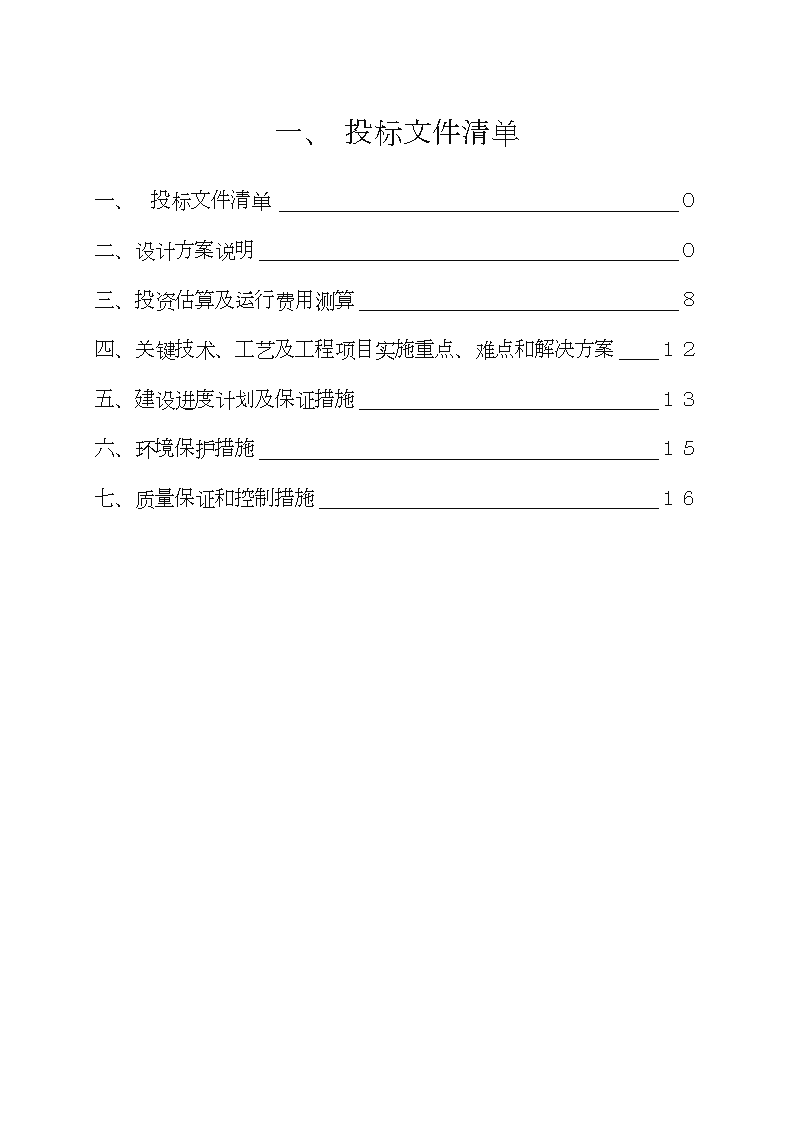

副本顺德一中高中部生活废水处理工程技术标编制时间：2005年4月22日\n一、投标文件清单一、投标文件清单０二、设计方案说明０三、投资估算及运行费用测算８四、关键技术、工艺及工程项目实施重点、难点和解决方案１２五、建设进度计划及保证措施１３六、环境保护措施１５七、质量保证和控制措施１６\n二、设计方案说明（一）、概况投标项目：顺德区第一中学高中部生活污水处理工程项目规模：生活污水处理量42m3/h顺德区第一中学高中部为新建校区，新校区设置有学生食堂以及学生宿舍楼等生活区，日常会产生一定量的餐饮、生活污水。由于目前市政污水管网尚未铺设至此，污水只能经过处理后排入河道，因此拟在校区建设污水处理装置，本生活污水处理工程由佛山市顺德区新城区开发中心负责筹建。（二）、设计原则、设计依据、设计原则l采用成熟的生活污水处理工艺，排水达到设计标准。l装置自动化水平高，操作简单。l工程投资费用合理、运行费用低、性价比高。、设计依据l《污水综合排放标准》GB8978-1996l《水污染物排放限值》DB44-26-2001l《室外排水设计规范》GBJ14-87l顺德一中高中部生活污水处理工程招标说明（三）、设计范围设计范围为污水处理站界区范围内的工艺设备、土建工程、输电配电工程等内容以及招标文件中要求涵盖的内容。（四）、招标文件规定的设计参数设计规模按招标文件要求，污水处理工程设计处理生活废水能力为42m3/h。\n废水水质根据招标文件提供的生活废水水质资料，设计水质如下：CODCr：300mg/lBOD5：150mg/lSS：300mg/l动植物油：80mg/lpH：5~7TP：mg/l排放标准根据招标文件规定，出水执行广东省地方排放标准DB44/26-2001中第二时段一级标准，具体各项指标如下：CODCr：≤90mg/lBOD5：≤20mg/lSS：≤60mg/l动植物油：≤10mg/lTP：（总磷）≤lpH：6～9（五）、工艺流程设计工艺路线分析本套污水处理装置处理的污水属于生活污水。生活废水的主要特点是BOD与COD比值较高，属可生化性良好的废水。其中部分餐饮污水悬浮物及油脂含量较高，为了避免大量油污及悬浮物进入污水处理系统造成结渣，保证污水处理装置内部正常运行，必须经过隔渣、隔油预处理后，才能与生活污水混合进入污水处理装置。隔油、隔渣设施一般应当就近设在餐饮污水排放点周围，本投标书中不包含隔渣、隔油处理设施部分，由招标方另行单独考虑承建。按照招标文件要求，污水处理工程工艺路线为“厌氧水解+接触氧化”\n工艺，整套污水处理装置除设备间外均采用地埋式，上面覆以草坪等绿化措施，以保证与周边环境协调一致。工艺流程框图污水提升井萝茨鼓风机生活废水污水调节池接触氧化池水解酸化池餐饮废水沉淀池污泥回流二氧化氯消毒池污泥处置清水池达标排放（六）、工艺流程说明由于生活污水进入污水处理装置的管底标高很低（黄海标高），而现场标高按照招标书要求为黄海标高+，因此在污水处理装置前设置一污水提升井，将污水提升进入调节池，污水在调节池内进行水质、水量均衡调节，经调节池污水提升泵送入厌氧水解池，通过厌氧微生物作用，发生酸化水解反应，将污水中的大分子有机物分解成小分子有机物，增加污水的可生化性能。。好氧部分采用生物接触氧化法，在接触氧化池内安装半软性填料，作为微生物的载体，污水经过生物处理后，通过竖流沉淀池进行泥水分离。沉淀的污泥回流至厌氧酸化池，进行消化处理，剩余污泥采用吸粪车定期清理。\n由于生活污水中包含化粪池出水及学校医疗点少量医疗废水，污水中含有大量的大肠杆菌及其他病原菌，经过污水站处理后并不能去除此类病原体细菌。学校属于高密度人群聚集区，遇到高温气候及传染病流行期，此类排水会给周边区域带来很大的潜在威胁，考虑此因素，本投标书污水处理工艺设施中设置专门消毒设备――H2000－200二氧化氯发生器，采用二氧化氯作为消毒剂，污水经过消毒处理后可直接排入河涌。（七）、主要建构筑物设计参数及配套设备选型污水提升井停留时间：25min规格：m×m×m有效水深：结构形式：钢混池内设潜水式污水提升泵二台，平时一用一备，生产厂家为三联泵业。型号：80QW50-10-3流量：50m3/h扬程：10米功率：3kw调节池停留时间：h有效容积：360m3规格：m×m×m结构形式：钢混池内设污水提升泵二台，生产厂家为三联泵业，平时一用一备。型号：80QW50-10-3流量：50m3/h扬程：10米功率：3kw\n水解酸化池停留时间：h有效容积：140m3规格：m×m×m结构形式：钢混内装半软式组合式填料：m3接触氧化池停留时间：h有效容积：280m3规格：m×m×m结构形式：钢混内装组合式填料：175m3选择曝气气液比为：25：1配置萝茨鼓风机2台，平时一用一备，生产厂商为百事德(江苏)。萝茨鼓风机型号：BKW7011-150单台供气流量：m3/min供气压力：6000mmH2O电机功率：37kw配置微孔曝气装置280套竖流沉淀池停留时间：h规格：m×m×m结构形式：钢混设污泥泵二台，生产厂家为三联泵业。平时一用一备。污泥泵型号：额定流量：18m3/h\n额定扬程：15m电机功率：清水池停留时间：1h规格：m×m×m结构形式：钢混消毒池停留时间：h规格：m×m×m结构形式：钢混配H2000－200二氧化氯发生器一台，生产厂家为山大华特。设备型号：H2000－200复合型二氧化氯发生器有效氯产量：200g/h装机容量：设备间作用：放置配电控制柜、萝茨鼓风机及操作工具等。面积：20m2尺寸：××3m结构形式：砖混（八）、平面布置说明污水处理工程占地272m2，整套设施除设备间外均采用地埋式，建成后地面标高＋(黄海标高)，根据招标书提供的总平面图及现场勘察，为了便于施工、降低造价，将污水处理装置各水池布置成12m×22m的狭长地域，设备间可以利用就近建筑，也可以在污水处理池上方合适位置就近兴建。（九）、主要工艺设备及材料一览表\n序号名称及规格型号数量备注1污水井污水提升泵80QW50-10-32台三联泵业Q=50m3/hH=10mN=3kw调节池污水提升泵80QW50-10-32台三联泵业Q=50m3/hH=10mN=3kw2萝茨鼓风机BKW7011-1502台百事德(江苏)Q=385m3/hH=5mN=3污泥泵2台三联泵业Q=18m3/hH=15mN=4二氧化氯发生器H2000－2001台山大华特有效氯产量：200g/h功率：5半软性填料m3浙江绿环规格：160×2500不锈钢填料支架85m2非标加工6沉淀池不锈钢配件1套非标加工7浮动式液位开关KEF-40002套北京物博8污水管道、排水、进水管DN30076m联塑排气管DN20080m污水管DN100160m给水管2寸80m镀锌管鼓风机空气管道6寸46m镀锌管9管件、阀门1批10电缆3250m电力、控制11电缆穿线管813mPVC\n12巴歇尔流量计1台13电气控制箱1个（十）、污水处理主要构筑物一览表序号名称规格数量结构类型备注1污水提升井m×m×m1钢混工艺尺寸2调节池m×m×m钢混同上3厌氧水解池m×m×m1钢混同上4接触氧化池m×m×m1钢混同上5沉淀池m×m×m1钢混同上6清水池m×m×m1钢混同上7消毒池m×m×m1钢混同上8设备间m×m1砖混同上（十一）、电力、电气控制设计说明本污水处理装置总装机容量90kw，运行负荷80kw。进线采用三相五线制，界区内电缆布线采用PVC塑料管作为穿线管，采用电缆沟布线，以便于检修。设备间设电气控制箱1个，用于整套装置用电设备的开启及控制。污水提升井及调节池内污水提升泵采用自动液位联锁控制，萝茨鼓风机和沉淀池污泥泵采用延时器控制。\n三、投资估算及运行费用测算（一）、投资费用估算：序号项目名称单位主要工程量单价（元）合计（元）备注一、土建工程　　　　　（一）土方工程　　　　　1机械挖土方m321801737060　2土方回填、平整m310301414420　（二）桩基工程　　　　　1打锤击砼桩m240650156000200×200×60002桩基台制作m213525534425　（三）砌筑工程　　　　　1砖墙砌筑墙厚240m218018533300　（四）钢筋混凝土工程　　　　　1模板m221303676680　2垫层砼C15现浇砼m3362358460　\n3水池砼C20现浇砼m3498275136950　4现浇构件钢筋制安kg58630269698　（五）湿装饰工程　　　　　1水池过水泥砂浆m225401845720　（六）防护措施工程　　　　　1松桩（4m）条240389120　2沙袋及沙项136003600　3抽水机械设备项135003500　二、工艺设备　　　　　1污水提升井提升泵台2865017300三联泵业2调节池提升泵台2865017300三联泵业3萝茨鼓风机台254900109800百事德(江苏)4污泥泵台239207840三联泵业5组合式填料m312833600　浙江绿环\n6微孔曝气头套25812532250　浙江绿环7不锈钢填料支架m28512010200　非标加工8沉淀池配件套178007800　非标加工9浮动式液位开关套212302460北京物博　10二氧化氯发生器台12980029800山大华特11污水管道　　　　　广东联塑　DN300m7621216112HDPE缠绕管　DN200m8013510800PVC排水管　DN100m1608914240PVC排水管　2寸m80463680自来水给水管　6寸　46884048空气管12阀门、管件批11080010800　三、电力、电气仪表工程　　　　　1电缆m325031850　2电缆穿线管m4302410320　\n3控制箱台11591015910含电气、控制元器件四、其它工程　　　　　1设备间通风扇台2310620　2设备间玻璃窗m22450900　3不锈钢隔音门樘112801280　五、保质费用项11560015600　六、设计费宗11380013800　七、措施费宗145004500水、电接驳及报装八、其它费用　120002000施工图设计及预算编制　合计　　　1253743　　税金税率％　41975　　投标报价合计　　　1295718　大写造价：壹佰贰拾玖万伍仟柒佰壹拾捌元整\n\n（二）、运行费用测算：用电负荷表：序号设备名称安装数量使用数量备用数量单机负荷使用负荷安装负荷1污水提升井提升泵2112提升泵211KwKw3萝茨鼓风机21137Kw37Kw74Kw4污泥泵211KwKwKw5合计Kw91Kw污水处理站运行成本核算1、电费：污水提升井提升泵运行时间12h/d，调节池污水提升泵运行时间12h/d，萝茨鼓风机运行时间16hr/d，污泥泵运行时间2hr/d，污水处理站总运行负荷为：（×12＋×12＋37×16＋×2）＝667kwh/d。电费以元/度计，污水处理站运行电费为元/天。污水处理电费：(42×24)=元/m32、人工费：污水处理站的人工费为30元/日。污水处理电费：30/(42×24)=元/m33、合计：污水处理站污水处理费用为：元/m3。\n四、关键技术、工艺及工程项目实施重点、难点和解决方案本投标方案严格按照招标书要求的处理工艺进行设计，平面布置在规定的区域内。曝气方式采用萝茨鼓风机进行曝气，利用微孔曝气装置可以达到很高的空气利用率，节能降耗效果明显。另外本方案全面考虑了学校周边环境对污水站设施的基本要求，除设备间以外，各构筑物均采用地埋式结构，表面覆盖草坪或采取其它绿化措施，以保证与周边环境的协调性。对设备间采取有效的噪声隔离及消音措施，污水处理装置周边可以达到有关噪声标准各水池接管均采用抗沉降的钢制套管，主要管道采用PVC塑料管，可以达到抗腐蚀要求。各池均设排气孔，统一将各池异味气体集中排至空旷处，检查人孔平时采取密封措施，防止池内气味外泄对周边造成影响。各水池内固定件、支撑件等均采用不锈钢材质，以防止腐蚀。\n五、建设进度计划及保证措施（一）．工期进度表我们将严格按照招标书有关工程进度要求，在中标并签订正式承建合同后，我方立即着手进行施工图设计，并及时与甲方联系进行施工图审查，在得到认可后，马上确定进场时间。在收到允许进场确认后，由各有关单位组织专业工程施工队马上进场施工，并严格按照招标书中工期要求按时完成工程施工工作。工期进度表注：每格代表9个日历日。总工期（90天）12345678910施工图设计审查土建工程施工安装工程调试及试运行工程验收（二）工期保证措施认真制定施工计划，科学统筹安排施工进度计划，严格按照各分项工程的进度计划安排人员、设备及资金使用调配。施工图在6天内完成设计，设计完成后3天内联系有关管理部门进行施工图会审。土建工程总工期为56天，在土建开始回填安装工程同时开始进行预埋管道敷设、电缆敷设等安装工作。工艺设备、电气设备等安装工作在18天内完成。调试试运行及工程验收工作在18天内完成。认真实施工期目标管理，严格计划、考核，加强施工协调工作，提高工作效率。\n以抓质量、保安全推进进度，确保按期完成整个污水站建设工程。投标联合体各方紧密配合，密切好作，设计方派出专人作为施工代表，严格按照图纸进行施工，如有重大变更，须征得甲方认可后方能实施。\n六、环境保护措施噪声控制根据设备的选型分析，施工过程中主要产生噪声为打桩机，根据现场施工要求，尽量安排白天进行打桩工作，确保施工过程做到不扰民。对设备间进行必要的消音处理，使其达到有关环保噪声排放标准。异味控制在污水处理装置运行过程中，感观不适气味产生源主要有水解酸化池、调节池和接触氧化池等各污水处理地下设施，本工程构筑物均采用埋地式，在各池内均装有排气管，集中引送至总排气管并送至污水排水井一并排出，各个池检修孔平时做好密封，不让异味气体通过检修孔泄出，避免不适气味造成对周围环境的影响。绿化措施污水处理装置各水池建于地下，主体设施以上地面部分可采取覆盖草坪等绿化措施，做到与周边环境相协调一致。\n七、质量保证和控制措施质量保证措施1、工程设计　严格按照招标书要求进行有关工程设计，按照国家有关专业设计规范进行标准化设计，落实施工图纸审核把关，力求做到“精心设计、精益求精”。2、设备选型　本投标联合体将严格按照投标书选型设备进行设计、采购及安装施工，如有设备设施变更，必须经过招标方认可，确保主要工艺设备满足污水处理设施运行要求。项目管理实施规划　项目管理实施规划由投标方安排专门的项目经理主持编制实施，按照投标文件的实施要求，认真做好施工计划。施工图设计及预算编制1、设计依据1）佛山市顺德区顺德一中高中部污水处理工程招标文件及总平面布置图。2）施工现场的水文、地质勘查报告。3）国家现行的有关标准、规范以及我省现行的有关标准和定额。2、预算编制组织有关设计预算人员，严格按照国家及广东省有关工程预算编制定额编制造价预算报告书，做到预算切合实际，实事求是。施工质量控制\n按照有关施工规范要求及施工图纸进行施工，接受监理人员的管理监督，在施工现场设置专门的施工安全、质量监督检查负责人员，确保规范施工，对进场材料、设备进行必要的质量检查跟踪，确保材料符合国标要求、设备三证齐全，把好质量关，严禁劣质产品进场。安全措施1、开工前对相关参加施工人员进行安全技术培训，制定相应的安全施工措施。2、施工现场设置专职安全员，对施工现场经常巡查，监督落实安全措施的实施情况。3、施工过程中，所有专业技术工种必须持证上岗。
