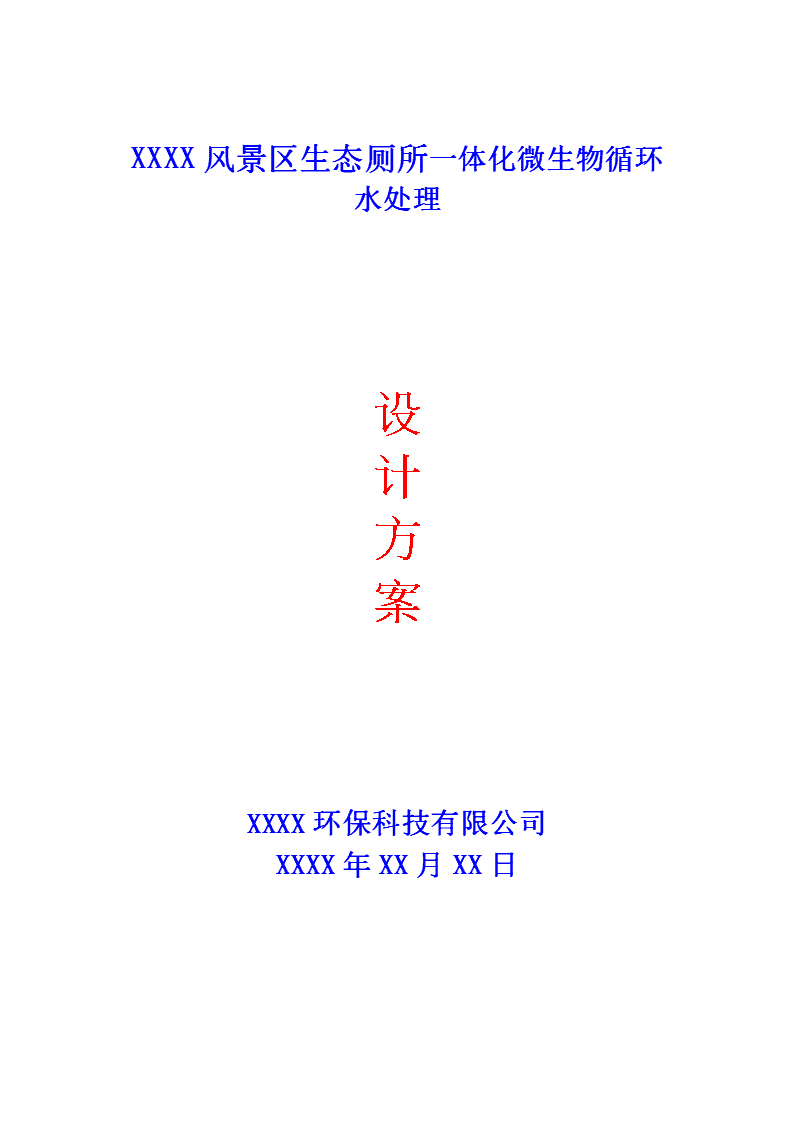

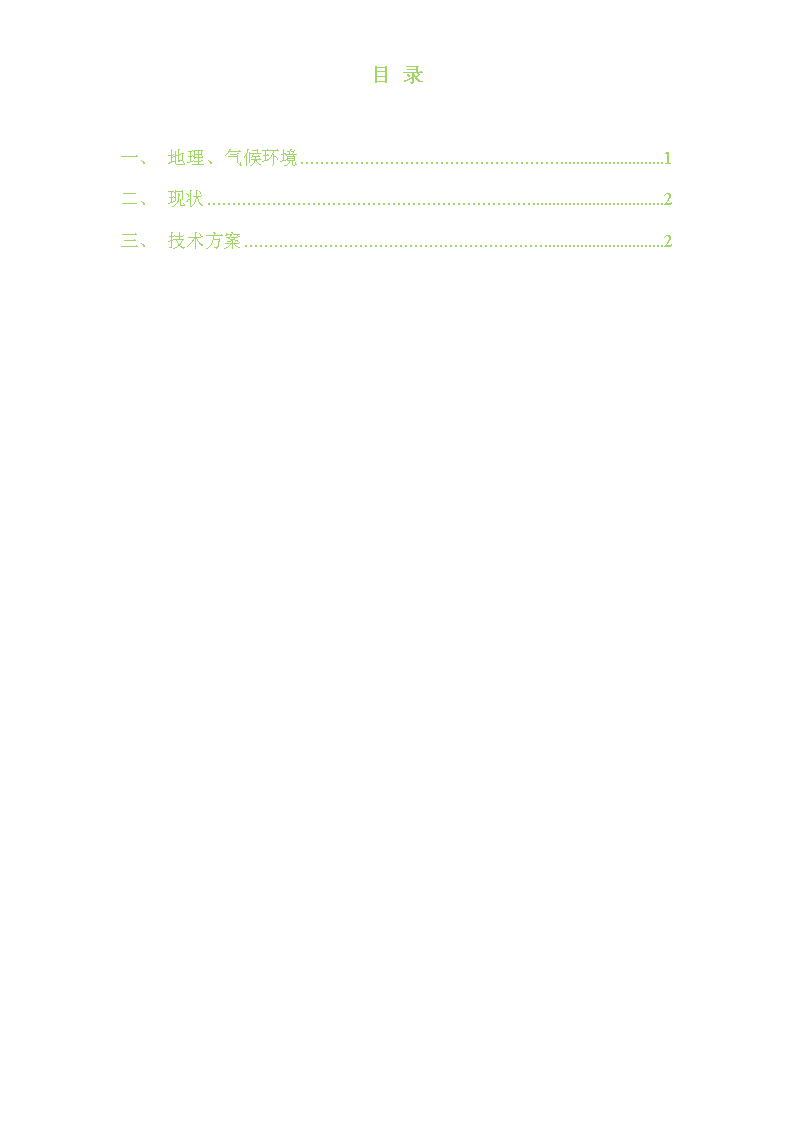

XXXX风景区生态厕所一体化微生物循环水处理设计方案XXXX环保科技有限公司XXXX年XX月XX日\n目录一、地理、气候环境1二、现状2三、技术方案2\n初步方案XXXX风景区生态厕所一体化微生物循环水处理设计方案一、地理、气候环境XXXX位于A省B市C县D乡，属于E山系拱王山脉余脉，最高海拔4247米，地貌的主要特征是：①起伏巨大的山原峡谷；②无平原和大中型盆地；③第四纪冰川遗迹与冰蚀地貌突出；④冻土地貌比较发育；⑤新生代以来地面抬升的玄武岩山地十分明显。峰山体形形似轿子而得名，XXXX砥柱千仞，立体气候明显，地质地貌景观具有较高的观赏和科考价值，动植物资源丰富，冬季冰雪覆盖，是距离A省省会B最近的一座极具开发潜力的雪山，以其独特的自然景观吸引着越来越多的登山旅游爱好者，主景区是集万亩杜鹃花海，高山天池，七彩瀑布，轿子佛。为国家AAAA级风景区。区位图13\n初步方案一、现状目前景区公共卫生间前期因蹲位布置形式为架空层旱厕（详见：附图），为减少对景区周围环境的污染，卫生间废弃物均通过在蹲坑下方设置塑料袋方式进行人工收集、背运景区外围指定区域处理，因原蹲坑布置特点及景区特殊性受限，无法进行大量卫生间废弃物处理，为较少卫生间污水产生及减少工作人员卫生间废弃物处理量，只有放弃蹲坑冲洗方式，导致卫生间整体卫生环境较差、气味重，而景区公共卫生间作为一个景区必不可少的重要配套设施，对游客的第一印象尤为重要。为了提高景区综合影响力，给游客留下一个干净、舒适的旅游环境，真正享受融入大自然的乐趣，我方根据现场实际情况、当地气候、地貌条件及相应环保要求，建议对其景区公共卫生间局部进行改造及卫生间污水、排泄物系统化达标处理及定期清掏，进行回用。二、技术方案收集方式：高压气水冲+微生物处理系统用电方式：AV220V/50Hz电源用水方式：循环用水排放方式：定期清掏适应地区：高海拔和极寒地区温度≥-20°C突出特点优势：循环用水无需水源，满足少水、缺水地区使用。高效冲洗+抽风换气+飘香除味，良好如厕体验。系统设备自动控制故障率低，管理维护简单。单座蹲位每日可满足800—1000人次使用，且单次用水量≤600ml。13\n初步方案水质达到城市杂用水水质[GB/T18920-2002]标准，环保无污染。保温隔热，在高海拔和极寒地区可正常使用。1、收集系统：收集部分采用高压气水冲系统，便器采用专用不锈钢蹲便器，易于清洁打理，即保证良好的冲厕效果的同时，又能大幅度节水，可与循环处理系统无缝配合。高压气水冲厕技术是通过高压气体驱动水流冲洗便器内壁，冲水压力大范围广，可实现用普通水冲厕所十分之一的水（单次冲厕用水量约为0.6L左右）将便器彻底冲洗干净。便盆采用专用喷嘴，气水混合雾化喷出，喷嘴斜口角度调整可形成附壁涡流，大大提高冲刷效2、处理系统：处理部分采用一体化微生物水循环处理系统，利用成熟的污水处理技术，将污物通过物理和生化作用双重降解处理，将处理好的水体供洁具循环使用，活性淤泥定期清掏可作有机肥资源化利用，实现真正意义上的环保零排放。厕所无需铺设给排水管道，无须污水管网或化粪池。人体的尿液与粪便主要是由水、有机物以及氮、磷、钾等微量元素等组成。尿液里的水分占到90%以上，有机物约占5%左右；粪便里的水占到70%，有机物约占25%左右，同时含有大量的细菌。本设计采用一体化微生物处理设备通过微生物生化方式来解决厕所环保处理排放问题。3、一体化生化处理环节预处理调节池+厌氧水解酸化池（厌氧池）+生物接触氧化池（好氧池）+沉淀池+消毒池+清水池13\n初步方案13\n初步方案施工说明：因景区地理环境、气候特殊，导致施工材料搬运受限及各配套设施易受冻损坏，故一体化微生物处理装置采用碳钢现场焊接、组装施工，施工中所需埋设、敷设给排水管网均进行保温处理，以防止冰冻损坏。注：后续设备运行期间需确保供电正常，避免长时间停电，导致微生菌死亡而影响污水处理效果。上述为我单位经现场考察后，结合实际情况综合考虑拟定出的初步实施方案，针对我单位提出的初步实施方案，请贵单位综合考虑此方案的可行性及提出宝贵建议。待方案可行、确定后，我单位最后根据修改确定后实施方案进行下一步方案调整、深化。在此，我单位也期望能与贵单位进行进一步交流及进行后期事宜的合作。若我公司有幸能与贵单位合作，我公司保证与贵单位密切配合，严格履行我单位全部责任和义务，我单位同时相信，我们能为贵单位提供满意的实施效果及合作服务。XXXX环保科技有限公司XXXX年XX月XX日13\n初步方案厕所一现状图：13\n初步方案厕所一调整示意方案图：13\n初步方案改造后内饰参考图：13\n初步方案厕所二现状图13\n初步方案厕所二调整示意方案图：13\n初步方案改造后内饰参考图：13\n初步方案生态厕所改造成本概算及材料清单编号NO:HL-0906名称生态厕所改造交货方式现场施工生产周期30天付款方式价格清单：产品名称型号/规格单位数量单价（￥）小计（￥）备注生态厕所室内装修改造10蹲位------座1含材料费人工费前端收集系统生态厕所室内装修改造3蹲位------座1含材料费人工费前端收集系统一体化水循环设备（3蹲位）------套1一体化水循环设备（10蹲位）------套1处理设备保温恒温系统（3蹲位）------套1处理设备保温恒温系统（10蹲位）------套1材料运输费（2套）项1不含索道运输及人工搬运合计13\n初步方案材料清单：序号改造项目材料内容1原厕所设备拆除原始厕间蹲便器、小便器、地板、隔断、洗手间拆除2原厕所底盘加固30*50*1.5，100*100*3镀锌钢管焊接加固原始底盘3前端收集设备增加增加高压气水冲蹲便器、马桶。小便器换新4管路更换改造110PE，75PE排污管.25PPR给水管。5后端处理设备增加一体化水循环设备；配电箱；空压机6室内装修墙面：竹纤维集成墙板，地面：600*600防滑地板砖及踢脚线顶面：铝扣板集成吊顶，隔断：优质成品隔断，厕间：手纸盒、扶手、飘香机7厕间门更换厕间门更换为钛合金门8新增通风换气系统增加排风扇9新增保温系统给排水管路保温；后端处理设备保温10更换照明系统更换线路，及灯具13
