8废水处理方法、技术和流程 49页

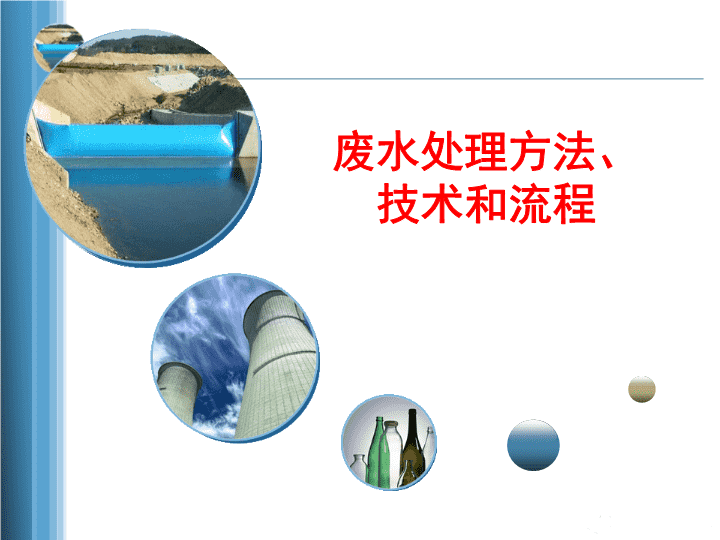

化工节能与减排张頔E-mail：\n目录能量降级与热力学第二定律轴功、各种热效应的计算有效能衡算和有效能效率热力学分析的基本方法噪声污染及控制目录热管、热泵和夹点技术能量的合理利用稳流体系热力学第一定律废水处理方法、技术和流程废固处理及利用废气污染的预防措施及治理\n废水处理方法、技术和流程\n一、水体污染物的来源定义：水污染是指水资源在使用过程中由于丧失了使用价值而被废弃排放，并以各种形式使受纳水体受到影响的现象。\n主要指城市居民聚集地区所产生的生活污水电器制造废水轻工废水电镀工业废水冶金工业废水采矿废水含热废水生活污染源农业污染源工业污染源农业污染源包括农业牲畜粪便、污水、污物、农药、化肥、用于灌溉的城市污水、工业污水等。把向水体排放或释放污染物的来源和场所称为水体的污染源，根据来源不同分类，可以分为三类：\n二、水体污染物的分类及其危害无机无毒污染物有机无毒污染物无机有毒污染物有机有毒污染物悬浮状污染物酸、碱、无机盐类污染物氮、磷等植物营养物主要指碳水化合物、蛋白质、油脂、氨基酸等非重金属的无机毒性物质：氰化物(CN－)、砷(As)重金属毒性物质有机氯化合物：多氯联苯(PCB)和有机氯农药多环有机化合物：酚类，芳香烃类物质水体中的污染物大致分类如下：\n三、水体污染的水质指标水体污染主要表现为水质在物理、化学、生物学等方面的变化特征。所谓水质指标就是指水中杂质具体衡量的尺度。水质指标的类型及含义如下：色度水的感官性状指标之一。当水中存在着某种物质时，可使水着色，表现出一定的颜色，即色度。规定1mg/L以氯铂酸离子形式存在的铂所产生的颜色，称为1度。色度仪\n浊度表示水因含悬浮物而呈浑浊状态，即对光线透过时所发生阻碍的程度。水的浊度大小不仅与颗粒的数量和性状有关，而且同光散射性有关，我国采用1L蒸馏水中含lmg二氧化硅为一个浊度单位，即1度。浊度仪\n硬度水的硬度是由水中的钙盐和镁盐形成的。硬度分为暂时硬度(碳酸盐)和永久硬度(非碳酸盐)，两者之和称为总硬度。水中的硬度以“度”表示，lL水中的钙和镁盐的含量相当于lmg/L的CaO时，叫做l度。\n溶解氧溶解在水中的分子态氧，叫溶解氧。20℃时，0．1MPa下，饱和溶解氧含量为9×10-6。它来自大气和水中化学、生物化学反应生成的分子态氧。溶解氧测定仪\n化学需氧量是在一定的条件下，采用一定的强氧化剂处理水样时，所消耗的氧化剂量。它是表示水中还原性物质多少的一个指标，以mg/L表示。目前应用最普遍的是酸性高锰酸钾氧化法与重铬酸钾氧化法，但两种氧化剂都不能氧化稳定的苯等有机化合物。它是水质污染程度的重要指标，COD的的数值越大表明水体的污染情况越严重。化学需氧量测定仪\n生化需氧量在好氧条件下，微生物分解水中有机物质的生物化学过程中所需要的氧量。目前，国内外普遍采用在20℃下，五昼夜的生化耗氧量作为指标，即用BOD5表示。单位以mg/L表示。生化需氧量测定仪\n总有机碳水体中所含有机物的全部有机碳的数量。其测定方法是将所有有机物全部氧化成CO2和H2O，然后测定所生成的CO2量。总有机碳测定仪\n总需氧量氧化水体中总的碳、氢、氮和硫等元素所需之氧量。测定全部氧化所生成的CO2、H2O、NO和SO2等的总需氧量。\n残渣和悬浮物在一定温度下，将水样蒸干后所留物质称为残渣。它包括过滤性残渣(水中溶解物)和非过滤性物质(沉降物和悬浮物)两大类。悬浮物就是非过滤性残渣。\n电导率是截面lcm2，高度为1cm的水柱所具有的电导。它随水中溶解盐的增加而增大。电导率的单位为s／cm。电导率仪\nPH指水溶液中，氢离子(H＋)浓度的负对数，即：pH＝－1g[H＋]，为了便于书写，如pH＝7，实际上是，n(H+)=0.000000l=10—7mol/L，pH的范围从0到14。pH等于7时表示中性，小于7时表示酸性,大于7时，则为碱性。PH计\n四、化工废水的来源与特点化工废水分类主要来自基本有机原料、合成材料（如合成塑料、合成橡胶、合成纤维）、农药、染料等行业排出的废水如氯碱、感光材料、涂料等行业如无机盐、氮肥、磷肥、硫酸、硝酸及纯碱等行业排出的废水含有机物的废水含有机、无机物的废水含无机物的废水\n化工废水的主要来源化工生产的原料和产品在生产、包装、运输、堆放的过程中因一部分物料流失又经雨水或用水冲刷而形成的废水化学反应不完全而产生的废料。如残余浓度低且成分不纯的物料常常以废水的形式排放出来化学反应中副反应过程生成的废水冷却水，若采用冷却水与反应物料直接接触的直接冷却方式，则不可避免地排出含有物料的废水地面和设备冲洗水和雨水，因常夹带某些污染物最终形成废水\n化工废水的特点废水排放量大污染物种类多污染物毒性大、不易生物降解废水中含有有害污染物较多化工废水的水量和水质视其原料路线、生产工艺方法及生产规模不同而有很大差异污染范围广\n掌握化工废水的处理技术化工废水处理技术\n五、物理法定义：通过物理作用和机械力分离或回收废水中不溶解悬浮污染物质(包括油膜和油珠)，并在处理过程中不改变其化学性质的方法称为物理处理法。1.均衡与调节设备-----调节池长方形调节池：特点-----在池内设有若干折流隔墙，使废水在池内来回折流。折流式调节池：优点-----调节池容积大小可视废水的浓度、流量变化、要求的调节程度及废水处理设备的处理能力来确定，做到既经济又满足废水处理系统的要求。\n2.沉淀定义：沉淀是利用废水中悬浮物密度比水大，可借助重力作用下沉的原理而达到液固分离目的的一种处理方法。分类：沉淀根据废水中悬浮物的沉淀现象可分四种类型：自由沉淀、絮凝沉淀、拥挤沉淀和压缩沉淀。设备-----沉淀池普通沉淀池斜板斜管沉淀池平流式竖流式辐射式优点是构造简单、沉淀效果好、性能稳定。缺点是排泥困难、占地面积大。\n\n3.筛除与过滤定义：利用过滤介质截留废水中的悬浮物，也叫筛滤截留法。筛滤截留法的实质----让废水通过一层带孔眼的过滤装置或介质，尺寸大于孔眼尺寸的悬浮颗粒则被截留。过滤介质----钢条、筛网、滤布、石英砂、无烟煤、合成纤维、微孔管等。常用的过滤设备----格栅、栅网、微滤机、砂滤器、真空滤机、压滤机等(后两种滤机多用于污泥脱水)。\n4.隔油定义：隔油主要用于对废水中可浮油的处理，它是利用水中油品与水密度的差异与水分离并加以清除的过程。设备----隔油池平流式隔油池斜流式隔油池优点：构造简单，运行管理方便，除油效果稳定。缺点：是体积大、占地面积大、处理能力低、排泥难，出水中仍含有乳化油和吸附在悬浮物上的油分，一般很难达到排放要求。特点：该装置结构简单，占地面积小，易管理，能除去水中粒径为15μm以上的油粒。\n5.离心分离定义----废水中的悬浮物借助离心设备的高速旋转，在离心力的作用下与水分离的过程叫离心分离。原理----含悬浮物的废水在高速旋转时，由于悬浮颗粒和废水的质量不同，所受到的离心力大小不同，质量大的被甩到外圈，质量小的则留在内圈，通过不同的出口将它们分别引导出来，从而使悬浮物与水分离。设备水力旋流器高速离心机重力式压力式优点----体积小，单位容积的处理能力高，构造简单，使用方便，易于安装维护。缺点----水泵和设备易磨损，所以设备费用高，耗电较多。一般只用在小批量的、有特殊要求的废水处理。\n六、化学法定义：化学法(或化学处理法)是利用化学作用处理废水中的溶解物质或胶体物质，可用来去除废水中的金属离子、细小的胶体有机物、无机物、植物营养素(氮、磷)、乳化油、色度、臭味、酸、碱等，对于废水的深度处理也有着重要作用。氧化还原法1234中和法混凝法电化学法\n1.中和法中和就是酸碱相互作用生成盐和水，也即pH调整或称为酸碱度调整。酸、碱废水的中和方法有：酸、碱废水互相中和:以废治废、既简便又经济；投药中和:可以处理任何浓度、任何性质的酸碱废水;过滤中和：可以进行废水的pH调整。\n定义：混凝法是废水处理中一种经常采用的方法，它处理的对象是废水中利用自然沉淀法难以沉淀除去的细小悬浮物及胶体微粒，可以用来降低废水的浊度和色度，去除多种高分子有机物、某些重金属和放射性物质；此外，混凝法还能改善污泥的脱水性能。----优点：设备简单，操作易于掌握，处理效果好，间歇或连续运行均可以；----缺点：运行费用高，沉渣量大，且脱水较困难；2.混凝法\n混凝原理双电层作用原理------这一原理主要考虑低分子电解质对胶体微粒产生中和作用，以引起胶体微粒凝聚。化学架桥作用原理------当废水中加入少量的高分子聚合物时，聚合物即被迅速吸附结合在胶体微粒表面上。开始时，高聚物分子链节的一端吸附在一个微粒表面上，该分子未被吸附的一端就伸展到溶液中去，这些伸展的分子链节又会被其它的微粒所吸附，于是形成一个高分子链状物同时吸附在两个以上的胶体微粒表面的情况。各微粒依靠高分子的连接作用构成某种聚集体，结合为絮状物这种作用称为吸附架桥作用。由高分子架桥形成的聚集体中，各微粒并未达到直接接触，而且也未达到电中和脱稳状态，因此，吸附架桥实质上仍是一种聚合物过量状态。\n混凝过程及投药方法沉淀混合反应投药干法是把经过破碎、易于溶解的药剂直接投入废水中。湿法是将混凝剂和助凝剂配成一定浓度的溶液，然后按处理水量大小定量投加。将药剂迅速、均匀地投加到废水中，以压缩废水中的胶体颗粒的双电层，降低或消除胶粒的稳定性，使废水中胶体能互相聚集成较大的微粒促使失去稳定的胶体粒子碰撞结合，成为可见的矾花绒粒混凝沉淀处理流程\n3.氧化还原法定义：通过药剂与污染物的氧化还原反应，将废水中有害的污染物转化为无毒或低毒物质的方法。废水处理中最常采用的氧化剂是空气、臭氧、二氧化氯（ClO2）、氯气（Cl2）、高锰酸钾（KMnO4）等。药剂还原法在废水处理中应用较少，只限于某些废水（如含铬废水）的处理，常用的还原剂有硫酸亚铁（FeSO4）、亚硫酸盐、氯化亚铁（FeCl2）、铁屑、锌粉、硼氢化钠等。\n七、物理化学法1.吸附法吸附过程原理：吸附是利用多孔固体吸附剂的表面活性，吸附废水中的一种或多种污染物，达到废水净化的目的。根据固体表面吸附力的不同，吸附可分为以下三种类型：1物理吸附：吸附剂和吸附质之间通过分子间力产生的吸附为物理吸附。它是可逆的。2化学吸附：吸附剂和吸附质之间发生由化学键力引起的吸附为化学吸附。它是不可逆的。3离子交换吸附：是通常所指的离子交换。\n2.萃取法定义：利用与水不相溶解或极少溶解的特定溶剂同废水充分混合接触，使溶于废水中的某些污染物质重新进行分配而转入溶剂，然后将溶剂与除去污染物质后的废水分离，从而达到废水净化和回收有用物质的目的。采用的溶剂称为萃取剂，被萃取的物质称为溶质，萃取后的萃取剂称萃取液（萃取相），残液称为萃余液（萃余相）。特点：萃取法具有处理水量大，设备简单，便于自动控制，操作安全、快速、成本低等优点，因而该法具有广阔的应用前景。目前仅用于为数不多的几种有机废水和个别重金属废水的处理。\n萃取工艺设备萃取工艺包括混合、分离和回收三个主要工序。根据萃取剂与废水的接触方式不同，萃取操作有间歇式----工艺及计算与间歇吸附相同。连续式----设备常用的有填料塔、筛板塔、脉冲塔、转盘塔和离心萃取机。①往复叶片式脉冲筛板塔②离心萃取机\n3.浮选法定义：利用高度分散的微小气泡作为载体去粘附废水中的污染物，使其密度小于水而上浮到水面，实现固液或液液分离的过程。基本原理：浮选法的根据是表面张力的作用原理。当液体和空气相接触时，在接触面上的液体分子与液体内部液体分子的引力，使之趋向于被拉向液体的内部，引起液体表面收缩至最小，使得液珠总是呈圆球形存在。\n4.其他方法电渗析是在直流电场的作用下，利用阴、阳离子交换膜对溶液中阴、阳离子选择透过性（即阳膜只允许阳离子通过，阴膜只允许阴离子通过），而使溶液中的溶质与水分离的一种物理化学过程。电渗析技术越来越引起人们的重视并得到逐步推广。此方法应用在环保方面进行废水处理已取得良好的效果。但是由于耗电量很高，多数还仅限于在以回收为目的的情况下使用。\n反渗透是利用半渗透膜进行分子过滤来处理废水的一种新的方法，又称膜分离技术。因为在较高的压力作用下，这种膜可以使水分子通过，而不能使水中溶质通过，所以这种膜称为半渗透膜。利用它可以除去水中比水分子大的溶解固体、溶解性有机物和胶状物质。近年来应用范围在不断扩大，多用于海水淡化、高纯水制造及苦咸水淡化等方面。\n超过滤法是利用半透膜对溶质分子大小的选择透过性而进行的膜分离过程。超过滤法所需的压力较低，一般为0.1～0.5MPa，而反渗透的操作压力则为2～10MPa。因化工废水中含有各种各样的溶质物质，所以只采用单一的超滤方法，不可能去除不同分子量的各类溶质，一般多是与反渗透法联合使用，或者与其他处理法联合使用，多用于物料浓缩。\n八、生物处理法定义：废水的生物处理法就是利用微生物新陈代谢功能，使废水中呈溶解和胶体状态的有机污染物被降解并转化为无害的物质，使废水得以净化。分类：生物处理法的工艺根据参与的微生物种类和供氧情况，分为好氧生物处理和厌氧生物处理。\n1、好氧生物处理活性污泥法活性污泥是活性污泥中曝气池的净化主体，生物相较为齐全，具有很强的吸附和氧化分解有机物的能力。生物膜法是靠生物滤池实现的。普通生物滤池的工作原理是：废水通过布水器均匀地分布在滤池表面，滤池中装满滤料，废水沿滤料向下流动，到池底进入集水沟、排水渠并流出池外。在滤料表面覆盖着一层粘膜，在粘膜上长着各种各样的微生物，这层膜被称为生物膜。生物滤池的工作实质，主要靠滤料表面的生物膜对废水中有机物的吸附氧化作用。\n2、厌氧生物处理水解酸化阶段产氢产乙酸阶段产甲烷阶段基本原理是指在无分子氧的条件下通过厌氧微生物(或兼氧微生物)的作用，将废水中的有机物分解转化为甲烷和二氧化碳的过程。厌氧过程主要依靠三大主要类群的细菌，即水解产酸细菌、产氢产乙酸细菌和产甲烷细菌的联合作用完成。三个阶段\n3.生物处理法的技术进展纯氧曝气法深层曝气法深井曝气池生物接触氧化法活性污泥法新进展生物膜法的新进展\n认识典型的化工废水处理一、炼油废水的处理流程冷却废水含油废水含硫废水含碱废水含酸废水含盐废水是冷却馏分的间接冷却水，温度较高，有时由于设备渗漏等原因，冷却废水经常含油，但污染程度较轻主要来源于催化及焦化装置，精馏塔塔顶分离器、油气洗涤水及加氢精制等。主要污染物是硫化物、油、酚等含油废水大部分来源于油品与油气冷凝油、油气洗涤水、机泵冷却水、油罐洗涤水以及车间地面冲洗水主要来自汽油、柴油等馏分的碱精制过程。主要含过量的碱、硫、酚、油、有机酸等来自水处理装置、加酸泵房等。主要含硫酸、硫酸钙等主要来自原油脱盐脱水装置，除含大量盐分外，还有一定量的原油炼油废水的来源、分类\n\n二、小氮肥废水的处理流程废水处理工艺流程\n三、城市污水的处理流程\n认识水体污染的综合防治改革或改进工艺，减少污染充分利用水体的自净能力加强对水体及污染源的监测与管理提高废水处理技术水平控制措施水体污染综合防治是指从整体出发综合运用各种措施，对水环境污染进行防治。就水污染综合防治的实际效果而言，应当从“控制措施”和“废水利用”两个方面入手。废水利用循环使用废水，降低排放量回收废水中有价值的物质
