污水处理厂二沉池计算 4页

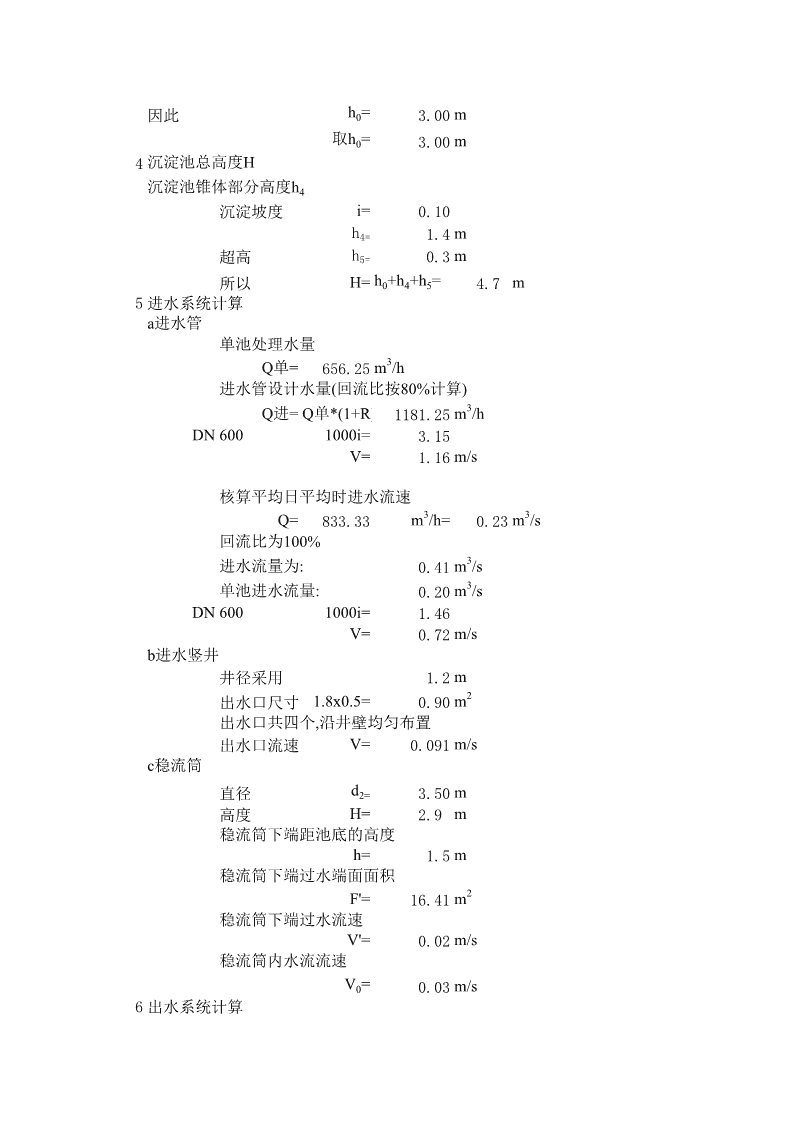

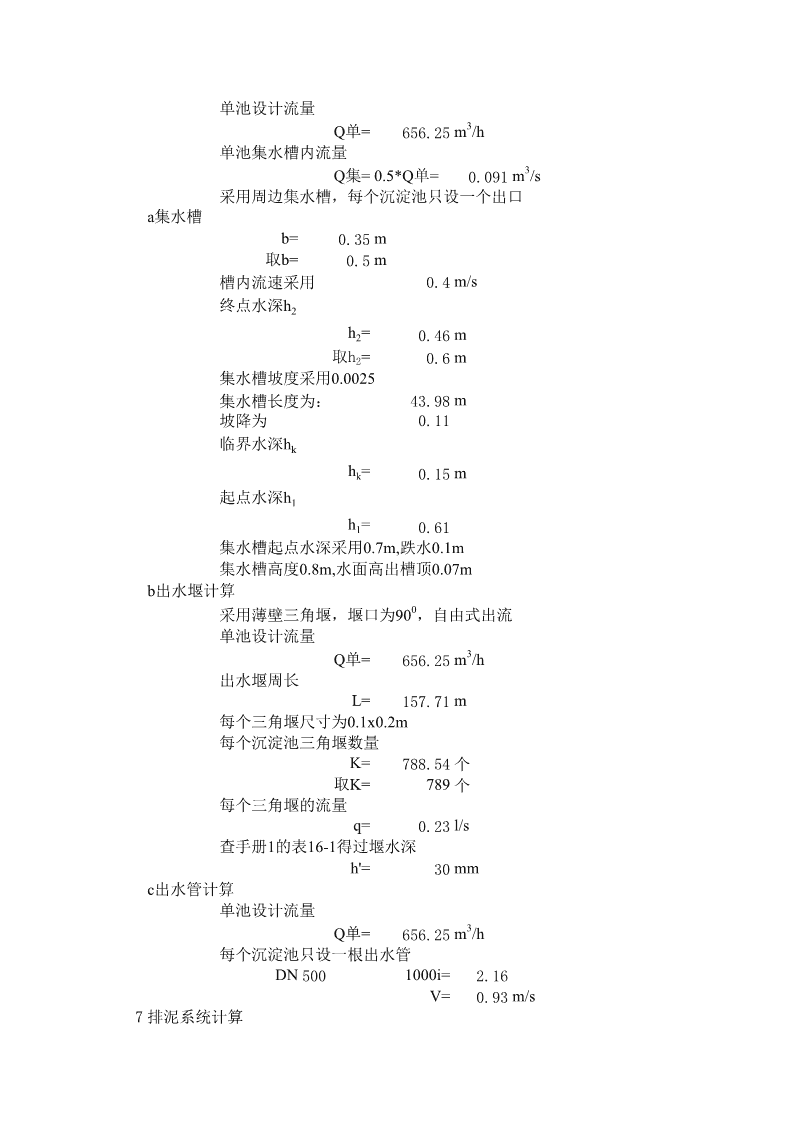

XX污水处理厂辐流式二沉池设计计算一主要设计参数:1设计规模Q=21000m330/d=875.00m/h2总变化系数Kz=1.53日变化系数Kd=1.24时变化系数Kh=1.255设计流量33Q=KzXQ0=1312.5m/h=31500m/d0.364583二设计计算1沉淀部分水面面积:沉淀池个数N=2水力表面负荷32q水=1.00m/h.m二沉池总面积2F总=1312.50m沉淀池直径:D=28.91m取D=28.00m实际水面面积:2F实=1231.50m实际表面负荷:32q实=1.07m/h.m2出水堰负荷计算:单池设计流量:3Q单=656.25m/h单池过水堰长度:L=157.71m出水堰负荷:33q堰=4.16m/h.m=99.9m/d.m3沉淀池周边水深:沉淀时间t=2.5h沉淀池有效水深h1=2.66m取h1=2.5m缓冲层高度h2=0.3m刮泥板高度h3=0.2m\n因此h0=3.00m取h0=3.00m4沉淀池总高度H沉淀池锥体部分高度h4沉淀坡度i=0.10h4=1.4m超高h5=0.3m所以H=h0+h4+h5=4.7m5进水系统计算a进水管单池处理水量3Q单=656.25m/h进水管设计水量(回流比按80%计算)3Q进=Q单*(1+R)=1181.25m/hDN6001000i=3.15V=1.16m/s核算平均日平均时进水流速33Q=833.33m/h=0.23m/s回流比为100%3进水流量为:0.41m/s3单池进水流量:0.20m/sDN6001000i=1.46V=0.72m/sb进水竖井井径采用1.2m2出水口尺寸1.8x0.5=0.90m出水口共四个,沿井壁均匀布置出水口流速V=0.091m/sc稳流筒直径d2=3.50m高度H=2.9m稳流筒下端距池底的高度h=1.5m稳流筒下端过水端面面积2F'=16.41m稳流筒下端过水流速V'=0.02m/s稳流筒内水流流速V0=0.03m/s6出水系统计算\n单池设计流量3Q单=656.25m/h单池集水槽内流量3Q集=0.5*Q单=0.091m/s采用周边集水槽，每个沉淀池只设一个出口a集水槽b=0.35m取b=0.5m槽内流速采用0.4m/s终点水深h2h2=0.46m取h2=0.6m集水槽坡度采用0.0025集水槽长度为：43.98m坡降为0.11临界水深hkhk=0.15m起点水深h1h1=0.61集水槽起点水深采用0.7m,跌水0.1m集水槽高度0.8m,水面高出槽顶0.07mb出水堰计算0采用薄壁三角堰，堰口为90，自由式出流单池设计流量3Q单=656.25m/h出水堰周长L=157.71m每个三角堰尺寸为0.1x0.2m每个沉淀池三角堰数量K=788.54个取K=789个每个三角堰的流量q=0.23l/s查手册1的表16-1得过堰水深h'=30mmc出水管计算单池设计流量3Q单=656.25m/h每个沉淀池只设一根出水管DN5001000i=2.16V=0.93m/s7排泥系统计算\n出泥管回流比按1.0设计每日干泥量2.86吨/天,含水率99.2%3每小时排泥量:14.90m/h3单池污泥量Q单=671.15m/h每个沉淀池只设一根出泥管DN4001000i=2.73V=1.48m/s8放空管每池设一根DN400的放空管9排渣管每池设一根DN300的排渣管以上仅供参考。
