生活污水处理设备联锁控制说明 6页

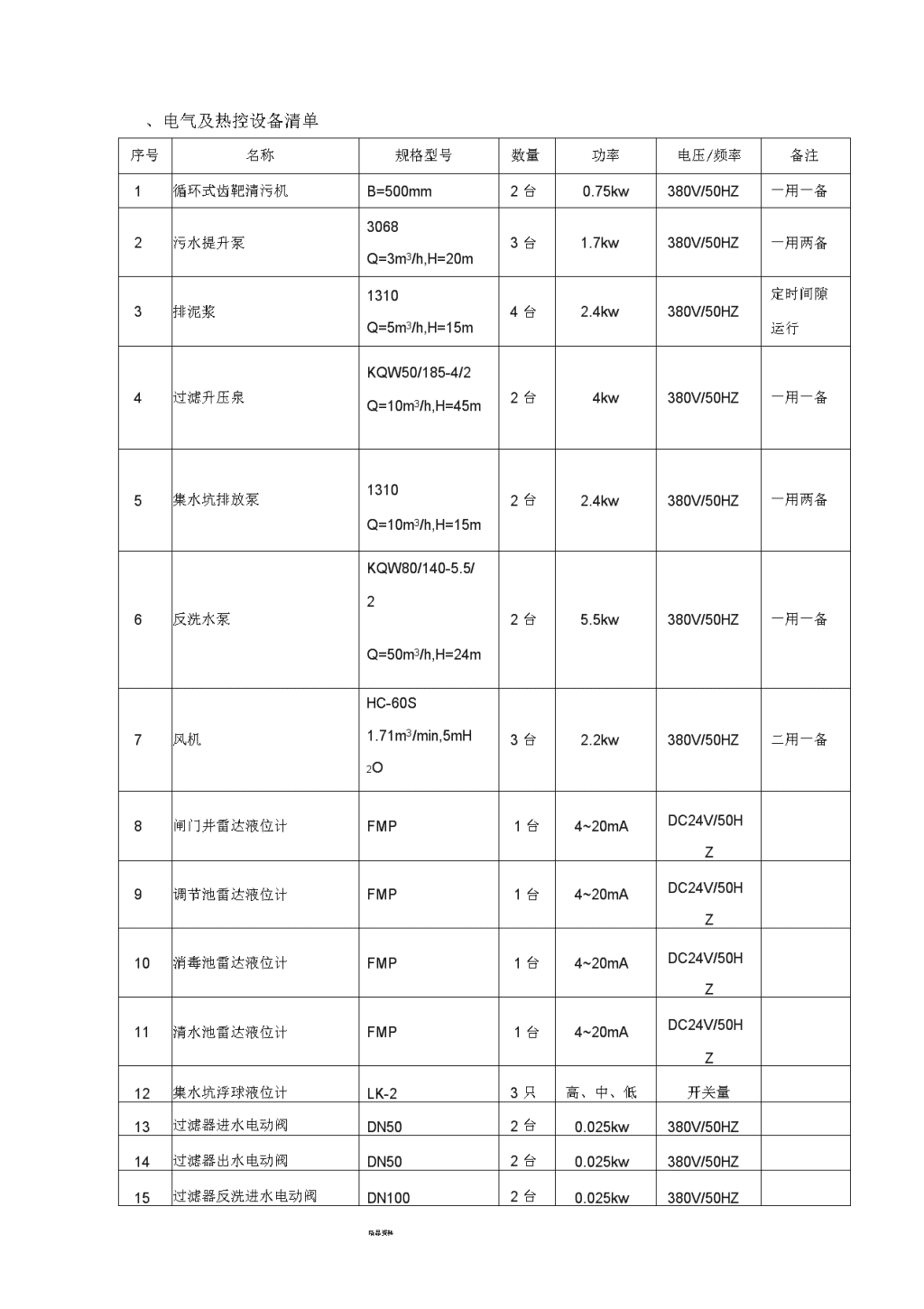

华能重庆两江新区天然气冷热电三联供工程燃气联合循环机组生活污水处理站设备联锁控制说明\n宜兴市四方水处理有限公司2013.11精品资料\n、电气及热控设备清单序号名称规格型号数量功率电压/频率备注1循环式齿靶清污机B=500mm2台0.75kw380V/50HZ一用一备2污水提升泵3068Q=3m3/h,H=20m3台1.7kw380V/50HZ一用两备3排泥浆1310Q=5m3/h,H=15m4台2.4kw380V/50HZ定时间隙运行4过滤升压泉KQW50/185-4/2Q=10m3/h,H=45m2台4kw380V/50HZ一用一备5集水坑排放泵1310Q=10m3/h,H=15m2台2.4kw380V/50HZ一用两备6反洗水泵KQW80/140-5.5/2Q=50m3/h,H=24m2台5.5kw380V/50HZ一用一备7风机HC-60S1.71m3/min,5mH2O3台2.2kw380V/50HZ二用一备8闸门井雷达液位计FMP1台4~20mADC24V/50HZ9调节池雷达液位计FMP1台4~20mADC24V/50HZ10消毒池雷达液位计FMP1台4~20mADC24V/50HZ11清水池雷达液位计FMP1台4~20mADC24V/50HZ12集水坑浮球液位计LK-23只高、中、低开关量13过滤器进水电动阀DN502台0.025kw380V/50HZ14过滤器出水电动阀DN502台0.025kw380V/50HZ15过滤器反洗进水电动阀DN1002台0.025kw380V/50HZ精品资料\n16过滤器反洗出水电动阀DN1002台0.025kw380V/50HZ17过滤器正洗电动阀DN502台0.025kw380V/50HZ18电磁流量计DN652台4~20mA220V/50HZ19压力变送器配套4台4~20mADC24V/50HZ说明：设备总功率：46.85kw,运行功率：23.65kw、买方提供电源一回路至卖方就地控制柜。电源容量要求：卖方就地控制柜电源：380/220V50Hz15KVA一回三、卖方提供所供设备的就地控制柜，买方提供MCC柜，系统内的联锁及自动控制由买方DCS实现。就地控制柜和MCC柜都应具有“就地”和“远方”控制切换开关，在控制柜内均设置各电气点的启、停按钮，对其电气点实现手动控制。当就地控制柜处于远方控制状态时，可接受买方DCS系统对每一被控对象的直接控制操作。四、DCS连锁控制要求如下：1、循环式齿靶清污机由调节池雷达液位计控制，正常情况下，调节池中位时，循环式齿靶清污机运行，低位时设备停运。循环式齿靶清污机为一用一备，每台循环式齿靶清污机连续运行6小时（时间可调），自动切换至另一台设备。当任意一台循环式齿靶清污机故障时发出报警信号并自动切换至另一台风机循环式齿靶清污机。2、调节池污水提升泵由DCS根据调节池雷达液位计控制，超高位时启动二台污水提升泵，中位时启动一台污水提升泵，至低位时停止污水提升泵。污水提升泵为一用二备，3、初沉池、二沉池排泥泵由DCS定时间隙运行，12小时定时运行5分钟（时间可调）4、曝气风机与污水提升泵连锁运行，在任何一台污水提升泵运行时，启动二台风机，风机为二用一备，循环交替运行，在污水提升泵停止运行时，风机为间隙运行，开30分钟，停60分钟（时间可调）。当风机故障时发出报警信号并自动切换至另一台风机。5、过滤升压泵由消毒池雷达液位计控制，高液位时运行过滤升压泵，至低液位时停止精品资料\n过滤升压泵，过滤升压泵为一用一备，当一台过滤开压泵故障时发出故障信号并自动切换至另一台过滤升压泵。6、过滤器运行为一用一备，正常运行的过滤器进水、出水电动阀门打开，反洗进水、反洗排水电动阀门关闭；当过滤器反洗时，进水、出水电动阀门关闭，反洗进水、反洗排水电动阀门打开，反洗结束后，过滤器阀门回复正常运行状态。7、反洗水泵由清水池雷达液位计和过滤器进出口压差或过滤器运行时间控制，当清水池在中液位时，并且过滤器达到反洗要求时启动反洗水泵，当清水池低液位时停止运行反洗水泵。同时另一台反洗水泵可把清水池清水提升至用水点。反洗水泵为一用一备，当一台反洗水泵故障时发出故障信号，由运行人员手动切换至另一台反洗水泵。注：1.以上控制说明仅供编程时参考，整个生活污水处理设备（包括买方其它配套设备）安装调试结束后，应根据实际运行情况需要对程序数据进行修正，确保系统安全、正常、自动运行。2.控制柜采用不锈钢，钢板厚度不小于2.0MM。我方就地控制柜只需控制二台循环式齿靶清污机和二台集水坑排放泵，其余动力设备由业主MCC柜提供动力电源,并有业主DCS实现自动控制。精品资料\nWelcomeToDownload!!!欢迎您的下载，资料仅供参考！精品资料
