给排水设计说明书 15页

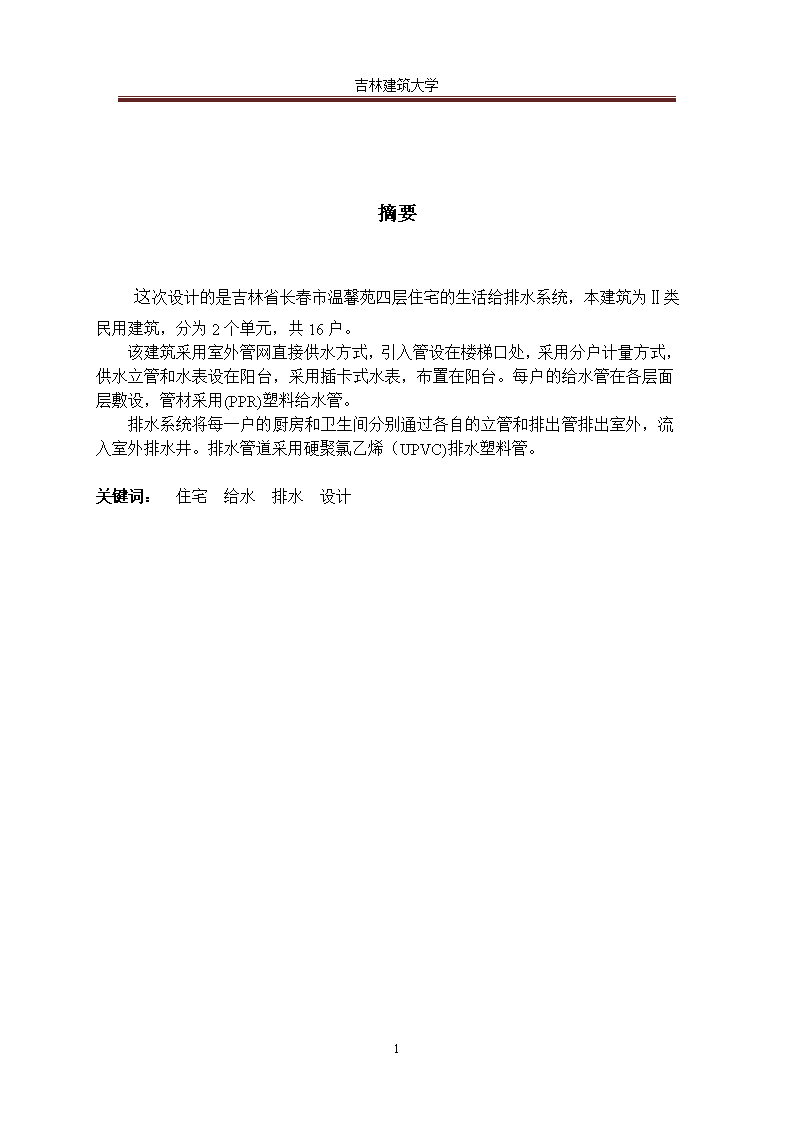

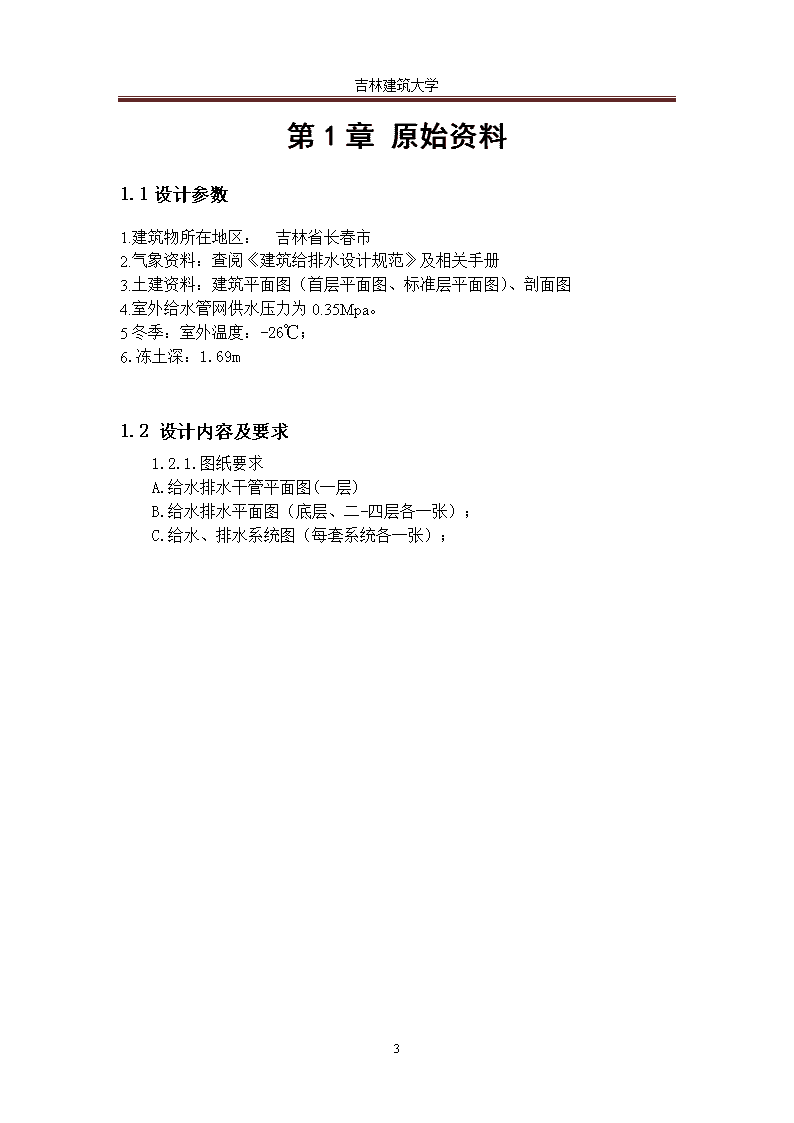

'吉林建筑大学摘要这次设计的是吉林省长春市温馨苑四层住宅的生活给排水系统，本建筑为Ⅱ类民用建筑，分为2个单元，共16户。该建筑采用室外管网直接供水方式，引入管设在楼梯口处，采用分户计量方式，供水立管和水表设在阳台，采用插卡式水表，布置在阳台。每户的给水管在各层面层敷设，管材采用(PPR)塑料给水管。排水系统将每一户的厨房和卫生间分别通过各自的立管和排出管排出室外，流入室外排水井。排水管道采用硬聚氯乙烯（UPVC)排水塑料管。关键词：住宅给水排水设计15 吉林建筑大学+目录目录1摘要2第1章原始资料31.1设计参数32.2设计内容及要求3第2章给水设计42.1工程42.2方案选择及管道布置42.2.1方案选择42.2.2一般要求42.3管才及阀门的选择42.3.1管材选择42.3.2阀门选择42.4水力计算52.4.1用水量计算52.4.2计算公式52.4.3给水水力计算7第3章排水设计93.1方案选择93.2管道平面布置93.3管道选择93.4水力计算93.4.1一般要求93.4.2计算公式93.4.3卫生间水利计算103.4.4厨房水利计算12参考文献1415 吉林建筑大学第1章原始资料1.1设计参数1.建筑物所在地区：吉林省长春市2.气象资料：查阅《建筑给排水设计规范》及相关手册3.土建资料：建筑平面图（首层平面图、标准层平面图）、剖面图4.室外给水管网供水压力为0.35Mpa。5冬季：室外温度：-26℃；6.冻土深：1.69m1.2设计内容及要求1.2.1.图纸要求A.给水排水干管平面图(一层)B.给水排水平面图（底层、二-四层各一张）；C.给水、排水系统图（每套系统各一张）；15 吉林建筑大学第2章给水设计2.1工程本工程位于长春市。主楼为长方形，共四层，层高为2.9米。每层4户，共16户。每层四户设厨房、卫生间各一个。厨房内设有洗涤盆一个，卫生间有浴盆（混合水嘴）、大便器、洗脸盆、洗衣机各一个。2.2方案选择及管道布置2.2.1方案选择1、本设计是一座4层单元式住宅楼，根据设计资料，室外给水管网所提供的水压为35m，初步确定给水系统所需压力：一般一层为10m水柱，二层为12m水柱，其余每增加一层增加4m水柱，故建筑物所需压力估算为：P=12+4*（4-2）=20水柱，所以室外给水室外管网的水压能满足四层建筑的需要，可选用直接积水方式。2.2.2管道布置1.根据土建图纸进行管网布置,引入口设置在楼梯间入口处,采用下行上给的供水方式,采用插卡式水表进行分户计量,立管和水表均设置在阳台.2.3管材及阀门选择2.3.1管材选择1、给水系统采用的管材和管件，应符合国家现行有关产品标准的要求。管材和管件的工作压力不得大于产品标准公称压力或标称的允许工作压力。2、室内的给水管道，应选用耐腐蚀和安装连接方便可靠的管材，可采用塑料给水管、塑料和金属复合管、铜管、不锈钢管及经可靠防腐处理的钢管。经抉择工给水选用PP-R塑料管.2.3.2阀门选择1、管径小于50的选用铜截止阀.15 吉林建筑大学2.4水力计算2.4.1用水量标准及用水量计算1、住宅的最高日生活用水定额小时变化系可根据住宅类别、建筑标准、卫生器具设置标准按下表确定。　住宅最高日生活用水定额及小时变化系数住宅类别卫生器具设置标准用水定额[L/(人·d)]小时变化系数使用时间（H）普通住宅有大便器、洗脸盆、洗涤盆和洗衣机、浴盆（混合水嘴）2002.5242、卫生器具的给水额定流量、当量、连接管径和最低工作压力应按下表确定。卫生器具的参数值序号给水配件额定流量（L/s）当量连接管公称管径（mm）最低工作压力（Mpa）1洗涤盆（混合水嘴）0.201.00150.0502大便器0.10.5150.0203洗脸盆（混合水嘴）0.150.75150.0504浴盆（混合水嘴）0.241.2150.065家用洗衣机水嘴0.201.00150.0502.4.2住宅生活给水管道设计秒流量计算公式设计秒流量计算公式:qg=0.2×u×Ng（书本2-5）式中，qg----计算管段的设计秒流量，L/s；u-----计算管段的卫生器具给水当量同时出流概率，%；Ng----计算管段卫生器具给水当量总数0.2----1个卫生器具给水当量的额定流量;L/s；同时出流概率计算公式:15 吉林建筑大学U=×100%—对应于不同卫生器具的给水当量平均出流概率（U0）的系数；Ng—计算管段的卫生器具给水当量总数。计算管段最大用水时卫生器给水当量平均出流概率计算公式:U0=U0—计算管段最大用水时卫生器具给水当量平均出流概率，%；—最高用水日的用水定额，L/（人·d）；m—用水人数，人；Kh—时变化系数；T—用水小时数，h。15 吉林建筑大学2.4.3给水管网水力计算：图2-1如图2-1为室内供水系统图:（1）根据轴测图选择最不利配水点，确定计算管路,即从给水立管1为最不利环路从最不利管路的支管开始编号，把给水管网划分为，，1-2，2-3，3-4，4-5，5-6,6-7,7-8,8-9,9-10。并进行水力计算计算：1-2:Ng=0.75，U=100%，qg=0.2×u×Ng=0.2×0.75×100%=0.15L/s查书中附录2.3,算出qg=0.15L/s时的管径、流速、比摩阻所以，DN=15mm,v=0.75m/s,i=0.564Kpa/m,再利用公式hi=i×l算出沿程阻力损失，l=2.068m，hi=0.564×2.068=1.17Kpa其他各管段计算相同，具体计算结果见下面表格：15 吉林建筑大学给水管网水利计算表给水管网最不利管段水力计算表计算管段编号当量总数Ng同时出流概率U（%)设计秒流量qg（L/s)管经DN（mm）流速v（m/s）每米管长沿程水头损失i（kPa/m)管段长度（m）管段沿程水头损失hy=iL（kPa）管段沿程水头损失累计∑hy（kPa)1—20.751000.15150.750.5642..11.171.172—31.25900.23200.610.2712.20.591.763—4271.50.29200.760.4001.60.642.44—5358.70.35200.920.5836.13.565.965—6451.00.41250.630.2797.62.128.086—7836.50.58250.880.3672.91.069.147—812300.72251.10.5342.91.5510.698—91626.10.84320.830.2505.61.3912.089—104016.91.35400.810.1892.20.4012.48又因为塑料管的局部损失占沿程损失的30%，所以：∑hj=30%∑hi=30%×12.48=3.74Kpa所以：H2=∑hi+∑hj=12.48+3.74=16.22Kpa用户水表设在5-6处qg=0.41L/s=1.231m3/h，查附录1-1，选LXS-15C，公称直径为15旋翼式，因此Qmax=3m3/h，hd’=qg²/kb,又因为是旋翼式水表，故kb=Q2max/100，所以水表的水头损失hd’=qg²/（Q2max/100），即hd’=1.232/(32/100)=24.3Kpa，所以H3=1.37Kpa，又H1=（2.4+1+2.9*3）×10=121Kpa，H4=50Kpa，且H=H1+H2+H3+H4=121+16.42+24.3+50=161.5Kpa<350Kpa。所以可以用直接给水方式供水。15 吉林建筑大学第3章排水设计3.1方案选择根据实际情况，建筑性质，规模，污水性质，结合市政排水制度与出炉要求综合考虑。以及管道布置的合理性，卫生间污水与厨房废水分别排放到室外污水井内。在本设计中由于建筑为多层建筑。排水立管较短，水量较小的缘故不需设专用通气管，可在排水立管顶端设申顶通气管，申顶通气管高出屋面700mm，高出长春地区最大积雪厚度，设通风帽防止外界杂物落入通气管，造成堵塞，影响通气。3.2管道的平面布置该小区采用每个单元的两户分别排放，互不影响，厨房和卫生间通过各自的立管排到室外管道布置简短顺直有利于污水的排放不影响房间的美观和正常使用。底部埋管的埋设深度按规范要求埋设，管顶厚度不应高于冻土层0.15米以上，长春冻土厚度为1.69米，室外地面高是0.45米，设计室外埋地管的深度为-2.7米满足要求。3.3管材的选择1小区室外排水管道，应优先采用埋地排水塑料管；2建筑内部排水管道应采用建筑排水塑料管及管件或柔性接口机制排水铸铁及相应管件；3当连续排水温度大于40℃时，应采用金属排水管或耐热塑料排水管；4压力排水管道可采用耐压塑料管、金属管或钢塑复合管。根据以上要求排水管材选择硬聚氯乙烯塑料管即可以满足要求同时达到投少节能的目的3.4水力计算3.4.1一般要求：⒈小区生活排水系统排水定额宜为其相应的生活给水系统用水定额的85％～95％。小区生活排水系统小时变化系数应与其相应的生活给水系统小时变化系数相同⒉卫生器具排水的流量、当量和排水管的管径应按下表确定：3.4.2计算公式㈠计算管段排水设计秒流量15 吉林建筑大学—计算管段排水设计秒流量，L/s；—计算管段卫生器具排水当量总数；—计算管段上排水量最大的一个卫生器具的排水流量，L/s；α—根据建筑物用途而定的系数。卫生器具名称、数量排水当量总数Np排水流量（L/S）管径de（mm）双格洗涤盆3.001.0050洗脸盆0.750.2550浴盆（混合水嘴）0.450.1550家用洗衣机1.500.5050大便器（冲洗水箱）4.501.501003.4.3卫生间水利计算15 吉林建筑大学图4-1如图3-1为卫生间排水管道:1-2：Np=1.5，qmax=0.5L/sqp=0.12α+qmax=0.12×1.5×√1.5+0.50=0.72L/s因为0.72L/s大于卫生器具的总流量0.5L/s所以qp=0.5管径50mm,坡度0.026，校核之后，管径50mm,坡度0.0262-3：Np=1.5+0.45=1.95，qmax=0.5L/sqp=0.12α+qmax=0.12×1.5×√1.95+0.5=0.65L/s管径50mm,坡度0.026，校核之后，管径50mm,坡度0.0263-5：Np=1.5+0.45+4.5=6.45，qmax=1.5L/sqp=0.12α+qmax=0.12×1.5×√6.45+1.5=1.96L/s管径100mm,坡度0.026，校核之后，管径100mm,坡度0.026Np=1.5，qmax=0.5L/s4-5：qp=0.12α+qmax=0.12×1.5×√1.5+0.50=0.72L/s因为0.72L/s大于卫生器具的总流量0.5L/s所以qp=0.5管径50mm,坡度0.026，校核之后，管径50mm,坡度0.0265-6：Np=4.5+0.45+1.5+0.75=7.2，qmax=1.5L/sqp=0.12α+qmax=0.12×1.5×√7.2+1.5=1.983L/s管径110mm,坡度0.026，校核之后，管径100mm,坡度0.026表3-1管段编号大便器(个)浴盆（混合水嘴）（个）洗衣机（个）洗脸盆（个）排水当量总数Np设计秒流量（L/S）管径(mm)坡度i备注1-200101.50.5500.0262-300111.950.65500.0263-510116.451.961100.0264-500011.50.5500.0265-611117.21.981100.026经校核以上表格中管径以及坡度选择均合理.立管计算:立管排水总量为:15 吉林建筑大学Np=7.2×6=43.2立管下部管段排水设计秒流量为:qp=0.12α+qmax=0.12×1.5×√43.2+1.5=2.7L/s排水立管DN110管径,因为设计秒流量2.7小于表5.2.2最大允许排水量5.4,所以不需设专用通气管.立管延伸到屋面,考虑到长春为严寒地区,将伸顶通气管在室内平顶处扩大一级取DN125管径.3.4.4.卫生间水利计算图4-1如图3-1为卫生间排水管道:管段编号洗菜盆（个）排水当量总数Np设计秒流量（L/S）管径(mm)坡度i校核管径坡度1-2110.33500.026750.2615 吉林建筑大学立管计算:立管接纳的排水当量总数为:Np=1.0×6=6.0立管下部管段排水设计秒流量为:qp=0.12α+qmax=0.12×1.5×√6.0+1.5=1..94L/s经计算立管管径取DN75伸顶通气管管径在平屋顶处放大一级取DN90,管径立管底部和排除管径用DN90.其它用户排水系统与次相同.15 吉林建筑大学参考文献1《给排水设计规范》GBJ19-872001版2《建筑给排水制图统一标准》GB/T50106－20013建筑给水排水设计手册，中国建筑工业出版社，1998年4月4中国建筑标准设计研究所编，全国民用建筑工程设计技术措施给水排水，中国计划出版社，2003年2月5各种给水排水管材设备样本手册6王增长，建筑给水排水工程，高等教育出版社，2004年07月7《建筑给排水课程设计指导书》，吉林建筑工程学院建筑环境与设备工程教研室编。15 吉林建筑大学致谢敬爱的齐子姝老师，敬爱的齐俊峰老师：感谢您们在这一学年里对我的教导，感谢您们在人生方向及学习方向上对我的引导。这一次给水排水课程是我第一次做课程设计，在此期间中我遇到了各种各样的困难，感谢两位老师在我遇到困难时耐心的为我讲解。老师们一次又一次的为我看图批图，批改设计说明书，老师您们辛苦了！祝：身体健康，工作顺利，万事如意！15'
