人防工程给排水设计与审查课件 89页

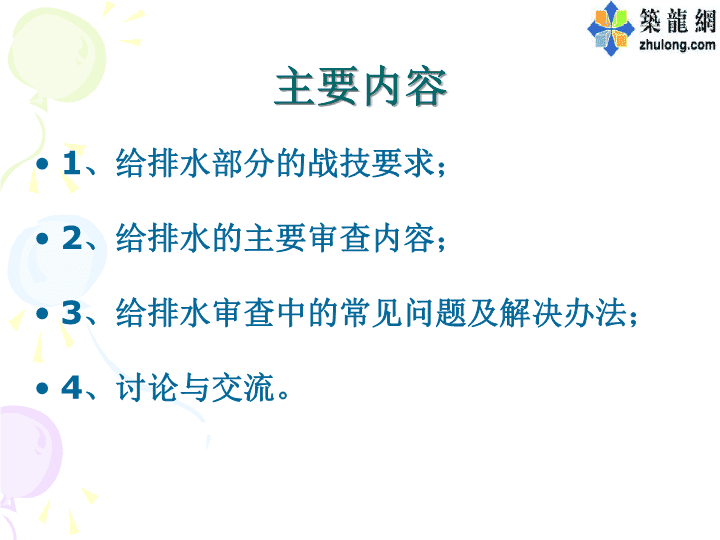

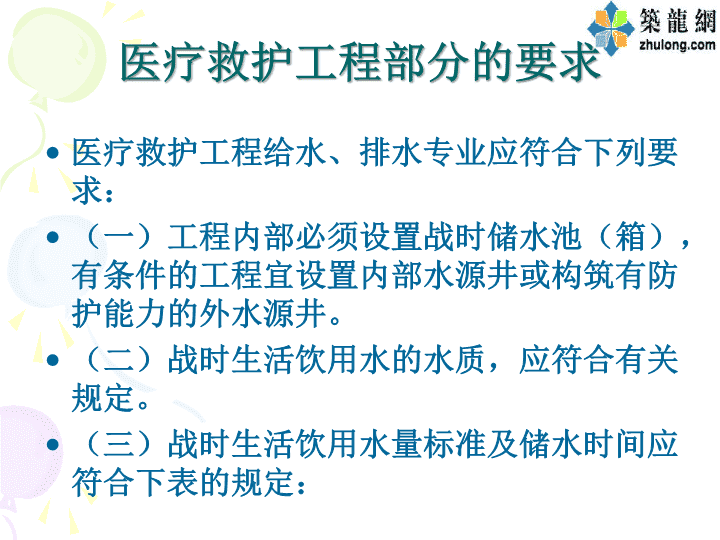

'人防工程给排水设计与审查 主要内容1、给排水部分的战技要求；2、给排水的主要审查内容；3、给排水审查中的常见问题及解决办法；4、讨论与交流。 医疗救护工程部分的要求医疗救护工程给水、排水专业应符合下列要求：（一）工程内部必须设置战时储水池（箱），有条件的工程宜设置内部水源井或构筑有防护能力的外水源井。（二）战时生活饮用水的水质，应符合有关规定。（三）战时生活饮用水量标准及储水时间应符合下表的规定： 医疗救护工程战时生活饮用水用水量标准及储水时间工程等级标准中心医院、急医院救护站用水标准（升/人.天）饮用水4~54~5生活用水60~80（伤员）30~50（伤员）储水时间有自备内水源井饮用水d2~3生活用水d10~1210~12无自备内水源井饮用水d15生活用水d有防护外水源井：3~7无防护外水源井：7~14 （四）医疗救护工程战时洗消用水应按下列规定确定：1、洗消间淋浴人数按掩蔽人数的5~10%确定，人员洗消用水量标准为40升/人.次。2、口部洗消储水量应按5~10升/平方米，一次冲洗量确定。 （五）内部电站为柴油电站时，柴油发电机房及发电机组冷却用水量，应按设备技术要求确定，其冷却用水的储存时间，应按下表的规定确定。柴油电站储水时间工程水源情况储水时间（h）有自备内水源井4~8h无自备内水源井有外防护水源井时：12~24h无外防护水源井时：48~72h （六）医疗救护工程应设备用电源，战时电站储备燃料应按7~10天用量计算。（七）医疗救护工程内污水集水池的有效容积，必须满足隔绝时间内储存1.25倍全部污水量的要求。（八）主要出入口设洗消间、口部洗消装置和洗消槽，次要出入口应设冲洗龙头。 绝防护时间防化级别隔绝防护时间（h）甲级8乙级6丙级3丁级2医疗救护工程的防化级别为乙级。 防空专业队工程防空专业队工程分为：专业队人员掩蔽工程和专业队车辆掩蔽工程防空专业队工程给水、排水专业应符合下列要求：（一）防空专业队人员掩蔽工程内部必须设置战时储水池（箱），有条件时宜设置内部水源井或构筑有防护能力的外水源井。 （二）战时生活饮用水的水质，应符合有关规定。（三）战时生活饮用水用水量标准及储水时间应按表下表确定： 项目防空专业队工程用水标准（升/人.天）饮用水5~6生活用水9储水时间有自备内水源井饮用水d2~3生活用水d4~8无自备内水源井饮用水d15生活用水d有防护外水源井：3~7无防护外水源井：7~14 （四）战时洗消用水应按下列规定确定：1、洗消间淋浴人数按掩蔽人数的20%计算，人员洗消用水量标准为40升/人.次。2、口部消洗储水量应按5~10升/m2，一次冲洗量确定。 （五）工程内部电站为柴油电站时，柴油发电机房及发电机组冷却用水量，应按设备技术要求确定，其冷却用水的储存时间，应按下表的规定确定。（六）、空专业队工程应设备用电源，战时电站储备燃料应按7~10天用量计算。 柴油电站储水时间工程水源情况储水时间（h）有自备内水源井4~8h无自备内水源井有外防护水源井时：12~24h无外防护水源井时：48~72h （七）工程内污水集水池的有效容积，必须满足隔绝时间内储存1.25倍全部污水量的要求。防空专业队人员掩蔽工程的防化级别为乙级。（八）主要出入口设洗消间、口部洗消装置和洗消槽，次要出入口应设冲洗龙头。 人员掩蔽工程人员掩蔽工程给水、排水专业应符合下列要求：（一）工程内部必须设置战时储水池（箱），有条件时宜设置内部水源井或构筑有防护能力的外水源井。（二）战时生活饮用水的水质，应符合有关规定。（三）战时生活饮用水用水量标准及储水时间应按表下表确定： 人员掩蔽工程生活饮用水用水量标准及储水时间项目人员掩蔽工程用水标准（升/人.天）饮用水3~6生活用水4储水时间有自备内水源井饮用水d2~3生活用水d0无自备内水源井饮用水d15生活用水d有防护外水源井：3~7无防护外水源井：7~14 （四）人员掩蔽工程战时洗消用水应按下列规定确定：1、一等人员掩蔽工程洗消间淋浴人数掩蔽人数的2~3%计算，人员洗消用水量标准为40升/人.次。2、二等人员掩蔽工程按人员简易洗消确定，人员洗消储水量为0.6~0.8m3。3、口部洗消储水量应按5~15升/m2，一次冲洗量确定。 （五）工程内部柴油发电机房及发电机组冷却用水量，应按设备技术要求确定，其冷却用水的储存时间，应按下表的规定确定。建筑面积大于5000m2的人员掩蔽工程应设备用电源，战时电站储备燃料应按7~10天用量计算。 柴油电站储水时间工程水源情况储水时间（h）有自备内水源井4~8h无自备内水源井有外防护水源井时：12~24h无外防护水源井时：48~72h （六）工程内污水集水池的有效容积，必须满足隔绝时间内储存1.25倍全部污水量的要求。一等人员掩蔽工程的防化级别为乙级，二等人员掩蔽工程为丙级。 配套工程配套工程主要包括：区域电站、区域供水站、人民防空物资库、食品站、生产车间、人民防空交通干（支）道、警报站、核生化监测中心等。 配套工程给水、排水专业应符合下列要求：（一）有人员掩蔽功能的配套工程内部内须设置战时储水池（箱），有条件时宜设置内部水源井或构筑有防护能力的外水源井。（二）战时生活饮用水的水质，应符合有关规定。（三）有人员进出要求的工程，应设标准或简易洗消设施；口部洗消储水量应按5~10升/m2，一次冲洗量确定。（四）战时生活饮用水用水量标准及储水时间应按下表确定。 配套工程生活饮用水用水量标准及储水时间项目配套工程用水标准（升/人.天）饮用水3~6生活用水4储水时间有自备内水源井饮用水d2~3生活用水d0无自备内水源井饮用水d15生活用水d有防护外水源井：3~7无防护外水源井：7~14 （五）工程内部柴油发电机房及发电机组冷却用水量，应按设备技术要求确定，其冷却用水的储存时间，应按下表的规定确定。配套工程应设备用电源。建筑面积大于5000m2的配套工程应设置内部电站，战时电站储备燃料应按7~10天用量计算。 柴油电站储水时间工程水源情况储水时间（h）有自备内水源井4~8h无自备内水源井有外防护水源井时：12~24h无外防护水源井时：48~72h （六）工程内污水集水池的有效容积，必须满足隔绝时间内储存1.25倍全部污水量的要求。核生化监测中心防化级别为甲级，食品站、生产车间、区域供水站为乙级，防空交通干（支）道及连通道、其它的配套工程均为丁级，区域电站的控制室防化级别为丙级。 人民防空物资库工程设计标准（FJ2-2004）一、术语1、人防物资库：综合物资库、燃油库的总称。2、综合物资库：为储存各种粮食、食油、食盐、糖、以及方便食品；矿烛、衣被、日用品、医药用品等物资的库房。3、燃油库：为储存人民防空专业队和人民防空工程内的各种机具，动力设备用的汽油、煤油、柴油及润滑油、液压油等油料的库房。 4、基地储备库：主要担负人防城市的综合物资库和燃油的后方储备，一般情况下不承担日常供应工作。5、供应库：负责综合物资和燃油储备，并担负所负责供应区的综合物资或燃油日常供应工作。 二、给水1、人防物资库应就近取水。在装卸理货场地的适当位置，宜设置供洗涤用的水龙头。2、穿越工程围护结构、防护密闭隔墙或密闭隔墙的给水引入管应设预埋套管并在其内侧设置控制阀门。阀门公称压力不小于1.0MPa。3、人防物资库内部可不设人员生活饮用水池（箱）。 三、排水1、人防物资库排水，应按其建筑布置、用水设施及口部地形、地物等状况，确定其排水方式。2、掘开式综合物资库的废水应排入附近的集水坑或消防排水池。3、坑道式综合物资库的排水宜设置为自流排水，排水出口应有防波措施。4、燃油库污废水，应经过隔油池（坑）的预处理后，方可排入排水管道。 四、口部洗消1、综合物资库应在防护密闭门与密闭门之间的通道内应设置洗消用的冲洗阀。冲洗阀的公称压力不宜小于0.20MPa。2、综合物资库内应设洗消用的贮水池（箱），其容积按下式计算： 式中：——洗消用贮水池（箱）容积（m3）；——需要洗消的墙面与地坪面积（m2）；——每一平方米洗消用水量，取5~10L；——贮备系数，宜取1.15. 3、洗消污水宜单独设置排水管和防爆波防毒地漏。洗消污水集水池应设在防护密闭门外。 人民防空工程柴油电站设计标准（RFJ2-91）第一节给水一、电站水源的要求：1、应满足电站运行时柴油机冷却和发电机室空调以及人员对用水的要求；2、应充分利用城市给水，有条件时尽量汲取地下水；3、应就近取水，做到综合利用，经济合理、安全可靠。 二、电站给水应符合下列要求：（一）水质1、柴油机冷却用水的水质应符合下表的要求：序号项目指标1暂时硬度不大于10德国度2游离矿物质没有3有机酸（PH值为6.5~9.5）没有4悬浮物不大于25mg/L5有机物不大于25mg/L6含油量不大于5mg/L 2、战时人员生活饮用水贮水容器不得设在染毒区，其水质应符合国家现行的《生活饮用水卫生标准》。（二）水量1、发电机室和柴油机冷却用水的水量应按工艺要求确定；2、战时人员生活用水量标准为4L/人.d，饮用水量标准为3~6L/人.d。（三）水温1、柴油机进水温度以40~60℃为宜，出水温度一般为55~85℃,但不应超过90℃；2、柴油机冷却水的进、出水温度差以15~25℃为宜；3、发电机冷却用水的进出水温和温度差，按冷却设备要求确定； （四）水压1、柴油机润滑油冷却器和气缸进水侧的工作压力不宜大于0.20MPa；2、柴油机散热水箱改装为封闭降温水箱时，其最大承受压力不应超过0.08MPa。 三、电站战时贮水量1、电站冷却水系统宜按重复用水、循环用水系统设计；2、发电机室和柴油机冷却用水量标准，应按工艺要求确定。无可靠内水源的电站，冷却用水量应按2~3d计算；有可靠内水源的电站，可按4~8h计算。 3、战时人员生活用水贮水量：无可靠内水源时，可按7~14d计算；有防护外水源时，可按3~7d计算；有可靠内水源时，战时可不贮存生活用水。4、战时人员饮用水贮水量：无可靠内水源时，可按15d计算；有可靠内水源时，可按2~3d计算；5、电站与主体工程相连通时，战时人员生活饮用水可贮存在主体工程内。 第二节排水1、电站排水可根据实际情况选择合流重力式排水系统或合流压力式排水系统。2、污水泵间可与污水集水池合建，并应布置在电站染毒区内。3、污水集水池容积应按下列要求确定：（1）污水集水池容积应包括调节容积、贮备容积和附加容积。 1）在水泵自动启停时，调节容积不得小于最大一台水泵5min的出水量，但水泵1h内启动次数不得超过6次；2）贮备容积可按电站最大小时排水量的2~4倍计算；3）附加容积应包括保护高度、吸水坑、冲洗管及检修尺寸要求等所占的容积。保护高度宜取0.5m，管道容积可忽略不计。4、集水池的有效高度宜取1.0~1.5m. 第三节供油1、柴油机的耗油量应根据其额定功率计算确定。2、燃油的贮存：（1）固定电站的贮油容器可采用钢制油箱或油罐；移动电站可用制式油桶。贮油容器不得少于2个；（2）柴油机燃油宜采用自流供油系统。 第四节管材1、给水管、油管应采用镀锌钢管；埋地给水管可采用非镀锌钢管或上水铸铁管；2、排水管应采用下水铸铁管，地沟内敷设的机械冷却排水管可采用非镀锌钢管；3、给水引入管和污水排出管不得采用缸瓦管和混凝土管。 设计审查要点一、穿过人防围护结构的管道符合下列规定：（1）与防空地下室无关的管道不宜穿过人防围护结构；上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室；（2）穿过防空地下室顶板、临空墙和门框墙的管道，其公称直径不宜大于150mm；（3）凡进入防空地下室的管道及其穿过的人防围护结构，均应采取密闭处理。 4、穿过人防围护结构的给水引入管、排水出户管、通气管、供油管的防护密闭措施应符合下列要求：1符合以下条件之一的管道，在其穿墙（穿板）处应设置刚性防水套管：1)管径不大于DNl50mm的管道穿过防空地下室的顶板、外墙、密闭隔墙及防护单元之间的防护密闭隔墙时；2)管径不大于DNl50mm的管道穿过乙类防空地下室临空墙或穿过核5级、核6级和核6B级的甲类防空地下室临空墙时。 这一条简单的说就是所有穿过人防围护结构（包括防护单元之间的隔墙）的小于DN150的管道均要求预埋钢性防水套管，做法可参见02S404图集。根据采用的钢管或铸铁管，分别采用A型（02S404第16页）或B型（02S404第18页）钢性防水套管，但图集中的钢性防水套管的管径均不小于DN50。 2符合以下条件之一的管道，在其穿墙(穿板)处应设置外侧加防护挡板的刚性防水套管：1)管径大于DNl50mm的管道穿过人防围护结构时；2)管径不大于DNl50mm的管道穿过核4级、核4B级的甲类防空地下室临空墙时。这一条要求大于DN150的管道在穿过人防围护结构时预埋带有挡板的防水套管，这种套管02S404中没有，需采用07FS02图集（《防空地下室给排水设施安装》），具体做法参见07FS02第16页； 二、给水部分审查要点1、防空地下室战时人员用水量标准及贮水时间应符合规范要求。2、在防空地下室的清洁区内，每个防护单元均应设置生活用水、饮用水贮水池(箱)。贮水池(箱)的有效容积应根据防空地下室战时的掩蔽人员数量、战时用水量标准及贮水时间计算确定。 3、生活饮用水的水质，应符合现行国家标准《生活饮用水卫生标准》(GB5749)的要求。4、饮用水的贮水池(箱)宜单独设置。若与生活用水贮存在同一贮水池(箱)中，应有饮用水不被挪用的措施。 5、给水管道上的防护阀门的设置：（1）当给水管道从出入口引入时，应在防护密闭门的内侧设置；当从人防围护结构引入时，应在人防围护结构的内侧设置；穿过防护单元之间的防护密闭隔墙时，应在防护密闭隔墙两侧的管道上设置；（2）防护阀门的公称压力不应小于1.0MPa；（3）防护阀门应采用阀芯为不锈钢或铜材质的闸阀或截止阀；（4）人防围护结构内侧距离阀门的近端面不宜大于200mm。阀门应有明显的启闭标志。 三、排水部分审查要点1、战时生活污水集水池的有效容积应包括调节容积和贮备容积。调节容积不宜小于最大一台污水泵5min的出水量，且污水泵每小时启动次数不宜超过6次；贮备容积必须大于隔绝防护时间内产生的全部污水量的1.25倍； 集水池还应满足水泵设置、水位控制器等安装、检查的要求；设计的最低水位，应满足水泵吸水要求。贮备容积平时如需使用，其空间应有在临战时排空的措施。 战时隔绝防护时间防空地下室用途隔绝防护时间（h）医疗救护工程、专业队队员掩蔽部、一等人员掩蔽所、食品站、生产车间、区域供水站≥6二等人掩蔽所、电站控制室≥3物资库等其它配套工程≥2 2、通气管在穿过人防围护结构时，该段通气管应采用热镀锌钢管，并应在人防围护结构内侧设置公称压力不小于1.0MPa的铜芯闸阀。人防围护结构内侧距离阀门的近端面不宜大于200mm。3、设有多个防护单元的防空地下室，当需设置生活污水集水池时，应按每个防护单元单独设置。 4、排水系统应按每个防护单元单独设置，并宜采用机械排出。非防护区内的污废水不应排入防护区内。5、污水泵出水管上应设置阀门和止回阀，管道在穿过人防围护结构时，应在人防围护结构内侧设置公称压力不小于1.0MPa的铜芯闸阀。人防围护结构内侧距离阀门的近端面不宜大于200mm。 6、对于乙类防空地下室和核5级、核6级、核6B级的甲类防空地下室，当收集上一层地面废水的排水管道需引人防空地下室时，其地漏应采用防爆地漏。 四、洗消审查要点（一）洗消间内淋浴器数量、人员洗消用水量、热水供应量应符合下列要求：1淋浴器和洗脸盆的数量应符合下表要求：2淋浴洗消人数按防护单元内的掩蔽人数及洗消人员百分数确定；3人员洗消用水量标准宜按40L／(人·次)计算；淋浴器和洗脸盆的热水供应量宜按320～400L／套计算；当人员洗消用水量大于洗消器具热水供应量时，热水供应量仍按洗消器具的套数计算。 工程类别人员洗消方式洗消人员百分数（%）医疗救护工程淋浴洗消5~10专业队员掩蔽部淋浴洗消20一等人员掩蔽所、食品站、生产车间、区域供水站淋浴洗消2~3二等人员掩蔽所简易洗消—人员洗消方式、洗消人员百分数 淋浴器和洗脸盆的数量可按下例规定确定：1）医疗救护工程：2个；2）专业队队员掩蔽部：防护单元建筑面积≤400m22个；400m2＜防护单元建筑面积≤600m23个；防护单元建筑面积＞600m24个； 3）一等人员掩蔽所防护单元建筑面积≤500m21个；500m2＜防护单元建筑面积≤1000m22个；防护单元建筑面积＞1000m23个；4）良品站、生产车间：1~2个；5）淋浴器的布置应避免洗前人员与洗消后人员的足迹交叉。 （二）防空地下室口部染毒区墙面、地面的冲洗应符合下列要求：1需冲洗的部位包括进风竖井、进风扩散室、除尘室、滤毒室(包括与滤毒室相连的密闭通道)和战时主要出入口的洗消间(简易洗消间)、防毒通道及其防护密闭门以外的通道，并应在这些部位设置收集洗消废水的地漏、清扫口或集水坑；2冲洗水量宜按5～10L／m2冲洗一次计算； 3应设置供墙面及地面冲洗用的冲洗栓或冲洗龙头，并配备冲洗软管，其服务半径不宜超过25m，供水压力不宜小于0.2MPa，供水管径不得小于20mm；口部洗消用水应贮存在清洁区内，冲洗水量超过10m3时，可按10m3计算。不贮存专业队装备掩蔽部、汽车库以及柴油电站等主体允许染毒的防空地下室以及发电机房的洗消用水。 5、洗消废水集水池不得与清洁区内的集水池共用。6、人员洗消废水池不得与防护密闭门外的洗消污水集水坑合用。7、专门用于洗消染毒区墙地面的废水可用地漏引至防护密闭门外的洗消污水集水坑，但必须采取相应的防护密闭措施. 五、柴油电站的给排水及供油1、冷却水贮水池的容积应根据柴油发电机运行机组在额定功率下冷却水的消耗量和要求的贮水时间确定。柴油发电机房贮水池贮水时间水源条件贮水时间无可靠内水源2~3d有防护的外水源12~24h有可靠内水源4~8h 2、柴油发电机房的输油管当从出入口引入时，应在防护密闭门内设置油用阀门；当从围护结构引入时，应在外墙内侧或顶板内侧设置油用阀门，其公称压力不得小于1.0MPa，该阀门应设置在便于操作处，并应有明显的启闭标志。在室外的适当位置应设置与防空地下室抗力级别相同的油管接头井。 3、燃油可用油箱、油罐或油池贮存，其数量不得少于两个。其贮油容积可根据柴油发电机额定功率时的耗油量及贮油时间确定。贮油时间可按7～10d计算。 给排水审查中的常见问题及解决办法1、设计说明中引用规范错误，沿用老规范；采用《人民防空工程设计规范》。新的《人民防空地下室设计规范》版本号为GB50038-2005，新旧规范有较大的差别。《人民防空工程设计规范》为单建式人防工程规范，不适用于结建式或结合小区人防地下室建设的单建式人防工程。两本规范之间有差别。 2、采用市政给水作为口部的洗消用水。采用市政给水作为口部的洗消用水违反了GB50038-2005第6.4.5条。市政给水在战时没有保障，也是最容易遭到破坏的。3、电站控制室与发电机房之间设有防毒通道时，防毒通道内漏设简易洗消设施。防毒通道内应设简易洗消设施，不做违反了第6.5.7条要求。防毒通道的面积也应计入口部冲洗面积。 根据GB50038-2005的要求，所有面积大于5000m2的地下室都应设电站。除设在物资库内的电站有可能不设防毒通道外，其余的均应设防毒通道。该防毒通道就是发电机房与电站控制室的连接通道。这一条的规定应该通道内设冲洗龙头及排水设施（防爆地漏）。 4、防护阀门仍采用防爆阀门或漏设的。所有穿过人防地下室的的管道都应该设置防护阀门，包括进入防空地下室的各类消防管道、空调管道等。防护阀门的要求是：阀芯为铜或不锈钢的闸阀或截止阀。不能再采用防爆波阀门，防爆波阀门只能对冲击波有消波作用，不能隔绝内外的联系，若管道内的流体被染毒了，会引起工程清洁区染毒。 防爆波阀门结构示意图1－前法兰；2－阀板；3－阀座；4－主弹簧5－阀体；6－消波装置；7－排压室；8－后法兰 5、生活用水与饮用水合用而又没有采取饮用水不被挪用的措施。违反了GB50038-2005第6.2.9条，若生活用水与饮用水合用水箱，应有饮用水不被挪用的措施。由于饮用水的贮水时间比生活用水时间长，必须有不被挪用的措施。最简单最方便的方法是分开设置水箱，彼此独立。生活水箱与饮用水箱都设置水位计，以便监管每天的用水量。 合用存在的最大问题是尽管可以控置每天的用水总量，但不知道饮用水用多了还是生活用水用多了。饮用水可以在水箱旁直接设取水龙头，没有出水压力的要求。口部冲洗用水及人员洗消用水贮存在生活水箱内较为合理，两者都须要加压方能满足使用要求。 6、洗漱间的设置问题由于规范没有明确必须设置洗漱间，很多设计院都没有设置洗漱间。从使用及排水的角度都应设置洗漱间，工程内掩蔽人员的生活用水应该有集中的排水设施。这是规范不完善的地方。7、取水龙头数量的问题规范也没有明确的规定，建议按40人/个设计。生活用水及饮用水的取水龙头总数按掩蔽人数经计算确定。 8、染毒区的防爆地漏设置问题第3.1.7条染毒区的范围：1、扩散室、密闭通道、防毒通道、除尘室、洗消间或简易洗消间；2、医疗救护工程的分类厅及配套的急救室、抗休克室、诊察室、污物间、厕所等。3、各人防出入口防护门以外的通道。 第6.4.5条规定需冲洗的部位为：需冲洗的部位包括进风竖井、进风扩散室、除尘室、滤毒室(包括与滤毒室相连的密闭通道)和战时主要出入口的洗消间(简易洗消间)、防毒通道及其防护密闭门以外的通道。该条缺少了密闭通道的冲洗。密闭通道也应该洗消，可以不贮存洗消用水，但应设置排水设施及冲洗装置，密闭通道内也应防爆地漏。这也是规范的不完善的地方。 9、非防护区的污废水进入防护区的问题。非防护区的污废水不应进入防护区。在防空地下室设计中车道的排水最容易出现该问题。非防护区的污废水在非防护区收集和排出，防护区的污废水在防护区收集和排出。10、上、下层均为人防区排水存在的问题。（1）上、下层排水地漏的题若上、下层为同一个防护区，上、下层的排水地漏可采用普通地漏。 若上、下层不为一个防护区时，上、下层的排水地漏均应采用防爆地漏。当上层设有洗漱间等战时排水设施时，其集水井不应设在下层，而应在同一层。（2）上、下层人防区的防护问题若为一个防护区，则不存在防护问题；若为不同的防护区时，则应按规范要求在上、下层楼板间加设防护阀门。 11、战时生活污水池的有效容积的问题当前防空地下室设计中战时生活污水池的容积存在诸多问题。普遍的问题是有效积不够，不能满足规范要求。战时生活污水集水池的有效容积应包括调节容积和贮备容积。调节容积不宜小于最大一台污水泵5min的出水量，且污水泵每小时启动次数不宜超过6次；贮备容积必须大于隔绝防护时间内产生的全部污水量的1.25倍。（GB50038-2005第6.3.5条） 当前设计中战时用的（或平战结合的）生活污水集水池容积偏小。隔绝防护时间内的全部污水量应是在隔绝防护时间内生活用水及饮用水的总和，采用平均值计算。简单的按一个防护单元800人计算，饮用水4L/（人.天）,生活用水4L/（人.天），则本条规定的贮备容积为： 潜污泵的最小功率为0.75kW，型号：50QW（WQ）10-7-0.75，流量Q=10m3/h，扬程=7m，P=0.75kW。该泵按5min的出水量，且污水泵每小时启动次数不宜超过6次计算，则调节容积：则战时的污水集水池的有效容积应为： 考滤到掩蔽人数及实际工程中污水泵的流量的变化，污水池的有效容积应在1.5m3左右，污水集水井的尺寸应为1.5×1.5×1.5m（长×宽×高）。防空地下室的设计当中污水集水井的有效容积不应是集水井的容积，而应是污水泵最低启动高度与最低排水管入口间的距离。 12、柴油电站的供油问题（1）缺少防爆油管接头井根据6.5.9条的要求，只要设有战时用电站的人防工程都应设置油管接头井。这是强制性条文。（2）没有供油系统设计供油系统设计包括两部分：从防爆油管接头井至工程内部油箱的设计；从油箱到发电机组的设计。（3）油箱数量不符合规范要求 根据6.5.10条的要求，人防电站的贮油箱（罐）不得少于2个。采用油桶贮油的不符合该条要求，也不符合实际使用要求。贮油量应为柴油机的额定功率与耗油量及贮油时间确定。当前设计中，贮油量往往是按发电机组的额定功率与耗油量及贮油时间确定的，这是不正确的。发电机组的额定功率小于发电机组的额定功率。 13、防护套管的预埋问题（1）需预埋的防护套管缺少定位尺寸；（2）预埋套管的类型及具体做法不明确；（3）不完全符合6.1.2条的要求。不大于DN150的管道穿过防空下室的顶板、外墙、密闭隔墙和防护密闭墙的及不超过核5级的甲类地下室的管道，可预埋钢性防水套管；其余的应预埋外侧加防护挡板的钢性防水套管。 14、防护阀门与普通阀门没有区分防护阀门与普通阀门应加以区分，一方面是防护阀门的要求不一样，另一方面是防护阀门在战时应该关闭，特别是在隔绝防护时间内应该关闭。不加以区别不足以区分，给平战转换带来困难。第6.3.2条：一般防空地下室应设有在隔绝防护时间内不向外部排水的措施。措施就是关闭防护阀门。地下室设计中经常缺少这条的要求。 15、物资库内没有设置洗消用的贮水箱1、根据《人民防空物资库工程设计标准》（RFJ2-2004)第5.3.2条要求，综合物资库内应设洗消用的贮水箱。不能采用市政给水作为战时的冲洗水。2、物资库的出入口还要设置冲洗阀，冲洗阀的公称压力不宜小于0.20MPa。物资库内不仅要设冲洗水箱，还要设置冲洗水泵才能满足规范要求。 谢谢！'
