浅议市政给排水工程中有关问题探析 6页

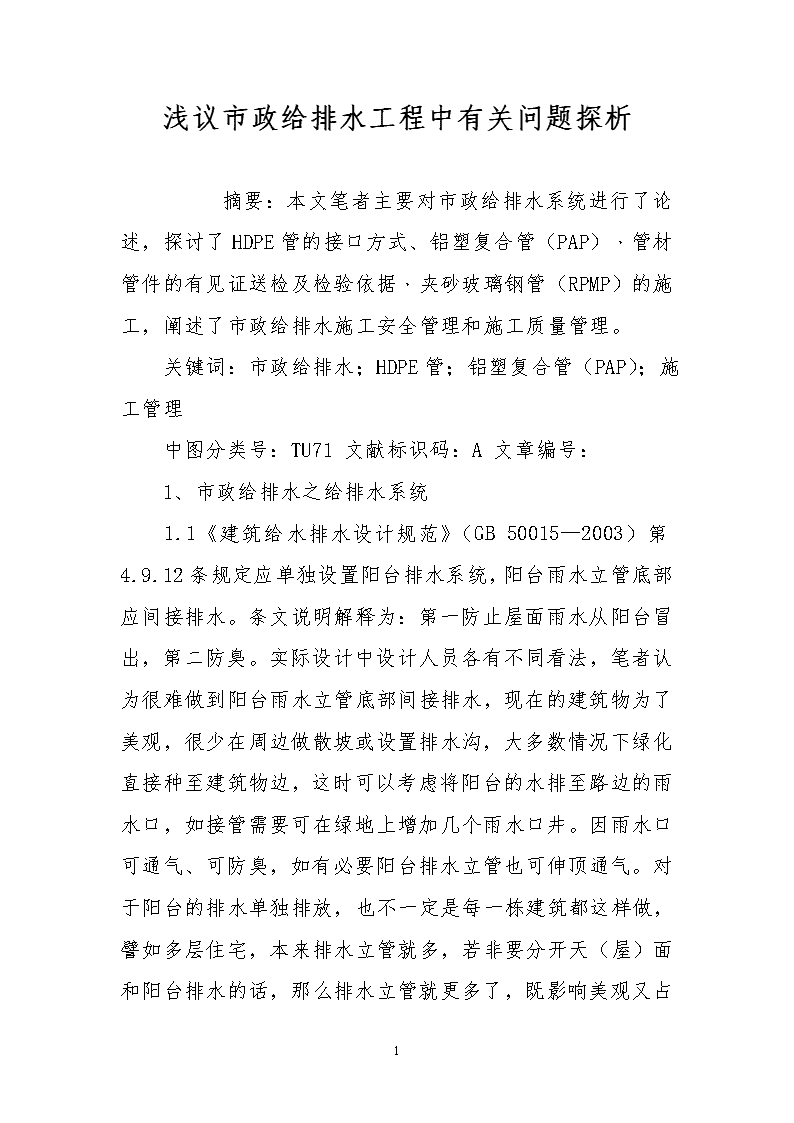

'浅议市政给排水工程中有关问题探析　　摘要：本文笔者主要对市政给排水系统进行了论述，探讨了HDPE管的接口方式、铝塑复合管（PAP）﹑管材管件的有见证送检及检验依据﹑夹砂玻璃钢管（RPMP）的施工，阐述了市政给排水施工安全管理和施工质量管理。关键词：市政给排水；HDPE管；铝塑复合管（PAP）；施工管理中图分类号：TU71文献标识码：A文章编号：1、市政给排水之给排水系统1.1《建筑给水排水设计规范》（GB6 50015—2003）第4.9.12条规定应单独设置阳台排水系统，阳台雨水立管底部应间接排水。条文说明解释为：第一防止屋面雨水从阳台冒出，第二防臭。实际设计中设计人员各有不同看法，笔者认为很难做到阳台雨水立管底部间接排水，现在的建筑物为了美观，很少在周边做散坡或设置排水沟，大多数情况下绿化直接种至建筑物边，这时可以考虑将阳台的水排至路边的雨水口，如接管需要可在绿地上增加几个雨水口井。因雨水口可通气、可防臭，如有必要阳台排水立管也可伸顶通气。对于阳台的排水单独排放，也不一定是每一栋建筑都这样做，譬如多层住宅，本来排水立管就多，若非要分开天（屋）面和阳台排水的话，那么排水立管就更多了，既影响美观又占用了使用面积。其实就多层住宅而言，只要首层的阳台单独排水，就算天（屋）面雨水和阳台排水合排也不至于出现冒水，没有必要为防止冒水单独设置阳台排水管。1.2《建筑给水排水设计规范》（GB50015-2003）第3.7.3.2条规定水箱外壁和建筑本体结构的净距不宜小于0.70m，安装有管道的侧面，净距不宜小于1.0m，且管道外壁与建筑本体墙面之间的通道宽度不宜小于0.60m。目前高层建筑的生活泵房和消防泵房一般合建，设在地下室，往往因业主过分要求停车位而导致设备用房面积紧张。生活水池因不能利用建筑本体结构，如做混凝土水池，结构专业要做两层板，在处理上较麻烦，所以很多时候考虑做不锈钢水箱。不锈钢钢板有冲压板、平板，前者分500、1000、1500mm等规格，后者可视现场尺寸切割拼装。因为生活水池的所处位置往往形状不规则，而且柱子很大，很难采用500mm冲压板，很多设计人采取内衬不锈钢水箱的办法，即在钢筋混凝土水池内再用平板做一不锈钢水箱，以满足池壁和建筑本体结构分离以及生活水池和消防水池不能共用一壁的要求，但问题在于，这时的不锈钢板和混凝土壁距离很小，如发生渗漏将无从查找，维修工作难度很大。笔者认为不锈钢水箱要尽量做成规则形状以减少钢板用量，内衬不锈钢的做法不可取。如占地太紧张，应选择做钢筋混凝土水池。2、HDPE管的接口方式6 2.1常用的HDPE管的连接方式有对焊连接、电焊管箍连接接件连接、带密封圈的承插式套管连接、丝扣连接法、线性伸缩承插管连接、法兰连接法。这些连接方法具有各自的性能特点，使用场合不同，其安装方法也不尽相同。2.2HDPE管不能采用溶解性粘合剂与管件连接，其最佳的连接方式是熔焊连接。焊接技术的发展经历了一定的过程，早期焊接方式有热熔对接连接、热熔承插连接和鞍形焊接。由于热熔承插连接存在着一定的缺点，近年来出现了一种新的连接方式——电热熔连接。电热熔连接采用的施工机具是电热熔焊机和热熔对接焊机，焊接设备应符合ISO12176—1或ISO12176-2的要求。近年来，焊接方式发展为与金属管道连接时采用钢塑过渡接头连接。目前，主要采用热熔法、电熔法连接，使管材和管件一体化，无泄漏、安全可靠。管道与三通、弯头、异径接头等管件连接时，应采用电熔连接（≤DN1800）；管道与其他材质的管道连接时，应采用检查井或专用法兰连接法连接。6 2.3管材之间的接口形式应采用密封胶圈柔性接口，不宜使用热缩套连接。管材采用橡胶圈接口时，应先检查橡胶圈是否配套完好，确认胶圈的安放位置，然后将接口范围内的工作面用棉纱清理干净，不得有泥土等杂物。进行接口作业时，应先将橡胶圈严密地套在管口的一侧，再调整管的另一侧，使管的两侧在同一轴线上，然后套上橡胶圈并调整，使其与管外壁结合紧密，最后套上哈夫外固管箍。3、铝塑复合管（PAP）铝塑复合管采用了价格便宜的高密度乙烯材料，制作成表层与芯层，铝作为中间的增强层，这决定了其具有塑料管和金属管的双重特性。铝塑复合管可在95度的介质环境下长期使用而不变形；流动阻力也很小，内壁不容易结垢，外层的HDPE材料化学稳定性强，可弯曲，并保证不变形；抗静电，抗干扰，抗氧化，金属探测器容易探测，切割、连接极为方便，属国家重点推荐新产品。经计算，全国每年城镇12亿m2住宅的上水管达6～8亿m，如果考虑北方每年4亿m2住宅逐步采用地热采暖，仅此一项所用管道就达10亿m左右，如果考虑工业使用量，今后5～10年间铝塑复合管的市场容量将十分巨大。不过，铝塑管生产工艺和设备复杂，质好的铝塑复合管价格较高，产品规格不全，缺少大管径管道，这在大型工程中的应用受到了限制。4、管材管件的有见证送检及检验依据对于直接从厂内采购的管材管件，如果具备材质证明书、出厂合格证、检测报告等质量合格证明资料，除了产品质量不易受运输、储存、温度、光照等因素影响而产生质量变异的铸铁管、非镀锌焊接钢管、土类管道以外，其余管材及管件应在产品进场后，由建设（监理）专业工程师负责，进行有见证抽检。6 对于通过经销商转手购买的管材管件，如果材料商提供不出原始质量证明文件，只能提供复印件，原检测单位的印章不是红章，而是复印章者，所有的管材管件质量均难有保证，必须进行现场有见证送检。5、夹砂玻璃钢管（RPMP）的施工夹砂玻璃钢管的合适安装类型由其刚度、埋深和原土类型决定。为了使管道具有足够的支撑，根据原土条件必须对管区回填材料加以适当的限制。安装管道的初期和长期的扭曲不能超过有关的规定。5.1沟槽深度：沟槽深度即埋深取决于管道使用条件、管道性能、管道大小和现场条件设计时，应将管道放人防冻层以下，覆土深度应保证管道不受地下水浮力的影响。5.2固定支墩：在管道施工完毕后，当管线加压后，在管线弯头、三通、两端、变径等许多地方会产生不平衡力，发生管道偏移。为了确保管线正常运行，通常采用水泥固定支墩，尺寸可根据实际情况进行设计。5.3回填：管道在安装后，管区要及时回填，以防止管道的浮动或热变形的发生。6 5.4管沟基础和垫层：管沟底部表面必须连续、光滑，没有大的颗粒，以保证管道的安全。管道垫层采用砂或砾石，一般采用中砂。其厚度根据不同基础条件决定。如果沟底有岩石或卵石块，垫层厚度至少是管径的1／4，一般为l50—300mm。如果基础为松软土质，除按规定换填等工程措施外，还应加大垫层厚度，为管径的1／3~1／2，一般为500mm以上。6、施工安全管理和施工质量管理1）施工期间到各施工单位施工现场检查指导，杜绝违章作业。2）各施工单位开挖管沟需要断路时，应提前上报总承包单位，总承包单位应根据施工道路布置条件，统一安排在同一时间内、同一条道路上，几个施工单位在若干处开挖管沟施工，限期完成施工并恢复道路交通。3）水塔安装施工要以防火工作为重点。合理安排施工顺序。使用电动工具时，对导线绝缘性和工具安全性进行检查，以防止电火花引起火灾。4）总承包单位统一规划埋设临时施工用水管网，管线埋设在冰冻线以下．在施工用水主管网每100m长度内应设置消火栓1个。7、结论给排水管道工程与人民生产生活息息相关，其使用功能的好坏，涉及到千家万户的切身利益，关系着城市防涝及地下水和土壤被污染的生态问题。因此加强排水管道工程的施工质量具有重要意义。6'
