造纸废水处理工艺 7页

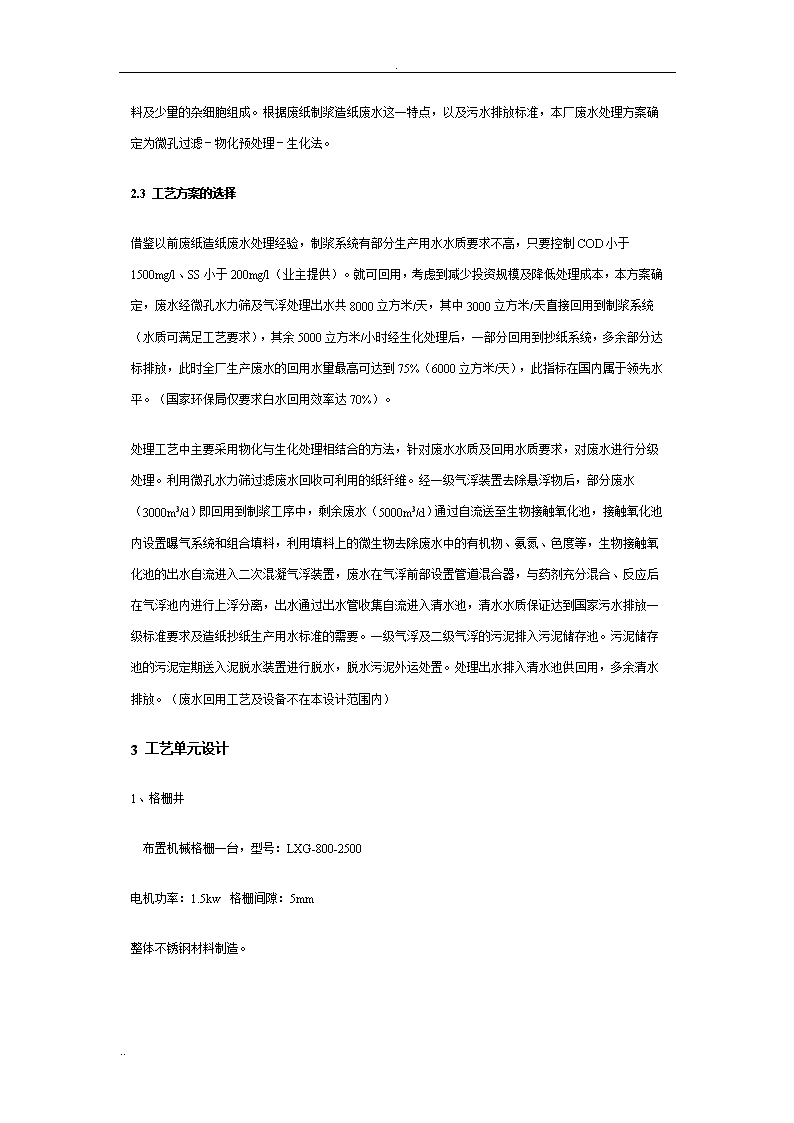

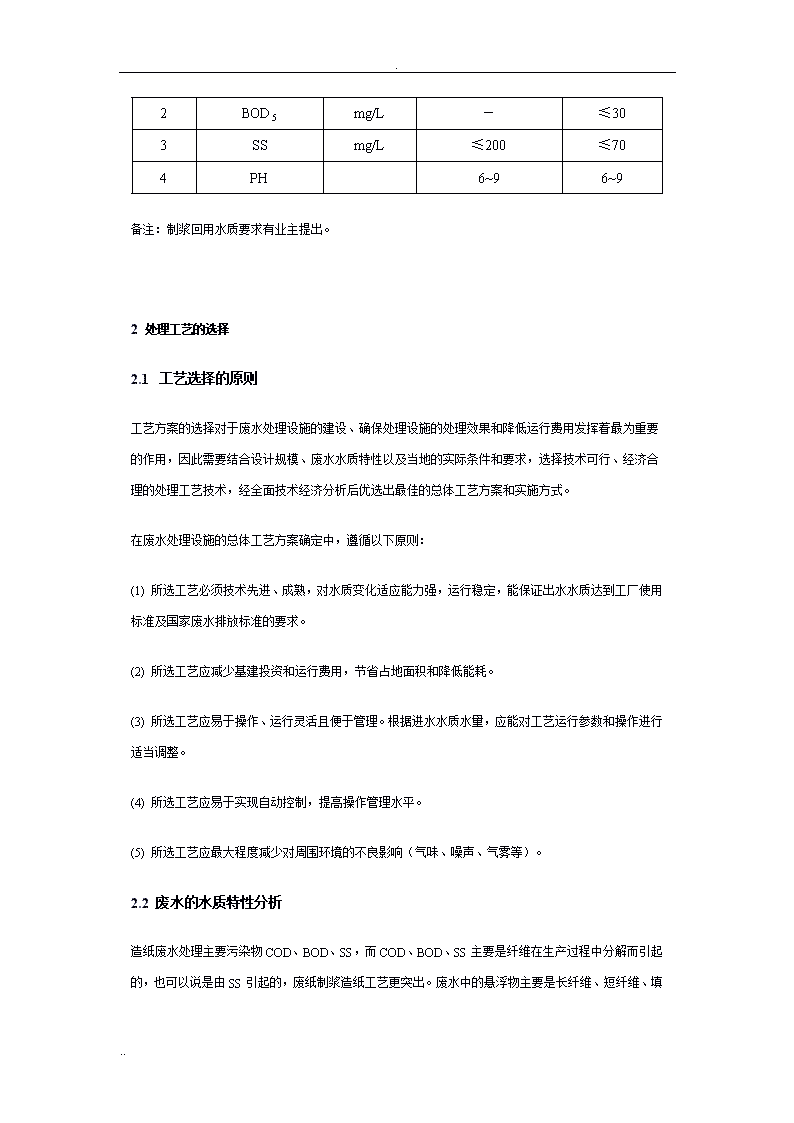

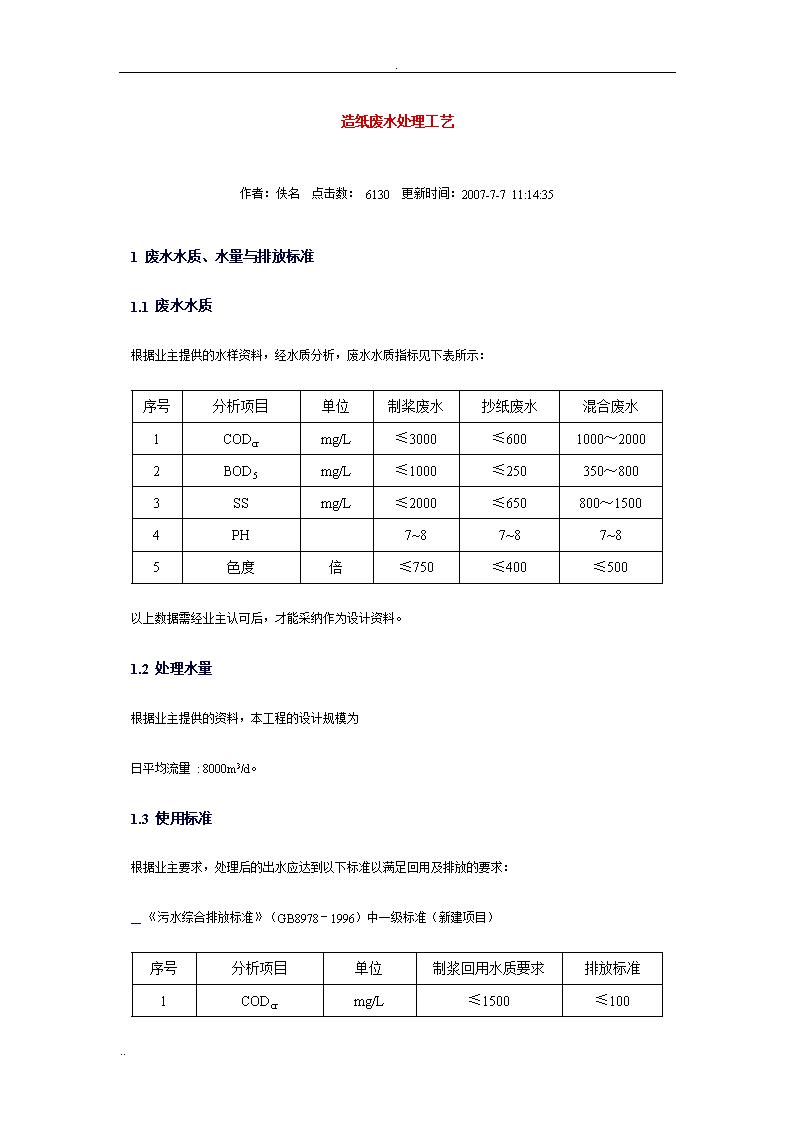

'.造纸废水处理工艺作者：佚名  点击数：6130  更新时间：2007-7-711:14:351  废水水质、水量与排放标准1.1  废水水质根据业主提供的水样资料，经水质分析，废水水质指标见下表所示：序号分析项目单位制桨废水抄纸废水混合废水1CODcrmg/L≤3000≤6001000～20002BOD5mg/L≤1000≤250350～8003SSmg/L≤2000≤650800～15004PH 7~87~87~85色度倍≤750≤400≤500以上数据需经业主认可后，才能采纳作为设计资料。1.2  处理水量根据业主提供的资料，本工程的设计规模为日平均流量:8000m3/d。1.3  使用标准根据业主要求，处理后的出水应达到以下标准以满足回用及排放的要求：   《污水综合排放标准》（GB8978－1996）中一级标准（新建项目）序号分析项目单位制浆回用水质要求排放标准1CODcrmg/L≤1500≤100.. .2BOD5mg/L－≤303SSmg/L≤200≤704PH 6~96~9备注：制浆回用水质要求有业主提出。 2  处理工艺的选择2.1   工艺选择的原则工艺方案的选择对于废水处理设施的建设、确保处理设施的处理效果和降低运行费用发挥着最为重要的作用，因此需要结合设计规模、废水水质特性以及当地的实际条件和要求，选择技术可行、经济合理的处理工艺技术，经全面技术经济分析后优选出最佳的总体工艺方案和实施方式。在废水处理设施的总体工艺方案确定中，遵循以下原则：(1)  所选工艺必须技术先进、成熟，对水质变化适应能力强，运行稳定，能保证出水水质达到工厂使用标准及国家废水排放标准的要求。(2)  所选工艺应减少基建投资和运行费用，节省占地面积和降低能耗。(3)  所选工艺应易于操作、运行灵活且便于管理。根据进水水质水量，应能对工艺运行参数和操作进行适当调整。(4)  所选工艺应易于实现自动控制，提高操作管理水平。(5)  所选工艺应最大程度减少对周围环境的不良影响（气味、噪声、气雾等）。2.2  废水的水质特性分析.. .造纸废水处理主要污染物COD、BOD、SS，而COD、BOD、SS主要是纤维在生产过程中分解而引起的，也可以说是由SS引起的，废纸制浆造纸工艺更突出。废水中的悬浮物主要是长纤维、短纤维、填料及少量的杂细胞组成。根据废纸制浆造纸废水这一特点，以及污水排放标准，本厂废水处理方案确定为微孔过滤－物化预处理－生化法。2.3工艺方案的选择借鉴以前废纸造纸废水处理经验，制浆系统有部分生产用水水质要求不高，只要控制COD小于1500mg/l、SS小于200mg/l（业主提供）。就可回用，考虑到减少投资规模及降低处理成本，本方案确定，废水经微孔水力筛及气浮处理出水共8000立方米/天，其中3000立方米/天直接回用到制浆系统（水质可满足工艺要求），其余5000立方米/小时经生化处理后，一部分回用到抄纸系统，多余部分达标排放，此时全厂生产废水的回用水量最高可达到75%（6000立方米/天），此指标在国内属于领先水平。（国家环保局仅要求白水回用效率达70%）。处理工艺中主要采用物化与生化处理相结合的方法，针对废水水质及回用水质要求，对废水进行分级处理。利用微孔水力筛过滤废水回收可利用的纸纤维。经一级气浮装置去除悬浮物后，部分废水（3000m3/d）即回用到制浆工序中，剩余废水（5000m3/d）通过自流送至生物接触氧化池，接触氧化池内设置曝气系统和组合填料，利用填料上的微生物去除废水中的有机物、氨氮、色度等，生物接触氧化池的出水自流进入二次混凝气浮装置，废水在气浮前部设置管道混合器，与药剂充分混合、反应后在气浮池内进行上浮分离，出水通过出水管收集自流进入清水池，清水水质保证达到国家污水排放一级标准要求及造纸抄纸生产用水标准的需要。一级气浮及二级气浮的污泥排入污泥储存池。污泥储存池的污泥定期送入泥脱水装置进行脱水，脱水污泥外运处置。处理出水排入清水池供回用，多余清水排放。（废水回用工艺及设备不在本设计范围内）3  工艺单元设计1、格栅井  布置机械格栅一台，型号：LXG-800-2500电机功率：1.5kw 格栅间隙：5mm整体不锈钢材料制造。.. .2、集水池  有效容积300立方米。钢筋混凝土地下水池，有顶盖。3、集水池废水提升泵  选用二台废水提升泵，型号：ISG200-200(I)  流量：400m3/h 扬程：12.5m 电机功率：22kw  一用一备  配套引水桶二只4、微孔水力格栅  选用微孔水力格栅，格栅间隙根据回收纤维要求，选用间隙为2mm。  型号：LS-7 单台过滤水量：50～100m3/h  数量：共八台 制造材料：整体不锈钢5、废水调节池  有效容积1352立方米。钢筋混凝土地下水池，有顶盖。池上安装机械设备6、废水调节池提升泵  选用二台废水提升泵，型号：ISG200-200(I)  流量：400m3/h 扬程：12.5m 电机功率：22kw  一用一备  配套引水桶二只7、一级混凝气浮装置.. .  选用占地面积小，处理效率高的LQF系列浅层气浮装置。  型号：LQF-400 钢结构  废水处理量：350～400m3/h 电机总功率：51.2kw  数量：一台8、中间废水回用水池  有效容积1352立方米。钢筋混凝土地下水池，有顶盖。池上安装机械设备9、废水回用水泵  选用二台提升泵，型号：ISG150-160  流量：160m3/h 扬程：32m 电机功率：22kw  一用一备  配套引水桶二只10、生化处理池  共有四只645m3水池组成，废水总停留时间为12.4h，内部安装组合填料约1720m3，安装美国进口EDI曝气管400套。气水比约为1：2211、二级混凝气浮装置  选用占地面积小，处理效率高的LQF系列浅层气浮装置。  型号：LQF-250 钢结构  废水处理量：200～250m3/h 电机总功率：26.8kw  数量：一台.. .12、曝气鼓风机  选用低噪声三叶罗茨鼓风机，台湾生产。  型号：MIT200 风量：38.31m3/min，风压6000mmH2O，功率：55kw  数量：三台（2用1备）13、清水回用水池   有效容积1352立方米。钢筋混凝土地下水池，有顶盖。池上安装机械设备14、清水回用水泵   选用二台提升泵，型号：ISG150-160  流量：160m3/h 扬程：32m 电机功率：22kw  一用一备  配套引水桶二只15、带式污泥脱水机  选用带式污泥脱水机，带宽1000mm，脱水后污泥含水率75~80％  型号：LHDY－100 变频调速传动 含污泥调质反应槽  数量：二台16、溶药投药装置  一、二级混凝气浮装置投药及污泥脱水装置投药。  有溶药槽、搅拌机、投药槽、计量泵组成.. .  数量：共三套17、流量计  对废水进行计量，选用电磁流量计及明渠流量计  电磁流量计：LDG-DN150 2台 LDG-DN200 1台  明渠流量计：超声波流量计 1台（出水口，一般有环保部门安装）18、钢结构厂房   为确保设备使用寿命及操作安全，在主要设备上安装钢结构轻型厂房。..'
