江口污水处理工程文本(修改) 48页

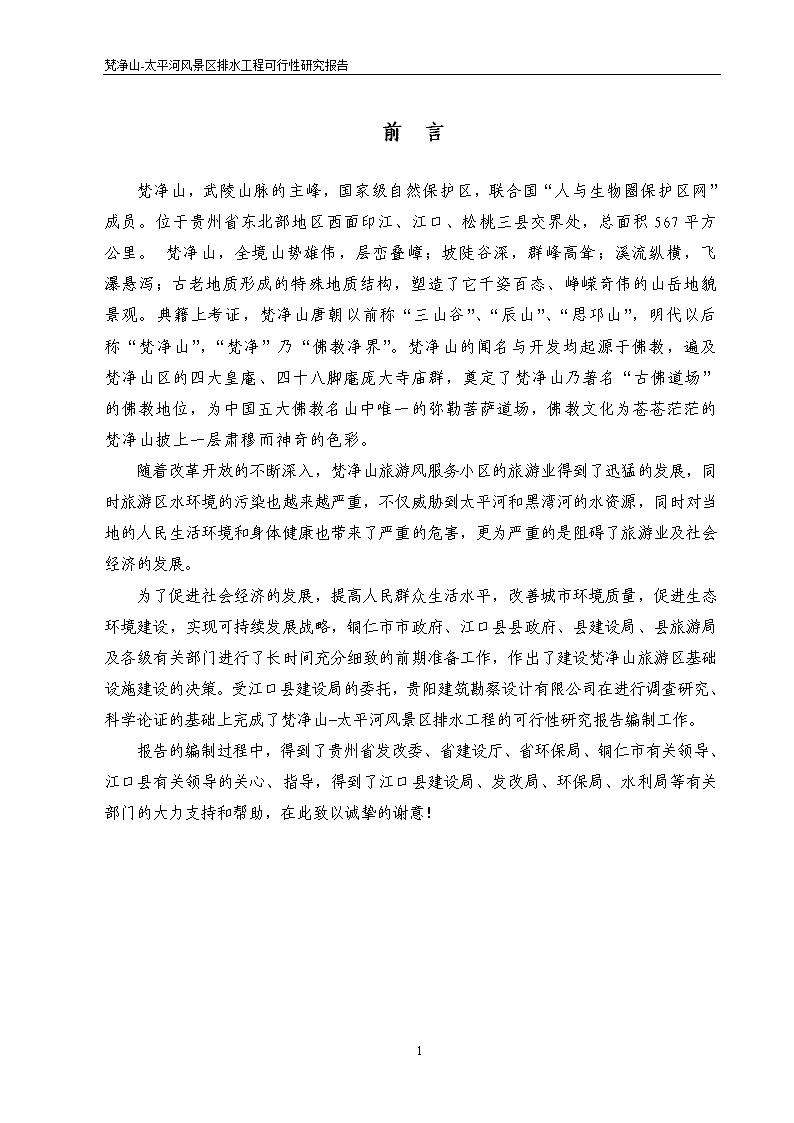

'梵净山-太平河风景区排水工程可行性研究报告前言梵净山，武陵山脉的主峰，国家级自然保护区，联合国“人与生物圈保护区网”成员。位于贵州省东北部地区西面印江、江口、松桃三县交界处，总面积567平方公里。梵净山，全境山势雄伟，层峦叠嶂；坡陡谷深，群峰高耸；溪流纵横，飞瀑悬泻；古老地质形成的特殊地质结构，塑造了它千姿百态、峥嵘奇伟的山岳地貌景观。典籍上考证，梵净山唐朝以前称“三山谷”、“辰山”、“思邛山”，明代以后称“梵净山”，“梵净”乃“佛教净界”。梵净山的闻名与开发均起源于佛教，遍及梵净山区的四大皇庵、四十八脚庵庞大寺庙群，奠定了梵净山乃著名“古佛道场”的佛教地位，为中国五大佛教名山中唯一的弥勒菩萨道场，佛教文化为苍苍茫茫的梵净山披上一层肃穆而神奇的色彩。随着改革开放的不断深入，梵净山旅游风服务小区的旅游业得到了迅猛的发展，同时旅游区水环境的污染也越来越严重，不仅威胁到太平河和黑湾河的水资源，同时对当地的人民生活环境和身体健康也带来了严重的危害，更为严重的是阻碍了旅游业及社会经济的发展。为了促进社会经济的发展，提高人民群众生活水平，改善城市环境质量，促进生态环境建设，实现可持续发展战略，铜仁市市政府、江口县县政府、县建设局、县旅游局及各级有关部门进行了长时间充分细致的前期准备工作，作出了建设梵净山旅游区基础设施建设的决策。受江口县建设局的委托，贵阳建筑勘察设计有限公司在进行调查研究、科学论证的基础上完成了梵净山-太平河风景区排水工程的可行性研究报告编制工作。报告的编制过程中，得到了贵州省发改委、省建设厅、省环保局、铜仁市有关领导、江口县有关领导的关心、指导，得到了江口县建设局、发改局、环保局、水利局等有关部门的大力支持和帮助，在此致以诚挚的谢意！III 梵净山-太平河风景区排水工程可行性研究报告第一章概述1.1项目概况1.1.1项目名称梵净山-太平河风景区排水工程1.1.2项目设计年限设计年限均为2020年1.1.3项目建设规模污水管网收集及输送系统：按远期2020年2000m3/d规模设计管径DN300-DN400，管长44463米1.1.4项目建设地点梵净山-太平河风景区1.1.5建设单位江口县梵净山旅游投资开发有限公司，法人代表：杨昌军1.1.6项目建设方案因为梵净山-太平河风景区在I类水体敏感区域内，并且从熊家坝到县城边缘都是属于II类水体，根据《地表水环境质量标准》（GB3838-2002）规定，在I、II类水体的区域内严禁新建排污口。为防止风险事故的发生，所以我院采用在梵净山-太平河风景区的熊家坝新修建事故池一座，V=1200m3。，在太平乡修建事故池一座，V=1700m3，在云舍修建事故池一座，V=2000m3。污水管以重力流的方式送至县城污水主干管的上游，由县城污水主干管输送至县城污水处理厂进行处理。截污主干管长44463米,其中：排水铸铁管长13628米。1.1.7、主要工程内容a、管网系统污水输送系统：De315L=15422m（双壁波纹管）De400L=15413m（双壁波纹管）DN300L=10053m（排水铸铁管）DN400L=3575m（排水铸铁管）III 梵净山-太平河风景区排水工程可行性研究报告其中：梵净山-太平河风景区管长为：17283米，管径为De315。熊家坝蓄水池处至县城污水主干管上游处总长为：27180米，管径为DN300-DN400。b、检查井Φ10001110座(污水检查井)c、污水调节池配套建设相应的建、构筑物及设备。1.1.8项目动态总投资污水管网：3337.55万元。1.2编制依据1、可研报告的编制依据：（1）、《工程设计委托书》（2）、《梵净山-太平河风景区基础设施建设工程设计合同》（3）、《梵净山太平河风景名胜区总体规划》（2001年）（4）、《风景名胜区规划规范》（GB50298—1999）（6）、《风景名胜区环境卫生管理标准》（1992年）（7）、《贵州省“十一五”城镇污水处理及再生设施建设规划》（8）、《贵州省地面水域水环境功能划类规定》（9）、有关地形图：梵净山-太平河风景区1：1000地形图工艺专业：·《室外排水设计规范》（GB50014-2006）·《城市工程管线综合规划规范》（GB50289-98）·《给水排水管道工程施工及验收规范》（GB50268-2008）·《地表水环境质量标准》（GB3838-2002）·《污水排入城市下水道水质标准》（CJ3082-1999）·《防洪标准》（GB50201-94）电气专业：·《供配电系统设计规范》（GB50052-95）·《通用用电设备配电设计规范》（GB50055-93）·《低压配电设计规范》（GB50054－95）建筑专业：·《民用建筑设计通则》（GB50352-2005）·《民用建筑隔声设计规范》（GBJ118-88）III 梵净山-太平河风景区排水工程可行性研究报告·《屋面工程施工质量验收规范》（GB50207-2002）·《建筑设计防火规范》（GB50016-2006）结构专业：·《给水排水工程管道结构设计规范》（GB50332-2002）·《给水排水工程构筑物结构设计规范》（GB50069-2002）·《室外给水排水和燃气热力工程抗震设计规范》（GB50032-2003）·《混凝土结构设计规范》（GB50010-2002）·《砌体结构设计规范》（GB50003-2001）·《锚杆喷射混凝土支护技术规范》（GB50086-2001）·《给水排水工程钢筋混凝土水池结构设计规程》（CECS138：2002）·《给水排水工程埋地排水铸铁管管道结构设计规程》（CECS141：2002）2、本项目建设应遵循和执行国家和地方政府有关法律、法规：（1）《中华人民共和国环境保护法》（1989年12月）（2）《中华人民共和国水污染防治法》（2008年5月）（3）《中华人民共和国水污染防治法实施细则》（2000年3月）（4）《建设项目环境保护管理条例》（1998年12月）（5）《贵州省污染物排放许可证管理办法》（1997年6月）（6）《污染处理设施环境保护监督管理办法》（1988年5月）（7）《饮用水水源保护区污染防治管理规定》（1989年7月）（8）《城市污水处理及污染防治技术政策》（2000年5月）III 梵净山-太平河风景区排水工程可行性研究报告第二章风景区概况2.1风景区现状及规划概况2.1.1风景区现状梵净山-太平河风景区位于江口县梵净山自然保护区外围山脚的太平河畔，距江口县城20公里，距地区所在地铜仁市70公里。有约20公里的三级公路与江口县城相连。对外有渝怀铁路，铜玉高等级公路、铜遵公路等相连。同时，随着铜仁大兴支线旅游机场的通航，为度假区的开发建设提供了良好的外部交通条件。风景区所在江口县辖2镇7乡，县内有汉族，土家族，苗族等19个民族。主要收入以农业为主。现风景区范围内有部分农村居民点，沿道路发展有零星商业，但环境质量和服务品质有限，旅游经济发展状况有待改善。经过多年不同程度的开发建设，该风景区形成了一定程度的游客接待能力，能基本满足吃、住、行、玩、娱，但设施容量有限，未充分发挥梵净山-太平河风景区生态优势和旅游资源特色。2.1.2规划概况依据《梵净山太平河风景名胜区总体规划》（2001年），梵净山-太平河风景区是集居住、商业、服务、旅游、文化、休闲、娱乐，餐饮功能于一体的大规模城市商业旅游开发区，其中以商业、服务业为主。规划区用地规模：规划区面积为：83.96ha建设区面积为：28.31ha规划区旅游接待规模：本次修规范围内接待规模即宾馆容量为3900床。规划区常住人口规模：规划常住人口即当地居民为3000人。梵净山至江口县城的沿途乡镇常住人口即当地居民为8000人。2.2自然条件III 梵净山-太平河风景区排水工程可行性研究报告2.2.1地理位置梵净山-太平河风景区位于江口县梵净山自然保护区外围山脚的太平河畔，距江口县城20公里，距地区所在地铜仁市70公里。有约20公里的三级公路与江口县城相连。对外有渝怀铁路，铜玉高等级公路、铜遵公路等相连。同时，随着铜仁大兴支线旅游机场的通航，为度假区的开发建设提供了良好的外部交通条件。2.2.2地质、地貌该风景区内地貌类型包括低山丘陵地貌和太平河及其支流的河谷地貌（宽谷、U型宽谷）。大部分面积为河流冲积平地，沿河两岸为缓坡地或平地，地势平缓，形成四周高，中间低的沟谷地形。区内海拔最高点约为559.5米，最低点约为492.5米，相对高差67米，山地地貌特征明显。区内地质构造复杂，出露地层除泥盆系、石灰系、侏罗系、三迭系、白垩系及第三系外，其它地质时代的地层均有出露。尤以前震旦系、寒武系、奥陶系地层分布最广、发育较全。区内的土壤主要是地带性红壤向黄壤过渡型山地黄红壤。土壤剖面厚度可达1米，层次发育良好，PH值多在5以下，呈酸性反映，盐基饱和度较低，质地比较粘重。地表原生植被多遭砍伐，代之以次生或人工的针叶阔叶混交林。2.2.3气候、水文梵净山-太平河风景区属亚热带湿润季风气候区，夏季受东南海洋季风影响十分显著，冬季受寒潮影响一般较小。年平均气温16.2℃，年极端高温38.9℃，年极端低温—10.1℃，最热月（七月）平均温度26.7℃，最冷月（一月）平均温度5.1℃，年无霜期265-275天，年日照时数900-1170小时，相对湿度平均达81％。年均蒸发量664.5mm，相对湿度81%。年日照时数1067.4~1507h，无霜期长。总的特点是：春多阴雨，绵雨较重，寒流频繁，每年均有倒春寒发生；夏少酷暑，光照充足易遭伏旱；秋多绵雨，秋凉较早；冬少雨雪，寒冷寡照。梵净山-太平河风景区内河流属长江流域沅江水系，主要有太平河和黑湾河。太平河史称省溪、宙逻江。发源于梵净山东侧松桃县高洞乡，为锦江主要支流之一。河长63.7公里，集雨面积744.6平方公里。其主要支流有马槽河，盘溪河、黑湾河、寨抱河等。太平河在本规划区内长约3.5公里。黑湾河发源于梵净山南部回香坪，流经梵净山村注入太平河。河长11公里，集雨面积25.3平方公里。黑湾河在被规划区内长约1公里。III 梵净山-太平河风景区排水工程可行性研究报告2.3风景区给排水现状及规划概况2.3.1风景区给排水规划概况依据《梵净山太平河风景名胜区总体规划》（2001年）１、给水工程规划（1）规划原则给水工程规划应保证安全供水，满足规划区各组团生活和消防等对水量、水质及水压的要求。节约用水，节约能源，保护水体。（2）用水量预测依据《梵净山太平河风景名胜区总体规划》（2001年）为依据确定,并根据景区发展现状及有关规范、规程作适当调整。2、排水工程规划（1）排水体制风景区排水采用雨、污分流制。（3）污水工程A、污水量预测污水量形成率以给水量的80%计算。B、管网布置污水管道尽量沿区内道路顺坡敷设，采用重力自流的方式把污水输送至县城污水主干管上游，然后由污水主干管送至污水处理厂进行处理排放。III 梵净山-太平河风景区排水工程可行性研究报告第三章工程建设的必要性3.1风景区给排水现状1、现状目前，梵净山-太平河风景区给水厂的水源部分已完成，完成止水堰一座，水源进水池一口，输水管道已完工，完成蓄水池的开挖、砌筑，完成1000m供水管道安装埋设。给水厂预计2011年11月底竣工，工程完工后最高日供水量可达2000m3/d，可解决梵净山村发展至30000人的供水需求。2、存在问题(1)由于没有建成给水管网，居民采用简易的给水管道。给水管网布置不合理，管径过小，锈蚀严重，管网漏失率高，随着旅游的人越来越多，给水水源受到一定的污染，使得水质达不到《生活饮用水水源水质标准》的要求，水源水质下降，不能充分的保证居民生活用水，甚至给服务小区居民和旅客饮水安全带来极大的危害。（2）排水体制为无组织排放，部分排水沟渠堵塞严重，排水不畅。排水系统不够完善，未形成完整的系统。长时间会致使河水发黑、发臭。严重影响了水域环境、生态环境、生活居住环境、对丰富的旅游资源造成了严重破坏，影响了人民的身体健康，制约了风景区的旅游发展。3.2项目建设的必要性梵净山-太平河风景区位于江口县梵净山自然保护区外围山脚的太平河畔，距江口县城20公里，距地区所在地铜仁市70公里。有约20公里的三级公路与江口县城相连。对外有渝怀铁路，铜玉高等级公路、铜遵公路等相连。同时，随着铜仁大兴支线旅游机场的通航，为度假区的开发建设提供了良好的外部交通条件。梵净山-太平河风景区以前属未开发农业区，区内人口密度较低，居民住所比较分散。除密集的居住区有一些合流管排水处，其余排水系统均属无组织，顺雨水沟自由排水。旱季时主要为生活污水，雨季时则为雨、污混合水。目前，由于河流径流量比较小，自净能力有限，加之旅游的人数越来越多，汇入的生活污水日渐增多，其水质已不断恶化，水体富营养化趋势已呈现。如污水长期未经处理直接排放，会致使风服务小区周围的河流成为服务小区的天然集污沟，造成河水水质严重超标，河水中含有有机、有毒物质，对黑湾河灌溉区内的土壤也造成了严重污染，严重破坏了生态环境、其水质的恶化直接威胁到我区居民的饮水安全以及环境的恶化。同时也制约了服务小区的旅游发展。III 梵净山-太平河风景区排水工程可行性研究报告随着西部大开发战略的实施将对西部旅游业发展带来新的契机，为促进江口县旅游业的发展，作为梵净山风景名胜区重要片区的梵净山-太平河风景区自然成为重点打造、提升的区域。依据《梵净山太平河风景名胜区总体规划》（2001年）及实际建设情况，太平河风服务小区开发条件日趋成熟，为科学合理地对梵净山-太平河风景区进行开发，实现经济、社会、环境三效益统一的建设目标。在此形势下对梵净山-太平河风景区建设排水工程，加强对太平河的治理就显得尤为重要。因此，建设梵净山-太平河风景区排水工程，贯彻国家关于环境保护的基本国策，改善梵净山旅游服务区及周边水体环境质量，促进生态环境的良性循环，创造健康和谐的旅游、生活环境及投资环境，为努力打造该服务小区为——山林葱茸、人文富集，人林和谐，魅力独具的——“生态型旅游驿站”，实现社会经济发展和人口、资源、环境相协调的可持续发展目标迫在眉睫，势在必行。III 梵净山-太平河风景区排水工程可行性研究报告第四章项目服务范围及规模4.1设计服务范围及人口根据《梵净山太平河风景名胜区总体规划》（2001年），结合风景区地形高程及水体流域划分情况，本次梵净山-太平河风景区排水工程设计服务范围为规划确定范围：（转塘、龙泉禅寺、生态植物园、佛教文化苑），沿途乡镇确定范围：（太平乡、寨抱、云舍、曾家港）。根据《梵净山太平河风景名胜区总体规划》（2001年），本工程服务范围内风景区常住人口：2010年人口为：3000人，2020年人口为：3250人。沿途乡镇常住人口：2010年人口为：8000人，2020年人口为：8665人。根据江口县梵净山-太平河风景名胜区管理局在2010年“五.一”小长假统计，整个太平河景区人数可达18200人次/日。4.2污水量测算及建设规模4.2.1污水量测算梵净山-太平河风景区排水工程污水量的预算，是以根据《梵净山太平河风景名胜区总体规划》（2001年），结合服务区的供水能力、用水现状、排水现状并参照国家有关标准及规范确定的。本报告将结合旅游区给水、排水工程规划对污水量进行测算，以确定污水处理厂的建设规模。并参照国家有关标准及规范确定的。2020年污水量预测及建设规模测算表（太平河景区）序号项目单位常住人口其中客房人数高峰时游客人数备注1人口人2167390011375-3900参照2综合生活用水定额L/人·d852504070～120L/人·d3景区综合生活用水量m3/d184.20975299.00(1)×(2)÷10004未预见用水量m3/d18.4297.529.90(3)×10%5最高日需水量m3/d202.621072.5328.90(3+4)6日变化系数1.31.31.37平均日需水量m3/d155.86825.00253.00（5）÷(6)8污水形成率%80%80%80%9形成污水平均日水量m3/d124.69660.00202.40(7)X(8)10平均日污水形成总量m3/d987.0911污水处理规模m3/d100012污水处理率100%III 梵净山-太平河风景区排水工程可行性研究报告2020年污水量预测及建设规模测算表（佛教文化苑景区）序号项目单位常住人口高峰时游客人数备注1人口人10834550参照2综合生活用水定额L/人·d854070～120L/人·d3景区综合生活用水量m3/d92.06182.00(1)×(2)÷10004未预见用水量m3/d9.2118.20(3)×10%5最高日需水量m3/d101.27200.20(3+4)6日变化系数1.31.37平均日需水量m3/d77.90154.00（5）÷(6)8污水形成率%80%80%9形成污水平均日水量m3/d62.31123.20(7)X(8)10平均日污水形成总量m3/d185.5111污水处理规模m3/d20012污水处理率100%2020年污水量预测及建设规模测算表（寨抱村）序号项目单位农村人口备注1人口人2166参照2综合生活用水定额L/人·d8570～120L/人·d3综合生活用水量m3/d184.13(1)×(2)÷10004未预见用水量m3/d18.41(3)×10%5最高日需水量m3/d202.54(3+4)6日变化系数1.37平均日需水量m3/d155.80（5）÷(6)8污水形成率%80%9可形成污水的平均日水量m3/d124.64(7)X(8)11污水处理规模m3/d15012污水处理率（％）100III 梵净山-太平河风景区排水工程可行性研究报告2020年污水量预测及建设规模测算表（太平乡）序号项目单位城镇人口农村人口备注1人口人15461733参照2综合生活用水定额L/人·d2008570～120L/人·d3综合生活用水量m3/d309.20147.31(1)×(2)÷10004未预见用水量m3/d30.9214.73(3)×10%5最高日需水量m3/d340.12162.03(3+4)6日变化系数1.31.37平均日需水量m3/d261.63124.64（5）÷(6)8污水形成率%80%80%9可形成污水的平均日水量m3/d209.3099.71(7)X(8)10平均日污水形成总量m3/d309.0111污水处理规模m3/d35012污水处理率100%2020年污水量预测及建设规模测算表（云舍、曾家港）序号项目单位农村人口高峰时游客人数备注1人口人32202275参照2综合生活用水定额L/人·d854070～120L/人·d3综合生活用水量m3/d273.7091(1)×(2)÷10004未预见用水量m3/d27.379.1(3)×10%5最高日需水量m3/d301.07100.1(3+4)6日变化系数1.31.37平均日需水量m3/d231.5977.00（5）÷(6)8污水形成率%80%80%9可形成污水的平均日水量m3/d185.2761.60(7)X(8)10平均日污水形成总量m3/d246.8711污水处理规模m3/d30012污水处理率100%III 梵净山-太平河风景区排水工程可行性研究报告根据以上计算可知：风景区（太平河景区、佛教文化苑）远期规模确定为1200m3/d，污水流经沿途乡镇（寨抱村、太平乡、云舍、曾家港）后，远期规模确定为2000m3/d。4.2.2污水收集干管计算太平河流域远期服务面积167.92ha，远期2020年综合生活用水定额农村居民按85升/人·日。城镇居民200升/人·日。依据上述参数计算污水收集干管管径。具体计算详见表3-2：表4-2污水收集干管计算表管段号本段流量（L/s）转输流量（L/s）设计流量（L/s）污水管管径（mm）太平河—佛教文化苑11.570　11.57300佛教文化苑—寨抱村2.3111.5713.88300寨抱村—太平乡1.7413.8815.62400太平乡—云舍、曾家港4.0515.6219.67400云舍、曾家港—县城污水主干管3.4719.6723.14400总变化系数1.914.2.3污水进厂水质的确定在确定污水进厂水质时，根据业主提供的有关资料及参考同类生活污水的水质指标，结合实测水质资料，并考虑到远期污水水质的变化趋势，确定梵净山-太平河风景区排水工程设计进厂水质如下：BOD550.7mg/lCOD116mg/lSS152mg/lNH3-N17.5mg/lTN40mg/lPH＝6～9最高水温:30℃最低水温:15℃平均水温:20℃根据以上水质参数，满足城市污水处理厂水质进厂要求。4.2.4污水出厂水质标准III 梵净山-太平河风景区排水工程可行性研究报告污水处理厂的污水排放标准由受纳水体的水域功能确定，江口县城污水处理厂工程出厂水的受纳水体为锦江河，根据《江口县城总体规划（修编）（2000—2020年）》，江口县城区的水域功能按《地表水环境质量标准》（GB3838—2002）II类水体控制，依据《江口县城污水处理工程》，江口县城污水处理厂的污水排放执行《城镇污水处理厂污染物排放标准》（GB18918—2002）一级B类标准，即污水出厂指标为：≤20mg/LCOD≤60mg/LSS≤20mg/L-N≤8mg/LTN≤20mg/LPH≤6～9粪大肠菌群数≤个/L4.3污染物的处理程度及削减量4.3.1污染物的削减量江口县城污水处理工程建成后，江口县城每年排放入都锦江水体的城市污水中，主要污染物质的削减量为：22.41吨/年40.88吨/年SS96.36吨/年-N6.94吨/年TN14.6吨/年III 梵净山-太平河风景区排水工程可行性研究报告第五章项目建设方案5.1项目建设方案根据梵净山-太平河风景区地形及水体功能划分的情况，对该项目提出如下三个方案：5.1.1工程建设方案一对梵净山-太平河风景区的的污水采用集中处理，在熊家坝新修建日处理1200m3/日污水处理厂一座，新布置截污干管17283m重力输送至污水处理厂。管径为DN300。污水处理厂工艺流程采用：粗、细格栅井—钟式沉砂池—一体化氧化沟—紫外线消毒，深度处理达标（一级A标准）后的水再进行中水回用，浇洒风景区的道路以及绿化和农田灌溉。集中处理的优点具有单个处理厂规模大而水质、水量稳定，处理每立方米污水基建投资和运行费用低和易于集中管理，缺点是设备复杂、庞大，单个厂总费用高，要求技术水平和管理水平高，对管材的质量要求也较高，材质较差的管材容易发生污水渗漏。管道埋设较深，土建费用较高。厂站需要占用大量的农田，当污水处理厂发生运行故障时需修建较大的事故池储存污水。5.1.2工程建设方案二对梵净山-太平河风景区的污水采用分散处理，在风景区内东北部、中部和南部共布置六套污水处理设备和收集管网，污水经管道收集后重力流至各污水处理站，污水收集管沿道路两侧人行道埋设，埋设深度为1.2—2.0米，污水收集干管主要工程量：DN300、L=15365m，材质：PE波纹管。一体化污水处理设备:250T/d、150T/d、260T/d、140T/d、200T/d、200T/d各一座。深度处理达标（一级A标准）后的水再进行中水回用。污水分散处理的优点是单个处理厂规模小，结合废水特点进行处理，灵活性大，管道埋设较浅，污水不容易发生渗漏，少占农田。缺点是处理每立方米污水投资及运行费用高，对水体造成多点污染，不易集中管理，当污水处理厂发生运行故障时污水会直排对黑湾河造成污染。目前我国进行区域或城市水污染控制系统综合规划时，宜采用集中污水处理系统。5.1.3工程建设方案三景区内的污水以重力流的方式收集、输送至熊家坝污水事故池，再由熊家坝事故池采用DN300的污水管送至寨抱村，以熊家坝为起始，再沿途收集沿线村镇污水，主干管采用DN300—III 梵净山-太平河风景区排水工程可行性研究报告DN400的管道输送至梵净山北路附近的县城污水主干管。（据调查：县城污水处理厂近期设计规模为6000吨，当前运行负荷才3000吨，还有3000吨的富余，县城污水主干管上游管径为DN600，也还留有富余,近期县城污水处理厂扩建2.6万吨/天，其中县城按2.4万吨/天，梵净山-太平河按0.2万吨/天，该项目已完成可研编制）。为防止环境风险事故的发生，在梵净山-太平河风景区的熊家坝新修建污水调节池一座，V=1200m3。，在太平乡修建事故池一座，V=1700m3，在云舍修建事故池一座，V=2000m3。整个工程截污主干管长44463米，管径为DN300—DN400，其中：排水铸铁管长13628米。优点是无需占用大量农田，基本上不需配备专职管理人员，工艺流程简单，构筑物和设备少；操作简便；运行成本较低；占地面积小，沿途的村寨（寨抱、太平乡、曾家岗、云舍）污水也得到了有效的收集，减少了污水对河水的污染。缺点是管线较长，埋设较深，局部地段施工较复杂，对管材要求较高。维护和管理不方便。考虑到梵净山-太平河风景区在I类水体敏感区域内，并且从黑湾河至县城边缘水体都是属于II类水体，根据《地表水环境质量标准》（GB3838-2002）规定，在I、II类水体的区域内严禁新增排污口。而方案一和方案二采用深度处理达标（一级A标准）后的水再进行中水回用，由于梵净山-太平河风景区的水源非常丰富，湿度非常大，道路及绿化根本不需要浇水，农田灌溉村民采用简单的明渠引用河水既能满足，中水最终会排水太平河内。所以方案一和方案二无法解决在Ⅰ、Ⅱ类水体范围内不得新建任何排污口的难题，但方案三可规避这一环保难题，故我院选择方案三为本工程技术方案。5.2工程建设方案经济比较为了对以上工程建设方案作进一步说明，现对各方案作进一步的经济对比：各建设方案经济比较表：序号项目单位方案一方案二方案三1用地（近期）面积亩11.7510.829.61单方指标m2/m36.526.013.202工程费工程费万/元3396.503309.583251.33单方指标元/m32830.422757.981625.663管网总投资万元1938.951825.583337.554厂站总投资万元1545.251569.450III 梵净山-太平河风景区排水工程可行性研究报告5装机容量kw16.52163.25161.306年电费万元/年25.2727.1620.017剩余污泥量吨/日0.240.240.248年药费万元/年1.561.451.329单位处理水总成本元/m34.874.654.3810单位经营成本元/m32.682.542.17从上表可看出，方案三在总投资、年电费、处理成本上均远远优于方案一和方案二。5.3特殊路段工程方案比较污水管网从熊家坝至县城污水主干管的上游，需遇到山崖，山崖下面是4-5米的河塘，河塘上面和下面都是浅滩，根据此路段的地形，对该路段提出如下三个方案：5.3.1工程建设方案一把污水采用泵站提至山崖顶处，采用管道接入山崖下的污水干管，其优点是可提高下游管道的埋深，减少开挖量，管道不易堵塞，维护管理方便；缺点是需建加压泵站，运行费用较高。5.3.2工程建设方案二在山崖上采用牛腿的方式把污水绕过山崖，其优点是便于施工，节省工期；缺点是不易检修，易被洪水冲刷，且景区内管道要采用隐蔽措施，投资增大。5.3.3工程建设方案三污水采用倒虹管过河的方式，绕开山崖，其优点是便于施工，节省工期，节省投资，且隐蔽性强；缺点是不易检修，管道容易腐蚀。根据以上的方案比较，为了节约投资，节省工期，我院推荐工程建设方案三为特殊路段工程方案建设。III 梵净山-太平河风景区排水工程可行性研究报告第六章推荐方案设计6.1排水体制排水体制分为分流制和合流制。分流制排水系统的雨、污水分别进入各自的管道系统，雨水系统就近直排入风景区水体，污水经污水管网收集后统一输送至县城污水主干管，由县城污水主干管送至县城污水处理厂处理后达标排入城市水体。其优点为污水水量、水质较为稳定。对污水处理厂的运行管理有利，运行费用也降低，经济上合理，环保效果较好。合流制排水系统的雨、污水合并进入一个排水系统，若对雨污混合水不作处理的话，将严重污染附近水体，但若完全将雨、污水一并收集处理，将大大增加排水管网和污水处理厂的建设规模，同时增加了污水处理厂的运行费用，且运行管理较复杂，难以保证污水处理厂正常运行。目前，梵净山-太平河风景区排水系统为合流制排水系统。风景区污水旱季时主要为生活污水，雨季时则为雨、污混合水。根据《梵净山太平河风景名胜区总体规划》（2001年），风景区将完全实现分流制排水体制，规划区以及原无排水管网的地段，必须按照规划一次建成分流制排水管网。在风景区的黑湾河两岸敷设污水主干管，同时在风景区内新建污水管道，并将原有的排水系统改造为雨水系统，从而完全实现分流制排水体制。6.1.1污水管网布置原则1、风景区污水管网收集和输送系统按远期（2020年）污水量（2000/d）进行统一布置设计，配套城市基础设施建设逐步实施。2、充分利用风景区现有道路或规划路网及水系河流形成城市排水管渠系统。3、充分利用自然地形地势，结合景区竖向规划，重力流顺坡排水。4、管道布置宜顺直，取短捷路线，不绕弯，局部采取埋深方式，避免提升。5、管道沿河布置。收集、输送管道埋设标高应高于河水常水位标高，局部地段应设置少量挡墙防止水流的冲刷，大部分地段应采用鹅卵石浆砌法来防止水流的冲刷，排水检查井的设置原则不低于20年一遇洪水位，沿河敷设的管材尽量采用排水铸铁管用于抗浮和防止管道外露时防腐、老化问题。所有的沿河检查井和管道采取隐蔽性措施。III 梵净山-太平河风景区排水工程可行性研究报告6.1.2污水管网布置方案遵循上述管网布置原则，结合江口县梵净山-太平河风景区的地形，污水管道尽可能敷设于道路人行道下和河床内侧，雨水管道敷设于道路边外，新建小区，严格按照规划进行排水管网的布置。风景区的污水主干管主要沿太平河的两岸边布置，敷设De315-DN400截污主干管W1—W２—W36—W17—W35—W18—W20—W21—W25—W29—W30—W36—W38—W39—县城污水主干管。在太平河的右侧（水流方向），W21-W25段，此路段是新修道路，大量的泥土堆放在道路外侧，而管道沿着道路外侧而行，外侧的地质条件较差，处理基础难度较大，容易滑坡和管道发生沉降不均匀；W25至庙懂停车场处，调节池至县城污水主管的上游部分地段是已修垂直挡墙，挡墙较高，而污水管道只能沿河布置，且沿河地势较低，基本上与水面持平，为防止河水的冲刷和倒灌，减小下游的埋深，以及不影响道路的通行，环境的美观。所以以上路段的管道均采用鹅卵石浆砌护堤，防止管道被冲刷和沉降不均匀，应种植根藤植物来美化环境。在凯马小学处敷设一条截污干管，管径为DN300，接入W20；在龙泉禅寺敷设一条污水截污干管，管径为DN300，流经W24—W22,接入污水主干管W21；在野生动物救助站、生态植物园、国际会展中心敷设一条污水截污干管，管径为DN300，流经W28—W27—W26,接入污水主干管W25。在太平河的左侧（水流方向），敷设DN250的截污主干管W15—W17—W35，在W35处采用过河管把污水接入至太平河的右侧W18,另一条截污主干管W31—W32—W34。在W34处采用过河管接入右侧的W29。在规划小区处（转塘对面），敷设污水支管，管径为DN300。根据地形，一部分污水接入截污主干管W36，另一部分污水接入污水主干管W15。在佛教文化苑敷设一条截污干管，管径为DN300，接入污水主干管W32，最后进入县城污水上游的主干管。从熊家坝至县城污水主干管段的污水管道，在寨芽、秦龙、寨楼、冲底、平坝凹、寨索、太平、铜鼓、云舍处遇到山崖，为了避开山崖，污水管道在浅滩处过河。管道具体布置详见排水管道总平面图。新修道路段和已修挡墙段的附图如下：III 梵净山-太平河风景区排水工程可行性研究报告新修道路段已修挡墙段III 梵净山-太平河风景区排水工程可行性研究报告6.2管道过河方案6.2.1污水管道过河方案梵净山-太平河风景区支流较多，河面较窄，高程起伏大。而污水调节池又处于风景区排水系统的下游（右侧），左侧的污水须过河才能到达下游（右侧）的截污干管。污水管道过河方案通常有倒虹管、泵站加压、等形式，针对污水管道过河方案，我院提出了倒虹管过河和污水加压泵站过河两个方案进行必选。方案一：倒虹管过河，即在处设置倒虹管，连接左右侧管段，管道敷设于河床下。但倒虹管上下管道须保证一定的高差，确保倒虹管有足够的坡度，满足流速要求（V>0.9m/s）,防止管道堵塞，倒虹管不宜少于两条。方案二：泵站加压过河，即在右侧修建污水提升泵站一座，加压后通过压力管道输送过河。该方案减少下游的埋深，但运行成本较高。比选方案优点缺点方案一（倒虹管过河）1、无提升泵站，运行费用低。1、管道一般不少于两条；2、加大下游的埋深；3、维护、管理难度大；4、施工难度大。方案二（泵站过河）1、可提高下游管段埋深，减少开挖量；2、管径小，施工难度小；3、管道不易堵塞，维护管理方便。1、需建加压泵站；2、运行费用较高。考虑到河面较窄，高程起伏较大，为了节约投资，我院推荐梵净山-太平河风景区污水截污主干管过河方案为：在河水较浅的地方采用浅埋过河，特殊路段采用倒虹管过河。6.3污水管网系统设计6.3.1设计参数1、设计流量Q污水管段设计流量按下式计算，即：Q=q1+q2+q3(L/s)式中q1—设计管段的本段流量(L/s)；且q1=F×q0×KzF—设计管段的服务面积（ha）III 梵净山-太平河风景区排水工程可行性研究报告Kz—生活污水量总变化系数q0—比流量（L/s·ha）q2—上游管段和旁侧管段流来的污水量（L/s）q3—从工业企业或其他大型公共建筑物流来的污水量（L/s）2、生活污水量定额n根据《梵净山太平河风景名胜区总体规划》（2001年）排水工程规划指标，本区综合污水量定额：2020年为1200m3/d,沿途乡镇污水量定额：2020年为800m3/d3、比流量q生活污水设计比流量q0由下式确定，即：q0=n×p/86400(l/s·ha)式中n—生活污水量定额(L/cap·d)p—人口密度（cap/ha）4、总变化系数Kz总变化系数，当且仅当Q＜5L/S时，Kz=2.3；当Q＞1000L/S时，Kz=1.3。梵净山-太平河风景区排水工程收集及输送规模：2000吨/日。即：Q=2000×1000/86400=23.15L/S则总变化系数：15、设计充满度h/D按照《室外排水设计规范》（GB50014-2006）规定，污水管道应按非满流计算，其最大设计充满度详见表：污水管最大设计充满度表管径（mm）最大设计充满度（h/D）DN200～DN3000.55DN350～DN3500.65DN500～DN9000.706.3.2管材选择合理的选择污水管道管材，对降低排水系统的造价影响很大，选择污水管道材料时，应综合考虑技术、经济及其他方面的因素。III 梵净山-太平河风景区排水工程可行性研究报告污水管道对管材的要求是必须具有足够的强度，以满足外部和内部水压的要求；污水管道应具有抵抗污水中杂质冲刷和磨损的能力；管道必须不透水，以防止污水渗透或地下水渗入；管道的内壁应整齐光滑，使水流阻力尽量减小。根据梵净山-太平河风景区现场施工条件及风景区的环保、景观要求，可供本工程污水管网选择的管材有：钢筋砼Ⅱ级管、双壁波纹管、玻璃钢夹砂管和排水铸铁管等。1、钢筋砼（Ⅱ级）管：钢筋砼（Ⅱ级）管是目前省内常用的城区污水管道管材，其取材容易、购买方便、施工较简单、综合造价较低等优点。但管节较短，接口较多；大口径管道重量较大啊，运输、吊装、安装困难；容易被含酸碱的污水侵蚀；当地下水较高时，渗透严重。2、双壁波纹管：双壁波纹管是一种新型环保塑料排水管材，可分为UPVC双壁波纹管和HDPE双壁波纹管。UPVC双壁波纹管：U-PVC双壁波纹管内壁光滑，摩擦阻力小，重量轻，搬运安装方便，施工快捷；橡胶圈承插连接，方法方便等优点，但脆性比较大，刚性不足，造价高。HDPE双壁波纹管是以高密度聚乙烯为主要原料，分别由内、外挤出，一次性成型，内壁平滑，外壁呈梯形波纹状，内外壁之间有夹壁空心的塑料管材。双壁波纹管产品具有环刚度高、强度大、重量轻、隔音减震，较高的抗紫外线稳定性，使用寿命长，弯曲性好，耐压抗冲击强度高等多种优点。可敷设在地质较差的路段，而且密封性好，施工快捷。但造价较高。3、玻璃钢夹砂管：玻璃钢夹砂管（GRP）是70年代发展起来的一种新型复合材料制品。它是在纯玻璃排水铸铁管壁中间低应力区加入树脂砂浆层，形成新的结构体，从而在保留原玻璃管道所有优点的基础上，既提高了管道的钢性，又降低了成本。玻璃钢夹砂管具有强度高、耐腐蚀、水力学性能优良、防渗漏、重量轻、安装运输方便等优点。但同时也具备综合造价较高的缺点。4、排水铸铁管：具有组织致密、管壁薄厚均匀、内外壁光滑、无沙眼和夹渣、抗拉与抗压强度高，产品具有化学成分稳定、耐腐蚀、防火无毒、符合消防安全环保要求、无噪声、不变形、使用寿命长的优点。根据《建设部推广应用和限制禁止使用技术》中有关管材选用的规定，本着经济、适用的原则，根据梵净山-太平河风景区现场施工条件及风景区的环保、景观要求，本工程污水管道管材确定如下：熊家坝调节池以前的污水管道采用HDPE双壁波纹管（过河管除外），调节池以后的污水主干管，如遇特殊路段（如过河、露天敷设等）采用排水铸铁管。一般路段则采用HDPE双壁波纹管。III 梵净山-太平河风景区排水工程可行性研究报告6.3.3主要工程内容a、管网系统污水输送系统：De315L=15422m（双壁波纹管）De400L=15413m（双壁波纹管）DN300L=10053m（排水铸铁管）DN400L=3575m（排水铸铁管）其中：梵净山-太平河风景区管长为：17283米，管径为De315。熊家坝蓄水池处至县城污水主干管上游处总长为：27180米，管径为DN300-DN400。a、检查井Φ10001110座(污水检查井)Φ1000-1250203座（雨水检查井）III 梵净山-太平河风景区排水工程可行性研究报告第七章排水管渠的施工及维护7.1排水管渠的施工7.1.1施工条件本工程施工场地位于梵净山-太平河风景区，生活、原材料供应、水电等设备均能满足要求，交通条件十分便利。7.1.2管沟开挖沟槽开挖应当严格按照测量放线和沟槽断面尺寸要求进行。槽壁应尽可能整齐，沟底坡度要配合设计坡度。当挖土深度到接近设计高程时，应在槽内打高程控制桩，以控制挖土深度。在开挖过程中，要随时检查挖深情况，勿使超过需要深度，以保护原土。施工过程中若发现有超挖，则要用好土、矿石或卵石分层夯实。为了便于管沟敷设完毕后回填沟槽，适合回填的土应堆放在沟槽两恻。对每段沟槽只能在一侧堆土，另一侧作下管和运输材料用。堆土高度不高于1.5m，离槽边不小于1.2m。7.1.3管道基础及接口根据工程建设地点的地质条件，管道基础采用砂基础或混凝土基础，沿管道全长敷设。当建设地点无地下水时在槽底老土上直接敷设；有地下水时先在槽底铺150mm-300mm厚的碎石垫层，然后在垫层上敷设。污水管道接口采用承插连接、热熔连接或钢丝网水泥砂浆抹带接口。对地基松软或不均匀沉降地段，管道基础应采用加固措施，管道接口采用柔性接口。塑料污水管道的施工安装按国家建设标准图集《埋地塑料排水管道施工（04S520）》执行。管道接口采用钢丝网水泥砂浆抹带接口和承插连接。对地基松软或不均匀沉降地段，管道基础应采取加固措施，管道接口采用柔性接口。7.1.4管道铺设管道铺设是把预制管节按设计的位置排在已经做好的基础。施工时先把预制管节运到沟槽边上，然后从下游窨井中心桩处向上游方向将管节逐一从地面放到沟槽内基础上，边放边排。排管时，应先对中。对中、高程控制要反复进行。III 梵净山-太平河风景区排水工程可行性研究报告7.1.5管道试压根据《给水排水管道工程施工及验收规范》(GB50268-97)，无压力管道回填土前应进行严密性试验，以检查管道接口的渗漏情况，试验方法为闭水法。实验管段应按井距分隔，长度不宜大于1.0Km，带井试验。管道严密性实验时，应进行外观检查，不得有漏水现象。7.1.6沟槽回填沟槽回填应在闭水实验合格，施工质量符合要求，并经主管单位审查同意后及时进行。沟槽回填前必须清理槽内杂物，并会同有关单位检视有关管线。回填时，槽内应无积水，不得回填淤泥、腐植土、冻土及有机物质；在管顶500mm内，不得回填大于100mm的石块、砖块等杂物；当原土含水量高且不具备降低含水量条件不能达到要求压实度时，管道两恻及沟槽位于地基范围内的管道顶部以上，应回填石灰土、砂、沙砾或其他可以达到要求压实度的材料。7.1.7管顶覆土厚度管顶的最小覆土厚度，根据外部荷载及管材强度，当管道所处位置不过车时，管道的覆土厚度以不小于0.60m计；当管道所处位置过车时，管道的覆土厚度以不小于0.70m计。管道埋深不能满足最小覆土厚度时，需对管道采取加固措施。7.2排水管渠的维护管理排水管渠在建成通水后，为保证其正常运行，必须经常对其进行养护和管理。排水管渠的维护，包括对管渠的定期检查和定期进行污泥清除和管道疏通等。要求如下：7.2.1作业现场检查井井盖开启后，必须立即加盖安全网盖或设置护栏；白天应加挂三角旗，夜间应加点红灯。作业现场严禁明火；车辆行人不得进入作业区。经征得公安部门同意断绝交通后，应在路段两端设置安全标志。在繁华地段作业时，应指派专人维护现场次序。7.2.2管道检查、疏通和维修检查管道内部情况时，宜采用反光镜或电视检测仪等工具；凡井深不超过3.0m者，在穿竹片牵引钢丝绳和掏挖污泥时，不宜下井操作；需要封闭作业的管段进行维修时，宜采用橡胶气堵等工具；宜采用电动或气动引线器、机动绞车、高压冲洗车及吸泥车等工具，以改善劳动条件。III 梵净山-太平河风景区排水工程可行性研究报告7.2.3作业要求需下井作业时，必须履行批准手续；操作人员下井作业时，井上应有两人监护；井下严禁明火；每次下井连续作业时间不宜超过1小时。井下照明采用防爆型照明设备，其供电电压不得大于12伏。7.2.4防护用品维护人员下井时，必须配备悬托式安全带，其性能必须符合国家标准；维护人员从事维护作业时，必须戴安全帽和手套，穿防护服和防护鞋；对于污水管道，维护人员下井时，必须穿戴供压缩空气的隔离式防护装具；在地面上掏挖井内污泥或维修检查井时，应戴口罩，必要时还应采取放毒措施。III 梵净山-太平河风景区排水工程可行性研究报告第八章环境与劳动保护污水处理厂和管网收集系统本身是为保护水体而设，其目的是为改善城市的水环境，但在治理环境的同时，它也将产生对环境不良的影响，因此在污水处理厂和污水管网的建设过程中和投产运行之后，必须把这种影响降低到最低，达到国家制定的相关标准。对本工程在建设过程中可能出现对环境的不良影响，施工单位应在建设方的协助下，在城市有关单位的监督之下制定相应的对策，经环境部门和当地政府批准后才能进行施工。8.1相关环境保护标准8.1.1环境质量标准（1）《环境空气质量标准》（GB3095-1996）一类；（2）《城市区域环境噪声标准》（GB3096-1993）2类；（3）《地表水环境质量标准》（GB3838-2002）Ⅰ类。8.1.2污染物排放标准（1）《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A标准；（2）《工业企业厂界噪声标准》（GB12348-1990）Ⅰ类；（3）《恶臭污染物排放标准》（GB114554-93）一级；（4）《建筑施工场界噪声限值》（GB12523-1996）；（5）《污水排入城市下水道水质标准》(CJ3082-99)。8.2主要生态影响本项目的生态环境影响主要表现在污水管道开挖、敷设及处理构筑物开挖产生的弃土、弃渣占地对农田、植被及水土流失的影响。（1）管道开挖及管道敷设的影响分析项目将新建污水管和雨水排放管共54623km，管道的敷设将暂时破坏地表植被。因此管线的路径在保证水自流进入目的地的前提下，应精心设计，尽可能少占地和不破坏植被，敷设完成后应及时恢复地表植被，进行必要的绿化。同时对开挖干管管道堆放的土石方要妥善管理，管道埋设后要及时覆土、压实，避免水土流失。①加强生态环境保护宣传教育，施工单位应积极主动宣传生态环境保护的法规、知识及操作方法，以及进行生态环境保护知识的培训，使有关人员主动地保护生态环境。III 梵净山-太平河风景区排水工程可行性研究报告②为加强动物保护，减少植物损坏，保护土壤环境，保护生态系统的完整性。在选址驻地、预制场、拌和站等人员多的场所时，应避开动物栖息地和主要活动场所；严禁偷猎动物，有野生动物经常出现的高切深挖地段应设置路障，防止动物摔损；严格按要求集中堆放废渣，减少覆盖面积，保护动物栖息地和繁殖场所。尽量保护道路用地范围以外的现有植被不被破坏；严格划定施工作业范围，禁止砍伐、碾压作业界限以外的树木和草丛；应注意表层土壤和表层植被的保存，采取分段施工、植被移植的方法，使地表植被的损失减少到最小程度；对施工现场和运输道路定期洒水。③保护水环境。施工废水含有大量浮游物和油类，要经沉淀过后、然后运输至县城污水处理厂进行处理排放。材料堆放场特别是化学品堆放场应设挡护、排水和处理设施。④保护自然景观。爱护泉水、溪流、山岩、土丘等地物、地貌。⑤对裸露的管道和检查井采用植树、种植根藤植物的方式对其进行绿化，遮挡裸露的管道和检查井。（2）污水管网占地的影响分析污水管网占地9.61亩，为菜地，没有搬迁，对农户的收入和农业生产基本无影响。（3）对植被的影响污水管网目前占地主要是以菜地为主。项目的建设占地会对其无影响。但项目建成后，园林式的绿化面积将对生态环境产生正面影响。（4）对水土流失的影响项目施工期的管线开挖等容易产生水土流失，要注意挖填平衡，对弃土、弃石设置挡墙，妥善堆存用于填方，尽量减少水土流失的发生；污水管网紧邻边河，因此，污水管网在施工中土石方弃土、弃渣容易下河造成水体污染和堵塞。因此，必须采取有效措施防止水土流失，严禁建筑垃圾下河。总之，梵净山-太平河风景区排水工程在平整场地及基础开挖过程中，将对生态环境造成一定程度的影响，但这种影响是短期的、暂时性的，随着工程的结束，工程行为对环境带来的不利影响将会逐渐减弱或消失，对生态环境局部的影响的消除，将取决于生态环境恢复措施的实施。因此项目施工期应加强管理，施工完毕应及时覆土、绿化，以防止水土流失的发生。通过绿化可使厂区环境得到改善。8.3施工期环境影响III 梵净山-太平河风景区排水工程可行性研究报告施工期的主要是管网工程施工时产生的噪声；敷设污水管线施工时产生的土石方弃土；车辆运输、堆土、沙石料产生的扬尘；对树木及庄稼的破坏；污水管线穿越主要道路时对交通的影响；施工人员产生的生活废水；各种运输及施工机械产生的废气等。8.3.1废水施工场地的雨污水、打桩泥浆水和场地积水是施工期主要的废水污染源。本项目施工周期需1年，期间施工人员基本居住在施工场地中，因此施工人员的生活废水也是施工期的重要污染源。8.3.2废气施工期的主要废气为扬尘和施工机械产生的废气。车辆排放废气中主要污染物是烟尘、一氧化碳、氮氧化物、碳氢化合物等。施工扬尘主要来源为污水处理厂和各类道路、管线的建设区内的植被遭受破坏，表层土壤裸露，产生扬尘；搅拌机搅拌混凝土和砂浆时产生砂、水泥等粉尘；运送建筑材料的车辆沿途运输及车辆建筑散落产生扬尘；同时，施工期建设区及运输道路车辆会大量增加，交通车辆排放尾气中要含有烟尘、一氧化碳、氮氧化物、碳氢化合物等污染物。8.3.3固体废弃物施工期固体废弃物主要是拆迁及施工产生的建筑垃圾、弃土及施工人员生活垃圾。由于厂址的现状全部为农田，拆迁量很小，因此项目拆迁产生的建筑垃圾较小。项目建设工程较大，根据类比调查，污水管网建设产生建筑垃圾约500吨。主要为瓦砾碎砖、砂石等废建筑材料。项目施工时间需1年，施工人员基本住在施工现场。施工人员的日常生产和生活活动产生一定量的生活垃圾。8.3.4噪声本工程建设期的噪声主要为各种施工机械以及汽车运输噪声，施工噪音将影响周围居民的工作和休息，若在夜间停止施工或进行严格控制，则这种影响将会大大减弱。8.4施工期环境影响的应对措施8.4.1施工期废水防治措施要求施工单位在临时搭建的生活设施附近建设生物厌氧过滤池，将施工人员产生的生活污水全部进入生物厌氧过滤池处理（其中食堂污水应有隔油池进行预处理），使排放水质达GB8978-1996《污水综合排放标准》中一级标准进行绿化使用。III 梵净山-太平河风景区排水工程可行性研究报告此外，对于施工过程中产生的大量泥浆水，要求施工单位在施工期间建设沉淀池，沉淀后泥浆委托专门运输公司外运。8.4.2施工期废气防治措施施工期间需要做到文明施工，在天气干燥、有风等易产生扬尘的情况下，应对沙石临时堆存处采取洒水或覆盖堆场等抑尘措施，对运输碎料的汽车采取帆布覆盖车厢（保持车辆封闭式运输）和在非土质路面的运输路线上洒水的方法，同时尽量避免在起风的情况下装卸物料和拆迁房屋。此外，在管网施工中遇到连续晴好天气又起风的情况下，要对弃土表面洒水，防止扬尘。施工单位要按计划及时对弃土进行处理，并在装运过程中不要超载，采取措施保证装土车沿途不洒落，车辆驶出前将轮子上的泥土用高压水冲洗干净，防止沿程弃土满地，影响环境整洁，同时施工单位门前道路实行保洁制度，一旦有弃土应及时清扫。建议使用散装水泥以减少因使用袋装水泥在拆包、投放过程中产生扬尘。在实施管网建设施工时，要将施工现场用彩钢瓦围好，尽量避免施工过程中产生二次扬尘。8.4.3施工噪声防治措施污水厂施工场地较为空旷，施工期间，施工单位应在居民集中地周围设立临时的声障装置，以保证居民区声环境质量。对于管网施工时，为避免施工噪声扰民，同时又不至于影响交通，本建议施工在白天中午车流量少的时候进行（避免夜间施工影响居民）。即使为赶工期非要安排夜间作业时，也不得将高噪声设备布置在夜间作业。8.5营运期环境影响分析本建设项目是治理污染、化害为利、造福人类的环保工程项目，本身对环境的污染很小，本工程的主要污染源是施工人员的生活污水、泥浆水和栅渣沉砂等固体废弃物。8.6风险事故据排水工程的建设经验表明，污水处理厂的事故性风险具有突发性的特点，其原因和危害主要有以下三方面：（1）污水管网损坏。污水外溢直接污染内河及湖泊。在管道和集水井等设备或构筑物中，因平日所贮污水内含各种污染物，经微生物作用等因素产生有毒有害气体，如H2S等，由于通风不畅，长年积累，浓度较高，可能对维修人员产生中毒影响。III 梵净山-太平河风景区排水工程可行性研究报告（2）管网设施运行不正常。可能由于人为的原因，造成污水管网设施不能正常运行，污水直接排入河内，污染地表水环境（3）不可抗拒的外力影响。如地震、强台风、海啸等自然灾害的影响，也将给排水工程造成破坏性损害，造成水污染事故。8.7劳动保护安全生产离不开劳动保护，必须对所有员工在生产过程中按《中华人民共和国劳动法》进行法律保护。（1）设置岗位责任制，持上岗证上岗是最基本的劳动保护。（2）操作人员上岗前必须进行岗位培训，合格后上岗。（3）所有危险地段在醒目处设警示牌。（4）所有高于1.2米以上平台应设护栏和其他安全措施。在水池类构筑物上设有救生圈等救生设备。（5）环境差劣的工段及露天作业之处，除加强通风设遮挡外还应设休息室，工作人员长期工作的场所设空调设施。（6）设一定数量的厕所和浴室。（7）危险品设专用仓库、专人管理，远离人们活动场所布置。（8）易爆易燃区，采用有防爆性能的动力设备，配置安全劳保用品，供事故时工作人员使用。（9）设置专门的安全生产、劳动保护机构，负责全厂的安全生产和劳动保护。III 梵净山-太平河风景区排水工程可行性研究报告第九章节能根据《国务院关于加强节能工作的决定》（国发【2006】28号）、《贵州省人民政府关于惯彻国务院加强节能工作的意见》（黔府发【2006】32号）、《贵州省节约能源条例》的要求，节能是全面落实科学发展观，转变经济增长方式，保障经济安全，增强竞争力，实现全面建设小康社会目标和可持续发展的必然选择。由于我国正处在工业化和城镇化加快发展阶段，能源消耗强度较高，消费规模不断扩大，特别是高投入、高好能、高污染的粗放型经济增长方式，加剧了能源供求矛盾和环境污染。能源问题已经成为制约经济发展和社会发展的重要因素，解决我国能源问题，根本出路是坚持开发与节约并举、节约优先的方针，大力推进节能降耗。由于本工程不设污水处理厂，只将污水用管道收集重力输送至下游已建污水处理厂进行处理，这样就大幅度降低了运行能耗，建设期间可通过合理安排工期和各种技术措施降低用电和燃油的能耗。这样达到了节能的目的。III 梵净山-太平河风景区排水工程可行性研究报告第十章企业机构、劳动定员及工程实施进度设想10.1企业机构根据有关政策、法规，梵净山-太平河风景区排水管网工程实行员工负责制。　　　　　　　10.2劳动定员、人员培训根据（1985）城劳字第5号文，城乡建设部《城市建设各行业定员试行标准》、《城镇污水处理厂附属建筑和附属设备设计标准》（CJ41-91）及《城市污水处理项目建设标准》，参照近年来国内、省内已建成运行的污水处理厂定员编制情况，结合梵净山-太平河风景区排水工程的技术装备水平，确定人员编制为技术管理人员。人员编制涉及的主要专业是给水排水。总定员为2人，详见劳动定员编制表。表10－1劳动定员及分工表序号岗位定员（人）备注1增加污水管网管理人员2一日一班为了提高管理水平，提高管理人员的素质，对上岗人员应进行培训。人员培训可以充分利用国内同行业先进的技术条件及企业现有的技术条件相结合进行，特别是应加强水质监测人员及运行操作员的培训工作。人员培训方式可请我省大专院校、科研设计单位的专家到公司传授、讲课，也可派员工到省内外污水处理厂进行实地考察和学习，培训时间不得少于三个月。培训结束后，应组织相关理论知识和实际操作考试方可上岗。10.3项目实施计划梵净山-太平河风景区排水工程建议2011年建成。排水工程实施进度计划如下：2010年6月：完成可行性研究报告的编制。2010年7月：完成可行性研究报告的审批。2010年8月：完成初步设计及审查。2010年9月：完成施工图设计及审查。2010年10月：开始三通一平及土建工程施工。2011年6月：投入使用。III 梵净山-太平河风景区排水工程可行性研究报告第十一章招投标根据《中华人民共和国建筑法》、《中华人民共和国招标投标法》、贵州省人民政府第68号令《贵州省工程建设项目招标范围和规模标准规定》等有关法律、法规的规定，本项目勘测、设计、施工、监理、主要设备材料采购等，均需进行招投标，具体实施细则见表10-1：表10-1梵净山-太平河风景区城排水工程招标基本情况表招标范围招标组织形式招标方式招标标段投标单位资质资格全部招标部分招标自行招标委托招标公开招标邀请招标设计√√√乙级勘察√√√乙级建筑工程√√√二二级及其以上通用设备√√√一二级及其以上管网土建及安装√√√二二级及其以上绿化工程√√√一乙级及其以上监理√√√一甲级设备安装直接向专利拥有者洽谈建设、采购、安装本工程招标为梵净山-太平河风景区管网工程一个部分：梵净山-太平河风景区管网工程作为两个标段，采用公开招标方式。III 梵净山-太平河风景区排水工程可行性研究报告第十二章工程效益12.1环境效益污水管网工程是一项保护环境、造福于人类、改善生活环境的基本工程，其建成投产后的主要效益表现为环境效益。梵净山-太平河风景区排水工程的建设，可使景区污水得到处理，处理后的污水排入锦江河后，将改善河道景观，恢复河道内生物的生长环境。同时，还改善了居民的生活环境质量，保障了人民的身体健康。污水管网建成投入运行后，每年可减少污物排放量：工程建成后，每年排放的污水中主要污染物质削减量为：污染物的削减量工程建成后，每年排放的污水中主要污染物质削减量为：22.41吨/年40.88吨/年SS96.36吨/年-N6.94吨/年TN14.6吨/年12.2经济效益排水工程是公益性环保工程，又是子孙工程，直接经济效益无法评价；但它却有巨大的间接经济效益。由于水体的改善，人民健康水平的提高，减少了社会的医疗保健费用；由于水域环境的改善，不仅减少因水污染而造成的经济损失，还可使下游养殖业得到发展，同时对吸引投资、发展经济和提高旅游价值、增加人民收入有着重要作用。12.3社会效益工程的实施，改善了水环境，，减少了影响人民身体健康的不利因素，确保了当地人民的身体健康。工程的实施，使后河水质得到了根本的改善，必将对旅游区的环境与社会经济等方面产生巨大的影响，促进城市和景区的全面发展。III 梵净山-太平河风景区排水工程可行性研究报告第十三章经济评价原则及依据13.1、评价原则根据建设部颁发的《市政工程可行性研究投资估算编制办法》和《建设项目经济评价方法与参数》对本项目进行评价，并对和各种经济因素进行调查分析、研究、预测、计算及论证，运用定性分性和定量分析，宏观效益和微观效益相结合的原则。13.2、评价依据：《建设项目经济评价与参数(第三版)》《给水排水建设项目经济评价细则》《给水排水工程概算与经济评价手册》《给水排水设计手册第10册(技术经济第二版)》III 梵净山-太平河风景区排水工程可行性研究报告第十四章项目评价内容根据国家计委、建设部1993年4月7日颁发的（1993）530号文“关于印发建设项目经济评价方法与参数的通知”及国家有关文件规定的精神，对本可行研究报告的推荐方案进行经济评价。由于受现有统计资料不全的限制，本项目所产生的社会效益除少部分可以定量计算外，大部分难以用货币的形式表达，故经济分析中对国民经济评价无法作定量分析，仅能作定性描述，如：本项目建成后可改善梵净山-太平河服务小区的生态环境，为服务小区旅游业的发展创造有利条件等。本可行性研究报告经济评价主要进行财务的定量计算，包括成本分析、利润计算、借款偿还、效益分析、不确定性分析等。本项目计算期以固定资产折旧年限确定，项目计算期为20年。项目建设规模为0.20万m3/d，本项目即按0.20万m3/d规模进行评价。项目建设期为一年(2010年6月-2011年6月)。投产期为3年，投产年生产能力为75%，，第三年起达到设计处理量。III 梵净山-太平河风景区排水工程可行性研究报告第十五章工程投资估算一、污水处理工程总投资为3337.55万元。其中：1、第一部分费用2693.49万元：含土建1880.57万元，设备购置及安装工程费812.92万元；2、第二部分费用403.01万元；3、基本预备费154.83万元；4、建设期贷款利息74.34万元；5、铺底流动资金11.88万元；详见概算总表III 梵净山-太平河风景区排水工程可行性研究报告第十六章资金筹措及使用计划16.1、污水工程资金筹措本工程建设资金拟通过以下途径筹措：1、地方自筹834.39万元，占总投资的25%；2、银行贷款2503.16万元，占总投资的75%；16.2、流动资金筹措流动资金估算为41.52万元（详见流动资金估算表2），其中30%为企业自筹，70%为国内银行贷款，流动资金贷款29.06万元，贷款利率为5.31%，流动资金贷款利息为1.67万元。16.3、工程资金年度使用计划本工程建设期为一年(2010年6月-2011年6月)，贷款从2010年8月开始。III 梵净山-太平河风景区排水工程可行性研究报告第十七章污水工程成本分析17.1动力费用E1则E1=20.01万元／年17.2药剂费用为E2E２=1.32万元/年17.3人工工资及福利E3E3=2.88万元/年17.4基本折旧费E4固定资产投资为3325.67万元，净残值按4%，折旧年限为20年。１－净残值1-0.04折旧率===4.8%折旧年限20E4=3325.67×4.8%=159.63万元／年17.5大修基金E5大修基金按提成率2.4%计算E5＝3325.67×2.4%=79.82万元／年17.6维护费E6E6＝3325.67×1.0%=33.26万元／年17.7流动资金贷款利息E7E7=1.67万元/年17.8管理费及其它E8E8=(E1+E2+E3+E4+E5+E6)×0.07=20.78万元/年17.9总成本E9E9=E1+E2+E3+E4+E5+E6+E7+E8=319.38万元/年经营成本=158.07万元/年固定成本=277.26万元/年可变成本=42.12万元/年17.10单位水处理成本TIII 梵净山-太平河风景区排水工程可行性研究报告年总成本T=年处理水量经计算：生产负荷达75%时，单位水处理成本为5.73元/m3³，单位水处理经营成本为2.78元/m3。生产负荷达85%时，单位水处理成本为5.09元/m3³，单位水处理经营成本为2.49元/m3。生产负荷达95%时，单位水处理成本为4.59元/m3³单位水处理经营成本为2.26元/m3。生产负荷达100%时，单位水处理成本为4.38元/m3³，单位水处理经营成本为2.17元/m3。III 梵净山-太平河风景区排水工程可行性研究报告第十八章财务评价18.1、利润分析根据经济分析的成本分析投资情况，经测算建议综合污水价为6.58元/m3，销售税金（含营业税、城市维护建设税）按综合费率取6.6%，所得税按33%进行分析。从损益表（表5）中可以看出。正常年平均盈利为119.69万元，销售税金为30.99万元，所得税为39.50万元。年均利润总额119.69投资利润率===3.59％总投资3337.55年均利税总额投资利税率=总投资年利税总额＝年营业收入-年总成本469.53-318.86投资利税率==4.51%3337.55计算表明，该建议污水价使项目处于微利状态，能够偿还借贷。18.2、银行贷款偿还分析银行贷款按年利率为5.94%计算。还款资金主要由企业利润、基本折旧及资本金三部分组成（详见表6）。18.3、现金流量分析详见全部投资现金流量表（表7）财务内部收益率FIRR=4.12%投资回收期Pt=(累计净现金流量开始出现正值年份数)-1上年累计净现金流量的绝对值+()=14.80年当年净现金流量18.4、财务平衡分析财务平衡分析详见财务平衡分析表（表8）。III 梵净山-太平河风景区排水工程可行性研究报告第十九章不确定性分析19.1、盈亏平衡分析盈亏平衡分析就是测算项目投产后生产的盈亏平衡点，年销售收入(扣销售税金)和总成本相等的情况。以生产负荷表示的盈亏平衡点：生产负荷表示的盈亏平衡点，表明不发生亏损的生产能力的最低限度，其与生产能力差距越大，即风险就越小。单位总成本盈亏平衡点X0＝＝70%单位水量销售价格-(年销售税金／年处理水量)计算表明，在其它条件不变的情况下，本工程只要能达到设计能力的70%，即年处理量为51.10万立方米，水厂可保本经营。19.2、敏感性分析基建投资和排污费的增减是本项目的敏感因素，对投资及排污费以项目核算，分别作上、下变动10%的单因素分析，分析结果见下表。敏感性分析表因素幅度%财务指标基础投资水价0+10-10+10-10财务内部收益率%4.123.005.425.372.80投资回收期(年)14.8016.3413.3013.3516.65投资利润率%3.592.464.964.902.27投资利税率%4.513.315.995.933.10从分析表中可以看出，水价（即排污费）是较为敏感的因素，故排污费的确定是否合理，对财务效益有较大的影响。III 梵净山-太平河风景区排水工程可行性研究报告第二十章财务评价结论根据经济分析和财务评价成果，我们做出以下结论：20.1、污水单价的测算根据本工程的实际情况，考虑企业的承受能力，建议综合污水价为6.58元/m3是基本合理的，此时的财务内部收益率为4.12%。20.2、资金筹措为使本工程能按计划开工兴建，争取早日投产，解决污水排放问题，需抓紧时间落实资金。20.3、财务评价根据确定的综合污水单价计算的财务内部收益率为4.12%，全部投资回收期14.80年（包括1年建设期），本工程具有微弱的盈利能力。20.4、评价结论本项目的财务评价有一定经济效益。污水管网收集工程是景区基础建设的一个主要内容，除了能取得一定的直接经济效益外，对景区的旅游开发将会起到积极作用。建议企业微利经营，以降低污水价、减轻居民支出压力。另外因污水费用的征收是以自来水消耗量为基础，建议当地政府对该景区污水工程给予一定的补贴，使污水价的实际征收相对降低，以便减轻居民的负担。III 梵净山-太平河风景区排水工程可行性研究报告目录前言1第一章概述21.1项目概况21.1.1项目名称21.1.2项目设计年限21.1.3项目建设规模21.1.4项目建设地点21.1.5建设单位21.1.6项目建设方案21.1.7、主要工程内容21.1.8项目动态总投资31.2编制依据3第二章风景区概况52.1风景区现状及规划概况52.1.1风景区现状52.1.2规划概况52.2自然条件52.3风景区给排水现状及规划概况72.3.1风景区给排水规划概况7第三章工程建设的必要性83.1风景区给排水现状83.2项目建设的必要性8第四章项目服务范围及规模104.1设计服务范围及人口104.2污水量测算及建设规模104.2.1污水量测算104.2.2污水收集干管计算134.2.3污水进厂水质的确定134.2.4污水出厂水质标准134.3污染物的处理程度及削减量144.3.1污染物的削减量14第五章项目建设方案155.1项目建设方案155.1.1工程建设方案一155.1.2工程建设方案二155.1.3工程建设方案三155.2工程建设方案经济比较165.3特殊路段工程方案比较175.3.1工程建设方案一175.3.2工程建设方案二175.3.3工程建设方案三17第六章推荐方案设计186.1排水体制186.1.1污水管网布置原则186.1.2污水管网布置方案196.2雨水管网216.2.1排水体制216.2.2雨水管网布置原则216.2.3雨水工程布置方案21III 梵净山-太平河风景区排水工程可行性研究报告6.3管道过河方案216.3.1污水管道过河方案216.4污水管网系统设计226.4.1设计参数226.4.2管材选择236.4.3主要工程内容24第七章排水管渠的施工及维护267.1排水管渠的施工267.1.1施工条件267.1.2管沟开挖267.1.3管道基础及接口267.1.4管道铺设267.1.5管道试压277.1.6沟槽回填277.1.7管顶覆土厚度277.2排水管渠的维护管理277.2.1作业现场277.2.2管道检查、疏通和维修277.2.3作业要求287.2.4防护用品28第八章环境与劳动保护298.1相关环境保护标准298.1.1环境质量标准298.1.2污染物排放标准298.2主要生态影响298.3施工期环境影响308.3.1废水318.3.2废气318.3.3固体废弃物318.3.4噪声318.4施工期环境影响的应对措施318.4.1施工期废水防治措施318.4.2施工期废气防治措施328.4.3施工噪声防治措施328.5营运期环境影响分析328.6风险事故328.7劳动保护33第九章节能34第十章企业机构、劳动定员及工程实施进度设想3510.1企业机构3510.2劳动定员、人员培训3510.3项目实施计划35第十一章招投标36第十二章工程效益3712.1环境效益3712.2经济效益3712.3社会效益37第十三章经济评价原则及依据3813.1、评价原则3813.2、评价依据：38第十四章项目评价内容39第十五章工程投资估算40III 梵净山-太平河风景区排水工程可行性研究报告第十六章资金筹措及使用计划4116.1、污水工程资金筹措4116.2、流动资金筹措4116.3、工程资金年度使用计划4116.4、雨水工程资金筹措41第十七章污水工程成本分析4217.1动力费用E14217.2药剂费用为E24217.3人工工资及福利E34217.4基本折旧费E44217.5大修基金E54217.6维护费E64217.7流动资金贷款利息E74217.8管理费及其它E84217.9总成本E94217.10单位水处理成本T42第十八章财务评价4418.1、利润分析4418.2、银行贷款偿还分析4418.3、现金流量分析4418.4、财务平衡分析44第十九章不确定性分析4519.1、盈亏平衡分析4519.2、敏感性分析45第二十章财务评价结论4620.1、污水单价的测算4620.2、资金筹措4620.3、财务评价4620.4、评价结论46III'
