某高新技术产业开发区污水处理工程可行性研究报告 113页

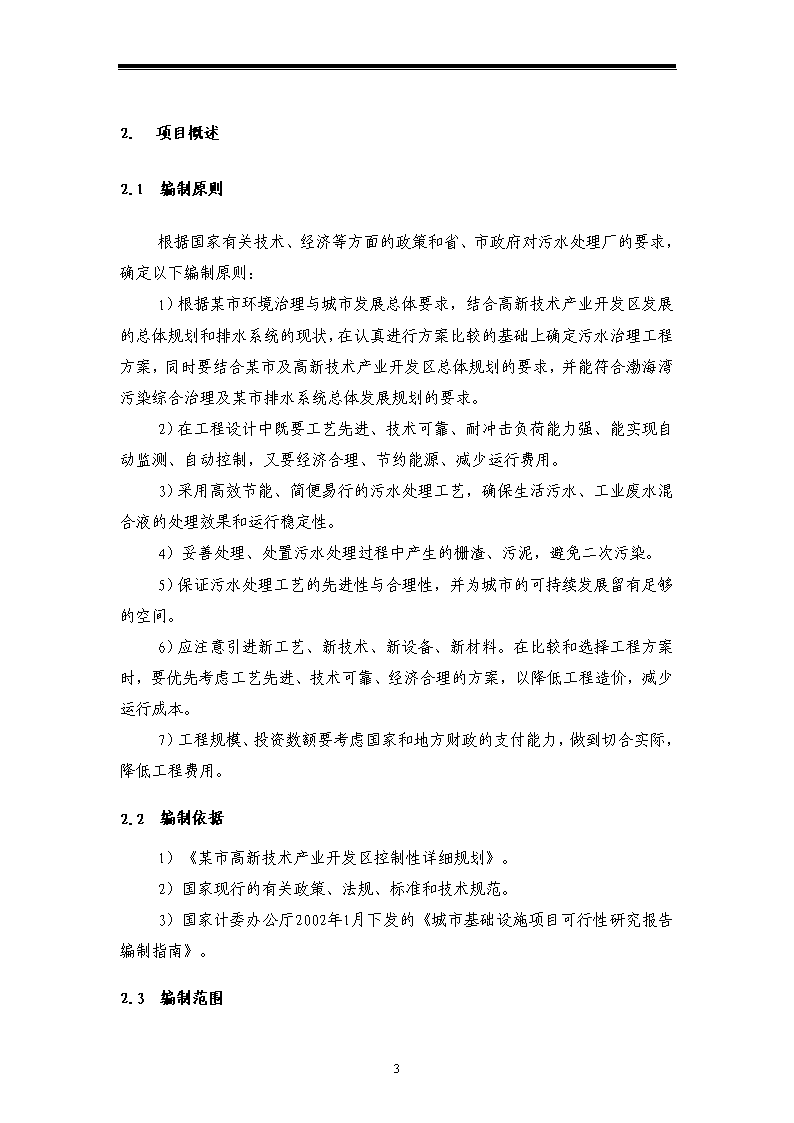

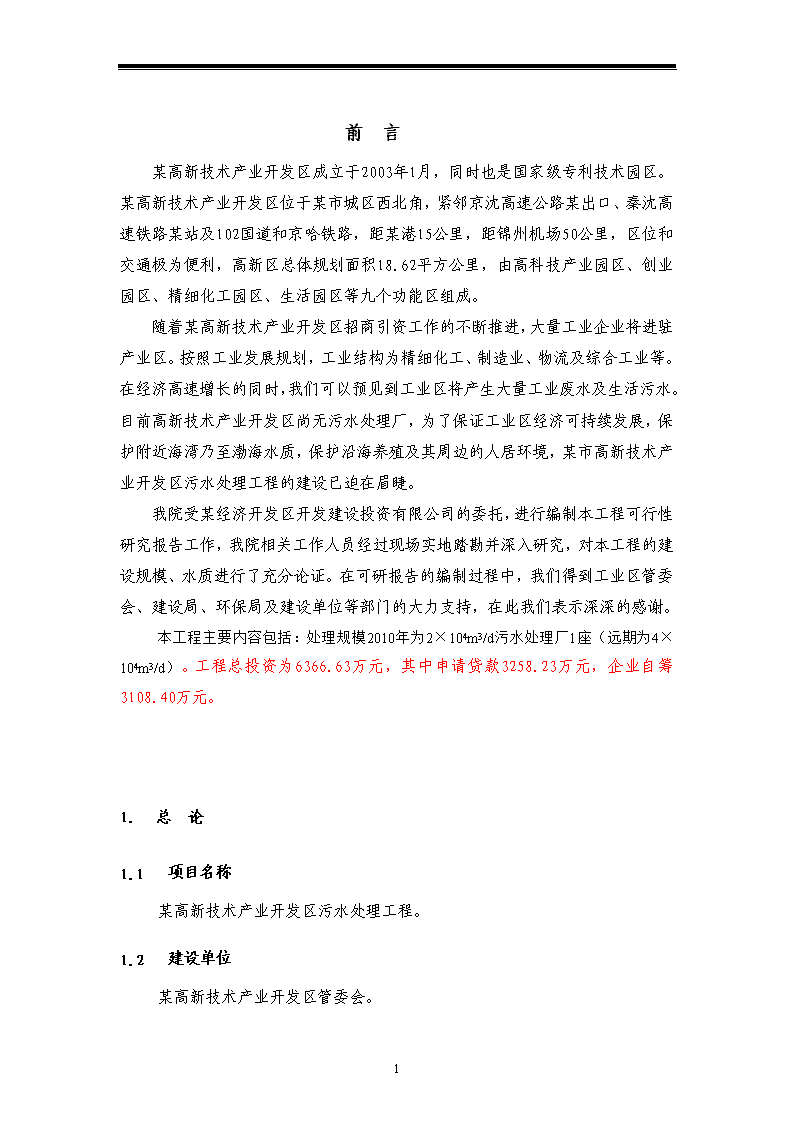

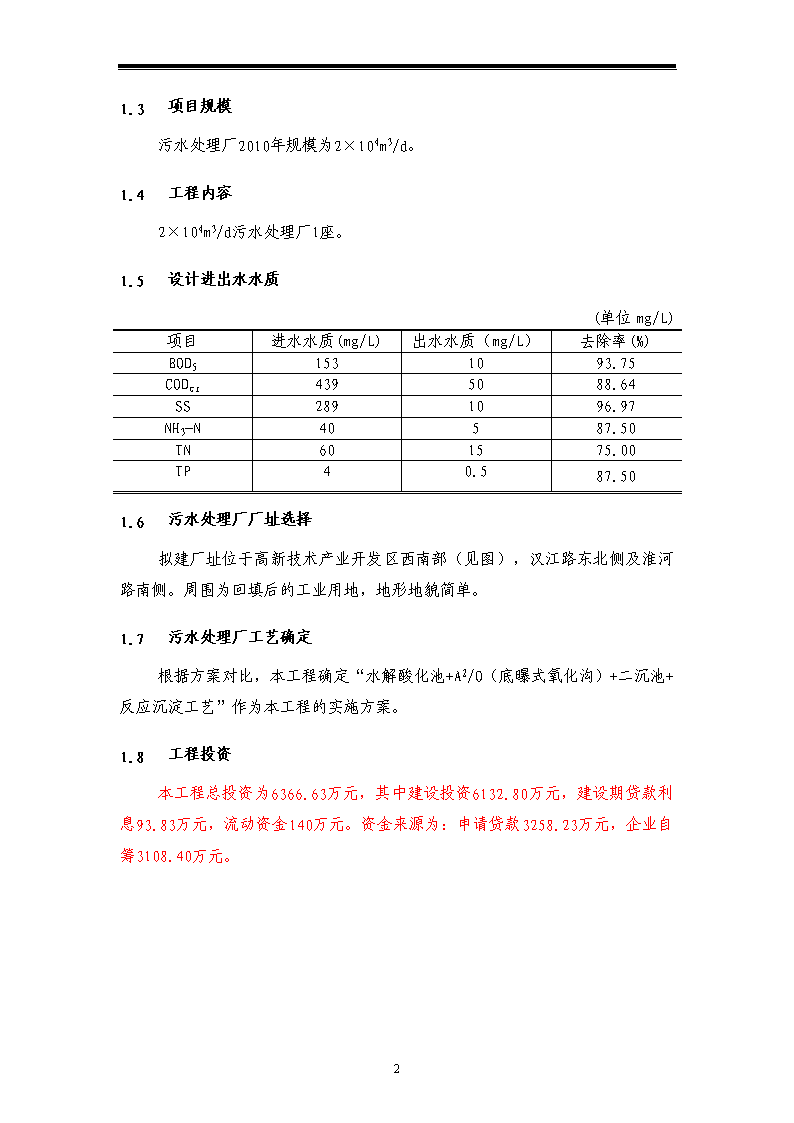

'前言某高新技术产业开发区成立于2003年1月，同时也是国家级专利技术园区。某高新技术产业开发区位于某市城区西北角，紧邻京沈高速公路某出口、秦沈高速铁路某站及102国道和京哈铁路，距某港15公里，距锦州机场50公里，区位和交通极为便利，高新区总体规划面积18.62平方公里，由高科技产业园区、创业园区、精细化工园区、生活园区等九个功能区组成。随着某高新技术产业开发区招商引资工作的不断推进，大量工业企业将进驻产业区。按照工业发展规划，工业结构为精细化工、制造业、物流及综合工业等。在经济高速增长的同时，我们可以预见到工业区将产生大量工业废水及生活污水。目前高新技术产业开发区尚无污水处理厂，为了保证工业区经济可持续发展，保护附近海湾乃至渤海水质，保护沿海养殖及其周边的人居环境，某市高新技术产业开发区污水处理工程的建设已迫在眉睫。我院受某经济开发区开发建设投资有限公司的委托，进行编制本工程可行性研究报告工作，我院相关工作人员经过现场实地踏勘并深入研究，对本工程的建设规模、水质进行了充分论证。在可研报告的编制过程中，我们得到工业区管委会、建设局、环保局及建设单位等部门的大力支持，在此我们表示深深的感谢。本工程主要内容包括：处理规模2010年为2×104m3/d污水处理厂1座（远期为4×104m3/d）。工程总投资为6366.63万元，其中申请贷款3258.23万元，企业自筹3108.40万元。1.总论1.1项目名称某高新技术产业开发区污水处理工程。1.2建设单位某高新技术产业开发区管委会。5 1.1项目规模污水处理厂2010年规模为2×104m3/d。1.2工程内容2×104m3/d污水处理厂1座。1.3设计进出水水质(单位mg/L)项目进水水质(mg/L)出水水质（mg/L）去除率(%)BOD51531093.75CODcr4395088.64SS2891096.97NH3-N40587.50TN601575.00TP40.587.501.4污水处理厂厂址选择拟建厂址位于高新技术产业开发区西南部（见图），汉江路东北侧及淮河路南侧。周围为回填后的工业用地，地形地貌简单。1.5污水处理厂工艺确定根据方案对比，本工程确定“水解酸化池+A2/O（底曝式氧化沟）+二沉池+反应沉淀工艺”作为本工程的实施方案。1.6工程投资本工程总投资为6366.63万元，其中建设投资6132.80万元，建设期贷款利息93.83万元，流动资金140万元。资金来源为：申请贷款3258.23万元，企业自筹3108.40万元。5 项目概述2.1编制原则根据国家有关技术、经济等方面的政策和省、市政府对污水处理厂的要求，确定以下编制原则：1）根据某市环境治理与城市发展总体要求，结合高新技术产业开发区发展的总体规划和排水系统的现状，在认真进行方案比较的基础上确定污水治理工程方案，同时要结合某市及高新技术产业开发区总体规划的要求，并能符合渤海湾污染综合治理及某市排水系统总体发展规划的要求。2）在工程设计中既要工艺先进、技术可靠、耐冲击负荷能力强、能实现自动监测、自动控制，又要经济合理、节约能源、减少运行费用。3）采用高效节能、简便易行的污水处理工艺，确保生活污水、工业废水混合液的处理效果和运行稳定性。4）妥善处理、处置污水处理过程中产生的栅渣、污泥，避免二次污染。5）保证污水处理工艺的先进性与合理性，并为城市的可持续发展留有足够的空间。6）应注意引进新工艺、新技术、新设备、新材料。在比较和选择工程方案时，要优先考虑工艺先进、技术可靠、经济合理的方案，以降低工程造价，减少运行成本。7）工程规模、投资数额要考虑国家和地方财政的支付能力，做到切合实际，降低工程费用。2.2编制依据1）《某市高新技术产业开发区控制性详细规划》。2）国家现行的有关政策、法规、标准和技术规范。3）国家计委办公厅2002年1月下发的《城市基础设施项目可行性研究报告编制指南》。2.3编制范围5 受高新技术产业开发区管委会委托，依据某市高新技术产业开发区规划并结合开发区建设发展实际情况，确定本次某市高新技术产业开发区污水处理工程可行性研究报告的编制范围为：污水处理厂一座。具体内容如下：污水处理厂工程：兴建污水处理厂一座，污水厂处理规模为2×104m3/d。2.4城市概况2.4.1某市概况某市位于渤海之滨，地处辽宁省西南端，东邻锦州市，西接山海关，北靠朝阳市，素有“关外第一市”的美称。东距省会城市沈阳315公里，西距首都北京市480公里。某全市目前拥有5条铁路线，其中高速客运专线1条（秦沈客运专线），铁路支线1条；拥有1等客货混合站点一处（某站），3等站点6处，4等站点15处，另有2处待定等级车站为新建秦沈客运专线的站点（某北站及绥中北站）。某全市拥有公路184条，总里程3141.17公里；其中国道2条（102国道和306国道）-233.325公里，省道5条-390.949公里，县道24条-651.171公里，乡道152条-1860.794公里，专用道路1条-4.931公里。京沈高速公路由某城市北侧东西向贯穿市域。公路密度为31.59公里/百平方公里。市域总面积为10415平方公里。某市辖3个市辖区（连山区、龙港区、南票区）、2个县（绥中县、建昌县）、1个县级市（兴城市）、35个街道办事处、34个镇、59个乡（含22个民族乡）、207个社区居委会、1066个村民居委会。某市辖３区（连山区、龙港区、南票区）２县（绥中县、建昌县）１市（兴城市），1995年底全市总人口261.1万人。某市中心城区（龙港区、连山区）建成区常住人口约30万人，暂住人口约2.3万人。某地区具有悠久的历史，上个世纪30年代，海域潜在的生产力优势更加促进了某市的人口增长和生产力的发展，使之成为辽宁西部的工业重镇之一。1989年，某升格为地级市，成为地区的政治、经济中心。2.4.2高新技术产业开发区概况某高新技术产业开发区成立于2003年1月，同时也是国家级专利技术园区。某高新技术产业开发区位于某市城区西北角，紧邻京沈高速公路某出口、5 秦沈高速铁路某站及102国道和京哈铁路，距某港15公里，距机场50公里，区位和交通极为便利，高新区总体规划面积18.62平方公里，分为九个功能区：综合工业区、精细化工产业区、先进制造产业区、高新技术产业开发区、TDI项目及其产业配套区、物流集散区、科研文化区、生活服务区及绿化休闲区。2.4.3气候特征某市地处中纬度地带，属温带季风型大陆性气候。四季分明，春季风沙较大，回暖迅速，气候干燥，夏季炎热多雨，秋季凉爽；冬季干旱、寒冷，温差较大，年平均气温9.8℃，最高气温32.9℃，最低气温-22.8℃。冬季最冷时海岸边有结冰现象，并平均厚度为30～50mm，冰期2～3个月。冬季标准冻土层平均厚度1.10米。主导风向为西南，冬季为西北风，夏季为西南风，年平均风速为3.3米／秒，最大风速为17.7米／秒。每年７月下旬至９月中旬为台风季节。风力一般为6～9级，最大可达10～12级。2.4.4水文年平均降水量560～630毫米，由于本地区属于季风性大陆性气候，四季降水量差异很大，全年降水量主要集中在7～8月份，冬季降水量仅占全年降水量的3～4%。日照时数为2692～2842小时，年日照最多达3282.9小时（1963年）。年蒸发量881.4～1193.4毫米。某最高潮位+4.58米，平均潮位+3.03米，平均低潮位+0.53米，平均海平面+1.72米，最低潮位-1.11米。地下水与海水连通，水位变辐受海水潮汐的影响，地下水埋深为2.0～2.8米，地下水位高程为0.8～1.5米。2.4.5地震烈度根据《中国地震动参数区划图》（GB18306-2001），工作区抗震设防烈度Ⅵ度，设计基本地震加速度为0.10g，地震动反应谱特征周期为0.35s，设计地震分组为第一组。2.5高新技术产业开发区总体规划概况5 2.5.1规划背景2003年，党中央、国务院做出振兴东北老工业基地的战略决策，面对如此难得的历史时机，某抓住机遇加速发展高新技术产业，对产业区做出了总体部署。2.5.2规划建设目标某高新技术产业开发区为辽宁省实施沿海“五点一线”开发开放战略的重要组成区域之一，是某市“十一五”期间重要工程，某高新区总体思路是：充分发挥区位、资源两大优势，紧紧抓住沿海开放和老工业基地振兴的双重机遇，着力抓好高新技术、专利技术产业化和特色园区建设，推动高新区各项事业的全面进步。使高新区成为某市对外开放的窗口；体制机制创新的试验区；承接产业转移、资源有效配置、转变经济增长方式、形成产业集群的平台；招商引资的载体；实现自主创新的典范；社会经济发展的重要增长极；发展园区经济的龙头；高新技术和专利技术成果转化的产业基地；具备现代化工业城市形象的新城区。2.5.3排水规划根据高新技术产业开发区的排水规划，区内排水系统采用雨、污分流制。污水处理厂规划日处理污水能力为6.4万m3/d（本次建设一期2万m3/d）。该污水处理厂对工业园内生产、生活污水进行统一集中处理，达标排放。2.6高新技术产业开发区给水排水现状2.6.1给水现状高新技术产业开发区总规划供水能力可达8万m3/d。区内已建成净水厂(供水能力2万m3/d,)供水，不足部分通过扩建市政老合台水厂提供，老合台水厂规划扩建6万m3/d规模。水资源由平山水源提供。目前已建成的2万m3/d水厂实际供水量为2000m3/d。辽宁北方锦化聚氨酯有限公司（TDI项目）项目投产后，供水能力将达到6000m3/d。2.6.2排水现状开发区经过几年的建设，部分区域污水管网已经形成。污水来源主要包括部分已经建设投产的企业、公共建筑排放的污水，由于处于开发区建设发展阶段，污水量较小，约为1600m3/d，马上投产的TDI项目污水量为3200m3/d。5 2.7工程建设的必要性2.7.1现有工程存在问题目前高新技术产业开发区没有污水处理厂，而现在工业区内企业已达到二十余家，马上将会产生大量工业废水，若这些工业废水未经处理直接就近排入水体，将会使连山湾已经改善的水质重新恶化，其后果非常严重。所以为适应高新技术产业开发区发展，改善环境污染，尽快解决污水处理厂问题已迫在眉睫。污水处理工程属城市公益事业，以往排水设施都被无偿使用，导致污水处理设施迟迟得不到建设。因此，必须采取相应措施，解决城市公用设施的无偿使用问题。2.7.2某市高新技术产业开发区污水处理工程实施的目的和意义新建某市高新技术产业开发区污水处理工程具有如下重要意义：1）是保护环境、减轻污染的直接需要。建设污水处理工程能从根本上对污染进行有效的控制，彻底解决水体的水质污染，保护水体质量，减少乃至杜绝连山湾附近海域发生的“赤潮”现象，项目的建设具有保护环境、造福人民的重要现实意义。2）是城市可持续性发展的战略需要。随着城市的发展和人民生活水平的提高，城市用水量不断增加，对水质的要求也在逐步提高。建设污水处理厂能够有效地保护有限的水资源，保障居民及企业用水安全。3）是城市文明和人民生活品质提高的需要。由于生活水平和城市文明建设的提高，人民对周围的环境质量也有了越来越高的要求。建设污水、污泥处理装置及其配套设施，将极大改善市区及周围的环境质量，提高城市品位，改善人民的生活质量，使高新技术产业开发区建成具有地方特色的“高效、经济、现代化、舒适优美”的工业园。1.法规、条令专篇本项目的运作、设计、建设所选用的规范和标准应包括但不限于下列的规范和标准。5 1)中华人民共和国环境保护法2)中华人民共和国环境污染防治法3)中华人民共和国水污染防治实施细则4)建设项目环境保护管理办法5)建设项目环境保护设计规范6)污染排放许可证管理暂行办法7)污水处理设施环境保护、监督管理办法8)市政公用工程设计文件编制深度规定（2004年）3.1工艺专业1)地表水环境质量标准GB3838—20022)污水综合排放标准GB8978—19963)污水排入下水道水质标准CT3082—994)城镇污水处理厂污染物排放标准GB18918—20025)室外排水设计规范GB50014—20066)给水排水制图标准CB/T50016-20017)给水排水设计基本术语标准CBJ125－898)泵站设计规范GB/T50265－979)给水排水管道工程施工及验收规范CB50286－9710)埋地钢质管道环氧煤沥青防腐层技术标准SYJ28—8711)长输管道线路工程施工及验收规范SYJ4001—9012)城市排水工程规划规范GB50318—20003.2结构专业1)给水排水工程构筑物结构设计规范GBJ50069—20022)给水排水构筑物施工及验收规范GBJ141—903)建筑抗震设计规范GB50011—20014)室外给水排水工程设施抗震鉴定标准GBJ43-825)构筑物抗震设计规范GB50191—936)混凝土结构设计规范GB50010—20025 1)混凝土结构工程施工及验收规范GB50204—20022)砌体结构设计规范GBJ50003—20013)砌体工程施工及验收规范GB50203—20024)钢结构设计规范GBJ50017—20035)建筑地基基础设计规范GBJ5007—20026)建筑桩基技术规范JGJ94—947)建筑地基处理技术规范JGJ79—20028)给水排水工程管道结构设计规范GB50332—20029)建筑结构荷载设计规范(2006年版)GBJ50009—200110)工业建筑防腐蚀设计规范GB50046—9511)混凝土外加剂应用技术规范GB50119—200312)建筑软弱地基基础设计规范DBJ10－1—9013)给水排水工程钢筋混凝土水池结构设计规程CECS138：200214)给水排水工程埋地钢管管道结构设计规程CECS141：20023.3建筑专业1)城镇污水处理厂附属建筑和附属设备设计标准CJJ31—892)建筑设计防火规范GB50016-20063)总图制图标准GBJ103-874)建筑地面工程施工及验收视范GB50209－955)工业企业噪声控制设计规范GBJ87—856)建筑采光设计标准GB/T50033—20017)工业建筑防腐蚀设计规范GB50046—958)屋面工程技术规范GB50345—20049)建筑内部装修设计防火规范GB50222—9510)办公建筑设计规范JGJ67—8911)工业企业总平面设计规范GB50187—9312)公共建筑节能设计标准GB50189—200513)建筑设计文件编制深度规定5 3.4电气及自控专业1)10kV及以下变电所设计规范GB50053—942)供配电系统设计规范GB50052—953)低压配电设计规范GB50054—954)建筑照明设计标准GB50034—20045)通用用电设备配电设计规范GB50055—936)35－110kV变电所设计规范GB50059—927)3－110kV高压配电装置设计规范GB50060—928)建筑物防雷设计规范GB50057—949)电力装置的继电保护和自动装置设计规范GB50062—9210)电力装置的电测量仪表装置设计规范GBJ63—9411)电力工程电缆设计规范GB50217—9412)建筑电气工程施工质量验收规范GB50303—200213)低压母线槽选用、安装及验收规程CECS170—200414)自动化仪表工程施工及验收规范GB50093—20023.5热力暖通专业1)城镇直埋供热管道工程技术规程CJJ/T81—982)工业企业设计卫生标准TJ36—793)采暖通风与空气调节设计规范GB50019—20034)采暖通风与空气调节术语标准GB50155—925)采暖通风与空气调节制图标准GB50114—20016)建筑给水排水及采暖工程施工质量验收规范GB50242—20025 工程方案论证4.1工程规模论证4.1.1污水处理厂规划规模依据《某高新技术产业区控制性详细规划》污水厂设计规模为6.4万m3/天，考虑开发区目前正在发展过程中，目前污水量较小，所以考虑分期建设。4.1.2给水量预测1）居民综合生活用水量根据《室外给水设计规范》（GB50013-2006）的规定，考虑目前当地经济发展状况，居民最高日综合生活用水量标准，2010年采用200L／cap·d。综合生活用水定额包括居民日常生活用水和公建用水之和，但不包括浇洒绿地、道路用水和消防、市政用水。居民综合生活用水量预测年限项目2010居民综合生活用水量标准（L/人*d）200总人口（万人）1.3用水普及率（％）100供水量（m3/d）26002）工业企业用水量根据高新技术产业开发区规划，工业区工业产值2010年50亿元。万元产值消耗水量的大小，影响因素较多，根据工厂的性质，生产的工艺流程，生产规模的大小，生产设备的先进程度，生产人员的熟练程度，管理人员的技术水平，工业用水的重复利用率及废水回收程度等因素有关。由于某高新技术产业区主要企业均为节水型企业，无农业园区、林牧业园区，并根据目前企业用水现状推算，万元产值耗水量2010年为15m3/万元。最高日工业用水量预测表见下表：5 工业用水量预测年限项目2010工业总产值（亿元/年）50万元产值综合耗水量（m3/万元）15需水量（m3/d）205473）总用水量综合以上各项，城市总用水量见下表：总用水量预测年限项目2010居民综合生活需水量（m3/d）2600工业供水水量（m3/d）20547最高日供水量（m3/d）23147平均日供水量（m3/d）21052注：浇洒绿地及消防水量未计入4）总污水量城市污水量的发生与城市的供水量密切相关，我国各大中城市的排水系数一般在K=0.75-0.90之间。考虑开发区市政设施均为新建，排水系统渗漏较少，排水系数取K=0.85。即污水排水量按城市总用水量的85%计算，总污水量预测见下表：总污水量预测年限项目2010总需水量（m3/d）21042排水率（％）85总排水量（m3/d）178854.1.3工程规模确定根据以上水量预测，污水处理厂近期规模确定为2010年：2.0×104m3/d。二期计划建设规模2.0×104m3/d，达到4.0×104m3/d。远期计划建设规模2.4×104m3/d，达到6.4×104m3/d。4.2水质论证5 城镇污水水质如何，直接影响到污水处理工艺及其参数的选择、工程造价以及污水处理厂处理成本。因此需要调查了解现状城镇排水的污水水质，并结合城镇居民生活水平状况，参考类似城镇污水处理厂原污水水质的取值，合理确定污水处理厂原污水水质，根据受纳水体的功能划分和容量，选择污水处理厂处理标准，进而选择经济合理、技术先进的污水处理工艺。由于没有实测的基础资料，进水水质通过以下方法预测。1）计算生活污水水质根据《室外排水设计规范》（GBJ50014-2006），我国生活污水污染物排放指标：BOD5为25～50g/cap.d，SS为40～65g/cap.d，类似城市的水质资料，我们确定某市的居民污染物排放指标为：BOD5为35g/cap.d，SS为40g/cap.d。由前面论述可知：2010年污水厂服务区人口为1.3万人，水量为0.26×104m3/d。因此某城市居民生活污水水质为：COD为350mg/l，BOD5为175mg/l，SS为200mg/l。2）计算工业污水水质根据环保及规划要求，服务区内的工业企业污水排放时，其水质必须达到《污水排入城市下水道水质标准》（CJ3082-1999）。根据高新技术产业开发区工业的特点，同时工业区工业还在迅速发展过程当中，因此有很强的不可预测性，所以我们参照《污水排入城市下水道水质标准》及同时借鉴同类开发区工业废水的性质，将工业水质预测如下：即项目CODBOD5SS指标（mg/L）4501503003）计算综合污水水质根据前面的水量预测和水质分析，采取实测和加权平均法，计算出市政污水进水水质主要参数为：此计算出的水质作为污水处理厂的进水水质指标。项目CODBOD5SSNH3-NTNTP指标（mg/L）439153289406044.3厂址选择论证5 本项目污水处理厂位置在规划中已经确定，位于开发区东部。该厂址具有如下特点：1）在城镇水体的下游；2）位于开发区污水系统末端，便于污水排放，与开发区排水系统协调一致，3）污水厂进水管线无穿越公路、铁路等情况。。4）厂址距离居民区较远，有一定的卫生防护距离；对周围生态环境影响较小5）有扩建的可能；6）有方便的交通、运输和水电条件。由以上特点可知，该厂址符合污水厂选址要求。该厂址在规划过程中已经进行过比较论证，本可研不再进行详细论述。5 1.工程方案选择及比较5.1污水处理方案论证5.1.1污水控制目标根据前述污水处理厂进水水质和处理标准及水质数据，污水处理厂要采用三级处理，在去除COD、BOD、SS的同时考虑除磷脱氮工艺并达到一级A排放标准，最后确定污水处理厂排放污水按下表控制处理水质：水质指标控制表项目进水水质(mg/l)出水水质（mg/l）去除率(%)BOD51531093CODcr4395089SS2891096NH3-N40587TN601575P40.5875.1.2污水处理工艺方案的选择污水处理工艺方案的选择依据：污水处理工艺的选择应根据进厂污水水质、出水要求、处理厂规模、污泥处置方案以及当地气温、工程地质、排放环境等条件来慎重选择。各种处理工艺都有一定的适用条件，工程设计时应因地制宣，适度引进一些新技术和新设备，把污水处理厂建设成为一个现代化的水厂。目前，国内外城镇污水处理厂处理工艺大都采用一级处理和二级处理。一级处理是采用物理方法，主要通过格栅拦截、沉淀等手段去除废水中大块悬浮物和砂粒等物质。这一处理工艺国内外都已成熟，差别不大。二级处理则是采用生化方法，主要通过微生物的生命活动等手段来去除废水中的悬浮性、溶解性有机物以及氮、磷等营养盐。目前，这一处理工艺有多种方法，归结起来，有代表性的工艺主要有传统活性污泥法、氧化沟、A2／O工艺、间歇式活性污泥法及悬挂曝气链工艺等。这些技术各有长短，很难说其中一种工艺有绝对的优势。城镇污水处理厂的工艺选择主要考虑以下因素：5 1）进水水质和处理要求当进水组成杂，工业废水所占比例较大时，氧化沟、悬挂曝气链工艺及间歇式活性污泥工艺的优越性大，因为工业废水的排放波动大，因而要求工艺要有较强的耐冲击负荷能力。污水的有机物浓度对工艺选择有很大影响。当有机物浓度高时，AB法、A2／O工艺。AB法的A段只需较小的池容和电耗就可去除较多的有机物，节省了基建费和电耗，污水的有机物浓度越高，节省的费用就越多。而厌氧处理多用于大辐削减特高浓度有机污染物。选择工艺同时必须考虑处理要求。如果进水水质与生活污水接近，则一般生物处理法均能达到二级排放标准。但如果进水有机物浓度高，或者出水指标要求高，则需选用处理效率高的工艺。如果有脱氮除磷要求则需选择具有脱氮除磷能力的工艺如A2／O、SBR及其改良型ICEAS工艺、间歇式活性污泥法工艺、MSBR工艺、前置厌氧池的氧化沟法、悬挂曝气链工艺及前置厌氧池的UNITANK工艺等。三级深度根据水质要求不同，分别为反应气浮（+过滤），反应沉淀（+过滤）等，由于其在给水处理中早已得到充分应用，工艺非常成熟，这里不再赘述。处理要求同样决定了污泥浓缩的方式。由于生物除磷需要一个好氧—厌氧的环境，当出水要求除磷脱氮时，为了防止重力浓缩池中（厌氧环境）磷的释放，必须采用机械浓缩法,减少污泥停留时间。2）处理规模和当地条件污水处理厂规模大小对处理工艺选择影响较大。一般大型污水处理厂多用常规活性污泥法，中、小型污水处理厂则多用氧化沟法和SBR法及其改进法。污水处理厂的环境条件也是确定处理工艺的重要因素，在大城市、人口稠密等环境质量要求高的地区或占地受限的地区，直接采用占地少、卫生条件好的工艺，如SBR工艺、间歇式活性污泥法工艺、MSBR工艺等。3）处理工艺成熟度和可靠度城镇污水处理的各种技术中，活性污泥法及其变型工艺是使用历史最长、运行管理经验最为丰富的处理工艺。但自七十年代以来，随着人们对NH3-N和P危害认识的提高，脱氮和除磷成为城镇污水处理的一大主要目标。随之也发展了很多脱氮除磷工艺，如前置厌氧池的氧化沟工艺、A2／O工艺、ICEAS工艺、间歇式活性污泥法工艺、MSBR工艺、悬挂曝气链工艺、前置厌氧池的UNITANK工艺5 等，目前悬挂曝气链工艺、氧化沟工艺、SBR工艺、间歇式活性污泥法工艺在国内均有大型成功运转实例，运行管理经验相对丰富；MSBR工艺在国内城镇污水处理厂中已有应用。5.1.3预处理方案预处理就是在一级处理前去除水中比较大的漂浮物和砂砾，以避免损害后序工艺的机械设备，确保安全运行。预处理包括粗细格栅及沉砂池。目前国内常用的沉砂池有曝气沉砂池和旋流沉砂池，旋流沉砂池是利用水力旋流使砂水分离较曝气沉砂池节能，同时避免了对随后酸化水解要求的厌氧环境的影响，因此本工程采用旋流沉砂池。5.1.4一级处理方案一级处理就是在二级处理前调节进水水质以及降低后续构筑物负荷，同时提高污水的可生化性。从本工程上看，污水处理厂进水主要以工业和生活污水为主，水质特点为污染负荷高且变化幅度较大，BOD5/COD的比值为35%，污水可生化性一般。为提高污水可生化性，因此我们采用“脉冲式”酸化水解池，该形式的酸化水解池能解决填料形式的堵塞和排泥不畅问题。这种工艺优势在于酸化水解池为完全混合式，对水质变化幅度较大的工业水质有很强的适应性，在经过水解酸化后，污水的可生化性也大为提高，对降低污水厂运行费用、保证污水厂正常生产起到十分重要的作用。5.1.5二级处理方案从前面论述我们可以看出，本污水处理厂进水为常规的城市污水，规模为中等规模，冬季气温较低。因此在污水处理工艺的选择上必须考虑这些因素，同时在安全稳妥的前提下选择出经济合理的技术方案。根据目前污水处理工艺技术发展及应用情况，本设计对A2／O法和CAST工艺进行详细的比选。5.1.5.1方案一：A2/O系统A2/O工艺是通过厌氧、缺氧和好氧交替变化的生物环境完成除磷脱氮反应的。在厌氧条件下，聚磷菌释放出体内的磷，同时使水中的磷酸盐充分溶解；在5 缺氧条件下，反硝化菌利用污水中的有机碳作为电子供体，以硝酸盐作为电子受体“无氧呼吸”，将回流液中硝态氮还原成氮气释放出来，完成反硝化过程；而在好氧条件下，一方面聚磷菌将体内的PHB进行好氧分解，释放的能量用于细胞合成、增殖和吸收污水中的磷合成聚磷酸盐，随剩余污泥排出系统，从而实现污水的脱磷；另一方面硝化菌把污水中的氨氮氧化成硝酸盐；再向缺氧池回流，为脱氮做好必要的准备。A2/O工艺的特点是把除磷、脱氮和降解有机物三个生化过程巧妙地结合起来，在缺氧段为脱氮提供合适的反应条件，在最后的好氧段为三个指标的处理提供了共同的反应条件。这就能够利用简单的流程、尽量少的构筑物，完成复杂的处理过程。本处理工艺流程是污水经管道收集后，经过细格栅和旋流沉砂池后，进入酸化水解池、A2/O池、二沉池、反应沉淀、消毒池后出水，其工艺框图如下：A2/O二级处理流程框图5.1.5.2方案二：CAST工艺CAST工艺是循环式活性污泥法（CyclicActivatedSludgeTechnology）的简称，是间歇式活性污泥法的一种变形，由澳大利亚Goronsy教授开发而成。CAST工艺在实践上已经得到了大量的应用，积累有非常丰富的经验，是一种适用于各种规模的经济高效的污水处理方法，在一个（或多个平行运行）的反应容积可变的池子中，完成生物降解过程和泥水分离过程，由于CAST工艺按“充水—排水”以及“曝气—非曝气”顺序完成污水处理过程并不断重复循环进行，故隶属于序批式活性污泥法（SBR-SequencingBatchReactor）工艺，是SBR工艺的改进。5）CAST工艺流程5 CAST工艺流程见下图：CAST工艺二级处理流程框图5.1.5.3二级处理工艺技术比较各方案主要优缺点比较表方案主要优点主要缺点方案一1、污水厂内水头利用充分；2、运行管理简单，3、出水水质稳定。1、工艺处理构筑物多；2、占地较大；方案二1、占地较小；2、流程简单。1、管理复杂，对自控依赖性高；2、间歇出水，与后续三级处理不匹配；3、滗水器工作需2米多的水头损失；4、中间水池的调节水深在浪费水头的同时，导致提升泵出水不均匀，使三级处理进水量不稳定。5.1.5.4结论根据以上技术比较，从便于管理，保证出水安全角度出发，本工程推荐方案一（A2/O）工艺作为污水处理厂的处理工艺。5.1.6三级处理工艺方案的比选5 5.1.6.1方案一：反应气浮工艺气浮与絮粒进行自然重力自然沉降的沉淀、澄清工艺不同，它是依靠微气泡，使其粘附于絮粒上，从而实现絮粒强制性上浮，达到固液分离的一种工艺。由于气泡的重度远小于水，浮力很大，因此，能促使絮粒迅速上浮，因而提高了固液分离速度。由于微生物细胞及其残片形成的活性污泥具有易流动、难沉淀的特性，故气浮恰好适应了上述特点。另外，气浮提高了水中的溶解氧，可避免后续水质恶化、发臭。5.1.6.2方案二：反应沉淀工艺沉淀是利用絮粒与水的密度差，使絮粒进行沉降使其达到固液分离的目的。按水流方向分竖流式、平流式和辐流式；按颗粒沉降距离不同，又可分为一般沉淀和浅层沉淀。由于污水已经经过初、二沉池沉淀，加上生物絮体较轻，因此到三级处理阶段悬浮物沉淀性能较差，故污水三级处理采用沉淀工艺对絮凝效果和絮凝药剂要求都较为严格。5.1.6.3三级处理工艺技术比较各方案主要优缺点比较表方案主要优点主要缺点方案一1、构筑物容积小；2、对絮凝效果要求不高；3、出水效果好。1、设备较多；2、运行费用稍高；方案二1、结构简单；2、运行费用稍低。1、土建费用稍高；2、对反应效果要求高；5.1.6.4结论根据以上技术比较，反应沉淀工艺管理简单、经验十分成熟，处理效果可以达到要求。综合考虑本工程推荐方案二（反应沉淀）工艺作为污水处理厂的处理工艺。5 5.2污泥处理工艺方案论证及最终处置5.2.1污泥处理设计原则1）根据污水处理工艺，按其产生的污泥量、污泥性质，结合某市的自然环境及处置条件选用符合实际污泥处理工艺。2）根据城市污水厂污泥排出标准，采用合适的脱水方法、脱水后污泥含固率大于20％。3）妥善处置污水处理过程中产生的栅渣、垃圾、沉砂和污泥，避免二次污染。4）尽可能利用污泥中的营养物质，变废为宝。5.2.2污泥处理工艺方案论证污水经二级处理后,水中大多数有机物和无机物都转化为污泥,如果污泥处理不当，将造成二次污染，形成新的公害，使污水处理事倍功半。污泥处理要求如下：a、减少污泥体积，降低污泥后续处置费用；b、减少污泥中有毒物质；c、利用污泥中可用物质，化害为利；d、因选用生物脱氮降磷工艺，尽量避免磷的二次污染。污泥处理单元技术及其组合工艺流程虽然多种多样,但有些处理工艺如：好氧消化、热处理、焚烧等耗能大、技术复杂、维护困难、运行费用昂贵。厌氧消化能有效地杀死污泥中的病原菌,缩小污泥体积，使之易于脱水，欧美一些国家污水处理厂,污泥处理大都设厌氧消化池，消化池产生的沼气可用于发电。我国污水处理厂也有采用，已运行的污水处理厂消化池所产沼气量远远低于设计值，沼气发电设备不能正常运行,所产生的能量根本无法维持消化池自身的正常运行，其主要原因是居民饮食以蔬菜为主，食物中肉类比例少，此外还有大部分工业废水,所以城市污水中有机成份少，污泥沼气产率很低，一般只为4-6m3/m3(湿泥)，不可能用来发电。结合某市目前的技术、经济力量，污泥处理与处置宜采用技术成熟、耗能低的工艺方案。常用工艺有：5 方案一、污泥经浓缩后直接进行脱水，即：方案二、污泥直接浓缩脱水，即：两方案的区别在于浓缩阶段采用池体还是机械。方案一采用重力浓缩池，造价低运行费用省，但由于重力浓缩池停留时间较长，厌氧条件小污泥中的磷很容易释放到上清液中，不利于磷的去除。国内除少数新建大型污水处理厂外，一般不再采用。所以我们认为方案二更适合本工程的实际情况。结合某市目前的技术状况和经济实力，污泥处理与最终处置必须选用技术成熟的技术路线，确保不会造成二次污染。从本工程的实际出发，由于污泥干化技术投资大，且运行费用相对较高，因此本次设计采用卫生填埋的方法。污泥的最终处置是一项耗资高，适应性强的工程。某市污水处理厂产生污泥的最终处置方法有待于城市的进一步规划，应寻求最为经济合理、最科学、又可持续发展的可靠技术。5.2.3污泥量根据污水处理工艺推荐方案，本工程污水（规模2×104m3/d）经二级生化处理后产生污泥量约为5.15TDS/d。5.3出水消毒论证处理后的城市污水，水质已经改善，但水中仍含有大量的致病细菌和寄生虫卵。根据国家《城市污水处理及污染防治技术政策》关于“为保证公共卫生安全，防治传染性疾病传播，城市污水处理设施应设置消毒设施。”的规定，本污水处理厂出水应进行消毒处理。目前国内常用的消毒方法有液氯消毒，二氧化氯消毒，紫外线消毒等。5.3.1液氯消毒液氯溶于水后，产生次氯酸(HClO)，离解出ClO-，利用ClO-极强的消毒能力，杀灭污水中的细菌和病原体。5 液氯消毒效果可靠，投配设备简单，投量准确，价格便宜，但出水中的余氯及某些氯化合物对水生物有毒害作用，同时可能产生THMS等致癌物质。液氯消毒系统主要由加氯机，氯瓶及余氯吸收装置组成。5.3.2二氧化氯消毒二氧化氯是一种广谱型的消毒剂，它对水中的病原微生物，包括病毒、细菌芽孢等均有较高的杀死作用。二氧化氯消毒处理工艺成熟，效果好。二氧化氯只起氧化作用，不起氯化作用，不会生成有机氯化物；杀菌能力强，消毒效力持续时间较长，效果可靠，具有脱色、助凝、除氰、除臭等多种功能，不受污水pH值及氨氮浓度影响，消毒杀菌能力高于氯，但必须现场制备，设备复杂，原料具有腐蚀性，需化学反应生成，操作管理要求高。5.3.3紫外线消毒细菌受紫外光照射后，紫外光谱能量为细菌核酸所吸收，使核酸结构破坏，从而达到消毒的目的。紫外线消毒速度快、接触时间短，反应快速、效率高，无需投加任何化学药剂，不影响水的物理性质和化学成分，不增加水的臭和味，操作简单，便于管理，易于实现自动化，但是紫外线消毒无持续消毒作用，水中悬浮物浓度直接影响消毒效果，当水中悬浮物浓度较高时不宜采用。5.3.4三种消毒方式的比较紫外线消毒利用电能转化为光能来杀灭细菌，操作安全，不占地，维护简单，但不具备持续杀菌功能。液氯消毒需要贮存液氯，管理较简便，操作不安全，可能产生THMS等物质。二氧化氯应用范围广，消毒效果好并有除臭、脱色等效果，同时产生THMS等致癌物质的机会较少，生产安全性高。三种消毒方式性能比较消毒剂优点缺点液氯①消毒效果好；②设备简单，运行管理方便；在世界范围内大规模水厂应用广①产生三卤烷等致物质；②氯气的运输和储存具有一定的危险性；5 泛，具有成熟可靠的运行经验；③投资及运行成本低。③接触时间较长，约30min。二氯化氯①消毒效果好，能有效杀灭水中用氯消毒效果较差的病毒和孢子等；②能大大降低消毒后水中三氯甲烷等氯消毒副产物；①药剂用量大，价格较高，消毒成本较高；②二氯化氯的检测手段还不完备；③对于二氯化氯的消毒副产物亚氯酸根的毒理学认识尚无定论，目前仍处于研究阶段。缺乏大规模污水处理厂的使用和运行经验；④接触时间较长，约30min。⑤目前化学法制备二氯化氯的设备，产生的二氯化氯气体中仍然存在较多的氯气成分。⑥化学法制备二氯化氯的原料氯酸钾属于易爆品，不易运输，不能大量储存，给运行管理带来麻烦。紫外线①消毒效果好，对细菌、病毒、原生动物具有广谱性；②无消毒副产物；③无危险品的运输和储存；④接触时间短，约2～4s，占地面积小，基建费用省；⑤运行费用低。①设备价格较高；②不具备持续杀菌功能。经过上述对消毒方法的比较，本工程中采用紫外线消毒方式进行消毒。5 污水处理厂工程方案设计6.1污水厂设计外部条件根据现场收集的材料，本方案设计外部条件如下：1）供电电压等级为10KV。2）污水处理厂的厂址确定在开发区东部，兴园路与高新路交叉路口东侧。3）厂区供热及供水均来自市政管网。6.2污水厂总体工艺设计进入本工程污水处理厂处理的原生污水经污水收集系统收集后进入污水处理厂厂区内的粗格栅及提升泵房，经提升泵房提升后进入细格栅及旋流沉砂池，去除废水中的部分漂浮物和短纤维，以确保后续处理正常运行。沉砂池出水进入水解酸化池。由于本工程以处理工业废水为主，废水的排放存在着一定的不均匀性，为此酸化水解池采用完全混合式反应池，以调节进水水质，同时利用此部分容积进行酸化水解，污水经过酸化水解池中兼性菌与厌氧菌的作用，将大分子物质和难于生物降解的物质转化为容易降解的小分子物质，液相中的溶解性物质一部分在酸化池内被细菌吸收利用，转化为能量CO2、CH4、N2、NH3等代谢产物，另一部分将随水流进入生物处理阶段被好氧菌代谢。经过一级处理后的污水自流进入环形曝气池进行生物处理，曝气池采用类似于氧化沟回转型式，采用鼓风机供氧，为保持池内污泥浓度，从二次沉淀池污泥进行回流。曝气池内设溶解氧测定仪，根据曝气池内DO高低自动调节鼓风机的风量，以节省能耗。曝气池出水流入二次沉淀池，进行泥水分离，处理出水进入反应沉淀池，反应沉淀池出水经过消毒后排海。本工程污泥采用重力浓缩机械脱水方案，来自沉淀池排出的多余的酸解池污泥及剩余污泥直接通过污泥泵输送至污泥浓缩脱水机进行脱水，经浓缩脱水后的污泥输送至处理厂内填埋场进行卫生填埋。经过计算，污水经过各阶段的水质情况详见下表：5 单位：mg/L项目进水一级处理二级处理三级处理CODcr4393506050BOD51531502010SS2892702010NH3-N403585P43.51.50.56.2.1污水厂厂址污水处理厂的厂址确定在高新技术产业开发区东部。工程新征地面积约为7ha。6.2.2污水厂工艺总平面布置污水厂工艺总平面布置图详见图纸。污水厂在总平面布置时充分考虑了工艺流程顺，对环境影响小，功能分区明确，布局合理美观，中央控制室远离臭味污染较严重区域，污水处理池这些污染较大的构筑物均布置在厂区中部，中央控制室在厂区的东南侧。中央控制室及生活区布置在厂区主导风向的上风向。污水厂大门开向南侧，使污水厂进出环境更怡人优美。脱水间与污泥堆棚在厂区的北侧，避免影响厂前区环境。整个污水厂流程顺畅，管路连接短，水头损失小，节省能量。厂区内及污泥填埋场内种植绿化花草树木增大宽阔美感，美化了环境增大了绿化面积。整个污水厂总体上布置为三大区，生活区、污水处理区、污泥处理区。6.2.3污水厂工艺流程污水厂工艺流程详见图纸。出水排入小南河污水管道，最终入海。6.3污水处理系统单元处理构筑物根据水量预测，本工程2010年处理规模为2×104m3/d总变化系数为1.38，二期规模为4×104m3/d。细格栅、配水井、污泥泵池、反应沉淀池、消毒间、鼓风机房土建按二期设计，沉砂池、加药间、污泥浓缩脱水间按二期一并设计。6.3.1预处理构筑物5 1）粗格栅在污水提升泵房前的进水渠上设置粗格栅，用以保护污水提升泵不受损害，为了便于冬季运行管理，粗格栅设在格栅间内，格栅间土建按二期总规模考虑，平面尺寸为10×12m。设置B=1.2m机械格栅4台，一期两台，一用一备。每台格栅除污机性能参数为：流量：Q=1160m3/h格栅宽度：B=1200mm栅条间距：b=20mm过栅流速：v=0.8m/s栅前水深：h=0.6m安装角度：α=750电机功率：N=1.5KW格栅间内设皮带运输机、栅渣压榨机各1台。格栅栏截的栅渣打包外运进行卫生填埋处理。2）污水提升泵房污水经过粗格栅进入污水提升泵房的集水池，污水提升泵房设计流量3350m3/h，设计选用潜污泵5台，一期2台工作，1台备用。设备参数为：流量：Q=600m3/h扬程：H=10m电机功率：N=30kw转速：V=1470r/min效率：η=70.5%排出口径：D=150mm。泵房为半地下式，地上高6m，地下深12.0m。3）细格栅本工程共设置阶梯格栅二台，一用一备，过栅流速为0.8m/s,栅条间隙2mm，格栅宽度1.40mm,格栅安装角度70°。每个格栅渠宽1.6m，为检修方便，在每个进水渠道的前后各设1台600mm×600mm手动闸板。采用机械除渣，设1台栅渣输送机，每台功率N=2.2Kw。5 格栅除污装置和皮带运输机的开停按格栅前后的液位差自动控制运行，也可手动运行。2、旋流沉砂池沉砂池采用旋流沉砂池两座，利用水力旋流去除污水中粒径较大的无机砂粒。排砂方式为气提。采用旋流沉砂池，利用水力分离达到除砂效果。该池型具有占地小，除砂、沉砂效率高等优点，在国内新建大型污水厂已广泛采用。旋流沉砂池主要由以下几部分组成：a、分离室，上部为圆柱形，下部为圆台形，在分离室，通过水流旋转产生离心力，实现砂水分离，水沿着切线方向进入和流出分离室。分离出的砂粒靠重力滑至贮砂室。b、贮砂室：圆柱形，直径小于分离室，位于池体底部作用是贮存分离出的砂。c、搅拌机：其作用是使水流沿分离室切线方向旋转。搅拌机的叶轮设在分离室内，驱动装置设在分离室上方。贮砂室内的沉砂，经过砂泵输送到格栅间内的砂水分离器进行脱水。结构类型：圆形钢混结构设计参数：单池设计流量1146m3/h停留时间40s表面负荷142.55m3/m2.h直径D=3.2m有效水深H=3.18m池数：两座主要设备：A、水平旋流器设备参数：转速n=14rpm功率N=1.5KW设备套数：1套B、风机设备参数：流量Q=3.2m3/min5 扬程H=7m功率N=7.5KW设备套数：2套控制方式：与砂水分离器连锁或人工控制C、砂水分离器主要设备：不锈钢螺旋式砂水分离器设备参数：处理量Q=12l/s分离率P=98%转速n=6.9rpm功率N=0.55KW设备套数：1套控制方式：由可编程控制或人工控制。6.3.2一级处理构筑物1）水解酸化池酸化水解池采用钢筋混凝土结构共采用1格。有效水深为8.1m，超高为1.0m，总深为9.1m，单格平面尺寸为24.3x18.5m。设计参数：停留时间HRT=8.74h有效容积V=3641.36m3(单格)6.3.3二级处理构筑物1）A2/O生化池A、厌氧池厌氧池个数：2每座池容：560m3设备潜水搅拌器2台功率：3.5Kw功能：用于混合，使回流污泥与进水快速混合B、缺氧池缺氧池个数：2每格池容：1230m35 设备潜水搅拌器4台功率：3.5Kw功能：用于搅拌，避免污泥在厌氧池中沉淀以维持良好的厌氧环境以利于磷的释放A2/O生化池形式也采用“氧化沟”型，分为厌氧、缺氧和好氧三段，钢筋混凝土结构，有效水深为6.0m，超高为1.0m，总深为7.0m，单沟宽6.0m，直线段长度为30m，主要工艺参数：A2/O生化池数：2池；单池参数如下：厌氧池：有效容积560m3，停留时间1.35h；缺氧池：有效容积1230m3，停留时间2.7h；好氧池：有效容积54063，停留时间12.97h；污泥浓度：3000mg/L；污泥负荷：0.07kg.BOD5/kg.MLSS.d。主要设备（单池）：设备类型：潜水污水回流泵设备参数：Q=500m3/h，H=0.5m功率N=6.5KW设备套数：3套设备类型：低速搅拌推流装置设备参数：转速n=55rpm功率N=5.0KW设备套数：4套设备类型：潜水搅拌机设备参数：转速n=98rpm功率N=3.0KW5 设备套数：6套设备类型：中微孔曝气器设备参数：2-4m3/h设备套数：2880套1）二沉池采用周边进水周边出水辐流式二沉池，池内安装刮泥机。主要工艺参数：二沉池组数：2组设计变化系数：1.375；直径：φ26m；池深：4.7m；池边水深：4.2m；表面负荷：1.262m3/m2·h吸刮泥机：φ34m功率：0.55Kw周边线速度：3.5m/min3）二沉污泥泵站污泥泵池平面尺寸6.0mX4.5m，深4.2m。二沉池排泥进入泵池。污泥含水率为99.2%。主要设备工艺参数：设备类型：潜水搅拌机设备参数：转速n=98rpm功率N=1.1KW设备套数：1套设备类型：潜水排污泵（回流）设备参数：Q=833m3/h，H=4m功率N=30KW设备套数：2套（远期增加1套）5 设备类型：潜水排污泵（剩余污泥）设备参数：Q=43m3/h，H=10m功率N=3.0KW设备套数：2套6.3.4三级处理构筑物本工程中三级处理主要采用反应沉淀池来进一步降低水中的各种指标，使污水达到一级A的排放标准，为保证三级处理的效果，将反应沉淀池放在房间内，房间尺寸为39×25m。1）反应池絮凝方式采用多通道折板絮凝池，分2组，每组设计规模2.0万m3/d。单组絮凝池的平面尺寸为14.6m×7.65m（不包括过渡区18.0m×1.5m），平均有效水深4.0m。絮凝池设计为三段：第一段采用相对折板，平面尺寸为1.65m×1.45m，竖向流速0.13m/s；第二段采用平行折板，平面尺寸为1.65m×1.85m，竖向流速0.10m/s；第三段不设折板，平面尺寸为1.65m×2.10m，竖向流速0.08m/s。总的絮凝时间为22.5min（不含过渡段）。每个系统的絮凝池底部设有DN200ABS穿孔排泥管，并设有快开排泥阀，分别排至池体两侧排泥槽。2）斜管沉淀池斜管沉淀池采用两组，每组平面尺寸为18.5m×8.5m。沉淀池采用斜管沉淀池，颗粒沉降速度：u=0.17mm/s清水区上升流速：v=2.1mm/s斜管安装角度：a=60°结构系数：e=1.05斜管内切口直径：d=35mm经计算，沉淀池总高为5.10m，集水系统采用玻璃钢槽。主要设备工艺参数：设备类型：双小车刮泥机设备参数：L=4.2m5 功率N=1.5KW设备套数：2套（远期增加2组）3）污泥调节池反应沉淀池排泥进入污泥调节池，污泥调节池平面尺寸为5.0m×5.0m,有效深度3.6m，总深度为5.8m。内设潜水搅拌机1台，电机功率0.55kw，设潜水排污泵2台（1用1备），单泵参数为Q=5.0m3/h，H=16m，N=2.2KW.6.3.5附属构筑物1）鼓风机房及加药间鼓风机房及加药间平面尺寸为28.5m×9.0m，高6.3m。其中包括值班控制室、厕所、配电间和风机间。风机房内设离心风机2台，1用1备（远期增加1台）。单台风机工作参数为：流量为110m3/min，风压为7m，电机功率为185KW。鼓风机配套提供过滤器、消音器、电动旁通阀及消音器，为降低鼓风机噪音，每套鼓风机加设消音罩。加药间内设溶液池2座，每座平面尺寸1.8m×1.8m，深2.4m。采用隔膜计量泵2台，一用一备。单泵参数为Q=570l/h,H=4bar.1）污泥浓缩脱水间污泥脱水间平面尺寸为39m×12m，高6.1m。其中包括值班控制室、厕所、配电间、药库、脱水机间和投药间,其中泥棚尺寸为12.0m×12m，上设防雨棚。脱水机间内设污泥浓缩脱水一体机两台（一用一备），单台工作参数为50m3/h。水平皮带输送机，带宽500mm，长１3米。倾斜皮带输送机，带宽500mm,长度7m。污泥浓缩脱水一体机配套反洗水泵两台，工作参数为：流量为10m3/h，流量为10m。另外投药间内设配药和投药装置2套（一用一备）。为了改善污泥脱水性能,提高脱水设备的生产能力,在污泥进入脱水机前投加聚丙烯酰胺,投加量按污泥干重的0.4%投加,则每天投加20.6kg/d,本工程设一体化溶解加药系统一套,用于配置0.2%浓度聚丙烯酰胺溶液,用加药螺杆泵进行投加.1台加药螺杆泵.因聚丙烯酰胺较难溶解,尤其冬天气温低,配置药液的稀释水以电加热器加热至50-60摄氏度(但不高于60摄氏度).高分子絮凝剂(聚丙烯酰胺)贮存时间不易大于6个月,同时要防止高温和爆晒.5 3）紫外线消毒间紫外消毒系统占地面积小并且可以达到非常严格的消毒标准,完全可以满足我国《城镇污水处理厂污染物排放标准》GB18918-2002中规定的污水排放与回用对大肠杆菌的要求。设计参数:TSS：低于20mg/l(最大值)平均流量：2.0×104m3/d（远期4.0×104m3/d）峰值流量:1141.7m3/h紫外穿透率：≥65%(最小值)运行功率:18KW杀菌指标：粪大肠杆菌数低于1000个/L（30天几何平均值）1）厂区给水污水厂厂区利用城市自来水管网供水。厂区生产和生活最大用水量为250m3/d，室外消防水量为20l/s，室外消防管道与生产、生活共用管道，环形布置，采用低压消防制，消防时水压不小于10mH2O。5）厂区排水厂区排水设计采用雨、污分流设计，厂区的雨水排入市政雨水系统。生活污水及生产废水经厂区污水管网收集后进水厂区排水泵池，再提升至细格栅间进水管。排水泵池平面尺寸为9.0m×6.0m,有效深度1.54m，总深度为6.07m。设小潜水排污泵2台（1用1备），单泵参数为Q=60m3/h，H=13m，N=4.0KW，大潜水排污泵1台，单泵参数为Q=400m3/h，H=13m，N=22.0KW。6.3.6污水处理厂总平面设计污水处理厂总平面布置原则如下：1）污水处理厂各单体建（构）筑物的布置紧凑，并使工艺运输流畅，合理，自然。2）在不影响使用功能的前提下，个别工艺构筑物的形式，位置安排应该与厂区绿化，园林化布置相融合。根据上述所要求，总平面布置详见图纸。5 总平面布置充分体现了招标文件的要求，污水厂功能分区明确，布置合理、物流通畅、绿化覆盖率高、预留位置大等优点，具体如下：1）沿厂区内厂区环形路宽4－7m。2）沿环路布置各种生产，生活建（构）筑物，本着工艺运输流畅，合理的要求，紧凑布置。3）根据各季主要风向安排有臭味的生产单元在偏僻的角落。4）厂区消防给水管道由市区管网接入。消防管网布置成环状，共设置消火栓4套，保护半径不大于120m。6.4建筑设计6.4.1污水厂总平面布局新建污水处理厂建筑总平面布局根据其功能、性质、流程要求，从平面上基本划分为：生产、及生活管理两大区域。厂区主入口大门设于厂内管理区，在此处设9m宽混凝土主干道，厂区内设7m及4m宽车行道，共同构成环状通路，通达各个建（构）筑物，在满足交通运输、消防通道的要求基础上，使整个厂区成为一个有机群体。管理区主要建筑物有综合楼，综合楼主要包括办公室、接待室、中央控制室、会议室、化验室、倒班宿舍、职工食堂及机修间、车库、仓库，其中中央控制室面向花园绿地布置。生产区为厂区的核心地带。各生产建构筑物以生产工艺流程及建筑功能为主，以配电室、控制室、值班室为辅，平面设计合理布局，统筹安排。充分考虑工作人员房间朝向及生活配套设施的标准，力求为工作人员创造安全、卫生、便利舒适的室内工作环境。在外观造型上，顺应厂区主导建筑综合办公楼的风格特征。整个厂区建筑总平面设计从环境、功能出发，遵循“以人为本”的设计原则，道路交通流线顺畅、建（构）筑物及生产流程布局合理、紧凑、功能分区明确，符合现代化污水处理厂的功能需要。污水处理厂的各项技术经济指标详见建筑总平面图。6.4.2建筑造型设计水厂建筑以综合楼为设计重点，力求通过体型的对比、简洁的建筑语言符号、比例、线条的灵活运用，恰到好处的溶入当地建筑的大环境之中，并塑造出自己别具一格的独特造型风格。5 其它建构筑物，在外观造型上顺应综合楼风格特征，并相互依存，共同构成污水处理厂总体建筑环境。为提升建筑环境整体的时代感，塑造信息时代工业建筑的新形象，所有建筑外墙面均采用高级外墙面砖、花岗石台阶、坡道，使建筑造型能够成为当地工业建筑的形象和标志。6.4.3厂区绿化设计绿化环境设计是在建筑环境基础之上，充分利用绿色植物，对厂区入口、地面、围墙、建筑屋面、局部墙面等进行艺术处理包装，以构成立体的绿化体系，包括修建卫生防护带，绿化厂区道路、美化厂前生活区和主要入口，组建围墙和照明等等，其目的是塑造花园式厂区，创造温馨、宁静的生活、工作空间。本工程采用点、线、面三结合的方式对厂区进行绿化环境设计。面式绿化－－既是在主入口厂区、生化池周围等地布置绿化隔离带及栽植草皮，构筑整个厂区绿化环境的衬景。线式绿化－－既是在厂区的围墙四周、道路两侧种植体型高大的乔木、配以灌木和绿篱等，由树木枝叶交织成的网络形成一种界面，利用它可起到限定空间的作用，将人们的视线收拢在厂前区的优美环境之中，另外也起到了环保作用，阻隔和减弱生产区内水处理的气味和噪音。同时还可以提高空气质量，保护水体，避免阳光直射，防止道路尘土飞扬。点式绿化－－既是在面式、线式绿化基础上见缝插针、以艺术美观为原则，点缀花草树木，对绿化环境起到补充、提高的作用。本工程的建筑设计者从“生态”的角度出发，对厂区及建筑室内外空间环境进行详细分析、精心处理，目的在于创造“可持续发展”环境，让员工生活、工作在一个充满生机的花园式厂区内、同时也让我们的设计作品成为本地区的一个亮点。6.4.4建筑室内外装修及构造做法设计厂区车行道路采用混凝土面层，围墙采用透空铁艺花饰围栏形式。建筑物外墙面采用面砖饰面。所有建筑物室内地面均为地面砖贴面，墙面及顶棚均为内墙涂料混合砂浆面层。5 建筑外门窗均为塑钢材料制做，内门为实木门。6.4.5污水厂建（构）筑物一览表编号建构筑物名称数量建筑面积m2备注1粗格栅、泵房、细格栅及旋流沉砂池1357.352水解酸化池224.3×18.53A2/O生化池242×324二沉池2D=26.05二沉污泥泵池15.4×8.96消毒间1847净化间（反应沉淀间）19758污泥浓缩脱水间1498.969变配电、鼓风机房及加药间170010综合楼1703.1611门卫室138.6612厂区排水泵池19.0×6.013污泥调节池15.0×5.06.5结构设计6.5.1结构设计原则1）本工程设计使用年限为50年，结构安全等级为二级。2）混凝土结构的环境类别为三类。6.5.2主要建构筑物结构型式1）细格栅及旋流沉砂池现浇钢筋混凝土结构，地上式水池，屋面为现浇钢筋混凝土梁板结构，基础采用超流态混凝土压灌桩。桩径400mm,桩长L=16m。2）水解酸化池5 现浇钢筋砼结构，井点降水，大开挖施工。该池埋置较深，采用超流态混凝土压灌桩。桩径400mm,桩长L=16m。3）A2/O生化池现浇钢筋混凝土结构，设置温度伸缩缝。结构型式为悬臂挡水墙结构。直墙段池壁厚度为500mm,圆壳段池壁厚度为500mm。底板厚度为550MM,采用超流态泵压灌注桩。桩400mm,桩长L=16m。桩间距为S=1.9m。4）二沉污泥泵池现浇钢筋砼结构，结构型式为悬臂挡水墙结构。直墙段池壁厚度为300mm,底板厚度为350mm.采用采用超流态混凝土压灌桩。桩400mm,桩长L=16m。桩间距为S=1.9m。5）二次沉淀池现浇钢筋混凝土结构，设置温度伸缩缝。采用采用超流态混凝土压灌桩。桩径400mm,桩长L=16m。桩间距为S=1.9m。6）反应沉淀间钢筋混凝土排架柱结构。屋面为焊接空心球网架，屋面板为压型钢板。柱尺寸为400x700mm,柱距为6.0m,柱基础采用超流态混凝土压灌桩。桩径400mm,桩长L=16m。桩间距为S=1.9m。7）鼓风机房钢筋混凝土排架柱结构。屋面为预应力钢筋混凝土工字形屋面梁，上铺大型预应力屋面板。柱尺寸为400x600mm,柱距为6.0m,采用。桩径400mm,桩长L=16m。桩间距为S=1.9m。8）污泥脱水间钢筋混凝土排架柱结构。屋面为预应力钢筋混凝土工字形屋面梁，上铺大型预应力屋面板。柱尺寸为400x700mm,柱距为6.0m,采用超流态混凝土压灌桩。桩400mm,桩长L=16m。桩间距为S=1.9m。9）消毒间泵房上部采用砖混结构。屋面板现浇，板厚120mm。基础采用超流态混凝土压灌桩。桩径400mm,桩长L=16m。桩间距为S=1.9m。10）污泥调节池现浇钢筋砼结构，结构型式为悬臂挡水墙结构。直墙段池壁厚度为300mm5 ,底板厚度为350mm.采用采用超流态混凝土压灌桩。桩400mm,桩长L=16m。桩间距为S=1.9m。6.5.3材料1）水池:预应力混凝土为C40，普通混凝土为C30。抗渗标号：S8。抗冻标号F150。2）其它建筑物混凝土为C30。抗渗标号：S8-S6。抗冻标号F150。3）水泥宜用普通硅酸盐水泥或硅酸盐水泥。4）钢筋为HPB235,HRB335钢。M10水泥砂浆。5）钢板为Q235B。6）钢绞线采用1860Mpa低松弛钢绞线。7、锚具采用一类夹片锚具及全封闭防腐蚀锚具系统。6.5.4基本设计要求1）结构抗震：本区抗震设防烈度为6度，按6度计算；按6度采取抗震措施，设计严格执行建筑抗震设计规范和构筑物抗震设计规范。2）抗冻胀要求:所有建(构)筑物的基础均坐于冻土层以下.池外壁表面与土接触部分刷冷底子油一道,沥青横竖各一道.池外冻深范围内的回填土采用砂或炉渣等松散材料.3）抗浮要求：所有地下和半地下建(构)筑物及大直径地下管线均按洪水位和最高地下水位进行抗浮验算。4）池体防渗：主要靠现浇钢筋混凝土结构自防水，混凝土抗渗标号S6~S8。5）池体防腐：与水接触的池壁和底板混凝土强度等级均不小于C25,抗渗标号S6。池内壁表面均抹防水砂浆；与水接触的池壁和底板内钢筋的混凝土保护层最小厚度30mm。6）池体抗裂措施：为防止池体裂缝，在池体的底板和池壁混凝土中可掺加外加剂，增加混凝土的密实性，提高混凝土的抗裂性。外加剂的使用应符合《混凝土外加剂应用技术规范》的要求。6.5.5抗震设计5 6.5.5.1抗震设计原则本工程所设计的建（构）筑物，当遭遇低于本地区抗震设防烈度的多遇地震影响时，一般不致损坏或不需修理仍可继续使用。当遭遇本地区抗震设防烈度的地震影响时，建（构）筑物不需修理或经一般修理后仍能继续使用。当遭遇高于本地区抗震设防烈度预估的罕遇地震影响时，建（构）筑不致严重损坏，危及生命或导致重大经济损失。6.5.5.2具体抗震设计措施1）某市抗震设防烈度为6度，设计基本地震加速度为0.05g,设计分组为第一组。2）根据《室外给水排水和煤气热力工程抗震设计规范》GB50032－2003的规定：污水处理厂内主要水处理构筑物和变电所、进水泵房按本地区抗震设防烈度6度提高一度，即按7度采取抗震措施（不作提高一度抗震计算）。其它次要建筑物按6度设计计算及6度采取抗震措施。6.6电气设计6.6.1供电电气设计参照如下规范：1）《供配电系统设计规范》（GB50052-95）2）《10KV及以下变电所设计规范》（GB50053-94）3）《低压配电装置及线路设计规范》（GB50054-95）4）《通用用电设备配电设计规范》（GB50055-93）5）《建筑物防雷设计规范》（GB50057-94）2000版6）《工业与民用电力装置的接地设计规范》（GBJ65-83）7）《建筑照明设计标准》（GB50032-2004）8）《电力工程电缆设计规范》（GB50217-94）9）工艺专业提供的设计条件设计范围：本工程设计范围包括一座污水处理厂，污水处理厂按2×104m35 /d设计。设计范围为污水处理厂内所有建构筑物及用电设备的供配电设计。厂外电源线路由当地电力部门承担，其工程量计入本工程。设计分界点设在项目规划红线处。6.6.2变配电系统电源及电压污水处理厂供电按二级负荷考虑，电压等级10kV，为保证污水厂正常运行需要，污水处理厂采用双回路供电，一用一备，架空引至污水处理厂电源终端杆。设计分界点设在10kV进线终端杆的引下电缆头处。电缆截面按照远期考虑。负荷计算：污水厂工艺设备采用需用系数法计算负荷，需用系数按照全国给排水设计手册及有关设计规范选取；辅助构筑物的照明采用单位面积平均负荷密度法计算。全厂各车间用电设备负荷见负荷计算表。厂内最大运行负荷为507.05KVA,有功功率为418.35kW，补偿无功功率157.62Kvar。6.6.3供配电系统根据全厂用电负荷的分布情况，拟在鼓风机房处设一座10/0.4KV的变电所。包括中、低压配电间、变压器室、控制室、值班室，采用直流操作，配电间预留远期设备位置。设置2台630KVA变压器，一用一备，负荷率约为66%，远期增容。经变压后以放射式方式供给各单体构筑物。在变电所、污泥处理间、细格栅间设配电间，净化间和综合楼设现场动力配电箱。各用电设备均为380/220V低压用电设备。6.6.4照明系统照明电压采用220/380V三相五线制系统，设有一般工作照明并根据需要设有检修照明，检修照明电压采用AC36V。根据环境要求按有关规定确定适当的室内、外灯具形式，积极选用高效节能灯具。6.6.5保护与控制为了提高供电系统管理水平和系统的可靠性，本工程10kV开关柜采用中置式开关柜，进线及变压器保护采用真空断路器，10kV中压系统继电保护采用微机综合保护器。10kV进线柜采用过电流保护、电流速断保护、单相接地保护；5 变压器设过电流保护、电流速断保护、过负荷保护、接地保护、温度保护、低压侧领序保护。低压负荷采用断路器作为短路及过负荷保护，潜水泵电机除常规保护外，还设有泄露、干运行及超温等保护，所有工艺设备均设有就地操作装置。55Kw及以上电机采用采用软启动器启动方式，其它所有电机采用直接启动方式。根据工艺自控要求，主要用电设备采用PLC自动控制和现场手动控制两种运行方式。在现场控制箱上设有启动、停止按钮和现场/远程转换开关以及红绿色指示灯。鼓风机房鼓风机其中一台变频控制，根据生化池内溶解氧浓度进行控制，另一台采用软启动器起动方式，其它工艺用电设备均采用直接起动方式。6.6.6防雷与接地系统某市全年雷暴日数为29.4d/a，根据国家规范，确定污水处理厂按第三类防雷保护设计，在主要建筑物上设置避雷带做防直击雷保护。鼓风机房变电所、污泥脱水间及综合楼防雷在屋面女儿墙设置避雷带，接地系统利用建筑物基础做接地系统，并将整个厂区接地系统连接，其它建筑物不设防雷系统，接地系统为在建筑物基础外3.5-5米处沿建筑物四周做人工接地系统，并相互连接，使整个厂区形成统一接地系统，采用TN-C-S制接地系统，接地电阻要求小于1欧姆。电气及自控仪表共用一套接地系统。全厂采取相应的防雷电感应及防雷电波侵入的措施，如：作好各种管道、电缆外皮的连接、0.4kV进线处均安装防雷电浪涌保护器等。6.6.7计量为与电力部门进行核算，在10kV电源进线处设有计量装置，污水处理厂设置10kV计量柜，计量箱及计量柜内设备要满足当地电力部门的要求。6.6.8无功功率补偿补偿方法采用变压器低压侧集中自动补偿，补偿后的功率因数可达0.95以上。6.6.9电缆敷设10kV进线采用电缆敷设方式引至高压开关柜。由变电所低压开关柜到生化池采用电缆沟敷设，引到其它建构筑物为沿厂区道路直埋敷设，建筑物内电缆沿电缆沟、电缆桥架及穿镀锌钢管沿地面暗敷设。所有室内照明和插座线路均采用BV导线穿管沿墙或棚暗设。5 6.6.10主要设备选型1）10kV中压开关柜选用户内交流金属铠装移开式开关柜，选用真空断路器；保护配置综合保护装置。2）低压开关柜选用固定式开关柜；3）变压器采用树脂浇注干式电力变压器。5 6.7自控及仪表设计6.7.1仪表及自动控制设计原则及标准设计依据“城市污水处理工程项目建设标准”IV类规模标准进行必要的检测仪表及计算机系统的配置，设计力求在满足工艺设计要求，使得操作管理简洁、实用，减少复杂的操作过程，保证出水质量，保证污水处理厂运行安全可靠。本工程设计范围包括仪表设计、自控系统设计、通讯系统设计及防雷接地系统设计。6.7.2仪表设计为了保证全厂安全、可靠地运行，并及时掌握全厂生产动态，在该污水处理厂装设必要的检测仪表。水质分析仪表拟选用进口仪表，保证质量、可靠耐用，减少维护量。常规检测仪表选用国内或合资企业生产的仪表。具体设置如下：1）粗格栅、泵房、细格栅、旋流沉砂池设置3套格栅差液位计，格栅按照液位差和时间控制，液位差的优先级高于时间控制。同时设置PH,SS,COD水质分析仪表及细格栅出水流量计。信号传至细格栅控制室。2）酸化池设置超声波液位计及污泥浓度计,信号传至鼓风机房。3）配水井设置超声波液位计，信号传至鼓风机房。4）生化池设置溶解氧、氧化还原电位及污泥浓度计，鼓风机根据溶解氧调整曝气量。5）污泥泵池在池内设超声波液位计，信号传至污泥处理间，控制潜污泵的启动。6）污泥调节池在池内设超声波液位计，信号传至污泥处理间，控制潜污泵的启动。7）净化间设进水流量，流动电荷分析仪，根据测量结果控制药品的投加量。信号传至鼓风机房。5 8）消毒间在出水总管设置电磁流量计，在出水渠设置SS测量仪，COD测量仪，氨氮测定仪以检测出水水质。信号传至鼓风机房。6.7.3自控系统设计（1）系统构成本系统以适用性、可靠性、可扩展性为主，采用环网，分散控制、集中监控PLC系统，设备以进口为主。控制系统主要由三级组成：第一级-----子控制站第二级------分控制站第三级------总控制站本工程采用的控制系统具有以下特点：控制灵活、管理方便，高度的可靠性和稳定性，高速度、大容量的控制器，从上到下的组态方式，友好的人机界面，开放的结构，可以同管理级进行通讯，同现场总线技术溶为一体。（2）各控制层功能1）总站控制系统在综合楼设中央控制室，为总站控制系统。控制室内设一台工程师站，两台操作员站，负责全厂的监控、通讯；设一台数据服务器，安装SCADA软件包，进行数据处理和存储；监测功能：接受现场PLC数据，进行处理、存储、显示、报警和打印；要有一个实时的多用户操作系统。控制功能：设定PLC控制单元控制参数，直接控制有关设备；5 负责短期历史数据的存贮和恢复，至少能贮存六个月的历史数据和模拟量等，采样的时间不能高于1分钟，在一个显示画面上至少能有四条趋势曲线。操作员输入数据要通过使用薄膜型功能键和跟踪球来实现，另外键盘功能应较强，特殊的目的键能够作为专用键，如设备菜单显示调出，历史趋势、实时趋势和翻页功能。控制系统的软件应是容易配置的开放式的，要求是菜单驱动软件，并且为动态监控界面为汉化。在控制室要完成报警记录，至少应根据收到的次序显示，所有报警都要有日期、时间，至少2个报警优先级（一般和极限），并且可以总体报警或一个接一个报警。通讯功能：联络和协调各构筑物内参数、工况信息，进行通讯。2）分站控制系统在变电所、污泥处理间及细格栅间设置分站，负责采集原始参数和设备的工作状态；根据工艺控制要求进行自动控制；通过操作员站进行手动干预；与中央监控室和子站交换数据；故障报警与设备保护。鼓风机控制柜、污泥脱水控制柜及消毒控制柜预留能与水厂内的控制系统进行通讯的接口。厂内各个分站利用光线组成环网与总站进行通讯。3）子站控制系统在净化间设远程I/O，采净化间所有设备运行工况及仪表测量参数，净化间与变电所分站利用同轴电缆，采用总线方式通讯。4）电缆选择及敷设要求自控设备监控信号电缆采用控制电缆（KFG）。仪表及自控设备电源电缆采用动力电缆（KFG）。仪表及电量信号电缆采用计算机屏蔽电缆（KFGP）。6.8通讯设计本工程在综合楼内设一台局用电话交换机，容量为48门，在综合楼内重要办公室及变电所设外线电话。6.9空调通风本工程设计范围为污水厂内各单体建构筑物的空调通风设计。6.9.1气象资料采暖室外计算温度：-19°C通风室外计算温度：冬：-12°C夏：28°C最大冻土深度149cm。供暖期天数：152天。6.9.2市内供热参数5 属于办公、宿舍等生活用房及在岗操作的生产房间及地点室内设计温度按tn=18℃考虑；有人操作但不久留的房间，如泵房等，室内设计温度按为tn=12℃考虑；浴室室内设计温度为tn=25℃；更衣室室内设计温度为tn=23℃；厕所、走廊及楼梯间室内采暖温度为tn=14℃；食堂室内采暖温度为tn=16℃；对于人员很少进入的房间仅作防冻考虑，室内采暖设计温度按tn=5℃考虑。6.9.3热网设计厂区采暖面积为6158m2。冬季采暖热负荷计算表工程名称：污水处理厂序号子项名称面积m2热负荷指标W/m2耗热量W备注1粗格栅、泵房、细格栅、沉砂池352110387202污泥浓缩脱水间198100198003鼓风机、变配电间及加药间774100774004反应沉淀间13771001377005消毒间3612043206门卫5015075007综合楼150080480008厂房1377100137700厂区合计6158577790由上表可知，本工程厂区采暖热负荷为0.578MW，从厂外城市供热管网引DN100管道至厂区，敷设并排双管制的地下供热管道。为使能源有效利用，不致中途损耗，选用预制直埋保温管。管道出厂前预制，钢管外采用聚氨脂保温层，保温层外套聚乙烯保护。管网敷设方式采用有补偿无固定直埋敷设，管道的热伸缩量通过管道的波纹补偿器吸收，敷设深度为自然地面下1.0米，在供热管网的干线上一定距离设置检查小室，在支管网起始处也设置检查小室，用于管网和室内管道的连接、冲洗、泄放水、放气等操作。各建筑物热力入口处设入户井，井内设自力式流量控制器、关断阀门、温度计、压力表及放气泄水装置等。6.9.4采暖设计及通风设计5 本工程各单体建筑物供暖型式采用上供下回同程式垂直单管采暖系统。供热管材采用焊接钢管，散热器除电器用房采用翅片管散热器外，其它各单体建筑物均采用无粘砂铸铁660型散热器。阀门采用铜质闸板阀。为保证安全生产，本设计选用轴流通风机对生产车间进行通风换气，防止生产车间有毒气体泄漏造成生产事故，同时也保证工作区、生活区的空气清洁，对某些高温、高湿、有毒作业（污泥浓缩脱水间、细格栅、鼓风机房等）的地方作局部或全室进行机械通风。通风次数选为6-12次。5 防腐设计7.1防腐的重要性污水处理厂工程中的污水是一种成分复杂，条件多变的腐蚀介质，在此环境条件下，污水处理厂的栏杆、平台、风管、设备、钢门窗等大多锈迹斑斑，腐蚀严重，给美观、安全以及工程质量带来较大影响，同时，污水厂内必不可少地会使用一些钢质件，埋设在地面之下，常年受到地下水的侵蚀。因此，污水处理厂必须采取防腐措施，以减少污水和腐蚀气体对构筑物、建筑物、设备的腐蚀，减少地下管配件的腐蚀，延长污水处理设施的使用寿命，保证运行安全，降低维护费用。7.2腐蚀状况分析通常情况下，只要有水和氧的存在时，金属表面会形成局部电池而引起化学氧化还原反应，金属腐蚀就会发生。特别在污水环境下，除了有污水的悬浮物、油脂、氮、磷、钾和有机物的作用，还有工业废水的酸、碱、盐及各种有机化学成分作用，同时空气中湿度大，从废水中溢出的有害气体H2S、NH3浓度高。在这种特殊腐蚀氛围下，对钢结构件防腐涂层的要求是苛刻的。在水下除了水的电解质腐蚀作用，还有Cl-、S2-、NO-、SO42-等阴离子对碳钢的强烈的自催化作用。在水中，室外强烈阳光的照射，特别是盛夏高温季节，受热后的污水蒸汽中含有溶于水的氢硫酸侵蚀钢结构及设备，其中有些难溶解性颗粒积聚粘附在金属表面，又会产生垢下腐蚀、点蚀、坑蚀或缝腐蚀等局部腐蚀，使钢结构的腐蚀加剧。7.2国内外防腐技术国外对工业废水和生活污水的防腐蚀，主要为聚乙烯衬板和涂料两大类，在美国污水处理中常采用环氧／聚酰胺、富锌聚氨脂、环氧沥青等；德国采用环氧焦油沥青、富锌、聚氨脂玻璃鳞片；在日本、英国采用环氧、厚浆焦油环氧，所以环氧／聚酰胺、环氧沥青、聚乙烯等涂料均较多运用。1）环氧沥青5 环氧中有极性很强的羟基、醚键，附着力强。环氧固化后主链有化学性稳定的碳－碳链节，醚键受芳环保护故耐蚀好、机械强度高。煤焦沥青抗水、耐潮、耐化学品，是各种树脂中耐水最好的，且价廉、与环氧相配取长补短，提高了附着、耐蚀，降低成本。所以，多用于液相防腐，或气液两相交替环境。2)鳞片涂料乙烯基鳞片涂料中，成膜物质乙烯基酯树脂系甲基丙烯酸加环氧的反应物，即有环氧机械强度高、附着力好的特点，又具有不饱和聚酯树脂施工工艺性能好的特点。加之涂料中玻璃鳞片的加入提高了涂膜的抗渗、耐磨性能。为此，在液相的特殊要求部位采用是可行的，用在气液两相交替环境也可行。3)聚氯乙烯涂料聚氯乙烯含氟涂料成膜物制为聚氯乙烯，为此具有优良的耐腐蚀性和抗渗性，同时该涂料中采用了无机氟磷铁化合物复合颜料，对被保护表面起着良好的屏蔽作用，不受外界化学物制的破坏、分散。同时能在金属表面磷化钝化作用，并与铁形成离子键结合力，大大提高涂膜附着力。此外，氟磷铁复合颜料还能增涂层的物理机械强度，改善其耐侯性和耐紫外线照射。该涂料对被涂覆金属表面处理要求不高，人工除锈达Sa2.5级即可，这对结构件复杂而又难以喷砂处理的表面施工有很多益处，易保证施工质量。7.4管道防腐本工程污水处理厂中管道，根据工程需要，将尽可能采用混凝土渠道，但也必将采用部分钢质管道。对于大口径完全采用不锈钢材料，或其他替代非金属管道，工程造价高，无法完全做到，因此在设计中，根据国家规定的防腐蚀工程设计规范进行设计，进行必要的外壁防腐和内壁防腐措施，减少腐蚀，保证工艺管道的正常运行，综合上述防腐技术，确定埋地管道外防腐采用环氧煤沥青防腐，五布两油，管道内防腐考虑采用水力条件好，适应现场施工条件的环氧涂料。对于明设管道，采用防腐涂料，管道颜色根据铺设环境及条件确定。对于直径较小的管道，考虑投资分额较小，可直接采用防腐材料的管道，选用耐腐蚀材料，如采用水泥衬里化学性能较稳定的球墨铸铁管，不锈钢管、玻璃钢管、ABS、UPVC等。5 7.5建（构筑物）防腐本工程所有贮水构筑物均采用钢筋混凝土结构，按照排水构筑物设计要求，钢筋外保护层为30mm，满足防腐要求。建构筑物需要的栏杆扶手，采用不锈钢材料，防止栏杆的生锈。对于各类钢格板、钢盖板，均考虑采用全面外防腐，加强防腐等级。7.6设备防腐对于污水处理厂运行中影响较大的设备，或设备的某些关键部件，均采用不锈钢材料或防腐性能好的铸铁材料、非金属材料。粗细格栅的栅条、齿耙、出料口，栅渣输送压榨设备，均采用不锈钢材料，沉砂池砂水分离器，采用不锈钢材料。各类潜水机泵、水下搅拌器外壳采用铸铁材料、安装导轨采用不锈钢材料。各类沉淀池刮（吸）泥机水下部分采用不锈钢材质，出水浮渣挡板、出水堰板采用不锈钢材料。工程所需的各类阀板，根据设备性能要求及使用情况，采用不锈钢材料或铸铁材料。对于排水管道采用非金属管道，可以有效的防止管道腐蚀。5 环境保护8.1设计依据及采用标准本设计依据国家计委和国务院环保局1987年3月20日《关于颁发“建设项目环境保护设计规定”的通知》【（87）国环字第002号】中的有关内容和要求进行设计。采用的环境保护主要标准是：1、《地面水环境质量标准》（GB3838—2002）；2、《城镇污水处理厂污染物排放标准》（GB18918—2002）3、《大气环境质量标准》（GB3095—1996）4、《工业企业噪音控制设计规范》（GBJ87—89）8.2项目的环境影响及对策8.2.1施工建设期环境影响及对策8.2.1.1施工扬尘的影响工程施工期间，挖掘的泥土通常堆放在施工现场，直至构筑物施工及管道埋设完成，短则几个星期，长则数月。长期堆土裸露，旱干风吹，导致尘士飞扬，使大气中悬浮颗粒物含量骤增，严重影响市容和景观，给施工现场周围的生活环境带来不利影响。时逢雨季，由于雨水的冲刷以及车辆的辗压，使施工现场变得泥泞不堪，行人步履艰难。8.2.1.2施工噪音的影响排水管道和污水处理厂施工期间的噪声主要来自建设时施工机械和建筑材料运输，车辆马达的轰鸣的喧闹声。特别是在夜间，施工的噪声将产生严重的扰民问题，影响邻近居民的工作和休息。因此尽量夜间停止施工，或进行严格控制，则噪声对周围环境的影响将大大减小。8.2.1.3生活垃圾的影响5 工程施工时，施工区内施工人员食宿将会安排在施工现场。如果生活废弃物若没有做出妥善的处理及安排，则会严重影响施工区的卫生环境，导致工作人员的健康水平下降，尤其是在夏天，施工区的生活废弃物乱扔轻则导致蚊蝇孳生，重则致使施工区工人暴发流行疾病，严重影响工程施工进度，同时使附近的居民遭受蚊、蝇、臭气、疾病的影响。8.2.1.4弃土的影响施工期间将产生许多弃土，这些弃土在运输、处置过程中都可能对环境产生影响。车辆装载过多导致沿程泥土散落；车轮沾满泥土导致运输公路布满泥土；晴天尘土飞扬，雨天路面泥泞，影响行人和车辆过往和环境质量。弃土处置地不明确或无规划乱丢乱放，将影响土地利用及河流流畅。破坏自然、生态环境，影响城市文明形象和整洁。弃土的运输需要大量的车辆，如在白天进行，必将影响本地区的交通，使路面交通变得更加拥挤。8.2.2缓解措施8.2.2.1减少扬尘工程施工中沟槽开挖土方的堆放，在旱季风致扬尘和机械扬尘导致尘土飞扬，影响附近居民和工厂。为了减少工程扬尘土对周围环境的影响，建设施工中遇到连续晴好天气又起风的情况下，对弃土表面洒水处理，防止扬尘，并要求按照弃土处理计划，及时运走弃土，并在将装运的过程中不要超载，风天应加盖苫布，确保沿途不洒落。车辆驶出工地前应将轮子的泥土去除干净，防止沿程弃土满地，影响环境整洁，同时对工地门前的道路环境实行保洁制度，一旦有弃土、建材撒落应及时清扫。建筑材料堆放整洁，用蓬布覆盖。8.2.2.2施工噪声的控制工程施工时，运输车辆、混凝土搅拌以及碾压机等施工设备造成施工的噪声。为了减少施工对周围居民的影响，工程在距民舍200m的区域内不允许在晚上十5 一时至次日上午六时内施工，同时应在施工设备和方法中加以考虑，尽量采用低噪声机械。对夜间一定要施工又要影响周围居民声环境的工地，应对施工机械采取降噪措施，同时也可以在工地周围或居民集中地周围设立临时的声障之类的装置，以保证居民区的声环境质量。8.2.2.3施工现场废物处理应与当地坏卫部门联系，及时清理施工现场的生活废弃物；对施工人员加强教育，不随意乱丢弃物，保证工人工作生活环境卫生质量，提倡文明施工，做到“爱民工程”，组织施工单位、街道及业主联络会议，及时解决施工中对环境影响问题。8.3污水处理厂对环境的影响和对策污水处理厂本身是一个环境保护项目，它建成后对改善地区环境和连山湾附近海域水质必将产生很大的作用。但污水处理设施的运行对周围环境也会产生一定的影响，因此就环境保护方面，需采取一定的措施。在我国，环境保护已作为一项基本国策加以贯彻，受到了全社会和各级政府的重视。国务院有关部门颁布了一系列有关法律和法规，以保证这项基本国策的贯彻和执行。本工程项目建设和今后运行管理均以这些法律和法规为基点,采取如下措施：8.3.1组织管理措施1.建立健全的、完备的生产管理机构。2.对入厂职工进行必要的资格审查。3.组织操作人员进行上岗前的专业技术培训。4.聘请有经验的专业技术人员负责厂内的技术管理工作。5.建立健全包括岗位责任和安全操作规程在内的工厂管理规章制度。6.对厂内人员定期进行考核奖惩。7.组织专业技术人员提前进岗，参与施工、安装调试、验收的全过程，为今后污水厂的正常运转奠定基础。8.组织参加全国污水处理行业的技术情报交流活动。8.3.2技术管理措施1.5 会同市政环保部门监测入厂水质，监督工厂企业按《污水排入城市下水管道水质标准》（CJ3082-99）中的要求执行排放。2.对入厂前后的水量和水质进行检测化验，整理分析，建立运行技术档案。并根据水量、水质的变化,调试运转工况。3.建立信息交流制度，定期总结运行经验。8.3.3噪声对环境的影响和对策污水处理厂的噪声主要是由工作泵和鼓风机等本身运转产生的。根据以往类似工程的监测结果，鼓风机房噪声可达105分贝。设计中采用如下措施降低噪声。1).利用声距原理降低噪声：在总体布局中增大构筑物与声源的间距，减轻邻近建筑物所受的噪音影响。2).采用隔音装置降低噪声：在安装水泵电机、风机等设备的房间内，值班操作室与设备室间的隔墙和门、窗应进行隔音处理，降低直达音对人体的影响。3).对设备进行减震降低噪声：在设备安装及设备与管路联接处必要时可采用减震垫或柔性接头等措施。4).用绿化降低噪声：水处理厂区绿化，不仅能净化空气、保护和美化环境，而且能降低环境噪声。绿林带的声学效果由林带的密度、种植结构、树林的组成等因素决定。密植林带对高、中噪音具有较强的减噪效果。5).厂区内禁止汽车鸣笛。8.3.4气味对环境的影响和对策目前污水处理厂厂址所在地大气环境质量较好，大气中各污染物浓度的日均值和任何一次值都不超过GB3095-1996《环境空气质量标准》中二级标准的要求；厂址离居民区较远，无噪声敏感点。根据监测，昼夜噪声值均低于GB12348-90《工业企业厂界噪声标准》中的Ⅲ类标准，该区域声学环境质量是良好的。污水处理是一项水污染治理工程。但污水处理厂本身也将会给目前环境带来一些次生影响。针对污水处理厂产生的主要污染源和污染物对周围环境可能带来的影响，采取相应措施使危害降到最低。1.污水系统中产生的臭气在污水厂中产生臭气的构筑物主要为预处理区的进水格栅、旋流沉砂池，污泥泵房等产生臭气。为减轻臭气对厂内工作人员的影响,采取如下措施:5 1).将产生臭气的构筑物布置在厂区下风向以避免臭味对生活区和辅助生产区人员办公的影响。2).增大绿化区，依靠植物对空气的净化作用改善环境。3).国外也有对沉淀、污泥池进行覆盖防止臭气扩散。应用此法需增大投资。为改善厂区工人的操作条件及污水厂周围的大气环境，本工程对进水泵房、沉砂池、脱水机房等封闭车间设置屋顶排气扇，保证室内及时通风换气。8.3.5废物的处置过程对环境的影响及缓解措施本污水处理厂的处理对高新技术产业开发区工业污水和生活污水,但污水处理厂本身也将产生一些废水：污水处理厂生产废水主要来自于沉砂池、污泥浓缩脱水间运行过程的排水，生活污水主要是综合楼排出的厕所冲洗水和洗涤水，上述排水通过厂区管道集中一并排至排水泵室集水池内，用潜污泵送入细格栅间前进入污水处理系统进行处理。本污水处理厂的固体废弃物主要是来自污水处理过程的栅渣、沉砂及脱水污泥。由沉砂池排出的沉砂经洗涤后外运，作为建筑材料或作为筑路材料加以利用。格栅截流物经压榨机压榨后与城市垃圾一并处理。污泥经过脱水后，污泥滤饼将与城市垃圾一起填埋。污泥对厂区环境的影响：污泥经浓缩脱水后堆放，如果放置不当也会对厂区环境造成影响。因此设计考虑:1.避免设在水厂中间或厂区主要交通道路附近，但应交通方便。2.产生的污泥及时外运，外运时避免经过厂前生活区。通过采取以上措施，并通过进行环境评价预测认为：污水处理厂建成后，各种大气污染物浓度在正常情况下均不超过GB3095-82《大气环境质量标准》二级标准要求，但非正常运行时，大气污染物浓度超标。8.3.6视觉与景观影响及缓解措施污水厂的建设可能对周围环境带来美学方面的一定影响，这需要有优美的建筑设计和园林美化来克服。本污水处理厂在建筑造型设计上体现简洁明快大方，与周围建筑风格相协调，并布置建筑小品，搞好园林绿化，种植多种树木，爬藤植物和草本植物，提高景观质量。本工程绿化面积>30%，并在估算中安排绿化费用。5 8.4污水排放对环境的影响污水处理厂建成后，厂内设备噪声对周围环境影响不是很大，增加值较小，叠加值均小于GB12348-90《工业企业厂界噪声标准》中的III类标准限值。由于高新技术产业开发区是新建开发区，拟建厂址位于高新技术产业开发区西南部，施工期间产生的施工机械噪音，二次扬尘及对交通产生的障碍等，估计对环境的影响不会很大。施工期间加强管理，应尽可能缩短工期，减少影响；施工结束后，及时恢复地面，进行绿化。8.5设计采用的环境保护标准某市高新技术产业开发区污水处理工程设计采用如下标准：《地面水环境质量标准》（GB3838-88）；《污水综合排放标准》（GB8978-1996）；《环境空气质量标准》（GB3095-1996）；《工业企业“三废”排放试行标准》（GBJ4-73）；《恶臭浓度厂界标准》（GB14554-93）；《城市区域环境噪声标准》（GB3096-93）；《工业企业厂界噪声标准》（GB12348-90）。8.6存在的问题和建议地方政府在某市高新技术产业开发区污水处理工程投产后，应建立完善的、受法律保护的收费制度，以保证污水处理厂正常运行，从而保证建设项目社会效益、经济效益和环境效益的统一。5 职业安全与卫生9.1设计依据按照《劳动法》等五十三条第二款关于“新建、改建、扩建工程的劳动安全卫生设施必须与主体工程同时设计、同时施工、同时投入生产和使用”的规定，本工程对劳动安全卫生设施同时进行设计。污水处理厂的建设主要目的是控制水体污染，保护环境，造福人民，促进工农业生产的发展。但在污水和污泥处理过程中，也存在着影响职工安全的问题，对待这些可能出现的问题，设计上做了周密的考虑，采取了必要的防范措施。设计主要依据：1）《关于生产性建设项目职业安全卫生监察的暂行规定》的通知（劳动部劳字〖88〗48号文）。2）《工业企业设计卫生标准》TJ36-79。3）《关于低压用电设备漏电保护装置》（劳动部96-16号文）。4）《工业车间的采光标准》。5）工厂安全卫生规定6）工厂企业设计卫生标准7）工业企业噪声卫生标准8）爆炸危险场所电气安全规程（试行）9）建筑物防雷设计规范10）给水排水设计手册11）其它设计规范与手册。9.2本厂主要职业危害因素1）污水处理厂主要是处理城市污水，其来源为城市下水道的污水，在生产过程中，污水会散发一定的臭味。处理厂的副产品是经过浓缩脱水后的污泥，它们也会散发一定的臭味。污水污泥处理构筑物大多是敞开的，污水污泥中的臭气会扩散到空气中，影响职工的观感和情绪。在本工程设计中均予以采取防范措施。2）污水处理厂产生噪声的工艺生产部位有污水提升泵房和鼓风机房等。这5 些设备的电气容量较大，在运行时会产生一定的振动和噪音。在本工程的设计中均予以采取防范措施。3）化验室是测定污水污泥特性指标的地方，使用多种化学药品，其中有剧毒品如汞盐、砷盐，有的是易燃品，如酒精，还有强腐蚀性的硫酸、硝酸、盐酸、烧碱等，这些药品用量不大，但如使用、保管不当，也会对职工造成危害。4）由于污水厂进口设有超量溢流设施，事故时，即使水泵全部停运也会确保污水厂安全，不会造成排涝不及时而淹厂区，不会造成任何损失。5）厂区雨水为收集排入周围城市雨水干管，由于厂区地坪略高于周围道路标高，故只要在设计中，厂区道路坡度设置合理，一般暴雨对厂区不会造成危害。9.3设计中采取的主要防范措施1）厂区总体布置方面根据生产工艺的要求，同时考虑到安全、防火及环境影响等因素进行厂区总体布置，其主要特点是：A、全厂分为四个功能区，各区相对集中布置。厂前区在南侧，生产区在北部，污泥区在厂区西北部，预留区在厂区东北部。这样就形成主要污染区（污泥区和污水预处理区）远离职工集中的厂前区，中间有很大一片分隔，使大多数职工远离污染。同时厂前区处主风向的上风向，有利于厂前区的环境净化。B、鼓风机房设在污水二级处理区西部，与厂前区的距离较远，其噪音对周围环境影响很小。C、在厂前区和污水处理区之间设置较宽的绿化带，种植可吸收臭气毒气和声音的乔木，在污水处理厂四周靠近围墙处也种乔木，以减轻对周围的污染。D、职工生活设施均设在厂前区，方便职工生活。2）工艺、结构设计方面A、严格控制鼓风机的噪声，加隔离罩，保证在离设备1m远处的噪声不超过80分贝（dB）。B、化验室内设通风柜，涉及有毒物品的操作都在通风柜中进行。对各种剧毒品、易燃品和强腐蚀性药品都贮存在危险品库中，库房内设置必要的通风、防潮、防火等安全设施，由专人保管。保管使用和失效处理均严格按照国家公安部门的规定执行，确保万无一失。5 C、制定操作规程，在运转管理说明中明确确定安全操作规则，规范职工的操作行为，杜绝事故的发生。3）电气设计方面本污水处理厂进线电源为10kV，电缆引入，为防止雷电波侵入，在10kV总开关站每段母线上均设避雷器，以保护开关设备。污水处理厂厂内高低压馈线均为电缆，不设防雷电波侵入装置。5 防火篇10.1总体布置污水处理厂根据厂区地势、风向、各种管线、道路的进出条件、工艺流程安全防火及环境要求，总图按照设施功能分为四个区，即：厂前区、污水区、污泥区。厂区围墙内无较高建筑物，厂外围是绿化带道路，有利安全防火的要求。全厂设置两处对外出入口，厂内道路采用环状布置，位于厂前区的大门为污水处理厂主要出入口，生产区设便门作运泥车和生产垃圾出入口，两个大门都与厂外道路连通。厂内道路互相连通，形成环路，厂内、厂外道路均能满足消防救火车通道的要求。所有建（构）筑物之间的防火间距，均满足《建筑设计防火规范》GＢ50016-2006的规定。10.2具有火灾危险的建（构）筑物防火等级1)总变配电站设干式变压器，属丁类防火建筑。厂前区主要布置综合楼等建筑，另有机修车间、仓库、车库、浴室等辅助生产用房，其火灾危险性分类按戍类。2)生产性建筑物根据《建筑设计防火规范》GＢ50016-2006确定厂房和库房所生产和储存物品的火灾危险性分类及建筑物的耐火等级。生产区厂房和库房的耐火等级层数建(构)筑物名称生产和储存物品的类别耐火等级层数备注鼓风机房丙二单层污泥浓缩脱水机房戍二单层10.3建筑物防火、防爆措施1)墙体承重墙、防火墙采用砖砌，其厚度不小于24cm，非承重墙隔墙采用砖砌或非燃烧体的轻质墙。5 2)屋面承重构件采用钢筋混凝土构件，其中除变电室、控制室屋面板及楼板按符合一级耐火等级要求的耐火极限，其它均按二级耐火等级要求的耐火极限。其它建筑物和构筑物各部位构件耐火极限满足“建范”要求。3)变压器室采用防火百叶门窗并设钢丝网格。4)楼板、墙身、地沟及盖板遇穿过或埋设易燃液体或气体的管道处，均采用非燃烧体材料并做到密封。5)建筑物安全疏散口数目按“建范”规定设置，安全疏散距离均符合“建范”各建筑物内最远工作地点到外部出口或楼梯的距离、疏散楼梯走道和门的净宽度按“建范”要求设计，楼梯及栏杆均采用非燃烧体的钢筋混凝土及钢结构，厂房及库房大门一般向外开启。6)室内装修A、厂房、库房、泵房、附属房间等根据使用功能要求，外墙、内墙及顶棚粉刷分别采用刷白灰水、石灰砂浆抹面、水泥砂浆抹面等，均为非燃烧体材料。B、室内地面和楼面一般采用水泥地面，中心控制室设计铺设抗静电地板贴面。C、控制室吊顶采用轻钢龙骨栅钉石膏板。7）消防设施A、厂房、库房、泵房内设置1211手提式灭火器，并配备砂箱、水桶等消防工具。B、在主要房间内设报警电话及禁止烟火等标记。8）厂区消防A、本工程厂区各项建筑物的耐火等级，除变电所为一级耐火等级外其余均为二级。B、建、构筑物在平面布置上严格执行国家消防规范的有关规定。如设置两个出入口，合理布置防火间距，厂区道路全部为互通环形道路；其它生产性建筑物防火间距不小于10m。C、厂区消防根据厂区面积按同一时间二个着火点考虑。消防水由厂区给水管供给。消防系统用低压消防系统。消防水量考虑到厂区内最大建筑物，按25L/s计算。消火栓间距、保护半径均按规定设置。主要建筑物内设置室内消火栓。5 D、有爆炸危险的场所内的电气设备和线路应在布置上或在防护上采取措施，防止化学的、机械的和热的因素影响，产品符合防腐、防潮、防晒、防雨雪、防风沙各种环境的要求。10.4电气防火设计按污水处理厂供电设计，厂内设一座10kV总变电站，分别向厂区各建筑物、构筑物和进水水泵供电，其防火措施如下：变电所中建筑物和构筑物的耐火等级序号建筑物和构筑物的名称火灾危险性类别最低耐火等级1高压配电室丙二级2中心控制室戍三级3低压配电室戍三级4各构筑物低压配电间戍三级1）10kV变电站和各构筑物低压配电间消防设施均采用化学灭火装置。2）全厂供电负荷等级在给排水工程中属二级负荷，事故照明电源接在独立照明线路上。3）有爆炸危险的环境电气设备及照明设施均采用防火防爆，导线采用绝缘铜芯线穿金属管沿墙明敷。4）全厂配电线路均采用电缆直接埋地或在电缆沟内敷设，电缆与可燃气体管道平行与交叉的最小净距须满足建筑电气设计技术规程的要求。5）中心控制室为二级负荷、双回路供电，设有双电源自投装置及UPS不间断电源，并要求防静电。在电源入口处设重复接地，接地电阻小于10Ω。6）变配电室的门应设为向外开的防火门，高压配电室与低压配电室之间的门应通向两个方向开启，配电装置的耐火等级，不应低于二级。10.5工艺设备防火设计污水处理厂的工艺是对污水进行物理和生化处理，使污水净化，达到国家规定的排放标准，在污水处理过程中产生的污泥采用机械浓缩脱水，泥饼运出厂外处置。5 根据各建（构）筑物的功能、面积、层次、生产用料情况及火灾危险性和耐火等级。完全无火灾危险的构筑物如沉砂池、综合池、贮泥池等均为钢筋混凝土结构。1.节能篇11.1编制依据11.1.1法律法规1)中华人民共和国节约能源法2)中华人民共和国可再生能源法3)中华人民共和国电力法4)中华人民共和国建筑法5)中华人民共和国清洁生产促进法6)清洁生产审核暂行办法（国家发展改革委、国家环保总局令第16号）7)重点用能单位节能管理办法 （原国家经贸委令第7号）8)民用建筑节能管理规定（建设部部长令第76号）9)公路工程节能管理规定（试行）（交体法发【1997】840号）10)铁路实施《节约能源法》细则(铁道部1998年7月23日发布)11)交通行业实施《节约能源法》细则（交通部2000年6月16日发布）12)节能中长期专项规划（发改环资【2004】2505号）11.1.2工业类相关标准和规范11.1.2.1管理及设计方面的标准和规范1)工业企业能源管理导则 GB/T15587-19952)工业设备及管道绝热工程设计规范GB50264－19973)工业设备及管道绝热工程质量检验评定标准GB50185-19934)用能单位能源计量器具配备和管理通则GB17167-200611.1.2.2合理用能方面的标准1)  评价企业合理用电技术导则 GB/T3485-19982)  评价企业合理用热技术导则 GB/T3486-19935 3)设备及管道保温保冷技术通则 GB/T11790-19964)设备及管道保温保冷设计导则   GB/T15586-19955)设备及管道保冷效果的测试与评价  GB/T16617-19966)设备及管道保温效果的测试与评价 GB/T8174-19877)节电措施经济效益计算与评价GB/T13471-19928)工业锅炉及火焰加热炉烟气余热资源量计算方法与利用导则 GB/T17719-199911.1.2.3工业设备能效方面的标准1)清水离心泵能效限定值及节能评价值 GB19762-20052)中小型三相异步电动机能效限定值及节能评价值 GB18613-20023)容积式空气压缩机能效限定值及节能评价值 GB19153-20034)三相配电变压器能效限定值及节能评价值 GB20052-20065)通风机能效限定值及节能评价值 GB19761-20056)工业燃料加热装置能耗限值 JC569-19947)冷水机组能效限定值及能源效率等级GB19577-200411.1.3建筑类相关标准和规范1)公共建筑节能设计标准 GB50189-20052)绿色建筑评价标准GB/T50378-20063)绿色建筑技术导则(建科【2005】199号)4)夏热冬冷地区居住建筑节能设计标准JCJ134-20015)夏热冬暖地区居住建筑节能设计标准JCJ75-20036)民用建筑节能设计标准（采暖居住建筑部分）JCJ26-957)采暖通风与空气调节设计规范GB50019-20038)城市热力网设计规范 CJJ34-2002;J216-20029)通风与空调工程施工质量验收规范GB50243-200210)外墙外保温工程技术规程JGJ144-200411)地源热泵系统工程技术规范GB50366-200512)民用建筑太阳能热水系统应用技术规范GB50364-200513)民用建筑热工设计规范GB50176-935 14)建筑照明设计标准 GB50034-200415)建筑采光设计标准 GB/T50033-200116)城市道路照明设计标准 GJJ45-9117)城市供热管网工程质量检验评定标准 CJJ38-9018)城镇燃气设计规范 GB50028－9319)采暖居住建筑节能检验标准 JGJ132-200120)地板辐射供暖技术规程 JGJ142-200421)民用建筑电气设计规范 JGJ/T16-9222)宾馆、饭店合理用电GB/T12455-199023)生活锅炉热效率及热工试验方法GB/T10820-200224)空调通风系统运行管理规范 GB50365-200511.1.4相关终端用能产品能效标准1)管形荧光灯镇流器能效限定值及节能评价值 GB17896-19992)普通照明用双端荧光灯能效限定值及能效等级 GB19043-20033)普通照明用自镇流荧光灯能效限定值及能效等级 GB19044-20034)单端荧光灯能效限定值及节能评价值 GB19415-20035)高压钠灯能效限定值及能效等级  GB19573-20046)高压钠灯用镇流器能效限定值及节能评价值 GB19574-20047)金属卤化物灯用镇流器能效限定值及能效等级 GB200053-20068)金属卤化物灯能效限定值及能效等级 GB200054-20069)单元式空气调节机能效限定值及能源效率等级 GB19576-200410)乘用车燃料消耗量限值 GB19578-200411.2工程能源消耗种类和数量分析11.2.1能源消耗种类本工程属于市政公用工程，工程的建设将大大改善区域的环境质量，是造福人民的环保工程。在工程运行过程中，将主要消耗如下的能源。5 电能在工程运行过程中，按照生产用电和辅助生产用电划分，分别叙述如下：生产用电：①污水提升泵房：为了满足生产流程的需要，将污水提升至需要的高程，设置的潜污泵消耗的电能；②供生化池曝气用鼓风机房：为了满足生化池内生物繁殖所需要的大量氧气，鼓风机房的鼓风机需要24小时不间断的向生化池曝气，由此，需要消耗大量的电能。③污泥浓缩脱水间：为了减少污水处理厂的剩余污泥的排除体积，需要利用专门的机械对含水率比较高的剩余污泥进行浓缩脱水处理，由此，需要消耗电能。④其他：细格栅、旋流沉砂池、紫外线消毒设备、螺旋输送器、加药设备等也都需要消耗电能。辅助生产用电：包括厂区照明、办公用电、化验设备用电、工厂维修等也都需要消耗电能。11.2.1.2燃煤由“全国建筑热工设计分区图”中可以看出本工程所处位置属于寒冷地区，因为污水处理厂工艺不需要用热，厂区用热只是冬季采暖及全年洗浴用热。为了维持厂区冬季采暖及全年洗浴用热的热源供应要求，在本工程设计中，采用城市集中供热供给热源，对厂前区人员活动的建筑物及生产区建筑物采用低温热水供热，使用电热水器生产热水供职工沐浴使用。所以本工程不需要设置锅炉房，没有燃煤的消耗。11.2.1.3燃油本工程运行后，需要各类车辆用于管理及运输之用。根据本工程设备的设置，有如下的车辆需要燃油消耗。通勤车（20座）一辆：主要用于接送厂内职工班车。每日行程50km，百公里平均耗油25L/百公里。轿车一辆：主要用于厂内办公联络及管理人员使用。每日行程100km5 ，平均耗油18L/百公里。污泥运输车两辆：主要用于厂内剩余污泥的排除。每辆车每日行程160km，平均耗油29L/百公里。11.2.2能源消耗数量分析11.2.2.1电能消耗分析电能消耗分析计算见下表：序号设备名称设备容量安装数量工作数量安装容量使用容量一、粗格栅见、泵房、细格栅间、旋流沉砂池1粗格栅1.1222.21.12潜水污水泵303290603回转式固液分离机1.1222.21.14罗茨风机7.521157.55砂水分离器0.55110.550.556电手动启闭机1.58812127栅渣输送机2.2112.22.28栅渣压榨机311339搅拌器1.5223310电动蝶阀0.37220.740.74二、水解酸化池1电动蝶阀0.55221.11.12排泥阀0.37882.962.96三、A2/O生化池1潜水污水回流泵36418182低速推流装置38818243潜水搅拌机1.512121818四、二沉池1刮吸泥机0.55211.11.1五、二沉池泵站1潜水搅拌机1.1111.11.12潜水排污泵302160303潜水排污泵32163六、反应沉淀池1双小车刮泥机1.522332快开排泥阀0.3716165.925.92七、污泥处理间1浓缩脱水一体机182136182水平皮带输送机311335 3倾斜皮带输送机31133八、鼓风机房1离心鼓风机185213701852电动单梁悬挂起重机611663电动蝶阀0.37220.740.744隔膜计量泵0.75211.50.755搅拌器32266九、消毒间1紫外消毒模块18111818十、投药间1搅拌器1.522332隔膜计量泵0.75322.251.5十一配水井1电动旋转式调节堰板0.55221.11.1十二厂区排水泵池1潜水排污泵422882潜水排污泵221122223电动刀阀1.1333.33.3十三污泥调节池1潜水搅拌机0.55110.550.552潜水搅拌机2.2214.42.2十四照明仪表12011120120十五污水厂合计786.66531.86序号设备名称设备容量安装数量工作数量安装容量使用容量二、细格栅间、旋流沉砂池1回转式固液分离机1.1323.32.22罗茨风机7.521157.53砂水分离器0.55110.550.556电手动启闭机1.1888.88.87栅渣压榨机31133三、水解酸化池1电动蝶阀0.55442.22.22潜水泵5.5221111四、A2/O生化池1潜水污水回流泵6.56439262低速推流装置4.58836363潜水搅拌机3.512124242五、二沉池1刮吸泥机1.52233六、二沉池污泥泵池1潜水排污泵303290605 2潜水排污泵32163七、净化间（反应沉淀间）1双小车刮泥机1.544662快开排泥阀0.37323211.8411.84八、污泥调节池1潜水搅拌器0.55110.550.552潜水排污泵2.2224.44.4九、污泥浓缩脱水间1浓缩脱水一体机182136182加药设备311333水平输送机311334倾斜输送机311335起重机7.5117.57.5十、鼓风机房1离心鼓风机185325553702电动单梁悬挂起重机31133十一、消毒间1紫外消毒模块36113636十一、投药间1搅拌器1.522332隔膜计量泵0.75322.251.5十二厂区排水污水泵池1潜水排污泵221122222潜水排污泵421813电动蝶阀1.1333.33.34电动葫芦31133十三照明仪表12011120120十四污水厂合计1090.69825.3411.2.2.2燃油消耗分析能源是发展生产和提高生活水平的物质基础。汽车的主要能源是石油产品中的汽油和柴油。随着我国汽车保有量的逐年增加，意味着石油消耗的增长，而我国石油产量增长较慢。石油能源短缺迫使人们关注汽车燃料经济性，所以采用油耗低的汽车具有重要意义。5 对汽车燃油经济性的评价，一般是通过汽车燃油消耗量试验来确定的，它是用以评价在用汽车技术状况与维修质量的综合性参数，也是诊断和分析汽车故障的重要参考。检测汽车燃油消耗量常通过燃油消耗检测仪测定燃油消耗量的容积或质量来表示。在汽车检测站通过汽车道路试验，更多是在底盘测功试验台上模拟路试来检测其燃油消耗量。影响燃料消耗的因素主要有以下几方面：  ①车辆的技术状况。包括发动机的技术状况和底盘的技术状况两部分。  ②道路条件及气候。包括路面质量，交通混合情况，平原还是坡道，海拔高度和天气等。  ③车辆载重及拖运情况。载重量越大和拖挂重量越大，油耗越高。  ④驾驶操作。在其他条件相同的情况下，驾驶技术水平不同，油耗可相差20%-40%。11.3项目所在地能源供应状况分析11.3.1电能污水处理厂供电等级10KV。按二级负荷双回路供电设计，一路工作，一路备用。能够保证污水处理厂全年用电的要求。11.3.2燃油某高新技术产业开发区燃油供应情况良好，没有出现燃油紧缺及供应不上的情况。所以能够保证能源的供应。11.4能耗指标12.4.1电能消耗指标本工程达到设计规模后，工程年用电：262.8万Kw.h。单位水量能耗：单位用电量为0.36Kw.h/m3。11.5节能措施和节能效果分析5 《中共中央关于制定国民经济和社会发展第十一个五年规划的建议》明确提出，要把节约资源作为基本国策，发展循环经济，保护生态环境，加快建设资源节约型、环境友好型社会。开展资源综合利用，是实施节约资源基本国策，转变经济增长方式，发展循环经济，建设资源节约型和环境友好型社会的重要途径和紧迫任务。加强节能工作是深入贯彻科学发展观、落实节约资源基本国策、建设节约型社会的一项重要措施，也是国民经济和社会发展的一项长远战略方针和紧迫任务。工程项目的节能设计是加强节能工作的重要组成部分，对合理利用能源、提高能源利用效率，从源头上杜绝能源的浪费，以及促进产业结构调整和产业升级具有重要意义。11.5.1节能措施11.5.1.1电能节能措施本工程电能消耗大户分别是供生化池曝气用鼓风机和污水提升泵。污水提升泵采用效率高，能耗较低的提升泵。通过变频调速来达到节能效果。供生化池曝气用鼓风机，本工程设计采用单级高速离心鼓风机，离心机效率高，能耗低。单级高速离心鼓风机与罗茨风机、多级高速鼓风机的节能比较见下图：5 图一：单级高速离心鼓风机与罗茨风机节能比较图示曲线表示了两台单级高速鼓风机(每台流量4500m3/h)与三台罗茨风机(每台流量3000m3/h)功率消耗的比较。由此可见，使用单级高速离心鼓风机可比罗茨风机节能30%至40%。图二：单级高速离心鼓风机与多级鼓风机节能比较图示曲线表示了两台单级高速鼓风机(每台流量4500m3/h)与多级鼓风机(每台流量4500m3/h)功率消耗的比较。由此可见，使用单级高速离心鼓风机可比多级鼓风机节能25%至30%。11.5.1.2燃煤节能措施燃煤节能措施主要从建筑节能方面考虑。建筑节能是指节约采暖供热、空调制冷、采光照明等改善居室环境质量的能源消耗。5 随着节能和环保已成为当前人类改善生存环境和社会寻求良性发展的主题，环保和节能便越来越受到人们的重视，如建筑中采用空心砖、夹苯板、PVC塑料窗、隔热幕墙、隔热门窗、钢塑共挤门窗等节能产品。根据现行《节能设计标准》的规定，建筑物围护结构节能设计应包括外围护结构的外墙，屋面、外窗、户门以及内围护结构的分户墙和楼板。其目的是保护围护结构部分的传热系数满足该标准的规定性指标或建筑物的节能综合性指标，以及外窗和阳台门的气密性要求。　　围护结构各部分的传热系数(K〔W／(m²k)〕)和热惰性指标(D)应符合下表的要求。维护结构部位体形系数≤0.3传热系数KW/(m2·K)0.3＜体形系数≤0.4传热系数KW/(m2·K)屋面≤0.45≤0.35外墙(包括非透明幕墙)≤0.50≤0.45底面接触室外空气的架空或外挑楼板≤0.50≤0.45非采暖房间与采暖房间的隔墙或楼板≤0.80≤0.80单一朝向外窗(包括透明幕墙)窗墙面积比≤0.20≤3.20≤2.800.2＜窗墙面积比≤0.30≤2.90≤2.500.3＜窗墙面积比≤0.40≤2.60≤2.200.4＜窗墙面积比≤0.50≤2.10≤1.800.5＜窗墙面积比≤0.70≤1.80≤1.60屋顶透明部分≤2.60污水处理厂建筑设计根据建筑节能标准进行设计，分别对外围护结构的外墙，屋面、外窗、户门以及内围护结构的分户墙和楼板进行节能设计，以减少热消耗，从而达到节能的目的。11.5.1.3燃油节能措施5 为合理控制成本，应根据行程、车型及工况不同，本着效益最大化为原则，合理制定出运力投入车辆数，规定各行程、车型及车辆的单耗及总耗量，坚持定期定向定量消耗。对不同的生产用油、非生产用油和劣质油比例、润滑油总量和单耗指标，按照上级公司下达的燃耗指标，逐一分解到部门和人头，确保水厂年度燃耗指标按计划得到有效控制。同时进行监督考核和分析，积极与调度协调，坚持采用节能型汽车。其次，对车辆实行里程统计、分析，力求数据准确，将节能管理工作纳入网络管理之中，实现燃油的定时、定性、定量分析，有效指导节能工作，千方百计降低运输成本。要定期对车辆进行检测，保证车辆的技术状况良好。聘用有经验的司机等措施都能够对使燃油的消耗得到降低，节省能源。11.5.1.4其它节能措施本项目为考虑能源的节约和合理利用，采取措施如下：1、设备选型1)、工程中选用技术先进、高效节能产品，保证设备经济运行，对国家公布的淘汰产品不选用。2)、充分利用供电电压等级有利条件，减少变配电中间环节，提高供电安全，减少电耗。3)、合理选用阀门，流量计和附件，减少管道不必要的局部水头损失。2、工艺设计1)、合理布局污水厂平面，处理工艺流程力求简短，避免遇回重复，减少厂内水头损失。2)、结合伊通河常年水位情况，为节省能源，降低成本，在工艺高程的设计和布置上，确定合理污水排放高程，确保污水厂常年运行的经济合理性，处理后污水在多数时间情况下，可重力直接排入水体。11.5.2节能效果分析目前国内一些污水处理厂虽然建有完善的污水处理工艺，但往往不能坚持运转，其主要原因是处理厂能耗太高，因此，节能在设计中是非常重要的，本设计的吨水能耗指标处于平均值。在污水处理领域有许多“新工艺、新技术、新设备和新材料”5 不断产生，推动了污水处理事业的发展。在本工程设计过程中，积极稳妥地运用四新技术，即注重技术的先进性，又考虑技术的成熟性和实用性，使工程设计更合理和优化，具体表现为以下几个方面：1、进水水质经过调查国内已投产的污水厂进水水质及对现状水质资料的分析，提出合理设计参数，如取值过高，会使构筑物及设备过大，形成“大马拉小车”的现象，浪费能源。2、处理构筑物进行合理分组，适应水质、水量的变化。低浓度或小水量季节可采用减少生化池数量，以节约能源。3、采用技术先进且成熟的污水处理工艺，采用先进的曝气设备使氧的利用率提高。4、污水提升泵采用高效潜污泵，效率高，能耗较低。5、污泥回流泵采用技术先进的大流量、低扬程的泵，效率高，能耗较低。6、污泥处理采用离心脱水机，药耗低，减少了药剂费。7、供生化池曝气用的鼓风机选用效率高，能耗较低的单级高速离心鼓风机。8、构筑物布置紧凑，减少了联络管渠的水头损失。9、全厂采用技术先进的微机测控管理系统，分散检测和控制，集中显示和管理，各种设备均可根据污水水质、流量等参数自动调节运转台数或运行时间，可使整个污水处理系统在最经济的状态下运行，使运行费用最低。10、电气设备设计选型节能（1）选用国内外先进的节能设备和高质量的电气设备，如低损耗变压器。（2）选用无功功率自动补偿装置。（3）合理选择变电室位置，力求使其处于负荷中心。（4）对污水、污泥提升泵和充氧曝气等主要处理工艺全部设计为闭路自控，根据运行要求，自动合理地调整工况，保证高效率工作。11、总体布置综合考虑本工程服务区域的特点，将污水处理厂选在服务区域的较低位置，既可以减小排水管的埋深以降低基本建设投资，又可以减小污水提升泵的扬程，最大限度地节约能源。12、建筑节能措施。在采光允许的情况下，减少开窗面积，适当增加构筑物墙壁厚度，或采用益于保温的建筑材料。5 通过对各种能源消耗采取的节能措施，有效的降低了污水处理厂的能耗，从而降低了污水处理厂的运行成本。5 建设用地评述及抗震设防12.1拟选厂（场）址和周围环境的评述污水处理厂主要处理来自工业区、居民区、以工业区为主所排放的污水。污水处理厂厂址的确定对周围环境卫生、处理厂基建投资及运行管理都有很大影响。为此，设计人员会同高新技术产业开发区管委会、建设局、规划局领导等一道，亲自到现场踏勘，经过分析比较，最后将污水处理厂的厂址确定工业区内西南部地段,汉江路东北侧及淮河路南侧。周围是回填后的工业用地，最大限度的减少对周围环境的影响。12.2用地规模评述1、用地总面积与城市项目建设标准中用地控制指标对比，各类占地面积的比率均符合标准。2、生产区、厂（场）前区、库（场）用地面积生产区是处理厂的主要构筑物，生产区的用地面积直接影响污水处理厂的总用地面积。本工程生产用地面积约为总用地面积的三分之二。3、道路、绿化面积污水处理厂的道路设计三种：主厂道，车行道和步行道。主厂道宽度为9m和7m，车行道宽度为4m，步行道宽度1.5m。污水处理厂的绿化是美化水厂环境的一个重要手段。本设计污水厂绿化采用绿地、花坛、绿带和绿篱等形式，绿化面积占水厂面积的30%以上。12.3抗震设防12.3.1设计依据1、建筑抗震设计规范《GBJ11—89》2、东北地区地震基本烈度区划图12.3.2抗震设计原则根据《建筑抗震设计规范》GB50011—2001附录A查得：某地区抗震设防烈5 度为6度，设计基本地震加速度值为0.10g。本工程附属建筑物为丙类，建筑抗震构造措施按6度抗震设防烈度要进行设计；二级处理工艺构筑物抗震设防类别为乙类建筑，建筑抗震构造措施按7度抗震设防烈度要进行设计。12.3.3各建、构筑物的抗震重要性类别及防震构造措施根据本工程的实际情况和抗震规范，变配电所定为乙类建筑物；其余建、构筑物均定为丙类。各建、构筑物抗震验算均按Ⅶ度考虑。其抗震构造措施：乙类建筑按提高一度（Ⅷ度），实施抗震构造措施；丙类建筑按Ⅶ度实施抗震构造措施。12.3.4地基基础抗震设计地基基础抗震验算，按建筑抗震设计规范《GBJ11—89》进行。要求厂区初步设计阶段，工程地质勘察，除按国家有关标准规定执行外，尚应按《GBJ11—89》的要求对厂区的场地类别、有无不良地质现象及岩土地震稳定性作出分析评价。5 工程风险分析13.1污水处理厂风险影响预测污水处理厂具有使用年限长，设施影响大的特点，一旦建成运行，较难改建或做重大整修，因此，对若干敏感目标从环境角度作风险影响预测分析。本工程风险分析包括：停电、地震、构筑物损坏等。上述风险在一定程度上将影响整个工程的运行，或者给城市水环境带来损害。尽管在工程设计时已经考虑了一些措施，但在工程建成后仍然必须对以下可能产生的风险做好防范工作。13.2停电对水体环境的影响污水处理厂工程建成运行后，若因机械设施或电力故障而造成污水处理设施不能正常运行时，污水只能由厂内污水超越管道直接排放到水体，最终进入连山湾水域，使水体受到污染。同时对污水处理工艺运行造成麻烦。因此，污水处理厂在设计上要求管理人员加强运行管理，保证污水处理厂的正常运行，从而尽可能的降低这种风险。13.3地震对构筑物的可能影响地震是一种破坏性很大的自然灾害，涉及的范围也很大，尽管某市地震活动处于相对平静期，但万一发生地震，必将造成很大破坏，致使构筑物损坏，污水将溢流于厂区及附近地区及水域，造成严重的局部污染。由于本工程结构已考虑了抗震问题，以7级抗震强度进行设计，因此一般地震对工程造成的破坏，从而造成对环境的不良影响的可能性较小。13.3污水处理系统维修风险分析在维修污水系统正常运行过程中也时有风险发生。由于污水系统事故风险具有突然性，会给维护系统的工作人员带来重大损坏，严重的会危及生命。5 因污水管道的损坏，会产生泄漏溢流等情况；当污水泵房的格栅被杂物堵住而不及时清理，会影响污水栅渣的收集和排出。当污水系统的某一构筑物出现事故，必须立即予以排除，此时需操作工人进入管道和集水井内操作，因污水内含有各类污染物质，有些污染物质以气体形式存在，如H2S、氨氮等，如果管道内操作人员遇上高浓度的有毒气体，则会造成操作人员的中毒、昏迷，直至丧失生命。据统计资料，在污水处理系统维修时常有工作人员因通风不畅吸入污水管中有毒气体而感到头晕、呼吸不畅等症状，严重的甚至死亡。因此本工程要求凡是要进入管道内或泵房池子内工作的人员，应采取如下措施：1）首先填写维护操作表，并准备相应的安全设备及装置，对操作工人进行安全教育；2）由专人在工作场地监测H2S等有毒气体，急救车辆停在检修点旁；3）戴防毒面具下井，一感不适立即返回地面；4）重大检修井采用专业安全下水装置；5）提高营养保健费用，增强工人体质；6）定期监测污水管内气体，拟对污水系统维修防护技术措施进行策划、研究。5 1.机构设置、劳动定员及进度14.1实施原则1）本项目的实施，首先应符合国内基本建设项目和审批程序。2）建立专门的机构，作为项目执行单位与设备的用户，负责项目实施的组织、协调、管理工作。3)由项目公司派专人担任项目的法人代表，项目实施过程中的决策、指挥、执行以及对内、对外谈判与联络等均由项目负责人一人代表负责。4)进口设备采购的标书文件由买专业部门编制。5)项目设计、供货、施工安装等履行单位，应与项目执行单位履行必要的法律手续，违约责任应按照国家的有关法律法规执行。6)项目执行单位应与项目履行单位协商制定项目实施计划表，并于履行前通知有关各方。14.2实施组织机构与分工根据以往工程项目的实施的惯例，需组建专门的项目执行单位，该单位可以做为将来污水厂建成后运行管理机构的基础。专门组建的项目执行机构由政府委派专人担任指挥。指挥部下设五个职能部门。1)办公室：负责项目公司的日常行政工作和以及项目履行单位的接待和联络工作。2)计划和财务：负责项目的财务计划安排；与项目履行单位办理合同协议等手续以及资金使用安排和收支手续。3)施工管理：负责项目的土建与安装施工的协调和指挥，施工进度与计划安排；施工质量与施工安全的监督检查以及工程验收工作。4)设备材料管理：负责项目的设备材料的订货采购保管调拨等项工作。5)技术管理：负责项目的技术文件、技术档案的管理工作，主持设计图纸的会审；处理有关技术问题以及组织职工的专业技术培训，技术考核等项工作。14.3计划主要履行单位的选择5 由于本项目技术要求较高，因此对参予履行项目的供货、施工、安装等单位均要进行必要的资格审查，并应将审查程序与结果形成书面报告存档备案。1)工程设计单位应通过招标确定，应选择在给排水工程设计上有丰富经验的设计单位，并应具有相应市政甲级资质。2)设备供货需经招标采购，应根据招标文件技术规范要求确定。3)土建施工必须从具有大型城市污水或给水施工经验的单位中选择，由项目执行单位进行资格审查后，通过招标方式确定。4)设备安装与仪表、电气、自控制的安装，应分别选择专业安装施工单位，由项目执行单位进行资格审查后，通过招标方式确定。14.4设计、施工与安装本工程项目的设计、施工与安装，必须按照国家现行的专业技术规范和标准执行。14.5调试与试运转1)国内配套设备的调试，可根据有关的技术标准进行或由供货单位派人进行技术指导。2)进口设备的调试必须由供货方技术专家进行，有关细节可在商务谈判中商定并写入商务合同。3)试运转工作应邀请有关专家、设计单位、安装单位共同参加，度运转操作规程人员上岗前必须通过专业技术培训。4)有关设备调试、通水试运转以及验收等项工作的技术文件必须存档备案。14.6项目实施进度计划本工程包括的工程内容包括一座污水处理厂的建设。污水处理厂主要包括细格栅间及沉砂池、水解酸化池、A2/O生化池、二沉池、反应沉淀池、鼓风机房及加药间（含变配电）、污泥脱水间、紫外线消毒间等。本工程建设期为1年，初步确定本工程2009年2月开工建设，2009年12月正式投入运行。14.7污水处理厂运行管理5 14.7.1组织管理1）建立完备的生产管理层次；2）对生产操作工人，管理职工进行必要的资格审查，并组织进行上岗前的专业技术培训；3）聘请有资历有经验的专业技术人员负责厂内的技术管理工作；4）制定健全的岗位负责制，安全操作规程等工厂管理规章制度；5）招聘专业技术人员，并提前上岗，参与施工及安装调试、验收全过程。14.7.2技术管理1）与市政环保部门监测污水系统水质，监督工厂企业废水排放水质，工业废水排放要求满足《污水排入城市下水道水质标准》；2）根据进厂水质、水量变化，调整运行条件，做好日常水质化验、分析，保存记录完整的各项资料；3）及时整理汇总、分析运行记录，建立运行技术档案；4）建立处理构筑物和设备的维护保养工作和维护记录的存档；5）建立信息系统，定期总结运行经验。14.8人员编制编制人员只考虑污水厂投产运行后的运行管理人员，不考虑建设期的筹建人员。设计考虑污水厂按独立的厂级单位设岗及配置人员。根据污水处理厂2010年工程生产规模及工艺，拟定污水处理厂总人员为35人，具体人员构成详见下表。人员编制表序号名称生产工人辅助工人管理技术服务人员操作班次合计(人/班）(人/班）（人）(人/班）(次）（人）（一）厂级领导331厂长112副厂长115 3总工程师11（二）计财科331科长112财会113出纳11（三）办公室2571主任112人事、劳资113司机224警卫133（四）化验室1121主任12化验员12（五）维修车间1121主任112维修工11（六）生产工段161主任112工程师1333运转工2364巡线工236(七)变电所221班长112检修人员11合计355 主要材料及设备表15.1污水处理厂主要工艺设备一览表污水处理厂主要工艺设备一览表序号名称规格单位数量备注一细格栅间、旋流沉砂池1粗格栅B=1200mm，N=2.2KW台21用1备2潜水污水泵Q=600m3/h，扬程：H=10m，N=30KW台32用1备3阶梯格栅W=1400b=4N=2.2KW台21用1备4螺旋输送机Q=3m3/hN=2.2KWL=7.5m台1　5螺旋压榨机DN300N=3.0KW台1用于栅渣压榨6搅拌器N=1.5KW套2　7气提系统　套2　8砂水分离器Q=15m3/hN=0.55KW台1　9手电两用动启闭机T=2tN=1.1KW台8与闸门配套10小车L×B×H=0.6×0.8×1.0m个2　11方形铸铁闸门600×600个3　12渠道闸门600×600个5　13出口消音器80AL=900ABS个2鼓风机配套设备14可曲绕性接头DN80个2鼓风机配套设备15止回阀DN80个2鼓风机配套设备16电动法兰式蝶阀DN80个2鼓风机配套设备17手动法兰式伸缩蝶阀DN80个2鼓风机配套设备18电磁阀DN40个2　19电磁阀DN100个2　5 20手动蝶阀DN40个2　二配水井1手动碟阀DN500个22伸缩节DN500个23电动旋转式调节堰板L=2000N=0.55kw个2三水解酸化池1电动碟阀DN500个22电动闸阀DN300个8三A2/O生化池1潜水污水回流泵Q=500m3/h,H=0.55m,N=6.5Kw台62台备用2低速推流装置n=55rpm,N=4.5KW台83潜水搅拌机n=98rpm,N=3.5KW台104中微孔曝气器2-4m3/h个2880四二沉池1周进周出刮吸泥机D=26m,N=0.55KW,n=3.5m/min台2五二沉泵站1潜水搅拌机n=98rpm,N=1.1KW台12潜水排污泵Q=833m3/h,H=4m,N=30Kw台21台备用3潜水排污泵Q=43m3/h,H=10m,N=3.0Kw台21台备用六反应沉淀池1双小车刮泥机B=4.0m,N=1.5Kw台22管道式混合器D700,台13快开排泥阀DN200个164手动伸缩蝶阀D700,台25折板及斜管套1七污泥处理间1浓缩脱水一体机Q=50m3/h套21台备用2加药装置套15 3水平皮带输送机带宽500mm,长度13m台14倾斜皮带输送机带宽500mm,长度7m,倾角150台15配药及投药装置套21台备用八鼓风机房及加药间1离心鼓风机Q=110m3/min，P=0.07MPa套21台备用2配套电机N=185Kw套23电动单梁悬挂起重机T=3t,Lk=7.8m,N=2x0.8Kw套14手动蝶阀DN300台25电动蝶阀DN500台26止回阀DN500台27伸缩节DN500台28搅拌器N=3.0KW台29隔膜计量泵Q=570l/h,H=4bar台21台备用10电动单梁悬挂起重机T=1t,Lk=7.8m,N=2x0.4Kw套1九消毒间1紫外消毒模块Q=4万吨/天N=18Kw套12整流器柜套23中控柜套14配电柜套15整流格栅板套16空压机套17工程盖板套1十投药间1搅拌器N=1.5KW台22隔膜计量泵Q=1000l/h,H=20m，N=0.75.5KW台31台备用十一厂区排水泵池1潜水排污泵Q=60m3/h,H=13m,N=4Kw台21台备用2潜水排污泵Q=400m3/h,H=13m,N=22Kw台13电动刀阀DN300台14电动刀阀DN150台25手动刀阀DN300台15 6手动刀阀DN150台27止回阀DN300台18止回阀DN150台2十一污泥调节池1潜水搅拌机n=98rpm,N=0.55KW台12潜水排污泵Q=5m3/h,H=16m,N=2.2Kw台21台备用5 15.2污水处理厂主要化验、机修及车辆一览表污水处理厂主要化验、机修及车辆一览表序号名称规格单位数量备注一常规化验设备（全部为国产）1电热恒温干燥箱台12电热恒温培养箱台13BOD培养箱台24电热恒温水锅台15分光光度计台16酸度计台17溶解氧测定仪台18水分测定仪台19气体分析仪台110精密天平台111生物显微镜台112离子交换纯水器台113电动离心机台114电冰箱台115真空泵台116灭菌器台117空调器台218磁力搅拌器台119COD测定仪台1二工程车辆（全部为国产）1污泥运输车10t辆22通勤车20座辆13叉车2t辆14轿车辆115.3污水处理厂主要暖通设备一览表主要暖通设备一览表序号名称规格单位数量备注1轴流送风机T35-11No4#N=0.25KW380伏Q=4263m3/hH=97Pa台5细隔栅、污泥脱水间2轴流排风机T35-11No4#N=0.25KW380伏台55 Q=4676m3/hH=121Pa细隔栅、污泥脱水间3轴流送风机T35-11No4#N=0.37KW380伏Q=6070m3/hH=123Pa台8鼓风机房、反应沉淀间4轴流排风机T35-11No4#N=0.37KW380伏Q=6658m3/hH=153Pa台8鼓风机房、反应沉淀间15.4污水处理厂主要电气设备一览表主要电气设备一览表电气设备量单序号名称规格型号单位数量备注A两路电力外线LGJ-3X120千米10B变电所1中置式手车柜KYN28-12台92电压互感器消弧过电压保护柜RZX套13综合保护器台44工控机套15直流屏套16带外壳干式变压器630KVA/10/0.4KV台27低压柜GGD面208低压补偿柜150KVAR面29动力配电箱XL-51(改)面11010KV铠状电力电缆YJV22-10-3X120米4001110KV电力电缆YJV-10-3X120米151210KV电力电缆YJV-10-3X50米3013低压电力电缆项114低压控制电缆项115接地装置项116庭院灯200W套3817路灯基础个3818光纤铠装单模四芯米100015.5污水处理厂主要自控仪表设备一览表主要自控仪表设备一览表仪表设备量单序号名称规格单位数量备注A细格栅间5 1超声波液位差计0～3m台22SS测量仪0~1500mg/L台13PH测量仪0~14台14COD测量仪0~40mg/l台15电磁流量计DN900台1B配水井1超声波液位计0～8m台1　C水解酸化池1超声波液位计0～10m台1　2污泥浓度计0~150g/L台2　D生化池1ORP测量仪台12溶解氧测定仪台13污泥浓度计0~150g/L台14仪表保温箱个3E净化间1电磁流量计DN900台12流动电荷测量仪个1F消毒间1电磁流量计DN900台12超声波液位计0～5m台13氨氮测定仪台14SS测量仪0~150mg/L台15COD测量仪0~20mg/l台1G鼓风机房1压力变送器0~0.1MPa台2　2气体流量计DN600台1　3电磁流量计DN32台14超声波液位计0～5m台2H污泥调节池1超声波液位计0～8m台1I污泥泵池1超声波液位计0～10m台1J厂区污水泵池1超声波液位计0～8m台1自控设备量单序号名称规格型号单位数量备注A变电所1工控机包含各种显示、操作终端套12以太网交换机4电口2光口个13中央处理器个15 4电源模块个15通讯模块个46以太网通讯模块个17PLC柜及附件800x800x2100套28开关量输入模块16点个99开关量输出模块16点个310模拟量输入模块8点个111模拟量输出模块8点个112UPS3KVA,30min套113操作台套114光纤收发器个215I/O架电源个116扩展机架电源个217I/O架12槽个218前连接器个519终端电阻个120空槽盖板个521扩展电缆个22210槽扩展背板个223扩展模块个124I/O网络接口套件个225软件套1B污泥处理间1触摸屏套12以太网交换机4电口2光口个13中央处理器个14电源模块个15通讯模块个16以太网通讯模块个17PLC柜及附件800x800x2100套18开关量输入模块16点个49开关量输出模块16点个210模拟量输入模块8点个111UPS2KVA,30min套112光纤收发器个213I/O架电源个114扩展机架电源个115I/O架12槽个116前连接器个117终端电阻个118空槽盖板个719扩展电缆个12010槽扩展背板个15 21扩展模块个122软件套1细格栅间1触摸屏套12以太网交换机4电口2光口个13中央处理器个14电源模块个15通讯模块个16以太网通讯模块个17PLC柜及附件800x800x2100套18开关量输入模块16点个69开关量输出模块16点个310模拟量输入模块8点个111UPS2KVA,30min套112光纤收发器个213I/O架电源个114扩展机架电源个115I/O架12槽个116前连接器个117终端电阻个118空槽盖板个619扩展电缆个12010槽扩展背板个121扩展模块个122软件套1D净化间PLC11PLC柜及附件800x800x2100套12触摸屏套13I/O网络接口套件个14电源模块个15开关量输入模块16点个66开关量输出模块16点个47UPS2KVA,30min套18I/O架电源个19I/O架16槽个110前连接器个311终端电阻个112空槽盖板个113软件套1E综合楼1工控机套32数据服务器套13黑白打印机台15 4彩色打印机台15以太网交换机台16光纤收发器个27操作台套18UPS3KVA,30min套19投影仪及屏幕套110软件套15 工程招投标依据《中华人民共和国招标投标法》，为了保护国家利益、社会公共利益和招标投标活动当事人的合法权益，提高经济效益，本工程对工程施工、设备及材料采购等进行招标。16.1项目业主某经济开发区开发建设投资有限公司。16.2招标范围主要招标范围包括污水处理厂工程、污水提升泵站及污水管道的施工、设备、材料的采购进行招标。16.3招标组织形式招标工作小组由业主单位委托具有法人资格的代理招标单位负责组成。16.4招标方式采用公开招标的方式。由招标单位通过报刊、广播、电视等方式发布招标信息，投标单位根据招标信息，在规定的日期内向招标单位申请投标。16.5工程分包根据本工程的组成，分两个合同包进行招标：⑴污水处理厂施工包：包括污水处理厂的土建、工艺设备、电气设备和主要材料的采购，并对要求的设备进行调试；⑵自动化、仪表及计算机控制系统包：包括对污水处理厂的自动化、仪表和计算机控制系统的设备采购、安装、调试。5 1.投资估算及融资方案17.1投资估算17.1.1工程概况某市高新技术产业开发区污水处理厂工程。项目设计规模为20000吨/日。项目主要内容包括：污水处理厂1座。工程总投资为6367万元。17.1.2估算编制依据1）资料依据本工程的文本资料和设计图纸。建设部建标[2007]164号《市政工程投资估算编制办法》。国家和主管部门发布的有关法律、法规、规章、规程等。2）定额依据《全国市政工程投资估算指标》HGZ47-（101-107）-2007辽宁省现行消耗量定额及费用定额。3）其它依据《建设工程投资估算手册》。《给水排水设计手册（技术经济）》（第二版）。本单位编制的类似工程资料。4）价格依据主要材料价格按2008年第七期《辽宁省工程造价信息》计算。17.1.3建设投资估算依据建设部建标[2007]164号《市政工程投资估算编制办法》所要求的文本格式、内容，结合国家计委计办投资[2002]15号规定，以及现行的法律、法规、投资政策等进行编制的。1）工程费用估算工程量5 投资估算工程量按设计推荐方案所提供的建、构筑物一览表和主要设备、材料一览表的数量进行估算。2）工程费用估算指标和价格a.构筑物指标按照设计文件提供的工程项目建设标准，依据《全国市政工程投资估算指标》规定的估算指标或类似工程单位建筑体积或有效容积的造价指标消耗量及工程所在地造价管理部门发布的造价信息，调整估算指标的人工费和主要材料费，并相应计算其他材料费和机械使用费，再按照规定的程序和方法计入其他工程费和综合费用。b.附属设施工程指标按照设计文件提供的工程项目建设标准，依据《建设工程投资估算手册》规定的“平米造价指标”结合当地工程造价管理部门发布的造价指数进行调整计算。c.设备价格按照设计文件提供的设备名称、型号、数量，依据编制期厂家报价（加运杂费）计算。d.设备安装费设备安装费按照一定比例计算。e.工器具及备品备件购置费按设备费的1%计算；3）工程其他费用费率的确定(1）征用土地费：按12万元/亩计。(2）建设单位管理费：按财政部财建[2002]394号文规定计算。(3）工程建设监理费：按国家发展改革委、建设部关于《建设工程监理与相关服务收费管理规定》(发改价格[2007]670号)计算。(4）前期工作咨询费：按计价格[1999]1283号文规定计算。(5）工程勘察费：按第一部分工程费的0.8%计算。(6）工程设计费：按计价格[2002]10号文规定计算。(7）环境影响咨询服务费：按计价格[2002]125号文规定计算。(8）工程保险费：按第一部分工程费的0.3%计算。(9）生产准备费：按设计定员35人，每人1000元。(10）办公及生活家具购置费：按设计定员35人，每人1000元。(11）联合试运转费：按第一部分设备费的1%计算。5 (12）招标代理服务费：按[1999]1283号文件计算。(13）施工图审查费按照设计费的6%计算。(14）场地准备费及临时设施费按第一部分工程费的1%计算。4）基本预备费与价差预备费基本预备费依据建设部建标[2007]164号《市政工程投资估算编制办法》，按工程费用与其他费用之和的8%计算。价差预备费依据国家计委计投资[1999]1340号文件规定不计算。5）建设期贷款利息本工程贷款利率按现行利率6.12%计算。6）固定资产投资方向调节税根据国家《固定资产投资方向调节税暂行条例》规定，城市基础设施项目税率为0%。17.1.4流动资金估算流动资金的估算采用扩大指标估算法，按3个月的经营成本计算，流动资金为140万元。流动资金70%采用银行贷款，年利率按短期利率5.04%计算；30%采用自筹。17.2建设项目总投资本工程建设项目总投资为6132.80万元。17.2.1按投资构成分为：1）建设投资：6132.80万元其中：第一部分费用：3899.83万元第二部分费用：1779.70万元预备费：454.28万元2）建设期贷款利息：93.83万元3）流动资金140.0万元17.2.2工程投资比例分析：5 各工程费用占建设项目总投资的比例：建筑工程费用占总投资的比例为34.37%设备及工器具购置费占总投资的比例为20.97%安装工程费用占总投资的比例为5.89%其他费用占总投资的比例为38.76%17.3融资方案17.3.1资金使用计划17.3.1.1建设投资使用计划建设投资进度计划实施，项目建设期为1年，投入资金为6132.8万元。17.3.1.2流动资金使用计划流动资金从投产第一年起按生产负荷安排使用。本项目第2年投产，当年达到设计能力。投入的流动资金为140万元。17.3.2资本金筹措本项目资本金为3108.40万元，约占总投资的48.80%，其中用于建设投资3066.40万元，用于流动资金42万元。资本金拟通过如下途径解决：企业自筹解决。17.3.3债务资金筹措本项目债务资金为3258.23万元，约占项目投入总资金的51.20%；其中，建设投资申请银行贷款3066.40万元，年利率为6.12%；流动资金贷款98万元，年利率为5.04%，建设期贷款利息93.83万元做为贷款考虑。17.3.4融资方案分析从项目资金来源，资本金由企业自筹解决，约占项目投入总资金的48.80%；债务资金约占项目投入总资金的51.20%。这样就保证本项目的建设资金来源是可靠的。5 经济评价18.1编制说明、依据及参数的选取18.1.1编制说明本项目经济评价前的基础工作已完成，对生产规模、工艺技术方案、动力供应、建设条件和厂址方案、公用设施和辅助设施、环境保护、组织机构和劳动定员、以及项目实施规划等诸方面进行了全面充分的研究论证和多方方案比选，确定了项目的最优方案。并根据项目所提供工程量、设备选型等设计文件编制了投资估算。本项目按照国家有关规定和要求，从宏观和微观两方面论证推荐方案技术经济的可行性和必要性，为项目决策和审批提供可靠的依据。18.1.2编制依据1）《建设项目经济评价方法与参数》（第三版）2）《给水排水工程建设项目经济评价细则》3）《给水排水设计手册（第二版）》（技术经济）4）国家现行的财税制度及有关行业标准。18.1.3基础数据及参数的选取1）项目计算期根据项目实施计划，本项目建设期为1年，根据行业和本项目实际情况、技术经济特点等因数，本项目生产期确定为20年，项目计算期21年。财务基准收益率参照《建设项目经济评价方法与参数》（第三版），确定本项目的财务基准收益率为4%。2）按国家有关文件规定，国内项目的经济评价一般不考虑物价水平变动因数，故本项目财务评价也不考虑物价水平变动因数。5 18.2财务数据预测18.2.1成本费用估算1）原材料及动力费按生产要素成本估算法进行成本估算，所有原材料、辅助材料及燃料动力价格均以现价为基础，预测到生产期初的价格。2）固定资产折旧费。本项目计入固定资产原值的费用按照《中国国际工程咨询公司建设项目经济评估管理办法——新建项目可行性研究经济评估办法》规定，包括：固定资产投资中的工程费用、剔除征地费和生产职工培训费及办公家具购置费的工程其他费用、预备费、建设期利息。固定资产折旧按平均年限法计算折旧，折旧率依据《给水排水工程建设项目经济评价细则》规定的平均综合基本折旧率（基本国产）4.6%。3）无形及递延资产摊销费。本项目工程其他费用中的生产职工培训费和办公家具购置费列入递延资产。依据《给水排水工程建设项目经济评价细则》规定，为简化计算，递延资产按5年摊销。4）修理费。大修理基金提存率（基本国产）2.4%计算。5）日常修理费。日常修理费提存率（基本国产）1.0%计算。6）其他费用。依据《给水排水工程建设项目经济评价细则》规定，可按其他经营成本的10%计算。7）财务费用包括长期借款利息和流动资金利息。长期借款利息按当年及以前年份长期借款合计乘以长期借款年有效利率计算；流动资金利息按当年及以前年份流动资金借款合计乘以流动资金借款年有效利率计算。18.2.2污水收费估算污水收费是财务评价的重要基本参数。本项目属于公用事业项目，本着无本原则，并能使项目财务内部收益率满足财务评价的要求。本项目污水收费标准，依据预测理论收费标准方法计算，收费标准确定为综合污水收费1.50元/吨。18.2.3主营业税金及附估算根据国家税务总局财税[2001]97号文件规定，污水处理免征增值税。。5 18.2.4利润及利润分配估算1、所得税按利润总额的25%计取。2、按可供分配利润计提盈余公积金（10%），然后计入未分配利润，用未分配利润支付长期借款本金，最后将剩余部分作为应付利润分配给投资主体。18.2.5借款还本付息估算本项目长期借款按照平均还款方式还款，详见《借款还本付息计划表》本项目流动资金借款在项目计算期末用回收流动资金偿还，流动资金借款利息计入财务费用。18.3财务评价指标分析18.3.1财务盈利能力分析1、根据项目财务、资本金现金流量表计算有关财务评价指标。1）财务净现值(FNPV)：财务净现值大于零，表明项目的盈利能力超过了基准收益率的盈利水平。FNPV=∑（CI-CO）t（1+ic）-t式中：CI——现金流入量CO——现金流出量（CI-CO）t——第t年的净现金流量N——计算期2）投资回收期（Pt）静态投资回收期指以项目的净收益抵偿全部投资（固定资产投资、投资方向调节税、建设期利息和流动资金）或自有资金所需要的时间，考察项目在财务上的投资回收能力。静态投资回收期（Pt）=（累计净现金流量开始出现正直的年份数-1）+(上年累计净现金流量的绝对值)/当年净现金流量动态回收期考虑了现金收支的时间因数，能真正反映资金的回收时间。5 动态投资回收期（Pt）=（累计财务净现值开始出现正直的年份数-1）+(上年累计财务净现值的绝对值)/当年净现值3）财务内部收益率财务内部收益率指项目在整个计算期内各年的净现金流量累计等于零的折现率。根据项目损益表和项目投资估算数据计算如下指标：投资利润率=年平均利润总额÷项目总投资×100%投资利税率=年平均利税总额÷项目总投资×100%资本金利润率=年平均利润总额÷资本金×100%18.3.2评价指标计算各项评价指标计算详见基本报表。由基本报表计算出的评价指标如下：项目投资财务内部收益率：4.79%项目投资财务净现值（IC=4%）：443万元项目投资投资回收期：14.16年项目投资所得税前财务内部收益率：5.66%项目投资所得税前财务净现值（IC=4%）：959万元项目投资所得税前投资回收期：13.22年资本金财务内部收益率：4.36%投资利润率：2.70%投资利税率：3.40%资本金净利润率：4.10%由以上计算结果可知，项目所得税后、前的财务内部收益率均大于设定的行业收益率4%，项目所得税后、前的财务净现值均大于零。表明该项目的盈利能力已满足了行业的最低要求，在财务上可接受。项目所得税前后、前的回收期（含建设期）均小于行业投资回收期，表明项目能够在规定时间回收。另外，本项目投资利润率接近行业平均利润率，表明项目单位投资盈利能力达到了行业平均水平；投资利税率接近行业平均利润率，表明项目单位投资对国家积累的贡献水平达到了行业平均水平。18.3.3清偿能力分析详见《资金来源运用表》、《资产负债表》。5 18.3.4财务比率由项目资产负债表反映项目各年财务风险程度和偿债能力的资产负债率、流动比率及速动比率指标。资产负债率=负债合计÷资产合计×100%流动比率=流动资产总额÷流动负债总额×100%速动比率=（流动资产总额-存货）÷流动负债总额×100%18.4不确定性分析18.4.1盈亏平衡分析盈亏平衡分析是采用收费价格和生产负荷表示盈亏平衡的方法，测算项目不发生亏损的收费价格和生产能力的最低限度。盈亏平衡点（BEP，即项目的盈利与亏损的转折点，在该点处，销售收入等于生产，项目刚好盈亏平衡）分析拟建项目对市场需求变化的适应能力。盈亏平衡点越低，表明项目盈利的可能性越大，抗风险能力越强。反之，相反。按下式计算处理能力利用率盈亏平衡点（BEP）：年固定成本BEP（生产能力利用率）＝年综合收入－年可变成本－年税金＝78.90%计算结果表明：方案达到设计生产能力78.90%，企业可以保本。18.4.2敏感性分析敏感性分析是通过分析、预测项目主要因数发生变化时对经济评价指标的影响，从中找出敏感因数，确定其影响程度，以便制定合理的措施，以最小的投入，获取最大的经济效益。本项目就建设投资、营业价格、经营成本等单因素变化对全部投资内部收益率的影响程度进行敏感性分析，分析结果详见附表《敏感性分析表》。从分析结果看，营业收入最能影响财务评价结果。5 因此，科学合理的确定收费标准是关键。18.5评价结论从财务评价结果看出，该项目全部投资内部收益率高于4%，投资回收期均小于15年,各项财务指标均符合要求，建设该项目，将大大改善人民的生活条件，改善社会环境，改善生活环境，改善投资环境，推动工业生产的发展及城市建设，因此该项目是可行的。18.6国民经济评价国民经济评价是按照资源合理配置的原则，从国家角度出发，计算项目的效益与费用。分析计算项目在国民经济中的合理性及产生宏观经济效益。由于该项目费用与效益比较直观，不涉及进出口平衡问题，财务评价的结果已能满足决策的需要，根据【建设项目经济评价工作的若干规定】，不再进行国民经济评价。5 1.结论及建议19.1结论1）污水处理厂工程：在某市高新技术产业开发区兴建污水处理厂一座，2010年污水厂处理规模为2×104m3/d；2）根据中华人民共和国《环境保护法》、《水污染防治法》、《污水综合排放标准》GB8978-2002，污水处理厂处理的出水就近排入连山河，根据环保部门要求需执行一级标准的A标准。工程进出水水质一览表单位：pH、色度外，mg/L指标进水出水PH6-96－9CODcr439≤50BOD5153≤10SS289≤10NH3－N40≤5（8）Tp4≤0.5（磷酸盐）大肠菌群（个）-≤100003）本工程供电按二级负荷考虑，电压等级10kV，为保证污水厂正常运行需要，本工程为双电源供电，根据建设单位提供的资料，其中一路10kV为从二次变电所引来的专用线，距离为2kM，做为本工程的工作电源；另一路为T接10kV公共线路，距离为1kM，做为本工程备用电源。两路电源均架空引至污水处理厂电源终端杆。设计分界点设在10kV进线终端杆的引下电缆头处。4）劳动定员：某市高新技术产业开发区污水处理工程劳动定员为35人。5）污水处理工程的总工程投资为：6532.25万元。19.2建议1）建议对本工程在初步设计之前完成地质初步勘测工作。2）污水厂厂外配套工程应同步进行，落实管道所在街路的规划红线，准确进行管道设计，以确保污水厂建成后尽快投入运行。3）5 建议对各主要工业排水户建立排水水质水量监测设施，制定排放、管理及监测制度，有效控制乱排、偷排等违规行为。4）建议环保部门加强对区内企业工业废水排放的管理和污染源控制。有毒有害的工业废水必须经本企业内部预处理后，达到《污水排入城市下水道水质标准》后方能排入下水道，特别应注意有毒物质的排放，以保证污水处理厂的正常运行和处理效果。5）有预处理设施和已建成污水处理车间的厂矿企业，应保证污水处理设施的正常运行，并加强管理，提高处理效率，减少污染物质排放。排污单位特别是排污大户如遇突发事故或其他原因超标排放污水时，在8小时之内应通知污水处理厂并及时报告主管环保部门，以免影响污水处理厂污水处理效果5 前言11.总论11.1项目名称11.2建设单位11.3项目规模21.4工程内容21.5设计进出水水质21.6污水处理厂厂址选择21.7污水处理厂工艺确定21.8工程投资22.项目概述32.1编制原则32.2编制依据32.3编制范围32.4城市概况42.4.1某市概况42.4.2高新技术产业开发区概况42.4.3气候特征52.4.4水文52.4.5地震烈度52.5高新技术产业开发区总体规划概况52.5.1规划背景62.5.2规划建设目标62.5.3排水规划62.6高新技术产业开发区给水排水现状62.6.1给水现状62.6.2排水现状62.7工程建设的必要性72.7.1现有工程存在问题72.7.2某市高新技术产业开发区污水处理工程实施的目的和意义73.法规、条令专篇73.1工艺专业83.2结构专业83.3建筑专业93.4电气及自控专业103.5热力暖通专业104.工程方案论证114.1工程规模论证114.1.1污水处理厂规划规模114.1.2给水量预测114.1.3工程规模确定124.2水质论证124.3厂址选择论证135.工程方案选择及比较155.1污水处理方案论证155.1.1污水控制目标155.1.2污水处理工艺方案的选择155.1.3预处理方案175 5.1.4一级处理方案175.1.5二级处理方案175.1.6三级处理工艺方案的比选205.2污泥处理工艺方案论证及最终处置215.2.1污泥处理设计原则215.2.2污泥处理工艺方案论证215.2.3污泥量225.3出水消毒论证225.3.1液氯消毒235.3.2二氧化氯消毒235.3.3紫外线消毒235.3.4三种消毒方式的比较236.污水处理厂工程方案设计256.1污水厂设计外部条件256.2污水厂总体工艺设计256.2.1污水厂厂址266.2.2污水厂工艺总平面布置266.2.3污水厂工艺流程266.3污水处理系统单元处理构筑物266.3.1预处理构筑物266.3.2一级处理构筑物296.3.3二级处理构筑物296.3.4三级处理构筑物326.3.5附属构筑物336.3.6污水处理厂总平面设计346.4.1污水厂总平面布局356.4.2建筑造型设计356.4.3厂区绿化设计366.4.4建筑室内外装修及构造做法设计366.4.5污水厂建（构）筑物一览表376.5结构设计376.5.1结构设计原则376.5.2主要建构筑物结构型式376.5.3材料396.5.4基本设计要求396.5.5抗震设计406.6电气设计406.6.1供电406.6.2变配电系统416.6.3供配电系统416.6.4照明系统416.6.5保护与控制416.6.6防雷与接地系统426.6.7计量426.6.8无功功率补偿426.6.9电缆敷设426.6.10主要设备选型436.7自控及仪表设计466.7.1仪表及自动控制设计原则及标准466.7.2仪表设计466.7.3自控系统设计476.8通讯设计485 6.9空调通风486.9.1气象资料486.9.2市内供热参数486.9.3热网设计496.9.4采暖设计及通风设计507.防腐设计517.1防腐的重要性517.2腐蚀状况分析517.2国内外防腐技术517.4管道防腐527.5建（构筑物）防腐537.6设备防腐538.环境保护548.1设计依据及采用标准548.2项目的环境影响及对策548.2.1施工建设期环境影响及对策548.2.2缓解措施558.3污水处理厂对环境的影响和对策568.3.1组织管理措施568.3.2技术管理措施568.3.3噪声对环境的影响和对策578.3.4气味对环境的影响和对策578.3.5废物的处置过程对环境的影响及缓解措施588.3.6视觉与景观影响及缓解措施588.4污水排放对环境的影响598.5设计采用的环境保护标准598.6存在的问题和建议599.职业安全与卫生609.1设计依据609.2本厂主要职业危害因素609.3设计中采取的主要防范措施6110.防火篇6310.1总体布置6310.2具有火灾危险的建（构）筑物防火等级6310.3建筑物防火、防爆措施6310.4电气防火设计6510.5工艺设备防火设计6511.节能篇6611.1编制依据6611.1.1法律法规6611.1.2工业类相关标准和规范6611.1.3建筑类相关标准和规范6711.1.4相关终端用能产品能效标准6811.2工程能源消耗种类和数量分析6811.2.1能源消耗种类6811.2.2能源消耗数量分析7011.3项目所在地能源供应状况分析7311.3.1电能7311.3.2燃油735 11.4能耗指标7312.4.1电能消耗指标7311.5节能措施和节能效果分析7311.5.1节能措施7411.5.2节能效果分析7712.建设用地评述及抗震设防8012.1拟选厂（场）址和周围环境的评述8012.2用地规模评述8012.3抗震设防8012.3.1设计依据8012.3.2抗震设计原则8012.3.3各建、构筑物的抗震重要性类别及防震构造措施8112.3.4地基基础抗震设计8113.工程风险分析8213.1污水处理厂风险影响预测8213.2停电对水体环境的影响8213.3地震对构筑物的可能影响8213.3污水处理系统维修风险分析8214.机构设置、劳动定员及进度8414.1实施原则8414.2实施组织机构与分工8414.3计划主要履行单位的选择8414.4设计、施工与安装8514.5调试与试运转8514.6项目实施进度计划8514.7污水处理厂运行管理8514.7.1组织管理8614.7.2技术管理8614.8人员编制8615.主要材料及设备表8815.1污水处理厂主要工艺设备一览表8815.2污水处理厂主要化验、机修及车辆一览表9215.3污水处理厂主要暖通设备一览表9215.4污水处理厂主要电气设备一览表9315.5污水处理厂主要自控仪表设备一览表9316.工程招投标9816.1项目业主9816.2招标范围9816.3招标组织形式9816.4招标方式9816.5工程分包9817.投资估算及融资方案9917.1投资估算9917.1.1工程概况9917.1.2估算编制依据9917.1.3建设投资估算9917.1.4流动资金估算10117.2建设项目总投资1015 17.2.1按投资构成分为：10117.2.2工程投资比例分析：10117.3融资方案10217.3.1资金使用计划10217.3.2资本金筹措10217.3.3债务资金筹措10217.3.4融资方案分析10218.经济评价10318.1编制说明、依据及参数的选取10318.1.1编制说明10318.1.2编制依据10318.1.3基础数据及参数的选取10318.2财务数据预测10418.2.1成本费用估算10418.2.2污水收费估算10418.2.3主营业税金及附估算10418.2.4利润及利润分配估算10518.2.5借款还本付息估算10518.3财务评价指标分析10518.3.1财务盈利能力分析10518.3.2评价指标计算10618.3.3清偿能力分析10618.3.4财务比率10718.4不确定性分析10718.4.1盈亏平衡分析10718.4.2敏感性分析10718.5评价结论10818.6国民经济评价10819.结论及建议10919.1结论10919.2建议1095'
