广西污水处理工程概算调整说明 21页

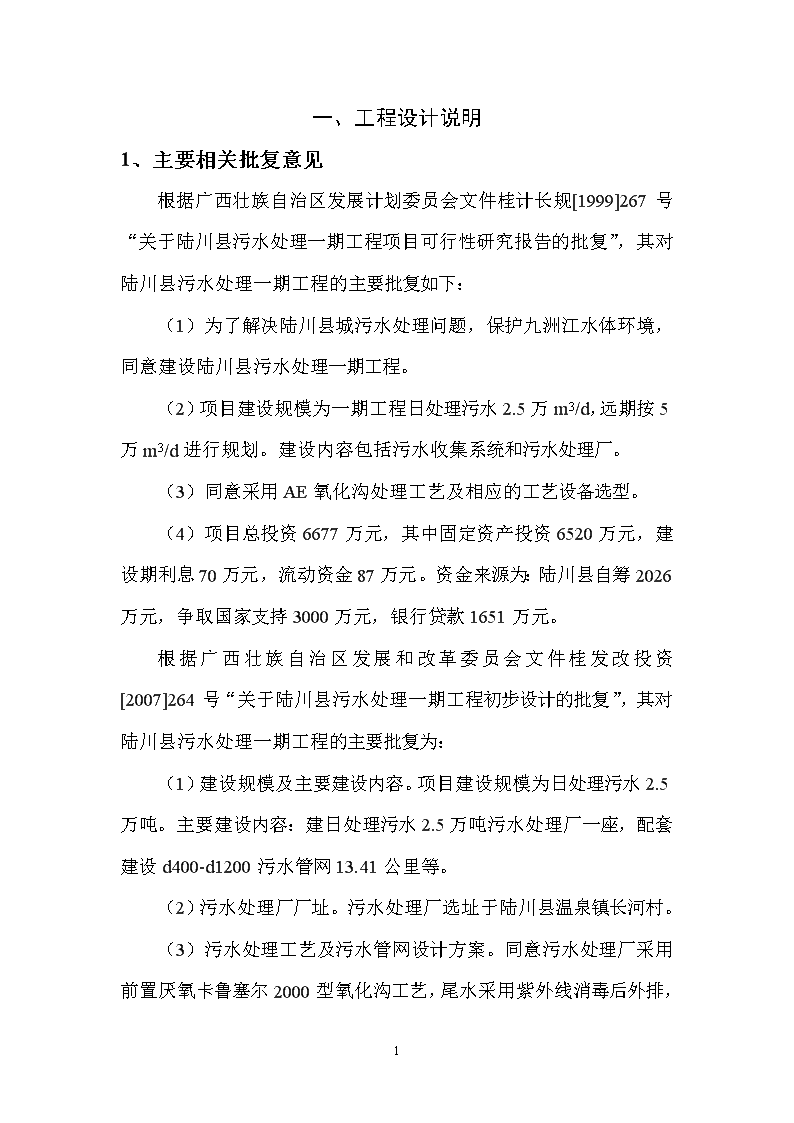

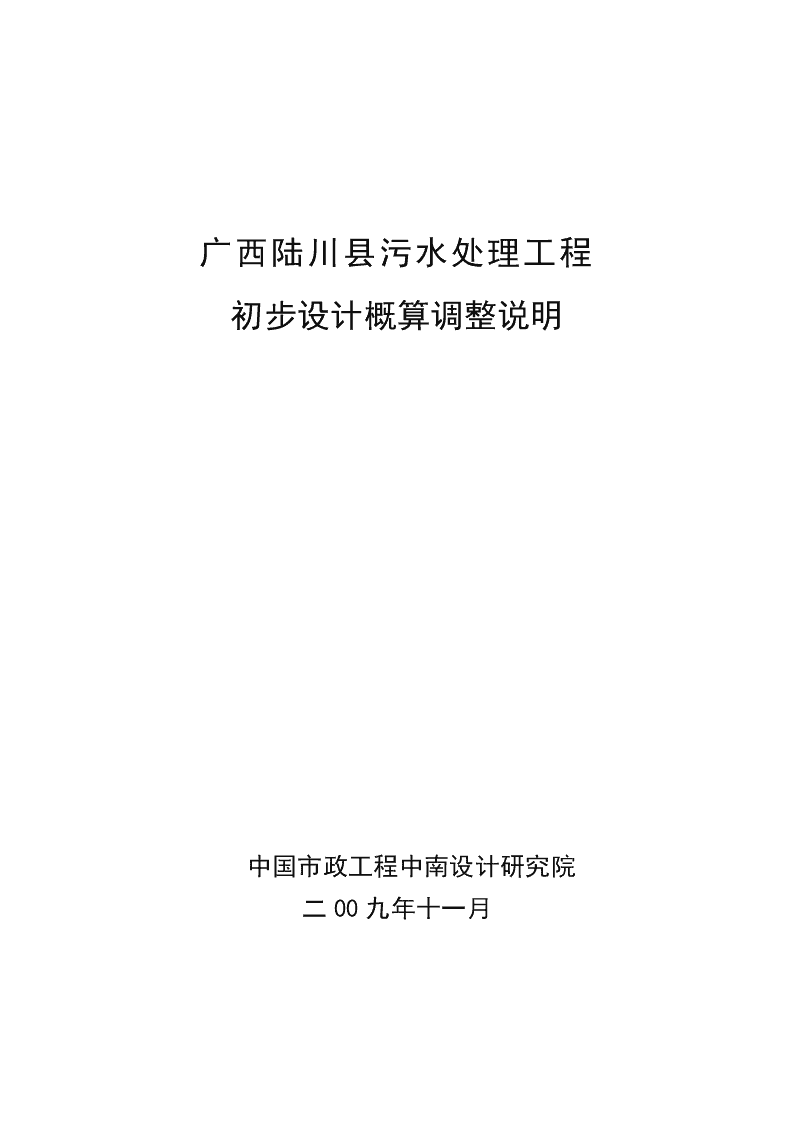

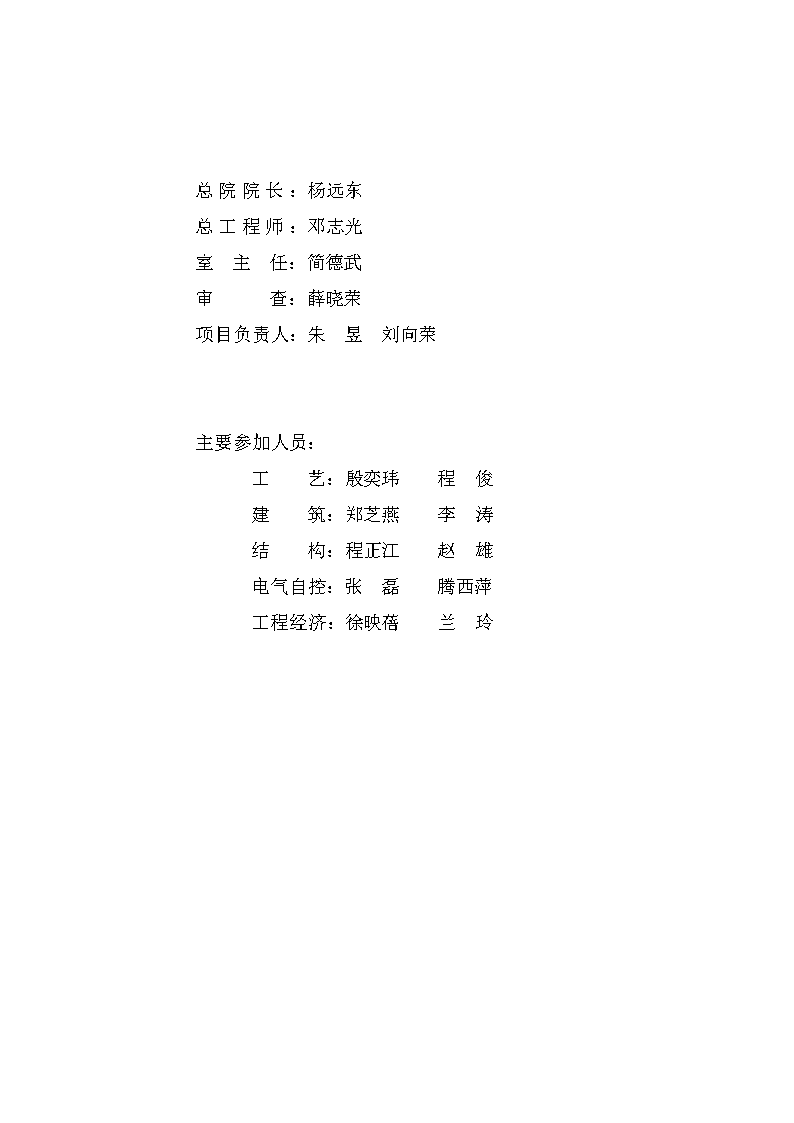

'广西陆川县污水处理工程初步设计概算调整说明中国市政工程中南设计研究院二00九年十一月 总院院长：杨远东总工程师：邓志光室主任：简德武审查：薛晓荣项目负责人：朱昱刘向荣主要参加人员：工艺：殷奕玮　　程俊建筑：郑芝燕　　李涛结构：程正江　　赵雄电气自控：张磊　　腾西萍工程经济：徐映蓓　　兰玲 一、工程设计说明1、主要相关批复意见根据广西壮族自治区发展计划委员会文件桂计长规[1999]267号“关于陆川县污水处理一期工程项目可行性研究报告的批复”，其对陆川县污水处理一期工程的主要批复如下：（1）为了解决陆川县城污水处理问题，保护九洲江水体环境，同意建设陆川县污水处理一期工程。（2）项目建设规模为一期工程日处理污水2.5万m3/d，远期按5万m3/d进行规划。建设内容包括污水收集系统和污水处理厂。（3）同意采用AE氧化沟处理工艺及相应的工艺设备选型。（4）项目总投资6677万元，其中固定资产投资6520万元，建设期利息70万元，流动资金87万元。资金来源为：陆川县自筹2026万元，争取国家支持3000万元，银行贷款1651万元。根据广西壮族自治区发展和改革委员会文件桂发改投资[2007]264号“关于陆川县污水处理一期工程初步设计的批复”，其对陆川县污水处理一期工程的主要批复为：（1）建设规模及主要建设内容。项目建设规模为日处理污水2.5万吨。主要建设内容：建日处理污水2.5万吨污水处理厂一座，配套建设d400-d1200污水管网13.41公里等。（2）污水处理厂厂址。污水处理厂选址于陆川县温泉镇长河村。19 （3）污水处理工艺及污水管网设计方案。同意污水处理厂采用前置厌氧卡鲁塞尔2000型氧化沟工艺，尾水采用紫外线消毒后外排，污泥经脱水后送往拟建的陆川县垃圾处理场卫生填埋。污水管网设计方案。老城区采用雨污合流制，新城区采用雨污分流制；在九洲江河道内铺设污水干管，采用钢筋混凝土管，管道外表包裹混凝土起到抗浮作用，采用开槽施工方法。（4）总平布置。同意初步设计提出的总平布置方案。（5）环境保护及劳动安全。同意初步设计提出的环境保护和劳动安全措施。（6）投资概算及资金筹措。项目概算总投资8563.87万元，其中静态投资8386.56万元，动态投资142.2万元，铺底流动资金35.11万元。资金来源：企业自筹2313.87万元，申请银行贷款2000万元，申请国家投资4250万元。2、工程进展情况陆川县污水处理工程建设包含截污管网、污水处理厂土建、设备购置及安装等三大部分进行招标建设。经过近两年的紧张施工，该工程的大部分工程量已完成，九洲江东西两岸截污管道已完成四良桥至污水厂段长12.0公里，现已接通污水进厂，其它附属工程正在加紧完善。污水处理厂土建各单体工程、配套设备安装基本完成，于2009年7月1日成功进行了污水处理设备试水运行。截至目前该工程已完成投资9316万元（详见《工程进展情况》）。3、工程设计方案陆川污水处理厂设计总规模为5.0万m3/d，分两期建设。一期工程设计规模为2.5万m3/d。为适应水量逐步增加最终达到设计规模，污水生物处理构筑物以1.25万m3/d规模为一组，同时可以保证19 某一组停产检修时，另一组可以继续运转。工程设计主要包括以下内容：（1）工艺流程污水处理厂污水处理采用前置厌氧卡鲁塞尔2000型氧化沟及化学辅助除磷工艺，污泥处理采用污泥浓缩浓缩脱一体机脱水，脱水泥饼外运至垃圾综合处理场卫生填埋。主要工艺流程图如下图所示：工艺流程图（2）主要生产处理构筑物设计本工程厂区生产构筑物包括：粗格栅及进水泵房，细格栅、曝气沉砂池，改良型氧化沟，二沉池及污泥泵房，化学除磷及污泥浓缩脱水车间，紫外线消毒池等。1）粗格栅及进水泵房------粗格栅间①功能：截除进厂污水中较大杂物，保护水泵。②设计参数选用回转式格栅除污机19 栅条间隙：20mm过栅流速：0.6～1.0m/s格栅倾角75°③运行自动控制机械耙渣或人工控制机械耙渣。④主要工程内容粗格栅间底高程77.500m,设计地面标高86.500m,与进水泵房合建。配栅宽1.40m的回转式格栅除污机两台，另配进出水闸板供格栅检修时使用。清除的残渣用一台无轴螺旋输送压榨一体机传出（Pe=3.0Kw）。------进水泵房①　功能：将汇入污水处理厂的污水提升进入水处理构筑物。②　设计参数污水进水管管底标高：77.700m，进水泵房集水井底标高：75.800m。泵站土建规模按最大流量Qmax=10.0万m3/d，设备分期安装。③　主要工程内容泵房工艺采用湿式布置。水泵采用潜污泵，启动及时、管理简便，泵房与粗格栅间合建。近期选用立式潜污泵5台，单台抽水量420~720m3/h，扬程13~17.5m，配电机45Kw。旱季平均流量时运行2台潜污泵，雨季最大流量时运行4台潜污泵备用1台。远期更换二台潜污泵并增加一台潜污泵，雨季最大流量时5用1备。泵站内设电动单梁葫芦起吊。19 ④　运行方式运行方式是根据泵房集水井内水位变化开停水泵，自控或手动运转。　2）细格栅及曝气沉砂池------细格栅①功能：截除污水中较小漂浮物②设计参数：选用转鼓式细格栅栅条间隙：b=8mm过栅流速：0.6～1m/s栅宽：B=1900mm③主要工程内容细格栅有两条宽1.9m流道,安装转鼓式细格栅,各配1.5Kw电动机。清除的残渣用一台无轴螺旋输送机传出（Pe=3.0Kw）。④运行方式：自动控制清渣或人工控制清渣。------曝气沉砂池①功能：沉砂池采用曝气沉砂池,其功能是去除污水中粒径>0.2mm的砂粒,保护后序设备，防止闸阀磨损及管道堵塞，减少污泥中的砂粒。②主要参数沉砂池土建按远期规模设一座，分两格。近期旱季运行一格，雨季两格同时使用；远期两格同时使用。每格宽2.40m,有效水深2.20m,有效长17m，水平流速0.12m/s。19 沉砂池后设溢流堰。近期旱季进入生物池最大水量为3.59万m3/d，其余污水溢流排放；远期旱季进入生物池最大水量为7.08万m3/d，其余污水溢流排放③主要工程内容沉砂池采用移动桥式吸砂机一台（Pe=5.0Kw），配12～20L/s砂水分离器1台（Pe=0.37Kw）。近期旱季每日沉砂量0.9～1.5m3,含水率80％，约重1.35～2.25t。④运行方式沉砂池与进水同步运转，砂水分离器与吸砂机同步运转。3）改良型氧化沟①　功能：利用厌氧一缺氧—好氧的不同功能，除磷脱氮和去除BOD。②　设计参数近期2.5万m3/d规模,分为二座池，每池1.25万m3/d。池体容积按旱季平均流量设计，按雨季流量复核；连接管道按雨季流量设计，复核旱季不淤流速。污泥龄为12d污泥浓度为4.0gMLSS/Ll缺氧区：15℃反硝化速率：40mgNO3-N/g.MLSS.d20℃反硝化速率：60mgNO3-N/g.MLSS.d好氧区：污泥负荷：0.12kgBOD5/kgMLVSS/d污泥产率系数：0.93kgSS/kgBOD5好氧区需氧量二池为4567Kg/d19 每去除kgBOD5需氧量二池为1.41KgO2/KgBOD5。采用转碟曝气机曝气，单台动力效率为1.77kgO2/kw.h；供氧量二池为217Kg/h。总停留时间：选择区：厌氧：缺氧：好氧=0.5：1.5:4.3：8.7,共15h。复核雨季好氧区停留时间为4.35h。③　主要工程内容改良型氧化沟尺寸见设计图纸。单座改良型氧化沟所配设备如下：选择区：配潜水推进器1台，每台4.0Kw；厌氧区：配潜水推进器2台，每台4.0Kw；缺氧区：配潜水推进器3台，每台4.0Kw；好氧区：配潜水推进器2台，每台4.0kw。好氧区配转碟曝气机4台，三用一备，其中一台为变频调速电机。④　运行方式好氧区由转碟曝气机控制溶解氧在1.5～2.5mg/L范围之内。缺氧区调节潜水推进器运行台数保持污泥悬浮。剩余污泥量：旱季2325kg干污泥/d；雨季6080kg干污泥/d；回流污泥量：旱季回流比为50%～100%；雨季最大回流比为75%。混合液回流：混合液在潜水推进器推动下顺沟道作无终端循环流动。4）二沉池及污泥泵房------二沉池19 ①功能：是生物反应不可缺少的一个组成部分，其主要作用是进行混合液的固液分离，与生物池配合起到去除污水中的有机物的作用。②设计参数：近期2.5万m3/d规模,分为二座池，每池1.25万m3/d。采用辐流式沉淀池，中心进水，周边出水。表面负荷：最大时0.95m3/m2.h；平均时0.65m3/m2.h。停留时间：3.4h有效水深：3.2m复核雨季表面负荷为1.3m3/m2.h；停留时间：2.46h。③主要工程内容：两座D=32m辐流式沉淀池。单池：池边水深：4.1m每池设半桥式周边传动刮泥机1台，单台1.5Kw。④运转方式沉淀与生物池协调运行，排泥与污泥回流和剩余污泥排放协调运行。------污泥泵房⑤功能：将二沉池活性污泥回流到选择区；将二沉池剩余污泥提升至污泥处理区。⑥设计参数旱季污泥回流比为50%～100%；雨季污泥最大回流比为75%。回流污泥潜污泵扬程H=9.5m。旱季剩余污泥量（含化学除磷增加污泥）3428kgDS/d19 ；雨季剩余污泥量（含化学除磷增加污泥）7183kgDS/d；剩余污泥潜污泵扬程H=10m污泥含水率99.2%。⑦主要工程内容污泥泵房与二沉池配水排泥井合建。污泥回流选用3台Q=520m3/h，H=9.5m，Pe=30kw潜污泵和1台Q=260m3/h，H=9.5m，Pe=15kw潜污泵。剩余污泥选用2台Q=25m3/h，H=10m，Pe=1.5kw潜污泵；化学除磷致使泥量增加时，两台泵同时使用。配备一台电动单梁环形轨道起重机供起吊用。⑧运行方式回流污泥根据生物池的混合液浓度控制回流量，剩余污泥泵与污泥浓缩脱水协调运行。5）污泥浓缩、脱水车间及加药间①功能：将污水处理工艺中产生的污泥进行浓缩、脱水，便于外运处置。②设计参数近期旱季污水生物处理产生的污泥量为2325kgDS/d（428.5m3/d，含水率99.2%），化学除磷时产泥量为1103kgDS/d（137.9m3/d，含水率99.2%）。污泥经带式浓缩脱水一体机浓缩、脱水处理后含水率为75%，合为18m3/d。近期雨季污水生物处理产生的污泥量为6080kgDS/d（898.0m3/d，含水率99.2%），考虑最不利情况时叠加化学除磷产泥量，污泥经带式浓缩脱水一体机浓缩、脱水处理后含水率为75%19 ，合为29m3/d。污泥均质池停留时间按30min计。③主要工程内容按总规模建一座污泥浓缩脱水车间，平面尺寸为45.25m×13.6m。近期采用带式浓缩脱水一体机两台（一用一备），单台处理量25~45m3/h，Pe=3.0Kw。远期增加一台（二用一备）。旱季无化学除磷时工作时间为9.3h，有化学除磷时工作时间为13.5h。雨季按有化学除磷时工作时间24h计。污泥浓缩脱水车间兼有化学除磷所需化学药剂贮存和投配设施。④运行方式配合沉淀池排泥协调运转。6）紫外线消毒池紫外线消毒池，按远期雨季10万m3/d规模建一座，分两格，近期运行一格。①功能：杀灭出厂污水中可能含有的细菌和病毒。②设计参数设计流量：2083m3/h.格。③主要工程内容平面尺寸为12.0×5.0m，水深1.2m，设有两道消毒渠，近期使用使用一道，运行渠内采用54支320W紫外灯管，共3个消毒模块。④运行方式根据实际情况控制运行方式。（3）辅助建筑物设计及辅助设备设计1）辅助建筑物设计19 污水厂生产、生活辅助建筑及主要辅助设备按照建设部颁发的《城市污水处理工程项目建设标准》（修订）（2001年）建设，并根据陆川县市的实际情况进行设计。主要辅助建筑物设计如下：①综合楼内设污水厂生产管理、行政管理、中心控制、化验室、食堂、单身缩舍等。总建筑面积：1818m２②机修、仓库、车库建筑面积339m2，设有机修车间及卫生间、仓库、车库。③传达室建筑面积：38m2④变配电间建筑面积为367m2，包括高、低压配电室，变压器室，值班控制室及卫生间。2）主要辅助设备主要辅助设备包括化验设备、机修设备、生产运输及专用车辆及其它设备和用品。4、污水处理厂设计变更情况（1）粗格栅及进水泵房原初步设计中没有采用自耦装置的潜水泵，为了便于潜水泵的安装及检修，施工图中将所有的潜水泵更改为带自耦装置的潜水泵，因此投资有所增加。（2）改良型氧化沟原初步设计单座氧化沟的尺寸为53.95x25.50米，在施工图设计中为了提高氮的去除率，单座氧化沟的尺寸更改为73.4x27.10米19 ，随着池容的增加，池内的水下推进器也增加了4台。地基处理方面，初步设计采用换填碎石，施工图经计算后调整为毛石混凝土抗浮基础。增加一台潜水泵用来在检修时排空氧化沟内的污水，因此投资有所增加。（3）二沉池原初步设计中的采用的是半桥式的刮吸泥机，为了提高吸泥效果，在施工图设计时候采用了全桥式刮吸泥机。地基处理方面，初步设计采用换填碎石，施工图经计算后调整为毛石混凝土抗浮基础。增加一台潜水泵用来在检修时排空池内的污水，因此投资有所增加。污水厂其余投资增加部分详见后面的概算调整比较表。5、管网设计变更情况（1）污水管道管径的更改污水截流干管起端伍桂桥地处老城区，根据《关于调整陆川县污水处理工程截污干管设计的函》，该区域远期供水量将达到20000t/d，根据《室外排水设计规范》（GB50014-2006），第2.1.1条污水定额按用水定额的80%～90%采用，考虑陆川县的排水设施水平，污水收集率等因素，本项目按80%计，远期管网收集率按80%计，则污水量可达20000×0.8×0.8=12800t/d=148.1L/s，根据《室外排水设计规范》（GB50014-2006）第3.1.3条,总变化系数为1.55，考虑老城区管道多为雨污合流制，根据初步设计文件，取截流倍数n=1，则该区域远期污水设计流量Q=148.1×1.55×（1+1）=459.1L/s，原d400钢筋混凝土管很难满足要求。经过协商（详见19 《陆川县人民政府关于县污水处理项目建设协调会议纪要》），将原设计为双侧d400mm、d500mm的污水管道全部改为双侧d600mm的污水管道，长度约为2公里，管道流量为229.6L/s，水力坡度为0.002，流速约为0.8m/s。将原设计为双侧d600mm的污水管道改为双侧d800mm的污水管道，长度约为1公里。因此投资有所增加（2）管道实施过程中土方量的增加由于管道是沿九州江河道依托防洪堤进行铺设。由于污水项目工期紧，没办法与防洪堤的建设同步实施，因此，在没有防洪堤的部分管道的开挖土方量较大。具体情况详《关于加快陆川县污水厂厂外污水收集管网建设进度的函》。下图为土方开挖现场照片。19 19 19 因为本工程实施过程中经历了钢筋、水泥、人工费方面的较大涨幅，在没有防洪堤段的污水管网施工中产生了较多的青苗补偿费用等多方面原因，所以工程总体投资超过了原审批概算，具体分项投资详后页的《概算调整比较表》。二、工程概算根据广西壮族自治区工程咨询中心2009年9月17日提出的“广西陆川县污水处理工程调整概算（或设计变更）文件的编制深度要求和建议”，对概算部分作以下答复及补充：1、本次调整概算编制深度符合现有国家规定的要求，总表各单项工程均已列出技术经济指标，管网工程在分项工程概算表中以详细列出各管径、管材、管长，还有井等以及管道施工的相关项目工程量，并套用相关定额单价，作调整材料价差、取费，由于各管径所处地段复杂原地面标高不一，19 按管径列出技术经济指标来衡量投资合理与否的意义不大，望有关专家按具体的工程量、材料调整、取费是否合理来判断概算的合理性，为满足咨询公司的要求，下面列出各管径干管单位造价工程或费用名称概算价值（万元）技术经济指标单位数量单位指标（元）截污干管DN600649.04m42241537截污干管DN800972.22m52131865截污干管DN10001025.08m47132175合计2646.34　　　2、本调整概算中的主要工程量为施工图招标预算工程量或实际发生的工程量，建筑物已按按决算资料列入投资，“概算调整比较表”对原批准概算投资变动以作详细原因说明，依据详见甲方提供决算资料，变更内容详见上面设计说明3、投资调整概况：陆川县污水处理工程于2007年9月开工建设，工程包含污水处理厂及截污管网。根据桂发改投资【2007】264号文批复的项目概算总投资为8563.87万元，其中截污管道第一部分费用为2244.04万元、污水处理厂第一部分费用4119.91万元。由于工程经历了2008年物价大幅上涨时期以及其他原因，造成工程投资超过原发改委审批的概算金额。调整后的项目总投资为11092.66万元，其中截污管道第一部分费用为2934.74万元、污水处理厂第一部分费用5578.82万元。工程概算总表及概算调整比较表见附件，其余详见工程调整概算书（单独成册）。19 三、图纸及附件1、相关变更图纸相关变更图纸主要有(1).粗格栅、进水泵房工艺图（一）（施一排601修）(2).粗格栅间及进水泵房结构布置图（一）（施-结602修）(3).粗格栅间及进水泵房结构布置图（二）（施-结603修）(4).粗格栅间及进水泵房底板配筋图（一）（施-结604修）(5).粗格栅间及进水泵房底板配筋图（二）（施-结605修）(6).粗格栅间及进水泵房壁板配筋图（一）（施-结606修）(7).粗格栅间及进水泵房壁板配筋图（二）（施-结607修）(8).粗格栅间及进水泵房壁板配筋图（三）（施-结608修）(9).粗格栅间及进水泵房阀门井结构图（施-结609修）(10).改良型氧化沟工艺图（一）（施一排801修）(11).相关设计变更通知单2、附件(1).工程概算总表(2).概算调整比较表(3).工程进展情况(4).广西壮族自治区发展计划委员会关于陆川县污水处理一期工程项目可行性研究报告的批复（桂计长规[1999]267号）(5).广西壮族自治区发展和改革委员会关于陆川县污水处理一期工程初步设计的批复（桂发改投资[2007]264号）19 (1).广西壮族自治区环境保护局关于广西陆川县污水处理工程（一期）项目环境影响报告表的批复（桂环管字[2007]45号）(2).陆川县人民政府关于县污水处理项目建设协调会纪要(3).关于调整陆川县污水处理工程截污干管设计的函(4).关于加快陆川县污水厂厂外污水收集管网建设进度的函(5).截污管道土石方工程量(6).厂区挡土墙及回填土方工程量(7).关于请求同意广西陆川县污水工程项目选址意见的请示(8).广西壮族自治区建设工程选址意见书2006字第05号(9).陆川县建设局关于县城区污水管网走向的意见(10).供水保证书(11).陆川县县城电源情况(12).陆川县城污水处理厂用电意向协议书中国市政工程中南设计研究院2009-1119'
