农业有限公司猪场污水处理工程项目设计方案 13页

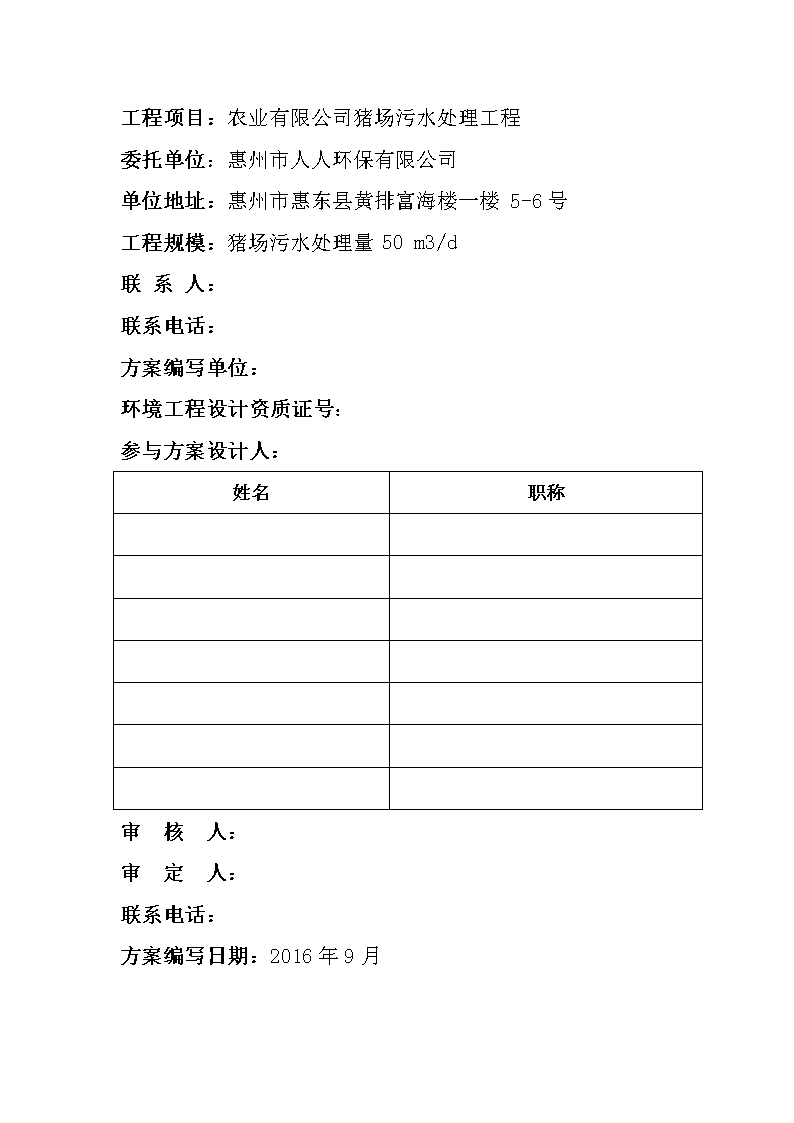

'农业有限公司猪场污水处理工程项目设计方案设计单位：201６年9月编制 工程项目：农业有限公司猪场污水处理工程委托单位：惠州市人人环保有限公司单位地址：惠州市惠东县黄排富海楼一楼5-6号　工程规模：猪场污水处理量50m3/d联系人：联系电话：方案编写单位：环境工程设计资质证号：参与方案设计人：姓名职称审核人：审定人：联系电话：方案编写日期：2016年9月 目录第一章概述11.1工程背景11.2设计原则11.3设计依据11.4工程设计范围及内容21.5设计水质和水量：3第二章污水处理总体方案42.1、工艺选择42.2、工艺流程52.3、工艺说明6第三章污水处理工艺设计6第四章投资估算9第五章工程进度计划及工期9第六章社会效益分析10 农业有限公司猪场污水处理工程第9页第一章概述1.1工程背景惠东县多祝镇河北村朱清华猪场排放的废水主要为猪尿及猪舍的冲洗水，根据广东省地方标准《畜禽养殖业污染物排放标准》（DB44/613-2009）以及该养殖场提供的猪种出栏量计算得出污水的产生量为50m3/d。该企业领导高度重视环保、严格执行环保制度，现委托我公司将对其猪场污水进行方案设计和工程投资预算，以保证排放污水得到有效治理，从而达到广东省地方标准《畜禽养殖业污染物排放标准》（DB44/613-2009）和国家《农田灌溉水质标准》（GB5084-2005)中旱作标准两者比较严值。1.2设计原则●严格执行有关环境保护的各项规定，污水处理后达到广东省地方标准《畜禽养殖业污染物排放标准》（DB44/613-2009）和国家《农田灌溉水质标准》（GB5084-2005)中旱作标准两者比较严值。●针对本猪场污水的水质、水量特点，通过多种工艺比较，选择先进的污水处理技术，在达标排放的前提下，尽量减少投资。●采用先进的节能技术，降低污水处理的能耗及运行成本。●选用质量好、价格低、效率高的污水处理设备，以减少处理站的维护工作量。●节约用地，减少占地面积。1.3设计依据●《中华人民共和国环境保护法》；●建设单位提供的有关资料；●现行的设计规范和相关的设计手册。●《室外排水设计规范》（GB50014-2006)●广东省地方标准《畜禽养殖业污染物排放标准》（DB44/613-2009） 农业有限公司猪场污水处理工程第9页●《农田灌溉水质标准》（GB5084-2005)●《水处理微生物学基础》建筑工业出版社●《给排水设计手册》北京市设计院●《环境工程手册》高等教育出版社●《水污染防治手册》上海科学技术出版社●《排水工程》中国建筑工业出版社●《建筑结构可靠度设计统一标准》GB50068-2001●《工业企业设计卫生标准》GBZ1-2010●《建筑设计防火规范》GB50016-20061.4工程设计范围及内容1.4.1工程范围：◇本方案设计范围为猪场养殖污水，不包括雨水等污水。◇本方案工程范围为污水收集管网开始，至排放口出水口为止。1.4.2工程内容：◇污水处理设施细部设计(包括管线、设备等及土木基本设计)。◇设备采购、运输、安装、及调试工作等。◇污水处理工艺设计方案、操作规程和维护手册、施工图及设备详细资料等。 农业有限公司猪场污水处理工程第9页1.5设计水质和水量：１.5.1设计水量：根据项目提供的资料，污水收集区日排放猪场养殖污水50m3，则项目污水设计总处理规模为50m3/d，每天20小时处理，处理量2.5m3/h。1.5.2水质状况：根据该项目提供的资料，设计废水水质为沼气池出水水质，并参考我公司对同类型废水的治理经验，本方案废水处理设计进水水质见表－1：表－1：方案设计废水水质污染物的浓度，如下表：污染物PHCODcrBOD5总磷SSTNNH3—N单位--mg/Lmg/Lmg/Lmg/Lmg/Lmg/L进水浓度7.312005501002000720350设计出水要求：广东省地方标准《畜禽养殖业污染物排放标准》（DB44/613-2009）和国家《农田灌溉水质标准》（GB5084-2005)中旱作标准两者比较严值摘录如下表：序号污染物排放浓度限值污染物排放监控位置1pH值5.5～8.5总排口2化学需氧量(CODCr，mg/L)200总排口3五日生化需氧量(BOD5，mg/L)100总排口4悬浮物(mg/L)100总排口5NH3—N(mg/L)80总排口 农业有限公司猪场污水处理工程第9页第二章污水处理总体方案2.1、工艺选择根据进水水质和出水水质及各项污染物的去除率，如表所示。表2-1设计进出水水质及去除率(单位：mg/L）指标CODCrBOD5SSNH3-N进水12005502000350出水≤200≤100≤100≤80去除率≥83%≥82%≥95%≥77%污水的脱氮除磷可供选择的处理方法通常有生物处理法及物理化学法二大类。物理化学法由于需投加相当数量的化学药剂，运行费用高、残渣量大、难处置，城市污水处理一般不推荐采用。根据预测的进出水水质，污水进水的水质BOD5/CODcr的比值为0.46，属于生化性较好的污水，另外从TKN/BOD5及TP/BOD5比值来看，采用生物降解法去除N、P是可行的，因此宜采用脱氮除磷生物处理工艺。对于小型污水处理，生物处理一般采用附着生长的生物膜法。&生物膜法：是水体自净的人工化，是使微生物群体附着于其它物体表面上呈膜状，并让它和污水接触而使之净化的方法。利用生物膜净化污水的设备统称为生物膜反应器。根据污水与生物膜接触形式的不同，生物膜反应器分为生物滤池、接触氧化法等，它们的构造差异很大，但作用的基本原理是相同的。生物膜法是一种先进的污水处理工艺，在国内已大量使用。据此，本工程拟用具有脱氮除磷的生物膜法作为污水处理工艺。工艺特点 (1)厌氧、好氧两种不同的环境条件和种类微生物菌群的有机配合，能同时具有去除有机物、脱氮除磷的功能。 (2)在同时脱氧除磷去除有机物的工艺中，该工艺流程最为简单，总的水力停留时间也少于同类其他工艺。 (3)在厌氧—好氧运行下，丝状菌不会大量繁殖，SVI一般小于100，不会发生污泥膨胀。 (4)污泥中磷含量高，一般为2．5％以上。 农业有限公司猪场污水处理工程第9页2.2、工艺流程　　根据该项目污水的特点并结合我公司对同类污水处理工程经验，我公司决定选用“固液分离+沼气池+PH调节池1+水解酸化池+接触氧化池+加药沉淀池+PH调节池2+自然消解”处理技术来处理该项目猪场养殖污水，其污水处理工艺流程如下：猪场养殖污水沉渣沉淀池固液分离机沼气池沼液池PH调节池1水解酸化池污水回流接触氧化池干化处理PAC加药沉淀池PAM污泥提升泵PH调节池2稳定塘林地、果园灌溉 农业有限公司猪场污水处理工程第9页2.3、工艺说明工艺说明：本工艺在沼气池出水后设置沼液池，水质、水量在沼液池中均匀调节，沼液池进水口放置格栅隔掉粪渣等悬浮性固体，避免后续装置的淤塞，并减轻了后续设备的处理负担。沼液池出水进入PH调节池1，对水质的PH进行调节，使其适合后续的生化处理，经过调节到合适的PH后，出水进入水解酸化池。在水解酸化池内进行挂膜接种酸化细菌和噬氮菌。水解酸化池的有效容积较大，池内处理的污水停留时间长，提供了充足的降解污染物的时间。同时在池内设置潜水搅拌机，提高了水力流动性，有利于污染物的处理。设置此水解酸化池，由于酸化细菌和噬氮菌的存在，能够吸附降低污水里有机物，将大分子有机物降解成可溶性的小分子物质，而后出水进入接触氧化池做进一步处理。接触氧化池由于好氧菌种的存在，对水中污染物进行有效、高效的降解，且在接触氧化池出水后设置回流泵，将出水回流至水解酸化池前端进行再一次处理形成A/O工艺，厌氧、好氧两种不同的环境条件和种类微生物菌群的有机配合，能同时具有去除有机物、脱氮除磷的功能。在接触氧化池后设置加药沉淀池，沉淀池采用化学混凝沉淀法，混凝沉淀法运行费用较低、维护方便，废水经化学混凝沉淀去除部分COD、BOD、色度和悬浮物后进入PH调节池调节PH，再进入稳定塘经鱼虾、水草、莲花、芦苇等动植物自然消解，最终达到广东省地方标准《畜禽养殖业污染物排放标准》（DB44/613-2009）和国家《农田灌溉水质标准》（GB5084-2005)中旱作标准两者比较严值出水。第三章污水处理工艺设计3.1沉渣沉淀池（新建）（1）尺寸：L×B×H=4.0m×2.0m×3.0m（2）有效水深：H=2.5m（3）有效容积：V=20m3，停留时间为8小时（4）结构：混合结构、格栅、猪粪分离机3.2全封闭式厌氧塘（新建） 农业有限公司猪场污水处理工程第9页（1）有效容积：V=800m3（2）结构：PE膜结构，有效停留时间为16D3.3沼液池（新建）（1）尺寸：L×B×H=4.0m×2.0m×3.0m（2）有效水深：H=2.5m（3）有效容积：V=20m3，停留时间为8小时（4）结构：混合结构（5）主要设备：一级提升泵0.5kw、液位控制器、格栅3.4PH调节池1（新建）（1）尺寸：L×B×H=2.0m×1.0m×3.0m（2）有效水深：H=2.5m（3）有效容积：V=5m3，停留时间为2小时（4）结构：混合结构（5）主要设备：PH控制系统、空气搅拌系统、加药泵、加药桶3.5水解酸化池（新建）（1）尺寸：L×B×H=5.0m×4.0m×3.0m（2）有效水深：H=2.5m（3）有效容积：V=50m3，停留时间为20小时（4）结构：混合结构（5）主要设备：填料、填料支架、二级提升泵0.5kw、液位控制器、潜水搅拌机3.6好氧池（新建）（分两格）（1）尺寸：L×B×H=5.0m×5.0m×3.0m（2）有效水深：H=2.5m（3）有效容积：V=62.5m3，停留时间为25小时。（4）结构：混合结构（5）主要设备：填料、填料支架、曝气器、曝气管网、鼓风机2.2kw、回流泵 农业有限公司猪场污水处理工程第9页3.7加药沉淀池（新建）3.7.1PAC反应池（1）尺寸：L×B×H=2.0m×1.3m×1.8m（2）有效水深：H=1.5m（3）有效容积：V=3.9m3，停留时间为94min。（4）结构：混合结构（5）主要设备：加药泵、加药桶、搅拌曝气管、加药管道3.7.2PAM反应池（1）尺寸：L×B×H=2.0m×1.3m×1.8m（2）有效水深：H=1.5m（3）有效容积：V=3.9m3，停留时间为94min。（4）结构：混合结构（5）主要设备：加药泵、加药桶、搅拌曝气管、加药管道3.7.3沉淀池（1）尺寸：L×B×H=2.6m×2.0m×4.0m（2）有效水深：H=3.5m（3）有效容积：V=18.2m3，停留时间为7.3小时。（4）结构：半地下混合结构（5）主要设备：污泥提升泵、斜斗设计3.8PH调节池2（新建）（1）尺寸：L×B×H=2.4m×2.0m×1.8m（2）有效水深：H=1.5m（3）有效容积：V=7.2m3，停留时间为2.88小时（4）结构：混合结构（5）主要设备：PH控制系统、空气搅拌系统、加药泵、加药桶 农业有限公司猪场污水处理工程第9页第三章投资估算4.1投资估算（见附表）4.2运行费用分析本工艺采用的是组A/O处理技术，含污水提升泵、搅拌泵，加药泵电费及鼓风机电费。每天每小时用电为5.5kw，拟定运行20小时，假设电费为1元运行费用为110元。电量可由沼气池产生的沼气发电提供，降低运营成本。PH调节与加药成本由实际调试效果确定，在保证达标的情况下使用最低的加药成本。拟配一名兼职管理人员，定期观察水质，水量。第四章工程进度计划及工期预计本工程建设周期约为51个晴天工作日,工程进度计划安排表如下表:工程进度计划安排表阶段名称时间(工作日)负责人施工现场勘察1设计3土建25土建验收2材料购置10(土建时完成)工程验收1环保验收20验收审核2工程总需时间51 农业有限公司猪场污水处理工程第9页备注：本建设工期不包括因审批拖延、资金不到位、下雨及其他不可抗拒因素等影响而延误的工期。材料订购可以与土建同步进行。第三章社会效益分析6.1环境效益分析该项工程的实施将改变原有污水排放的现状，污水处理系统建成以后，对保护我们城镇的水体环境具有不可磨灭的作用。人类只有一个地球，保护环境是每一个地球公民的神圣职责，保护我们赖以生存的家园有待全人类的共同努力！6.2社会效益分析随着人类文明的进步和社会经济发展，人类已经逐步认识到环境保护对促进社会进步和经济持续、稳定、协调发展的重要意义。环境保护工作已成为我国的一项基本国策，受到社会的普遍关注和重视。'
