120万吨精对苯二甲酸（pta）项目 地下管道施工方案 38页

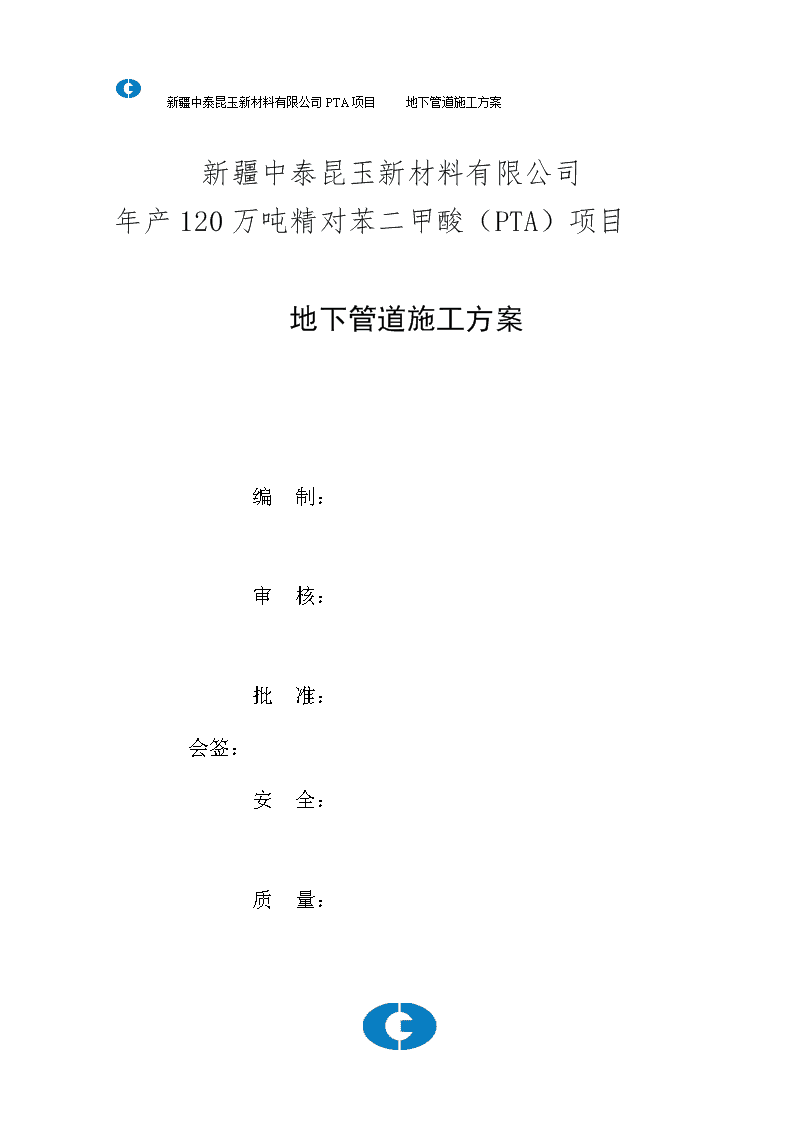

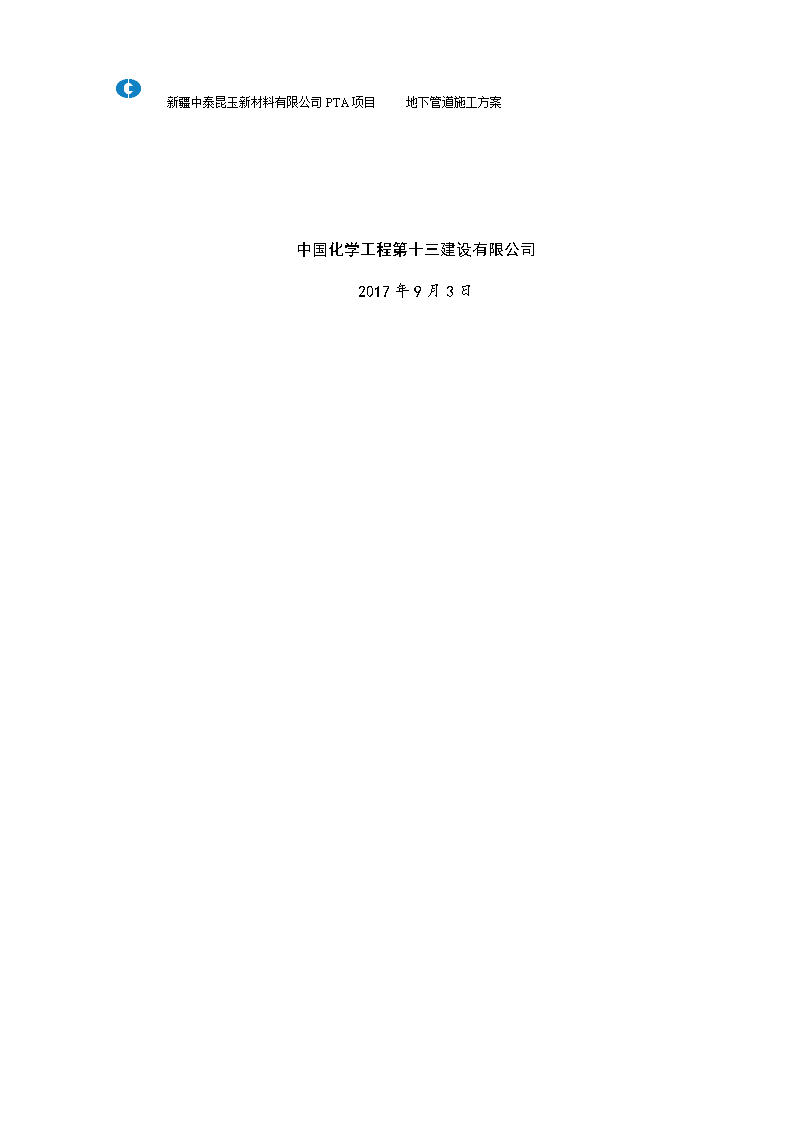

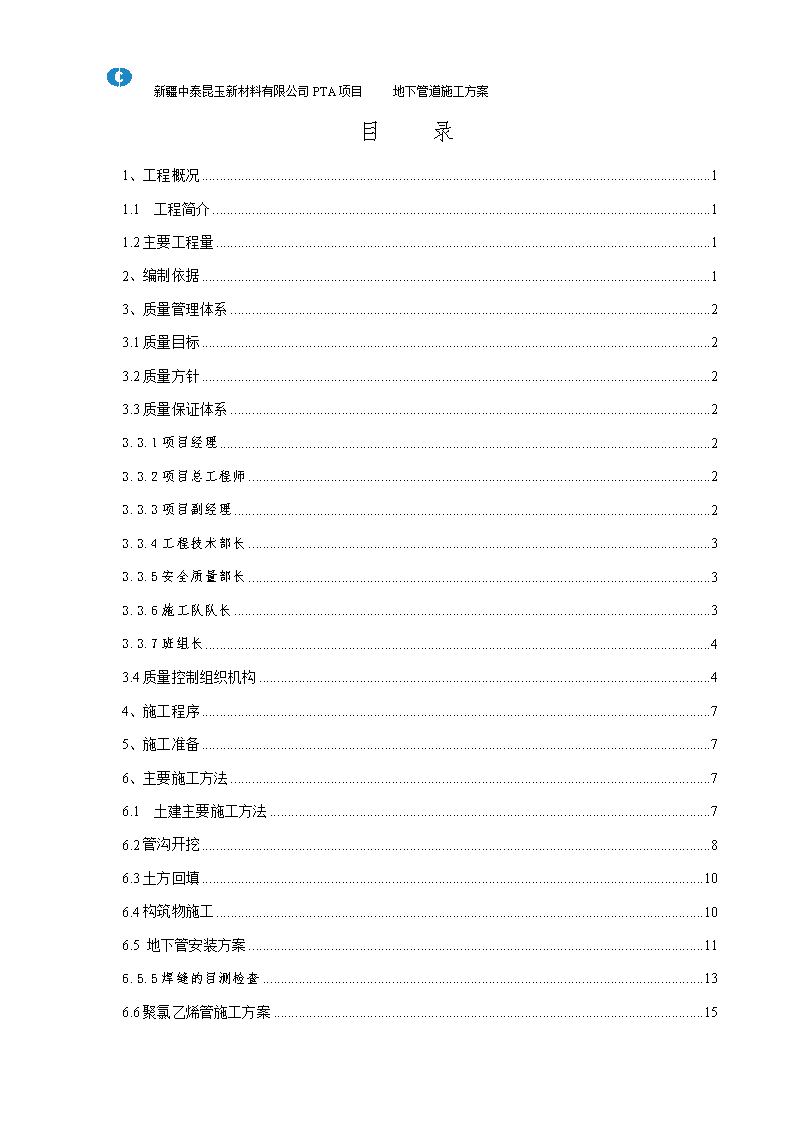

'新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案新疆中泰昆玉新材料有限公司年产120万吨精对苯二甲酸（PTA）项目地下管道施工方案编制：审核：批准：会签：安全：质量： 新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案中国化学工程第十三建设有限公司2017年9月3日 新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案目录1、工程概况11.1工程简介11.2主要工程量12、编制依据13、质量管理体系23.1质量目标23.2质量方针23.3质量保证体系23.3.1项目经理23.3.2项目总工程师23.3.3项目副经理23.3.4工程技术部长33.3.5安全质量部长33.3.6施工队队长33.3.7班组长43.4质量控制组织机构44、施工程序75、施工准备76、主要施工方法76.1土建主要施工方法76.2管沟开挖86.3土方回填106.4构筑物施工106.5地下管安装方案116.5.5焊缝的目测检查136.6聚氯乙烯管施工方案15 新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案7.质量保证措施178.安全环境措施178.1人员防护安全保证措178.2施工现场文明施工安全环境措施189.主要施工机具准备计划1810、施工现场应急救援预案1811触电事故应急预案2012中毒事故应急预案2013中暑事故应急预案2113.1中暑事故发生的可能性2113.2应急方案2114火灾和爆炸事故应急预案2114.1火灾和爆炸事故发生的地点和可能性2114.2火灾和爆炸事故的应急设施、设备和定期检查2114.3应急方案2115工程施工进度计划及保证措施2216施工进度计划2217工期保证措施2217.1工期保证措施的实施及调整22附件一：施工进度计划表24附件二：现场布置平面图25附件三劳动力安排计划表：26附件四：主要施工机械设备表27 新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案1、工程概况1.1工程简介项目名称：新疆中泰昆玉新材料有限公司年产120万吨精对苯二甲酸（PTA）项目-地下管网建设单位：新疆中泰昆玉新材料有限公司监理单位：山东齐鲁石化工程有限公司本工程施工范围为新疆中泰昆玉新材料有限公司年产120万吨精对苯二甲酸（PTA）项目-地下管网，该工程包括工业原水系统、消防给水系统、雨水排水系统等。1.2主要工程量主要工程量序号系统名称数量（米）材质1工业原水系统1188碳钢2消防给水系统9967碳钢3雨水排水系统9084聚乙烯双壁波纹管2、编制依据《工业金属管道工程施工规范》GB50235—2010《工业金属管道工程施工质量验收规范》GB50184—2011《现场设备、工业管道焊接工程施工规范》（GB50236—2011）《石油化工给排水管道工程施工及验收规范》（SH3533—2003）《给排水管道工程施工及验收规范》（GB50268—2008）《石油化工涂料防腐蚀工程施工技术规程》（SH/T3606—2011）《石油化工涂料防腐蚀工程质量验收规范》（SH/T3548—2011）34 新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案《施工现场安全用电安全技术规范》(JGJ46—2012)3、质量管理体系3.1质量目标质量目标：交工验收的质量评定达到合格且质量评定得分90分（含）以上；竣工验收的质量评定达到优良。3.2质量方针以人为本，遵规守纪，信守合同，以优良的工程质量，周到的服务赢得用户信任。3.3质量保证体系建立健全质量保证体系，详见“质量保证体系图”，全面推行ISO9002系列标准，强化全员质量管理，认真制订并落实与工程质量有关的各职能部门的工作职责。3.3.1项目经理3.3.1.1对履行施工承包合同所要求的工程质量和实现合同目标负全责。3.3.1.2按“施工组织设计”合理配置资源，组织均衡生产，防止因组织安排不当，影响工程质量。3.3.1.3定期检查计量支付，召开“工程例会”，分析施工质量、进度情况，发现问题，及时采取有效的纠正措施，奖优罚劣，促进工程质量的提高。3.3.1.4定期检查下级履行职责情况。34 新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案3.3.2项目总工程师3.3.2.1协助项目经理工作，对分管工作负责。3.3.2.2组织编写“实施性施工组织设计”、项目《质量计划》及主要工序的作业指导书。3.3.2.3.协助项目经理按“施工组织设计”组织生产，及时调整施工计划、优化施工方案，保质、按期完成任务。3.3.2.4加强技术管理基础工作，积极采用“四新”成果，推进技术进步与提高工程质量相结合。3.3.2.5定期组织施工检查，对发现的问题及时采取措施，并验证效果。3.3.3项目副经理3.3.3.1协助项目经理工作，对分管工作负责。3.3.3.2负责审核物资(设备)供应计划、施工进度计划，经项目经理批准后实施。3.3.3.3负责组织编制工程成本管理等方面情况资料，供“工程例会”分析研究。3.3.3.4负责对分管部门工作情况检查。3.3.4工程技术部长3.3.4.1负责编制“实施性施工组织设计”，根据工程实际，制定切实可行的施工方案。3.3.4.1定期会同有关部门对“施组”执行情况进行检查，对存在问题采取纠正和预防措施，并验证其有效性。3.3.4.1完善施工技术管理，做好设计变更，加强职工培训教育，提高全员技术素质。3.3.4.1负责编制特殊过程和关键过程的施工作业指导书，报项目总工批准后下发执行。3.3.4.1负责在缺陷责任期内组织对工程缺陷修复，并对修复情况进行检查。3.3.4.1按规定组织完成交接桩、复测、放样工作，并定期检查、复核和竣工复测，做好向施工队技术交底工作，确保工程按设计要求和质量标准施工。34 新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案3.3.4.1组织做好测量仪器、工具的管理和校验工作，确保测量结果精确有效，并做好各种施工资料的收集、整理和归档工作，组织编制竣工文件，并按时验交。3.3.5安全质量部长3.3.5.1按国家有关法律法规和甲方的有关规定，定期对施工现场、工程质量进行检查，确保达到国家有关的质量标准，以保证施工顺利进行。3.3.5.2按甲方要求和有关法规，建立相应安全、质量管理制度，并督促执行。按ISO9002标准《质量计划》和公路施工规范、质量检验评定标准，对施工质量进行检查和对测量队测量结果进行审查和核定。3.3.5.3定期进行安全、质量教育，提高全体职工的安全、质量意识。督促各单位对特种作业人员进行培训取证，监督检查特殊工种持证上岗情况。负责对质量检查中发现的问题进行统计分析，制定纠正和预防措施，并进行跟踪验证。3.3.5.4定期检查质量体系的运行情况，对质量体系的有效性和适宜性做出正确评价，提出完善或改进意见，确保工程质量持续提高。3.3.5.5参与质量事故的原因分析，并对采取的纠正措施进行跟踪验证。3.3.5.6做好试验资料的收集、分类和归档。3.3.6施工队队长3.3.6.1对所承担的全部工程质量负全责，是工程质量的主要责任人。负责组织“工程任务单”的填发、审批、检查和验收。3.3.6.2做好施工组织安排，确保按质、按量、按期完成“施工计划”。3.3.6.3负责督促检查施工现场管理，严肃劳动纪律，创造适宜的施工生产环境，建立激励机制，充分发挥全员积极性。3.3.6.4检查职工持证上岗情况，保证从事特种作业的人员持证上岗率达到100%。3.3.6.5按月考核施工计划完成情况、安全质量和成本控制情况，及时总结经验，对存在问题采取纠正措施，不断提高施工管理水平，提高工程质量。3.3.7班组长34 新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案3.3.7.1组织班组人员按施工队下达的“工程任务单”组织施工，按质、按量、按期完成施工任务。3.3.7.2在交接班时，做好对下一班组的交接工作，填写交接班质量记录。3.3.7.3施工期间，监督检查班组员工是否按规定正确操作。3.4质量控制组织机构3.4.1质量控制组织机构图建立健全质量管理组织机构，成立以项目经理为组长，总工程师为副组长的质量管理领导小组，全面负责本项目质量管理工作，其主要职责是：确保国家、行业、建设、监理等关于工程质量方针、条例、规定和要求的落实，确保本标段质量保证体系的有效运行，定期对工程质量和创优规划进行检查评比和指导。34 新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案十三化建新疆中泰昆玉PTA项目经理部质量工作领导小组组长:项目经理副组长:施工经理、项目总工安全科质检科供应科技术科施工队质量管理组织机构框图彻井作业小组试验作业小组开挖回填作业班组测量作业小组井安装作业小组回填作业小组木工作业班组管道焊接作业小组检测作业小组焊口防腐剂作业小组管道安装作业小组质量科质量管理组织机构图从组织上确保质量目标的实现。项目经理部设安全质量部，配备专职质量检验工程师，工程队设专职质量检验员，工班设兼职质量检验员。组建精干高效的试验和测量队伍，配备必要的检测、试验仪器设备，在原材料控制、施工过程控制、竣工工程质量检验评定等各个环节，实施施工全过程测量和试验控制，对施工全过程进行质量检查，在施工过程中自下而上按照“跟踪检测”、“复检”、“抽检”实施检测工作。3.4.2质量工作管理制度3.4.2.1质量自检制度34 新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案项目经理部质量领导小组项目部总工程师安全质量部质检工程师施工队质检人员班组质检员工程质量自检体系本标段工程实行项目经理部、队两级自检制度，选派具有类似施工经验和取得相应资格的质量检验工程师担任本标段工程检查工作，建立完善的质量自检体系和自检制度，使工程质量始终处于受控状态。工程队内部严格执行“自检、互检、交接检”的“三检制”，检查中发现的问题及时纠正处理，并由队质量检验员记入工程日志。经常进行定期或不定期检查、评比及总结经验，通报工程质量情况。工程质量自检体系详见“工程质量自检体系图”。3.4.2.2开竣工检查制度3.4.2.2.1设计文件、施工图纸经审核无误后才能报送开工报告，申请开工。3.4.2.2.2提前先进行详细技术交底和测量放线，对特殊作业、关键工序编写施工作业指导书。3.4.2.2.3核对工程各细部尺寸，掌握设计意图、领会质量标准要求，严格按设计文件和规范、验收标准组织施工。3.4.2.2.4各种质量记录齐全、规整、清晰且符合要求。3.4.2.2.5工程竣工验收前，工程技术部组织有关人员将施工设计图、变更施工设计图的设计情况与实际施工量进行分部分项工程对照，找出设计与施工的量差，按施工类别列表造册，指定专人负责落实欠量工程的实施，做到设计与施工相符。3.4.2.2.6工程验收前，工程技术部主动与建设单位、工程验收接管单位取得联系，掌握验收程序、验收质量标准、接管单位的具体要求，逐项列表参照对比。及时组织技术人员进行竣工资料的编写，组装成册归档。3.4.2.2.7完备各类工程检查证、试验报告单、工程日志以及构成工程实体的材料合格证，并将各项资料按工程类别分类整理、归档。34 新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案3.4.2.2.8组织内部工程预验，项目经理部成立竣工验收领导小组对本标段工程进行预验，针对工程预验提出的施工缺陷，结合工程类别提出整治的方法、措施、标准和时间并按工程项目分别落实到具体人员，施工完毕后，施工负责人员提出预验报告，验收小组进行复验。4、施工程序施工图纸会审→编制施工技术措施→施工现场准备→机具材料准备→到货材料检验→技术交底→测量放线→沟槽开挖→管道垫层→管道铺设→管道安装→附属构筑物施工→水压试验→沟槽回填→给水管冲洗→工程验收5、施工准备5.1仔细看图，对图纸进行自审、各专业互审，充分了解设计意图，施工过程中的技术难点，做好图纸自审记录，组织图纸会审。5.2编制施工方案，在工程开工之前，对施工人员进行技术交底，并办理动土证。5.3结合本工程的特点，做好职工进场安全教育及培训工作，并办理相关证件等事宜。5.4施工场地内，场地平整，交通方便，无建筑障碍物,通水通电通路，场地平整等工作已经完成。施工机具及各施工队（土建、安装、检测）到位。6、主要施工方法6.1土建主要施工方法本次土建工程施工主要包括地下管线施工测量、管沟槽土方开挖回填、构筑物施工、管道安装、管道水压试验或闭水试验。沟槽开挖、回填以及与检查井的连接等要求见国家标准设计图集进行管道施工。管线施工按本技术标准相关章节要求作业。6.1.1施工测量仪器选择：序号名称型号规格数量单位备注1全站仪2"级1台34 新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案2经纬仪J22台3水准仪DS12台4检校钢尺100m2把5塔尺5m各2把6.1.2管线测量程序：施工测量技术准备→现场踏勘→管线施测方案准备→管线施测放样→水准测量。6.1.2.1桩定管线的起点、终点和转折点，根据管线起点、转折点和终点的设计坐标，计算并确定这些点位与控制点之间的坐标关系、方位、距离。定桩及放线：管线中心定出后，应根据中心线的位置和管沟槽开挖宽度，在地面上撒灰线标明开挖边线。6.1.2.2水准测量：为施工测量使用方便，从永久性水准点处，引测临时性水准点，其精度满足规范规定。水准点闭合误差不大于4mm/Km。由于本次地下管线（网）较长，因此在沿管线方向每隔200—300米加密敷设临时水准点。临时水准点测设时（按规定测闭合回路，其精度符合规范要求），然后根据附近的临时水准点，用水准仪测出中心线上，标高并用铁钉标注及作详细高程测记录。6.1.2.3管线测量精度要求：A、距离测量误差为1/2000。B、水准测量闭合差为8n1/2（n为测站），用经纬仪引测轴线，其夹角C、闭合差≦10"。34 新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案6.2管沟开挖6.2.1管沟开挖程序：施工准备→测量放线→沟槽土方开挖→槽底清理→管道施工→管侧距管顶500mm回填→上部回夯填土→余土外运。6.2.2管沟开挖原则：相邻沟槽开挖时，应遵循先深后浅原则。6.2.3本工程沟槽土方开挖，采用机械挖土，人工清槽底的滚动推进法施工。机械开挖槽根据实际情况放坡，工作面0.5m，挖掘机弃土应将土堆放沟槽一侧，距沟槽边1m。6.2.4挖土要求：6.2.4.1开挖出的土方，在现场有条件堆放时，除预留出的回填土外，余土一次性运至弃土处，避免二次搬运。6.2.4.2土方开挖按总计划进度要求，分段滚动推进完成。6.2.4.3机械开挖时不得超过基底标高。应在基底预留20mm-30mm厚的土层由人工清挖。6.2.4.4沟槽分段挖好后，应及时组织业主、监理、设计单位进行验槽，当设计确认后，方可进行下道工序，即砂石回填施工。6.2.4.5管道沟槽底部的开挖宽度宜按下式计算，当沟槽底部设置排水沟时，宜适当加宽。BH=Dh+2（b1+b2）式中：BH——管道沟槽底部的开挖宽度，mm；Dh——管道结构的外缘宽度，mm；b1——管道一侧的工作面宽度，mm；B2——管道一侧的支撑厚度，取150—200mm。表1管道一侧的工作面宽度单位：mm管道一侧的工作面宽度b134 新疆中泰昆玉新材料有限公司PTA项目地下管道施工方案管道结构的外缘宽度Dh非金属管道金属管道≤500400300500
