污水管道施工工艺 4页

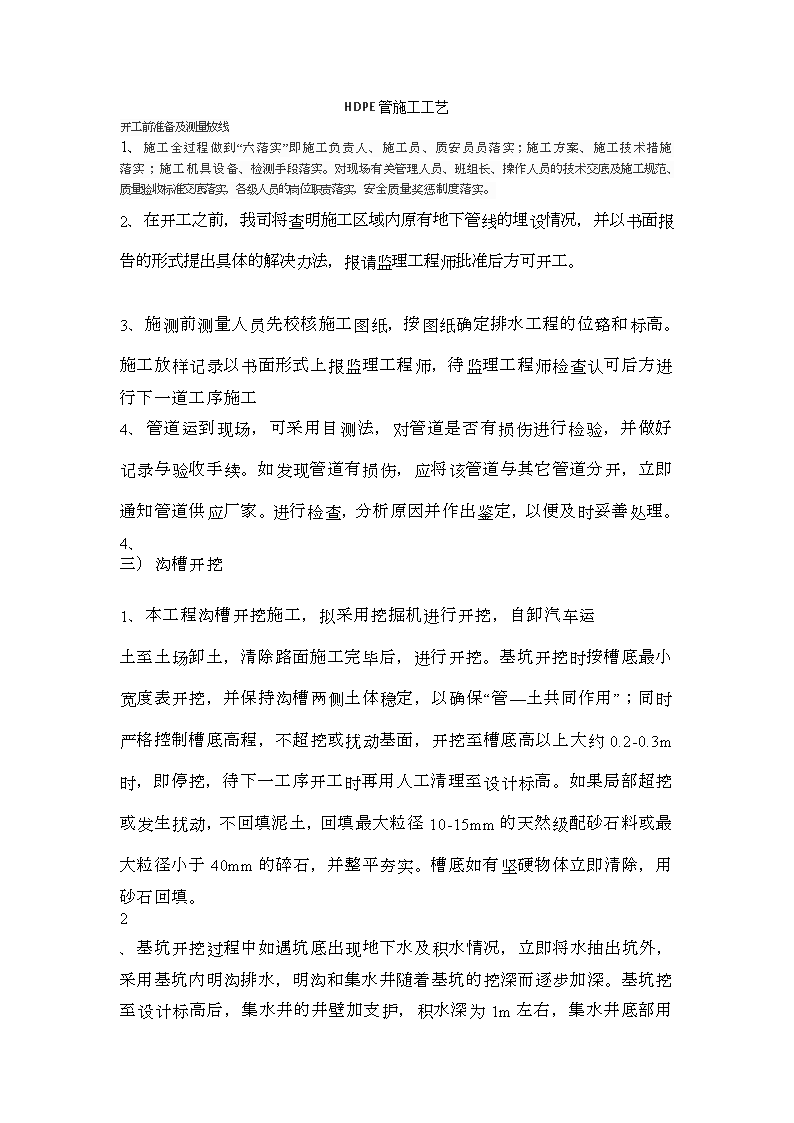

'HDPE管施工工艺开工前准备及测量放线1、施工全过程做到“六落实”即施工负责人、施工员、质安员员落实；施工方案、施工技术措施落实；施工机具设备、检测手段落实。对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。2、在开工之前，我司将查明施工区域内原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。3、施测前测量人员先校核施工图纸，按图纸确定排水工程的位臵和标高。施工放样记录以书面形式上报监理工程师，待监理工程师检查认可后方进行下一道工序施工4、管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续。如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应厂家。进行检查，分析原因并作出鉴定，以便及时妥善处理。4、三）沟槽开挖1、本工程沟槽开挖施工，拟采用挖掘机进行开挖，自卸汽车运土至土场卸土，清除路面施工完毕后，进行开挖。基坑开挖时按槽底最小宽度表开挖，并保持沟槽两侧土体稳定，以确保“管—土共同作用”；同时严格控制槽底高程，不超挖或扰动基面，开挖至槽底高以上大约0.2-0.3m时，即停挖，待下一工序开工时再用人工清理至设计标高。如果局部超挖或发生扰动，不回填泥土，回填最大粒径10-15mm的天然级配砂石料或最大粒径小于40mm的碎石，并整平夯实。槽底如有坚硬物体立即清除，用砂石回填。2 、基坑开挖过程中如遇坑底出现地下水及积水情况，立即将水抽出坑外，采用基坑内明沟排水，明沟和集水井随着基坑的挖深而逐步加深。基坑挖至设计标高后，集水井的井壁加支护，积水深为1m左右，集水井底部用粗砂、细碎石、粗碎石作反滤层，反滤层施工按规范做好，既防止集水井井壁坍塌，又避免泥沙堵塞管道。3、因交通条件，施工环境或施工操作的需要，基坑两侧不能堆土时，在适当的地点另选堆土位臵，并做到随挖随运。对挖出的烂泥、淤泥立即用车运走，以免阻占施工场地，影响现场文明施工。4、基坑开挖后排水管施工连续进行尽快完成，以减少现场交通的阻碍施工中防止地面水流入沟坑内造成塌方或基土的破坏。挖出的土方不在坑边堆放，远离基坑边线1.5m。另外挖出的土方不得覆盖、堵塞原地面排水沟或市政设施井及测量控制井位。四）沟槽支护本标段排水、排污管道埋深较浅，沟槽开挖在碎石桩施工后进行，施工时均采用放坡开挖，坡度为1.1.。场区地下水较多的地方，采用挖排水沟加集水井和污水泵排水的施工排水措施。五）管道施工1）当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施2）不同管径的管道堆放时，应把大而重的放下边，轻的放上边，管道两侧用木楔或木板挡住。堆放时注意底层管道的承重能力，变形不得大于5%。3）HDPE大径塑管最高使用温度为45℃，夏季高温季节，应避免日光曝晒，并保持管间的空气流通，以防温度升高。4/管道存放过程中，应严格做好防水措施，严禁在管道附近有长期明火。5）短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。 7）上下叠放运输，其高度不应超过2米。车、船与管道接触处，要求平坦，并用柔韧的带子或绳子将其固定在运输工具上，防止滚动和碰撞。2、管道基础1）基坑开挖至设计标高，复测无误后，经现场监理工程师验收合格后方可进行基底垫层的施工。管道基础采用垫层基础，其厚度应符合设计要求。一般土质较好地段，槽底只需铺一层粗砂垫层，其厚度为0.1m，对软土地基或槽底位于地下水位以下时，采用200mm厚、颗粒尺寸为5-40mm的碎石或砾石砂铺筑，其上用50mm厚黄砂（中粗）垫层整平，基础宽度与槽底同宽。2）基础夯实紧密，表面平整。管道基础的接口部位应予留凹槽以便接口操作。接口完成后，随即用相同材料填筑密实。管道安装1）根据管径大小、沟槽和施工机具装备情况，确定人工或机械将管道放入沟槽。下管时要采用可靠的软带吊具，平稳下沟，不得在沟壁与沟底激烈碰撞，以防管道损坏。同一批次的产品下管时注意按厂家提供的管段编号顺序下管。22））待用的管材按产品标准逐支进行质量检验，不符合标准不使用，并做好记号，另行处理。3）下管用人工或起重机吊装进行。人工下管时，由地面人员将管材传递给沟槽内的施工人员，对放坡开挖的沟槽也可用非金属绳系住管身两端，保持管身平衡均匀溜放至沟槽内，严禁将管材由槽顶边滚入槽内；起重机下管吊装时，用非金属绳索扣系住，不串心吊装。 1）管材接口前，先检查橡胶圈是否配套完好，确认橡胶圈安放位臵及插口的插入深度2）接口时，先将承口内壁清理干净，并在承口及插口橡胶圈上涂润滑剂（首选硅油），然后将承插口端面的中心轴线对齐。3）为防接口合拢时已排设管道轴线位臵移动，采用稳管措施。具体方法可在编织袋内灌满黄砂，封口后压在已排设管道的顶部，其数量视管径大小而异。管道接口后，复核管道的高程和轴线位臵使其符合要求。7*雨季施工时采取防止管材漂浮措施。先回填到管顶以上一倍管以上的高度。管安装完毕尚未回填土时一旦遭到水泡，进行管中心线和管底高程复测和外观检查，如发现位移、漂浮、拔口现象，立即返工处理。8）在管道铺设过程中，若发现管道损坏，应将损坏的管道整根更换，重新铺设。'
