市政给排水施工图设计说明 3页

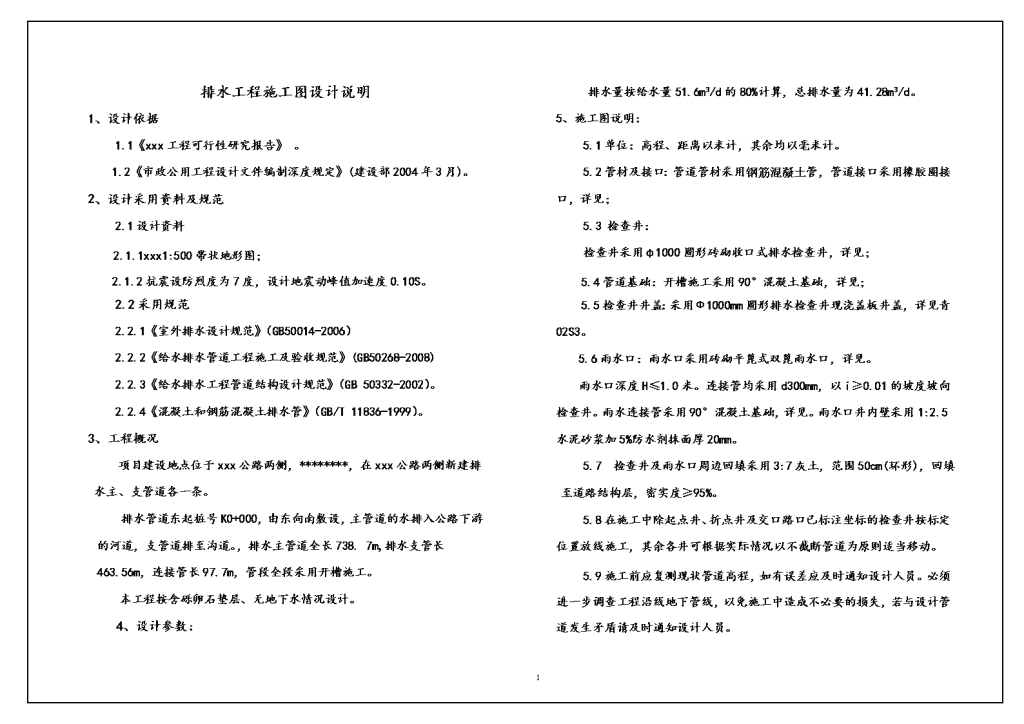

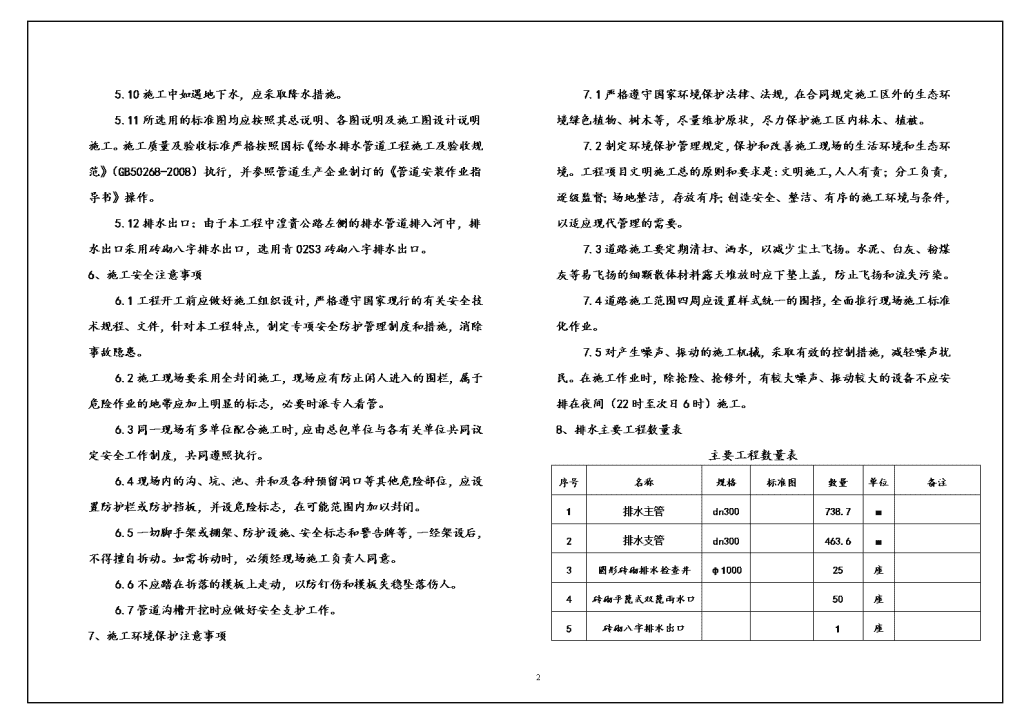

排水工程施工图设计说明1、设计依据1.1《xxx工程可行性研究报告》。1.2《市政公用工程设计文件编制深度规定》(建设部2004年3月)。2、设计采用资料及规范2.1设计资料2.1.1xxx1:500带状地形图；2.1.2抗震设防烈度为7度，设计地震动峰值加速度0.10S。2.2采用规范2.2.1《室外排水设计规范》（GB50014-2006）2.2.2《给水排水管道工程施工及验收规范》(GB50268-2008)2.2.3《给水排水工程管道结构设计规范》（GB50332-2002）。2.2.4《混凝土和钢筋混凝土排水管》（GB/T11836-1999）。3、工程概况项目建设地点位于xxx公路两侧，********，在xxx公路两侧新建排水主、支管道各一条。排水管道东起桩号K0+000，由东向南敷设，主管道的水排入公路下游的河道，支管道排至沟道。，排水主管道全长738.7m,排水支管长463.56m，连接管长97.7m，管段全段采用开槽施工。本工程按含砾卵石垫层、无地下水情况设计。4、设计参数：排水量按给水量51.6m3/d的80%计算，总排水量为41.28m3/d。5、施工图说明：5.1单位：高程、距离以米计，其余均以毫米计。5.2管材及接口：管道管材采用钢筋混凝土管，管道接口采用橡胶圈接口，详见；5.3检查井：检查井采用φ1000圆形砖砌收口式排水检查井，详见；5.4管道基础：开槽施工采用90°混凝土基础，详见；5.5检查井井盖：采用Ф1000mm圆形排水检查井现浇盖板井盖，详见青02S3。5.6雨水口：雨水口采用砖砌平篦式双篦雨水口，详见。雨水口深度H≤1.0米。连接管均采用d300mm，以i≥0.01的坡度坡向检查井。雨水连接管采用90°混凝土基础，详见。雨水口井内壁采用1:2.5水泥砂浆加5%防水剂抹面厚20mm。5.7检查井及雨水口周边回填采用3:7灰土，范围50cm(环形)，回填至道路结构层，密实度≥95%。5.8在施工中除起点井、折点井及交口路口已标注坐标的检查井按标定位置放线施工，其余各井可根据实际情况以不截断管道为原则适当移动。5.9施工前应复测现状管道高程，如有误差应及时通知设计人员。必须进一步调查工程沿线地下管线，以免施工中造成不必要的损失，若与设计管道发生矛盾请及时通知设计人员。3\n5.10施工中如遇地下水，应采取降水措施。5.11所选用的标准图均应按照其总说明、各图说明及施工图设计说明施工。施工质量及验收标准严格按照国标《给水排水管道工程施工及验收规范》（GB50268-2008）执行，并参照管道生产企业制订的《管道安装作业指导书》操作。5.12排水出口：由于本工程中湟贵公路左侧的排水管道排入河中，排水出口采用砖砌八字排水出口，选用青02S3砖砌八字排水出口。6、施工安全注意事项6.1工程开工前应做好施工组织设计，严格遵守国家现行的有关安全技术规程、文件，针对本工程特点，制定专项安全防护管理制度和措施，消除事故隐患。6.2施工现场要采用全封闭施工，现场应有防止闲人进入的围栏，属于危险作业的地带应加上明显的标志，必要时派专人看管。6.3同一现场有多单位配合施工时，应由总包单位与各有关单位共同议定安全工作制度，共同遵照执行。6.4现场内的沟、坑、池、井和及各种预留洞口等其他危险部位，应设置防护栏或防护挡板，并设危险标志，在可能范围内加以封闭。6.5一切脚手架或棚架、防护设施、安全标志和警告牌等，一经架设后，不得擅自拆动。如需拆动时，必须经现场施工负责人同意。6.6不应踏在拆落的模板上走动，以防钉伤和模板失稳坠落伤人。6.7管道沟槽开挖时应做好安全支护工作。7、施工环境保护注意事项7.1严格遵守国家环境保护法律、法规，在合同规定施工区外的生态环境绿色植物、树木等，尽量维护原状，尽力保护施工区内林木、植被。7.2制定环境保护管理规定，保护和改善施工现场的生活环境和生态环境。工程项目文明施工总的原则和要求是:文明施工,人人有责；分工负责，逐级监督；场地整洁，存放有序；创造安全、整洁、有序的施工环境与条件，以适应现代管理的需要。7.3道路施工要定期清扫、洒水，以减少尘土飞扬。水泥、白灰、粉煤灰等易飞扬的细颗散体材料露天堆放时应下垫上盖，防止飞扬和流失污染。7.4道路施工范围四周应设置样式统一的围挡，全面推行现场施工标准化作业。7.5对产生噪声、振动的施工机械，采取有效的控制措施，减轻噪声扰民。在施工作业时，除抢险、抢修外，有较大噪声、振动较大的设备不应安排在夜间（22时至次日6时）施工。8、排水主要工程数量表主要工程数量表序号名称规格标准图数量单位备注1排水主管dn300738.7m2排水支管dn300463.6m3圆形砖砌排水检查井φ100025座4砖砌平篦式双篦雨水口50座5砖砌八字排水出口1座3\n3
