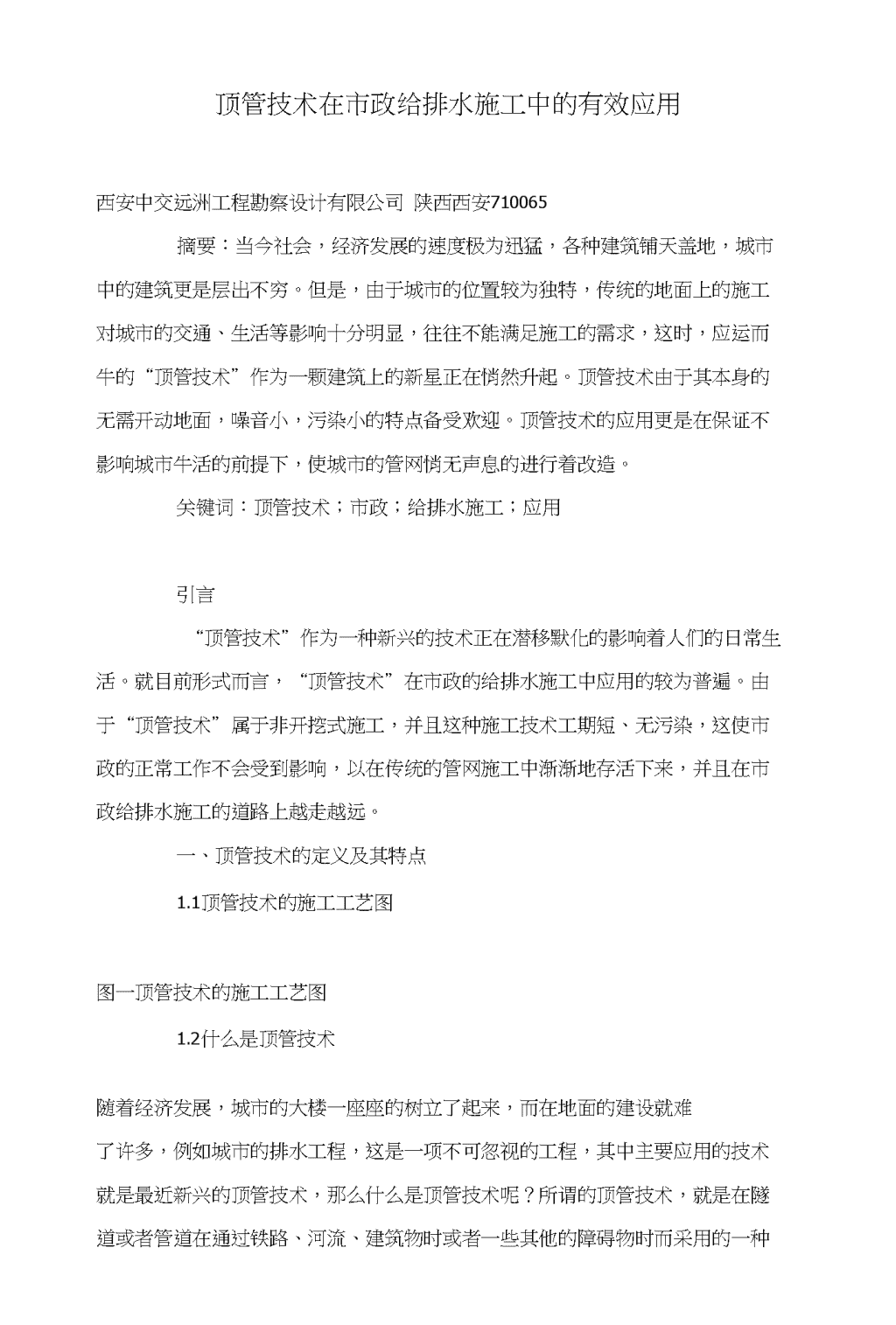

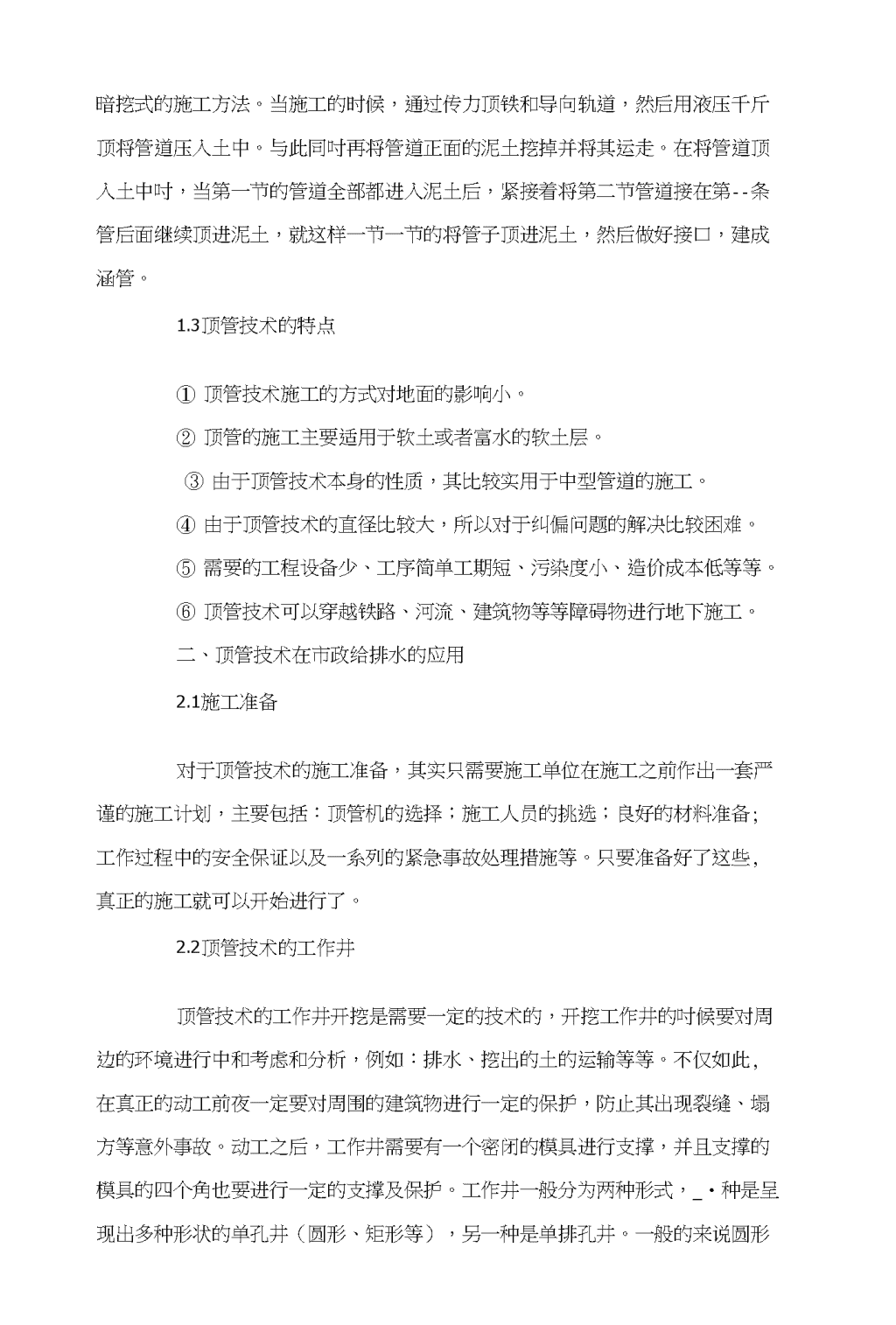

顶管技术在市政给排水施工中的有效应用西安中交远洲工程勘察设计有限公司陕西西安710065摘要：当今社会，经济发展的速度极为迅猛，各种建筑铺天盖地，城市中的建筑更是层出不穷。但是，由于城市的位置较为独特，传统的地面上的施工对城市的交通、生活等影响十分明显，往往不能满足施工的需求，这时，应运而牛的“顶管技术”作为一颗建筑上的新星正在悄然升起。顶管技术由于其本身的无需开动地面，噪音小，污染小的特点备受欢迎。顶管技术的应用更是在保证不影响城市牛活的前提下，使城市的管网悄无声息的进行着改造。关键词：顶管技术；市政；给排水施工；应用引言“顶管技术”作为一种新兴的技术正在潜移默化的影响着人们的日常生活。就目前形式而言，“顶管技术”在市政的给排水施工中应用的较为普遍。由于“顶管技术”属于非开挖式施工，并且这种施工技术工期短、无污染，这使市政的正常工作不会受到影响，以在传统的管网施工中渐渐地存活下来，并且在市政给排水施工的道路上越走越远。一、顶管技术的定义及其特点1.1顶管技术的施工工艺图图一顶管技术的施工工艺图1.2什么是顶管技术随着经济发展，城市的大楼一座座的树立了起来，而在地面的建设就难了许多，例如城市的排水工程，这是一项不可忽视的工程，其中主要应用的技术就是最近新兴的顶管技术，那么什么是顶管技术呢？所谓的顶管技术，就是在隧道或者管道在通过铁路、河流、建筑物时或者一些其他的障碍物时而采用的一种\n暗挖式的施工方法。当施工的时候，通过传力顶铁和导向轨道，然后用液压千斤顶将管道压入土中。与此同吋再将管道正面的泥土挖掉并将其运走。在将管道顶入土中吋，当第一节的管道全部都进入泥土后，紧接着将第二节管道接在第--条管后面继续顶进泥土，就这样一节一节的将管子顶进泥土，然后做好接口，建成涵管。1.3顶管技术的特点①顶管技术施工的方式对地面的影响小。②顶管的施工主要适用于软土或者富水的软土层。③由于顶管技术本身的性质，其比较实用于中型管道的施工。④由于顶管技术的直径比较大，所以对于纠偏问题的解决比较困难。⑤需要的工程设备少、工序简单工期短、污染度小、造价成本低等等。⑥顶管技术可以穿越铁路、河流、建筑物等等障碍物进行地下施工。二、顶管技术在市政给排水的应用2.1施工准备对于顶管技术的施工准备，其实只需要施工单位在施工之前作出一套严谨的施工计划，主要包括：顶管机的选择；施工人员的挑选；良好的材料准备;工作过程中的安全保证以及一系列的紧急事故处理措施等。只要准备好了这些,真正的施工就可以开始进行了。2.2顶管技术的工作井顶管技术的工作井开挖是需要一定的技术的，开挖工作井的吋候要对周边的环境进行中和考虑和分析，例如：排水、挖出的土的运输等等。不仅如此,在真正的动工前夜一定要对周围的建筑物进行一定的保护，防止其出现裂缝、塌方等意外事故。动工之后，工作井需要有一个密闭的模具进行支撑，并且支撑的模具的四个角也要进行一定的支撑及保护。工作井一般分为两种形式，_•种是呈现出多种形状的单孔井（圆形、矩形等），另一种是单排孔井。一般的来说圆形\n井的受力能力大于方形井并且大于矩形的受力。（图2为工作井的示意图）2.3设备安装在完成工作井的挖掘后，这吋要对进行安装，其中工作井的底（6）位置的抗压能力需要达到预期的80%的吋候才可以进行安装，在安装导轨的过程中,一定要确保导轨的偏差距离<=3mm,并且要保证导轨与管道成90&d昭角、平齐。最后，也就是导轨安装完成后要进行对其进行混凝土的浇筑工作，之后的日子，只需要等待开工时间。安装所需要的枕木必须保证规格全部相同，出现破损的情况必须换掉，枕木的尺寸一般情况下>；=2m,掩埋的间隔大多在0.6m左右为宜。所需的导轨都必须要焊接在一起，之后在枕木上固定死。需要重复检查，确保钢轨固定牢固方可。2.3顶管出洞顶管出洞是顶管施工中一个需要注意的问题。对于顶管出洞环节的处理应该从以下几点出发：①在插管之前应该先仔细检查管子的完整性，看一下否有纵向缝隙和破损的情况，以确保安全。②确保管子的表面光洁、平整，没有鼓泡的现象和凹陷的情况，而且端面要平直。③管子检查合格后采用起重机将管子吊到工作坑的导轨上就位，并且用起重机来进行试吊和检查工作，在保障其安全后再下管，确保下管吋没有施工人员在工作坑内。④将第一节管子放在导轨上面，然后对管子的前端、中心及后端的管底高程进行严密测量并确认安装合格后才可将管插进土中。2.4注入材料在顶管施工的过程中，需要的一项重要技术就是通过压注触变泥浆填充管道周围的空隙，形成一个保护套，起到一个支撑和减少地面下沉的作用。在施\n工过程里面，要先对顶管机头从尾部压浆，并要做到跟顶进工作同步进行，然后再在中续间及混凝土管道的相关适当部位进行跟踪补浆工作。2.5管道的顶进与纠偏顶进机的起始阶段，机头的方向主要是受到导轨安装的方向所控制，一方面是减少推进的速度，而另一方面的作用主要是不停地调整油缸纠偏和机头的纠偏。注浆和顶进是同时进行的，主要步骤是先注浆后顶进，保证管子的外围泥浆形成一个泥浆套，主要作用是减少阻力的作用。在顶进的这一过程中，尽量避免长时间注入泥浆，以此来保证管子外围形成一个完好的泥浆保护套。顶进的过程主要是根据顶力的变化来调整顶进的速度，最大的值不能超过50mm/min°管道在顶进到离工作井还有50cm的时候就卸载，把油缸和垫铁安装管节，然后在继续顶进。2.6顶进测量和竣工测量①顶进测量：测量的仪器固定安放在工作井的后部，并且在工作井里建立测量系统。在测量时一定要记住要勤测量，多调整以确保准确。每顶进一次测量仪要校正一次，每交接吋测量一次。在推进前需要制定推进，流电阻试验，接触面直流电阻为13μΩ,符合直流电阻试验要求。7发热的预防措施［4］7.1安装阶段在隔离开关的安装过程中，要严把质量关。重点关注重要部分如：刀闸结合部位入合情况及刀闸的同期性、螺丝紧固位置的松紧状况、弹簧受力是否均衡、接触面是否保持洁净并涂抹有导电脂等进行检查，同时严禁使用劣质导线、螺栓等材料。安装完毕后，必须进行冋路电阻测量、接触电阻测量等重点验收试验项目。7.2运行阶段运行人员进行操作时，要注意观察传动机构［5］是否灵活，操作机构是否正常，刀闸是否与操作机构和传动系统保持同步。操作完成后，运行工作人员要认真检查核实刀闸的合入情况，动静接触头的插入深度要符合操作要求、刀\n闸入合到位。设备运行中，要加强定期巡检，要借助望远镜查看导电触头有无变色、电晕及放电声；定期测温，对测温结果要做横向和纵向的比较，确保隔离开关的正常运行。7.3维护阶段隔离开关应定期开展检修工作，对于接触面要保证清洁干净，定时清除污物，如发生锈蚀和氧化现象，则用细砂纸对相应部分打磨干净，其他接触部分要检查是否接触良好，对于接触不良的位置要适当涂抹导电膏，螺旋连接紧固位置要检查是否拧紧，在有弹簧位置检查弹簧是否变形以及弹性是否有效，保证电网的安全稳定运行。8结束语220KV隔离开关在电力系统的安全稳定运行有着重要作用，只有充分了解了隔离开关可能出现的发热原因，并熟练掌握相应的预防处理措施，制订完整的安装、运行、维护规章制度，才能有效保证电网的安全可靠运行。参考文献：[1]张宗伟，卢昌宏.GW5-126型隔离开关触头烧损故障分析及对策[J]・高压电器，2011,47(2)[2]胡红光.隔离开关触头结构与发热原因分析[J]・高电压技术，2001,27(5)[3]李健.GW4-10型隔离开关故障现象及预防措施[J].甘肃科技，2010,(1)[4]梁方建，张道乾.GW5-110型隔离开关触头发热缺陷分析及检修处理[J]・高压电器，2008,(1)[5]GB1985-2004,高压交流隔离开关与接地开关[S]・作者简介：汪进春、电气点检、华能南京电厂检修部、210035＞现从事变配电检修工作。
