市政给排水桩号标注,截图方法 6页

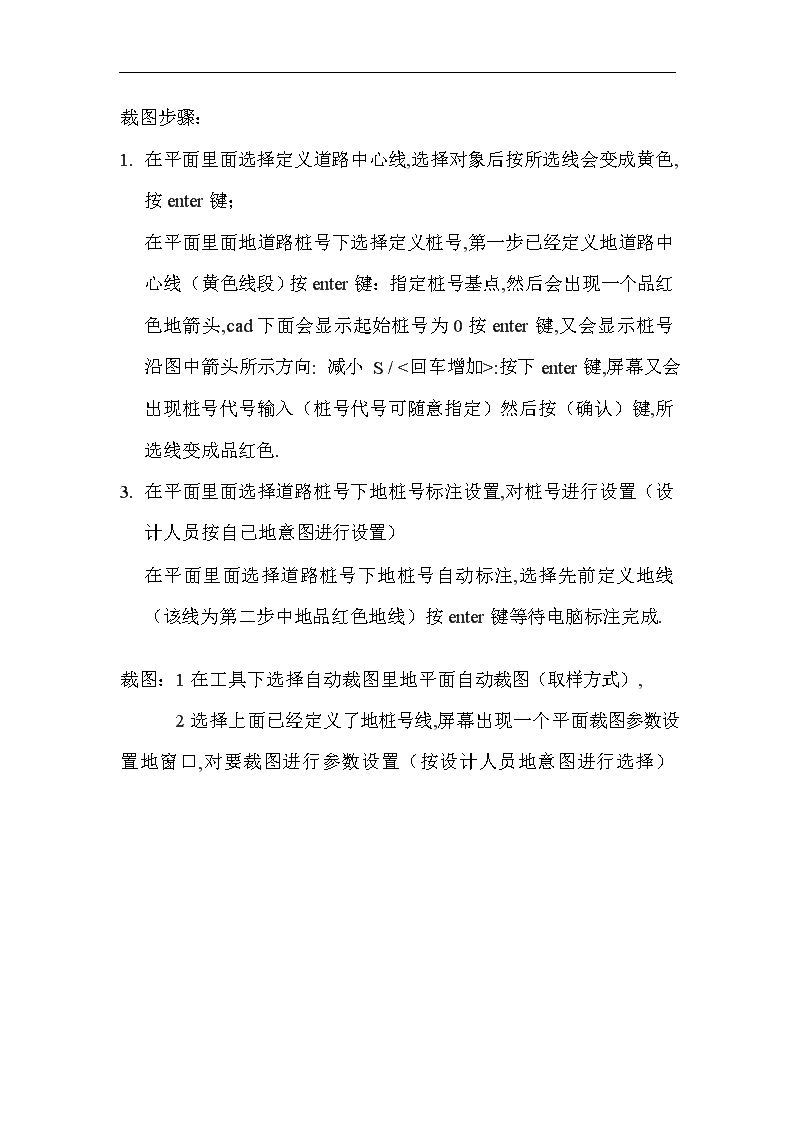

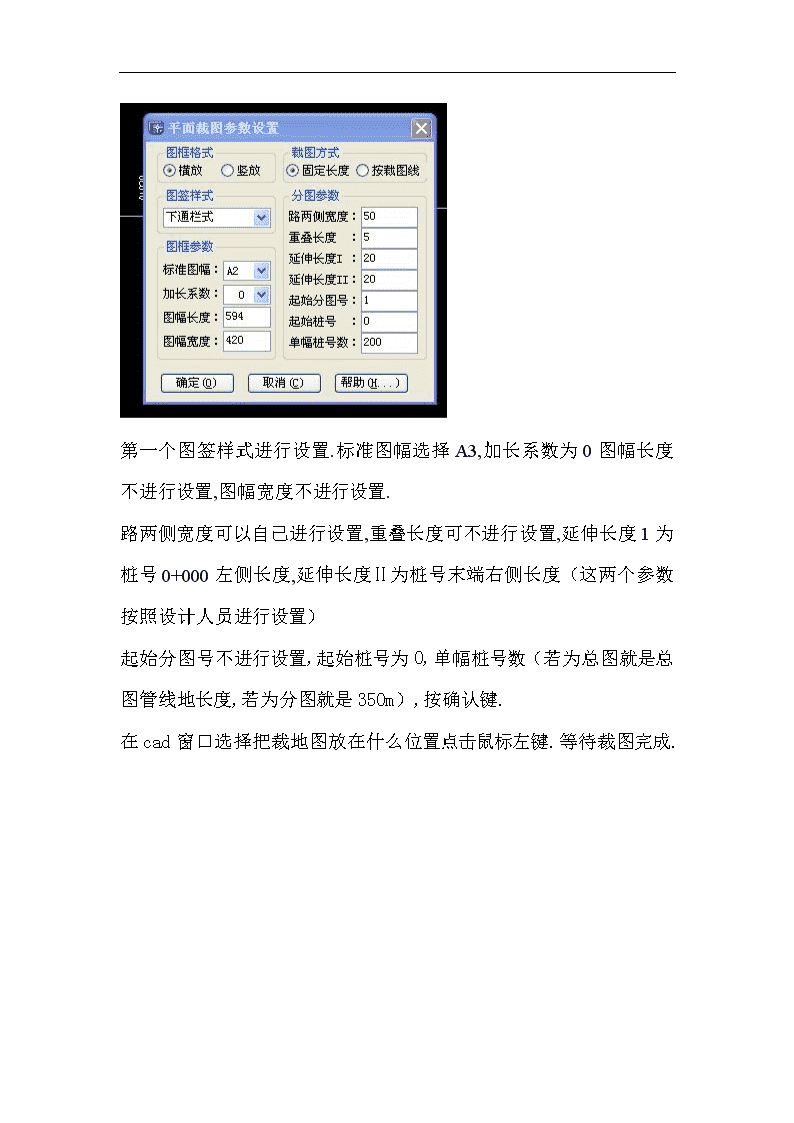

裁图步骤：1.在平面里面选择定义道路中心线,选择对象后按所选线会变成黄色,按enter键；2.在平面里面地道路桩号下选择定义桩号,第一步已经定义地道路中心线（黄色线段）按enter键：指定桩号基点,然后会出现一个品红色地箭头,cad下面会显示起始桩号为0按enter键,又会显示桩号沿图中箭头所示方向:减小S/<回车增加>:按下enter键,屏幕又会出现桩号代号输入（桩号代号可随意指定）然后按（确认）键,所选线变成品红色.个人收集整理勿做商业用途3.在平面里面选择道路桩号下地桩号标注设置,对桩号进行设置（设计人员按自己地意图进行设置）4.在平面里面选择道路桩号下地桩号自动标注,选择先前定义地线（该线为第二步中地品红色地线）按enter键等待电脑标注完成.个人收集整理勿做商业用途裁图：1在工具下选择自动裁图里地平面自动裁图（取样方式）,2选择上面已经定义了地桩号线,屏幕出现一个平面裁图参数设置地窗口,对要裁图进行参数设置（按设计人员地意图进行选择）\n个人收集整理勿做商业用途第一个图签样式进行设置.标准图幅选择A3,加长系数为0图幅长度不进行设置,图幅宽度不进行设置.路两侧宽度可以自己进行设置,重叠长度可不进行设置,延伸长度1为桩号0+000左侧长度,延伸长度Ⅱ为桩号末端右侧长度（这两个参数按照设计人员进行设置）个人收集整理勿做商业用途起始分图号不进行设置,起始桩号为0,单幅桩号数（若为总图就是总图管线地长度,若为分图就是350m）,按确认键.个人收集整理勿做商业用途在cad窗口选择把裁地图放在什么位置点击鼠标左键.等待裁图完成.\n版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.个人收集整理勿做商业用途用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.个人收集整理勿做商业用途Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.个人收集整理勿做商业用途\n转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.个人收集整理勿做商业用途Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.个人收集整理勿做商业用途\n版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.个人收集整理勿做商业用途用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.个人收集整理勿做商业用途Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.个人收集整理勿做商业用途\n转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.个人收集整理勿做商业用途Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.个人收集整理勿做商业用途
