市政专业《城市给排水工程技术》讲解2 7页

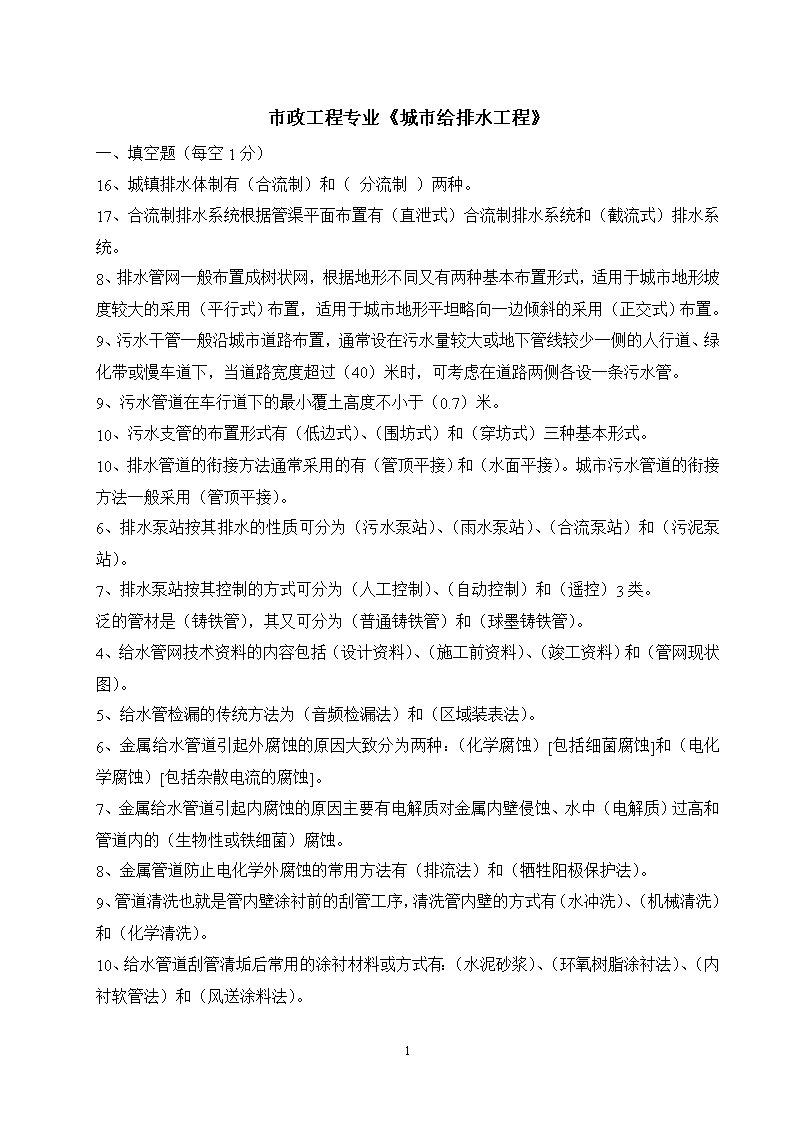

市政工程专业《城市给排水工程》一、填空题（每空1分）16、城镇排水体制有（合流制）和（分流制）两种。17、合流制排水系统根据管渠平面布置有（直泄式）合流制排水系统和（截流式）排水系统。8、排水管网一般布置成树状网，根据地形不同又有两种基本布置形式，适用于城市地形坡度较大的采用（平行式）布置，适用于城市地形平坦略向一边倾斜的采用（正交式）布置。9、污水干管一般沿城市道路布置，通常设在污水量较大或地下管线较少一侧的人行道、绿化带或慢车道下，当道路宽度超过（40）米时，可考虑在道路两侧各设一条污水管。9、污水管道在车行道下的最小覆土高度不小于（0.7）米。10、污水支管的布置形式有（低边式）、（围坊式）和（穿坊式）三种基本形式。10、排水管道的衔接方法通常采用的有（管顶平接）和（水面平接）。城市污水管道的衔接方法一般采用（管顶平接）。6、排水泵站按其排水的性质可分为（污水泵站）、（雨水泵站）、（合流泵站）和（污泥泵站）。7、排水泵站按其控制的方式可分为（人工控制）、（自动控制）和（遥控）3类。泛的管材是（铸铁管），其又可分为（普通铸铁管）和（球墨铸铁管）。4、给水管网技术资料的内容包括（设计资料）、（施工前资料）、（竣工资料）和（管网现状图）。5、给水管检漏的传统方法为（音频检漏法）和（区域装表法）。6、金属给水管道引起外腐蚀的原因大致分为两种：（化学腐蚀）[包括细菌腐蚀]和（电化学腐蚀）[包括杂散电流的腐蚀]。7、金属给水管道引起内腐蚀的原因主要有电解质对金属内壁侵蚀、水中（电解质）过高和管道内的（生物性或铁细菌）腐蚀。8、金属管道防止电化学外腐蚀的常用方法有（排流法）和（牺牲阳极保护法）。9、管道清洗也就是管内壁涂衬前的刮管工序，清洗管内壁的方式有（水冲洗）、（机械清洗）和（化学清洗）。10、给水管道刮管清垢后常用的涂衬材料或方式有：（水泥砂浆）、（环氧树脂涂衬法）、（内衬软管法）和（风送涂料法）。7\n1、雨水管渠系统布置的总原则是（分散）和（直捷）原则，就近排入水体。2、城市雨水管渠系统是由（雨水口）、雨水管渠、（检查井）、（出水口）等构筑物组成的整套工程设施。3、道路通常是街区内地面径流的集中地，在每一集水流域的起端（100-200）米可以不设置雨水管渠。4、从排除地面径流的要求而言，道路纵坡最好在（0.3%~6%）范围内。5、街道两旁雨水口的间距，主要取决于街道纵坡、路面积水情况以及雨水口的进水量，一般为（）米。6、在雨水管渠设计流量确定时，一般认为在整个汇水面积上降雨是（）的。（均匀或不均匀）7、《室外排水设计规范》规定：在确定雨水集水时间时，设计暗管的集水时间公式为（t1+2t2）,设计明渠的集水时间公式为（t1+1.2t2）。二、简答题12、在排水规划设计时，应注意减少控制点管道的埋深，通常采用哪些措施？（8分）13、排水管道水力设计的要受哪些数据控制？（4分）14、何谓污水管道的设计管段？（4分）三、工程应用题（共100分）3、某肉类联合加工厂每天宰杀活牲畜258T，废水量标准8.2m³/t活畜,总变化系数1.8,三班制生产,每班8h,最大职工数860人,其中在高温及污染严重车间工作的职工占总数的40%,使用淋浴人数按85%计,其余60%的职工在一般车间工作,使用淋浴人数按30%计．工厂居住区面积9.5×104㎡,人口密度580人/104㎡,生活污水量标准160L/人·d,各种污水由管道汇集送至污水处理站,试计算该厂的最大时污水设计流量。（15分）解:7\n1、某城镇居住小区污水管网设计。该居住小区街坊总面积45hm2,人口密度为370cap/hm2,居民生活污水量定额为150L/(cap.d)；有两座公共建筑，火车站和公共浴室的污水设计流量分别为3.00L/s好4.00L/s；有两个工厂，工厂甲的生活、淋浴污水与工业废水总设计流量为25.00L/s，工厂乙的生活、淋浴污水与工业废水总设计流量为16.00L/s，全部污水统一送到污水厂处理。试计算该小区污水设计总流量。（10分）2、下图为某工厂工业废水干管平面图。图上注明各废水排除口的位置，设计流量以及各设计管段的长度，检查井处的地面标高，排除口1的管底标高为218.9m,其余各排除口的埋深均不得小于1.6m。该地区土壤无冰冻。要求列表进行干管的水力计算。（15分）7\n解：干管水力计算表管段编号管长L(m)设计流量L/s管径D㎜坡度I‰流速vm/s充满度降落量I·L(m)标高（m）埋设深度（m）h(m)地面水面管内底上端下端上端下端上端下端上端下端12345678910111213141516171~2743004.40.810.450.135220.5220.22~3743004.80.940.550.165220.2219.93~4503504.40.960.550.193219.9219.84~5263504.61.020.600.210219.8219.655~6594005.61.150.500.200219.65219.36~7504005.41.180.550.220219.3219.23、试根据下图所示的街坊平面图，计算管段设计流量，并绘出干管1-6的管道纵断面图。已知：人口密度为400人/104㎡；污水量标准为140L/人·d；街坊1为某工厂，工厂的生活污水和淋浴污水设计流量分别为8.24L/s和6.84L/s，生产污水设计流量为26.4L/s。街坊面积计算列于表中。表中带底纹的空格无需填写数据。（20分）7\n解：题中，人口密度为400人/10㎡，污水量标准为140L/人·d，则面积比流量为q：污水主干管设计流量计算表管段编号居住区生活污水量Q1集中流量设计流量L/s本段流量转输流量q2L/s合计平均流量L/s总变化系数Kz生活污水设计流量Q1（L/s）本段L/s转输L/s街坊面积104㎡比流量L/s·104㎡流量q1L/s134567891011121~22~327.83~418.44~55~638.47\n1、北京市某小区面积共220000㎡（22ha）,其中屋面面积占该地区总面积的30%，沥青道路面积占16%。级配碎石路面的面积占12%，非铺砌土路面占4%，绿地面积占38%。试计算该区的平均径流系数。（5分）2、雨水管道平面布置如图所示，图中个设计管段的本段汇水面积标注在图上，单位以10㎡计，假定设计流量均从管段起点进入。已知当重现期P=1a时，暴雨强度公式为：暴雨强度q=(㎜/min)。经计算，径流系数Ψ=0.6。取地面集水时间t=10min,折减系数m=2。各管段的长度、管内流速在表中体现。试求各管段的雨水设计流量为多少L/s？（计算至小数后一位）（15分）7\n解：汇水面积计算如下表：设计管段编号本段汇水面积10㎡转输汇水面积10㎡总汇水面积10㎡1-22-34-33-5各管段雨水设计流量计算如下表：t=10min;Ψ=0.6设计管段编号管长L(m)汇水面积F(10㎡)流速m/min管内雨水流行时间(min)集水时间t=t+2t暴雨强度q=(㎜/min)设计流量Q(L/s)t=∑1-212060.02-313072.04-320051.03-520072.07
