关于建筑给排水设计研究 7页

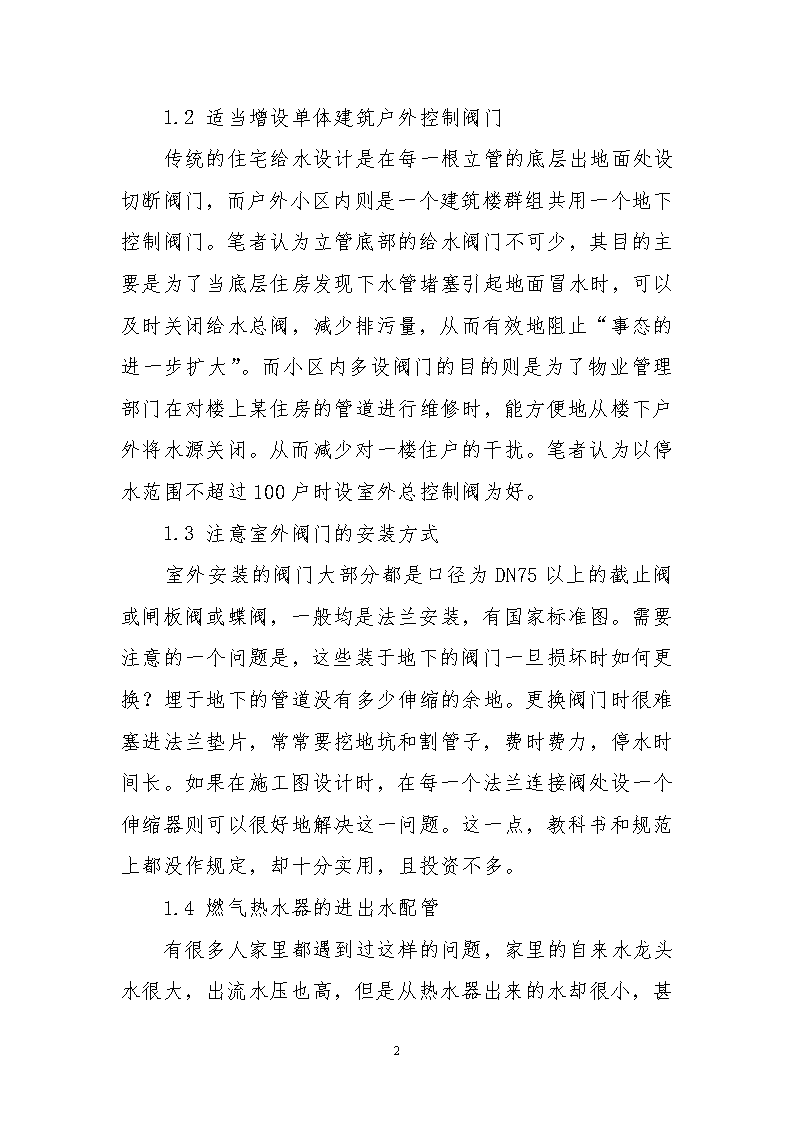

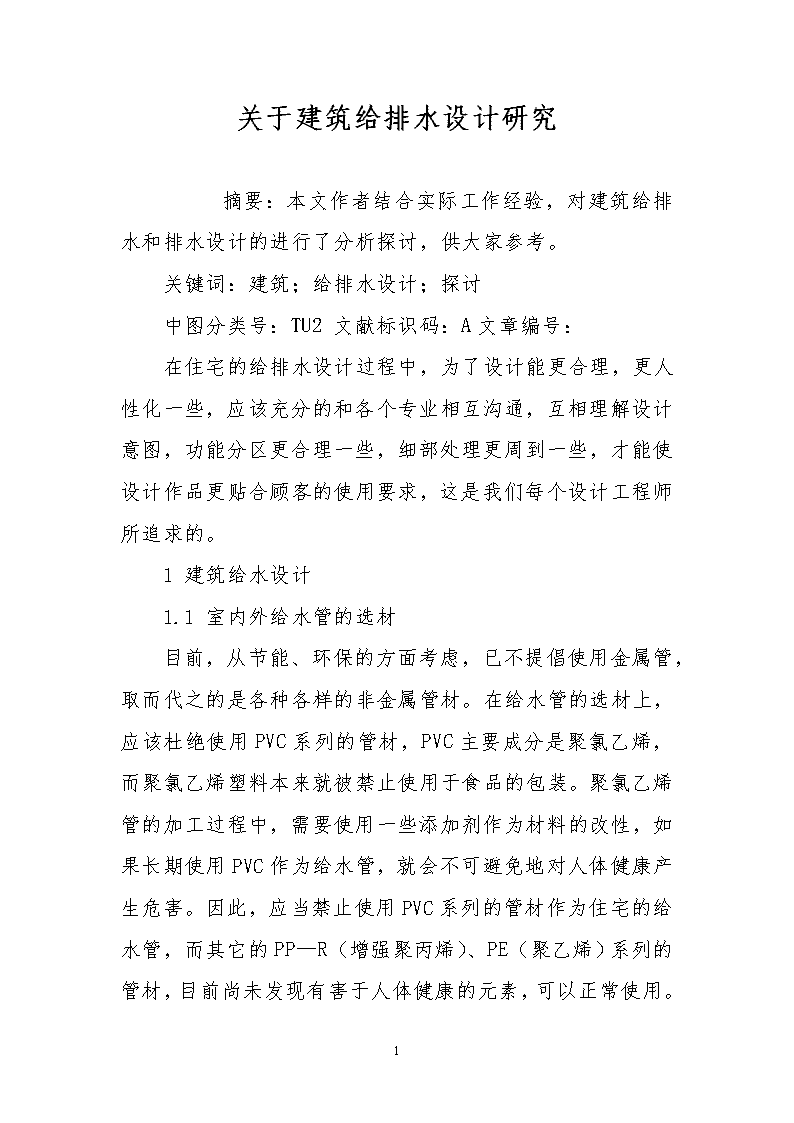

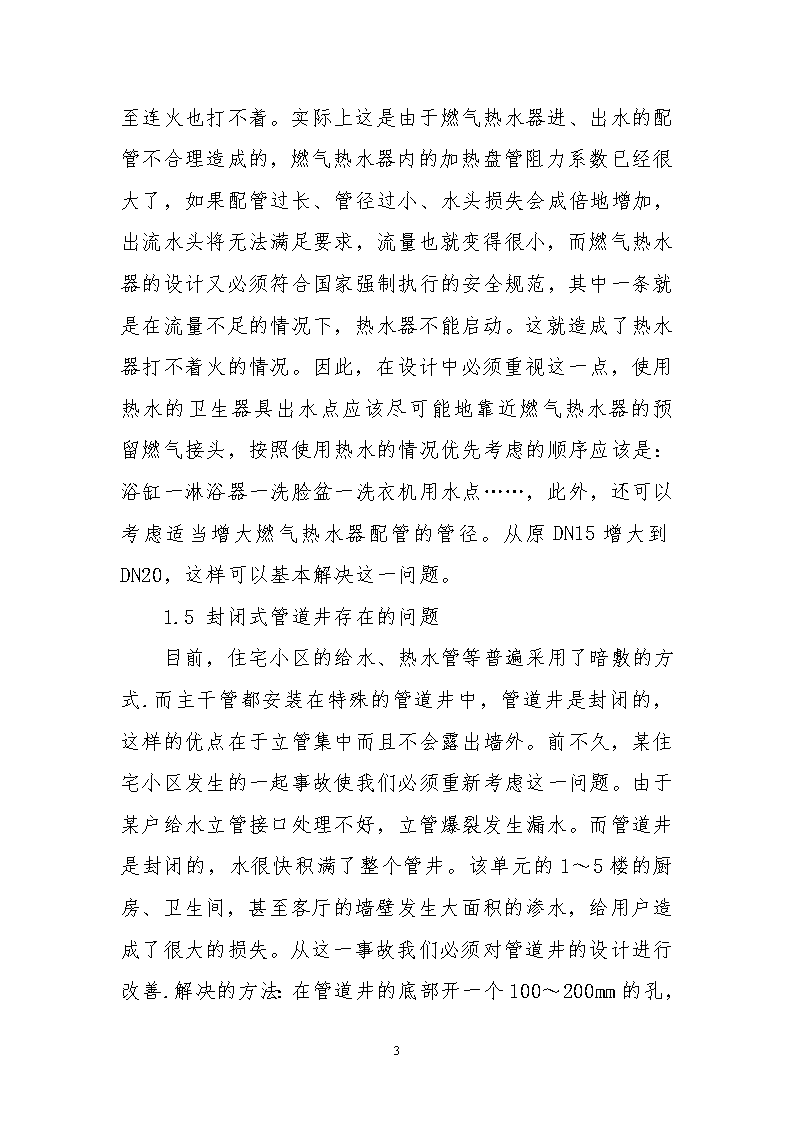

关于建筑给排水设计研究　　摘要：本文作者结合实际工作经验，对建筑给排水和排水设计的进行了分析探讨，供大家参考。关键词：建筑；给排水设计；探讨中图分类号：TU2文献标识码：A文章编号：在住宅的给排水设计过程中，为了设计能更合理，更人性化一些，应该充分的和各个专业相互沟通，互相理解设计意图，功能分区更合理一些，细部处理更周到一些，才能使设计作品更贴合顾客的使用要求，这是我们每个设计工程师所追求的。1建筑给水设计1.1室内外给水管的选材目前，从节能、环保的方面考虑，已不提倡使用金属管，取而代之的是各种各样的非金属管材。在给水管的选材上，应该杜绝使用PVC系列的管材，PVC主要成分是聚氯乙烯，而聚氯乙烯塑料本来就被禁止使用于食品的包装。聚氯乙烯管的加工过程中，需要使用一些添加剂作为材料的改性，如果长期使用PVC作为给水管，就会不可避免地对人体健康产生危害。因此，应当禁止使用PVC系列的管材作为住宅的给水管，而其它的PP—R（增强聚丙烯）、PE（聚乙烯）系列的管材，目前尚未发现有害于人体健康的元素，可以正常使用。7\n1.2适当增设单体建筑户外控制阀门传统的住宅给水设计是在每一根立管的底层出地面处设切断阀门，而户外小区内则是一个建筑楼群组共用一个地下控制阀门。笔者认为立管底部的给水阀门不可少，其目的主要是为了当底层住房发现下水管堵塞引起地面冒水时，可以及时关闭给水总阀，减少排污量，从而有效地阻止“事态的进一步扩大”。而小区内多设阀门的目的则是为了物业管理部门在对楼上某住房的管道进行维修时，能方便地从楼下户外将水源关闭。从而减少对一楼住户的干扰。笔者认为以停水范围不超过100户时设室外总控制阀为好。1.3注意室外阀门的安装方式室外安装的阀门大部分都是口径为DN75以上的截止阀或闸板阀或蝶阀，一般均是法兰安装，有国家标准图。需要注意的一个问题是，这些装于地下的阀门一旦损坏时如何更换？埋于地下的管道没有多少伸缩的余地。更换阀门时很难塞进法兰垫片，常常要挖地坑和割管子，费时费力，停水时间长。如果在施工图设计时，在每一个法兰连接阀处设一个伸缩器则可以很好地解决这一问题。这一点，教科书和规范上都没作规定，却十分实用，且投资不多。1.4燃气热水器的进出水配管7\n有很多人家里都遇到过这样的问题，家里的自来水龙头水很大，出流水压也高，但是从热水器出来的水却很小，甚至连火也打不着。实际上这是由于燃气热水器进、出水的配管不合理造成的，燃气热水器内的加热盘管阻力系数已经很大了，如果配管过长、管径过小、水头损失会成倍地增加，出流水头将无法满足要求，流量也就变得很小，而燃气热水器的设计又必须符合国家强制执行的安全规范，其中一条就是在流量不足的情况下，热水器不能启动。这就造成了热水器打不着火的情况。因此，在设计中必须重视这一点，使用热水的卫生器具出水点应该尽可能地靠近燃气热水器的预留燃气接头，按照使用热水的情况优先考虑的顺序应该是：浴缸一淋浴器一洗脸盆一洗衣机用水点……，此外，还可以考虑适当增大燃气热水器配管的管径。从原DN15增大到DN20，这样可以基本解决这一问题。1.5封闭式管道井存在的问题7\n目前，住宅小区的给水、热水管等普遍采用了暗敷的方式.而主干管都安装在特殊的管道井中，管道井是封闭的，这样的优点在于立管集中而且不会露出墙外。前不久，某住宅小区发生的一起事故使我们必须重新考虑这一问题。由于某户给水立管接口处理不好，立管爆裂发生漏水。而管道井是封闭的，水很快积满了整个管井。该单元的1～5楼的厨房、卫生间，甚至客厅的墙壁发生大面积的渗水，给用户造成了很大的损失。从这一事故我们必须对管道井的设计进行改善.解决的方法：在管道井的底部开一个100～200mm的孔，以便于及时将水排出，同时为防止老鼠进入，增设一个钢制的栅栏，同时建议管道井的内壁做防水层。以避免因管道泄漏而造成大面积的渗水。2建筑排水设计2.1改进地漏设计的重要性及解决方法圆形钟罩式地漏广泛运用在建筑给排水的设计中，全国通用给水排水标准图集上将带水封的圆形钟罩式地漏分为了甲、乙、丙、丁4种，虽然标准图上对存水部分的高度都作了具体规定，但都有一个存水量小，水封易因水的蒸发而被破坏的毛病。如果水封因为蒸发而被破坏，则会造成串味，更严重的是，在呼吸道传染病流行时期这将造成严重的后果，去年香港的陶大花园就是因为住房的地漏水封破坏，再加上所在地是高层，非典疫情发生后，病毒便迅速扩散，疫情迅速蔓延。目前，许多生产厂家对这一问题给予了充分的重视，开发出了不少新产品。笔者就建筑给排水设计中地漏的问题提出自己的一些解决方案：①选择新型的自动密封式地漏。②如果觉得自动密封式地漏不够可靠，取消地漏水封，改用U型存水弯。⑨加大钟罩式地漏的水封高度（2～3倍），同时开旁通管（DN32）与旁边的卫生器具（除大便器、小便器外，最好是经常使用的）排水管连通保持地漏里始终是满水。以上这些建议是笔者的个人观点，其可行性还有待进一步考证。7\n2.2室内排水管最小管径一般讲，污水池、小便器（槽）等器具的排出管最小管径为DN32～50，而含有粪便污水的最小管径为DN100。笔者通过观察后认为这种规定只适用于楼面排水，而不适用地面下排水。原因如下：DN32～50的管径较小，容易堵塞，且不易疏通（疏通器在其内不易拐弯）。在楼面上排水管系统尚有楼面下管道清扫口可用，而在地面下的小排水管堵塞时，则往往要扒开地面方能维修。笔者的经验是，在地面以下敷设的排水管最小管径宜为DN75，那样并不需要多增加多少投资。也不占用使用空间，但却方便使用和维修。对于楼房中粪便污水的底层排出横管，使用DN150为最小管径更适合中国国情。一般这段横管长度不大，由DN100改为DN150也不会增加很多投资，但却能极大地减少管道的堵塞机会。而改变管径位置宜设在立管地面以下的地方，这样并不影响地面以上的空间。2.3污水紧急排出管7\n对于厨房和厕所相邻的住宅来说，如果厨、厕是单独的排水管系统，则宜在最底层为两系统作一个紧急排出联通。做法是引一个地漏由厨房至厕所管系或由厕所至厨房管系。其目的是一旦一侧的排出管突然堵塞，仍下泄的污水溢出地面时可由此地漏进入另一系统排出室外，而不至使室内其它房间大面积被污水浸漫。对目前我国居民的生活习惯来说，下水管道发生堵塞现象是时常会发生的，只是堵的次数多与少的问题。设计人员对习惯作法的稍作改动，则可较大程度地方便用户。3结束语随着近些年社会经济的高速发展，我国人们的生活水平也逐渐提高，在购置房产时，除了对房子的楼层、平面布置、采光、价钱及面积等因素之外，相比而言，对房子的设备配套上也是挺关注的。而给排水系统作为住宅设备配套的重要组成部分，它的设计是否规范、合理，在日常使用中是否通畅也会产生重要影响。本文针对此话题展开讨论，谈谈自己在建筑给排水设计中取得的经验，以供借鉴。参考文献：[1]吴明宇、赵洪庆.浅析城市给排水工程设计的发展与创新[J].建筑科学,2009.[2]李柯,张丽娜.建筑给排水设计中节水节能措施的探讨[J].中国新技术新产品.2011，(10)[3]给水排水设计手册(第二册)建筑给水排水[M].北京:中国建筑工业出版社,2008.[4]谢辉.住宅小区消防给水设计实践的浅谈.广东科技,2009，(11).[5]张海燕,刘家纯.建筑节水节能的探讨[J].黑龙江科技信息,2011(5).7\n7
