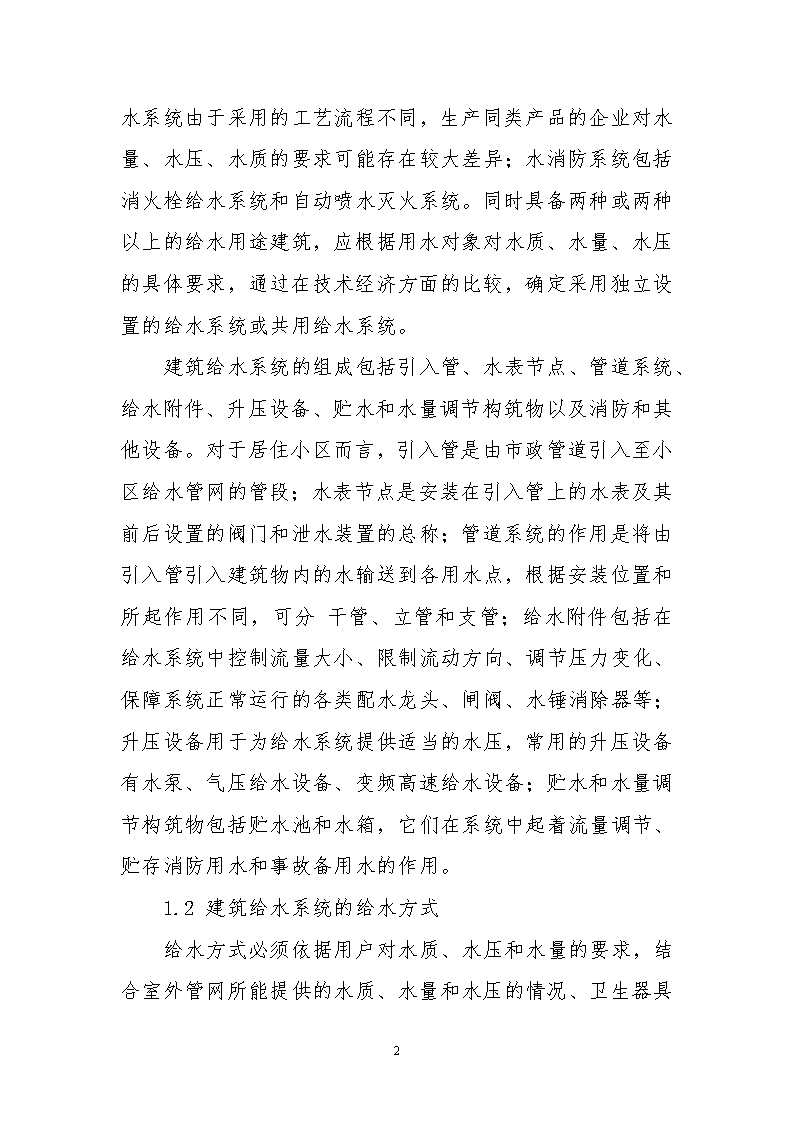

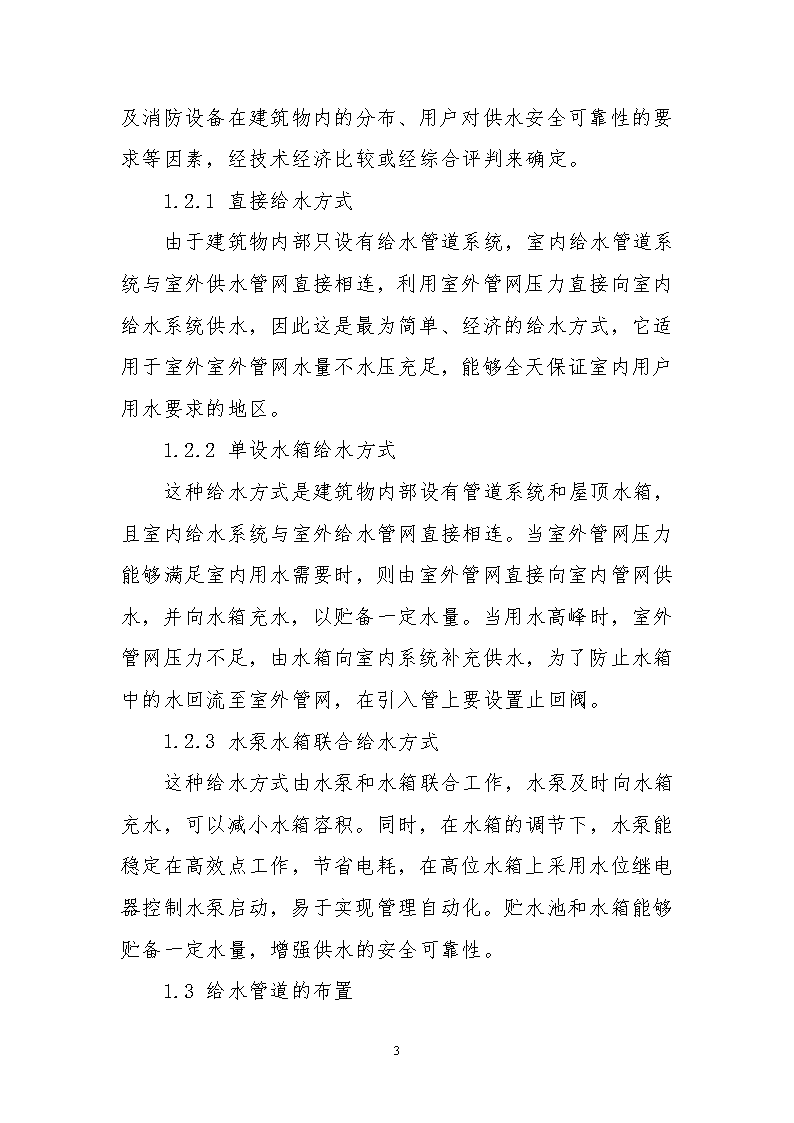

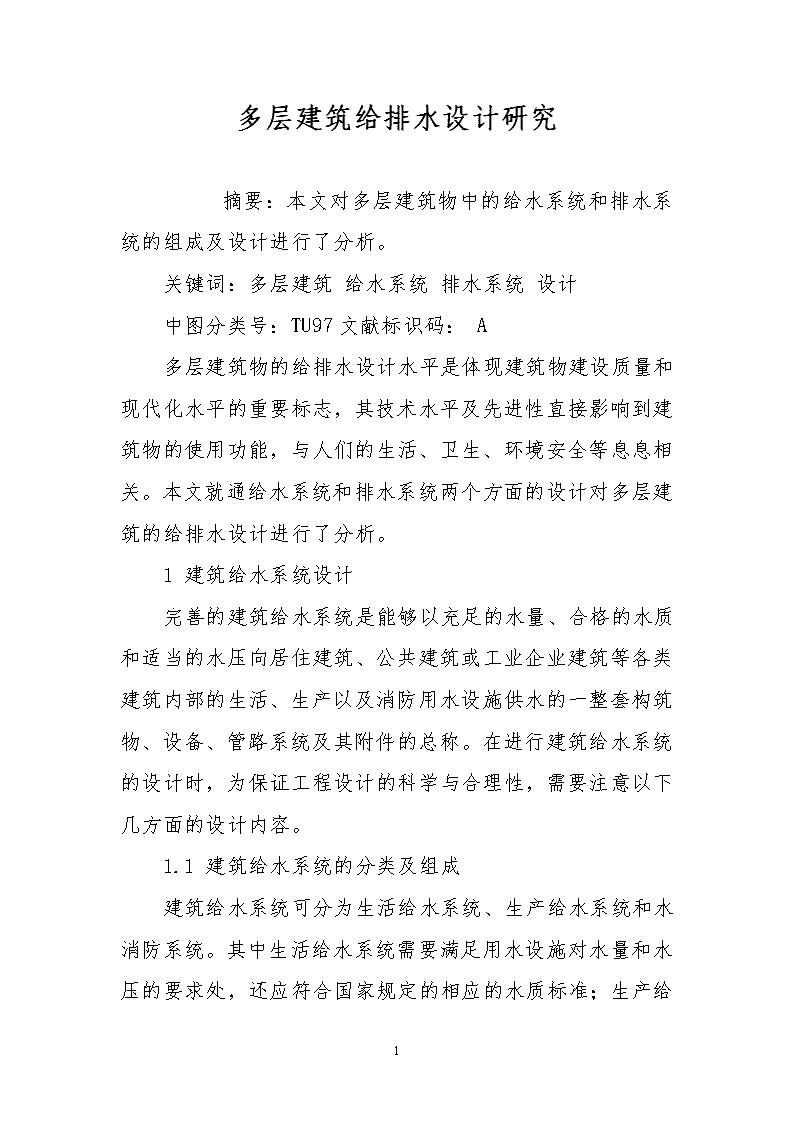

多层建筑给排水设计研究　　摘要：本文对多层建筑物中的给水系统和排水系统的组成及设计进行了分析。关键词：多层建筑给水系统排水系统设计中图分类号：TU97文献标识码：A多层建筑物的给排水设计水平是体现建筑物建设质量和现代化水平的重要标志，其技术水平及先进性直接影响到建筑物的使用功能，与人们的生活、卫生、环境安全等息息相关。本文就通给水系统和排水系统两个方面的设计对多层建筑的给排水设计进行了分析。1建筑给水系统设计完善的建筑给水系统是能够以充足的水量、合格的水质和适当的水压向居住建筑、公共建筑或工业企业建筑等各类建筑内部的生活、生产以及消防用水设施供水的一整套构筑物、设备、管路系统及其附件的总称。在进行建筑给水系统的设计时，为保证工程设计的科学与合理性，需要注意以下几方面的设计内容。1.1建筑给水系统的分类及组成7\n建筑给水系统可分为生活给水系统、生产给水系统和水消防系统。其中生活给水系统需要满足用水设施对水量和水压的要求处，还应符合国家规定的相应的水质标准；生产给水系统由于采用的工艺流程不同，生产同类产品的企业对水量、水压、水质的要求可能存在较大差异；水消防系统包括消火栓给水系统和自动喷水灭火系统。同时具备两种或两种以上的给水用途建筑，应根据用水对象对水质、水量、水压的具体要求，通过在技术经济方面的比较，确定采用独立设置的给水系统或共用给水系统。建筑给水系统的组成包括引入管、水表节点、管道系统、给水附件、升压设备、贮水和水量调节构筑物以及消防和其他设备。对于居住小区而言，引入管是由市政管道引入至小区给水管网的管段；水表节点是安装在引入管上的水表及其前后设置的阀门和泄水装置的总称；管道系统的作用是将由引入管引入建筑物内的水输送到各用水点，根据安装位置和所起作用不同，可分干管、立管和支管；给水附件包括在给水系统中控制流量大小、限制流动方向、调节压力变化、保障系统正常运行的各类配水龙头、闸阀、水锤消除器等；升压设备用于为给水系统提供适当的水压，常用的升压设备有水泵、气压给水设备、变频高速给水设备；贮水和水量调节构筑物包括贮水池和水箱，它们在系统中起着流量调节、贮存消防用水和事故备用水的作用。1.2建筑给水系统的给水方式7\n给水方式必须依据用户对水质、水压和水量的要求，结合室外管网所能提供的水质、水量和水压的情况、卫生器具及消防设备在建筑物内的分布、用户对供水安全可靠性的要求等因素，经技术经济比较或经综合评判来确定。1.2.1直接给水方式由于建筑物内部只设有给水管道系统，室内给水管道系统与室外供水管网直接相连，利用室外管网压力直接向室内给水系统供水，因此这是最为简单、经济的给水方式，它适用于室外室外管网水量不水压充足，能够全天保证室内用户用水要求的地区。1.2.2单设水箱给水方式这种给水方式是建筑物内部设有管道系统和屋顶水箱，且室内给水系统与室外给水管网直接相连。当室外管网压力能够满足室内用水需要时，则由室外管网直接向室内管网供水，并向水箱充水，以贮备一定水量。当用水高峰时，室外管网压力不足，由水箱向室内系统补充供水，为了防止水箱中的水回流至室外管网，在引入管上要设置止回阀。1.2.3水泵水箱联合给水方式这种给水方式由水泵和水箱联合工作，水泵及时向水箱充水，可以减小水箱容积。同时，在水箱的调节下，水泵能稳定在高效点工作，节省电耗，在高位水箱上采用水位继电器控制水泵启动，易于实现管理自动化。贮水池和水箱能够贮备一定水量，增强供水的安全可靠性。1.3给水管道的布置7\n建筑物给水管道的布置，需要考虑用水要求、建筑结构、配水点和室外给水管道的位置，以及供暖、通风、空调和供电等其他建筑设备工程管线布置等因素的影响。在进行管道布置的设计时，需要满足以下两点要求。1.3.1在经济合理的前提下保证供水安全管道布置时应力求长度最短，尽可能呈直线走向，并与墙、梁、柱平行敷设。给水干管应尽量靠近用水量最大设备处或不允许间断供水的用水处，以保证供水可靠，并减少管道转输流量，使大口径管道长度最短。当建筑物不允许间断供水时，引入管要设置两条或两条以上，并应由城市管网的不同侧引入，在室内将管道连成环状或贯通状双向供水。1.3.2在管道安全的前提下应方便安装维修给水管道不宜穿越伸缩缝、沉降缝、变形缝，如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。同时给水管道不宜敷设在烟道、风道、电梯井内、排水沟内。给水管道不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于0.5m。2建筑排水系统设计2.1多层建筑排水系统组成7\n多层建筑物内的排水系统设计水平关系到整个建筑物的设计质量。污水能够顺利、迅速地排出去，能够有效地防止污水管中的有毒气体进入室内等，是体现设计质量的重要内容，同时也是建筑物内部排水系统的基本要求。2.1.1卫生器具卫生器具是多层建筑物内部排水系统的起点，是用来满足日常生活中各种卫生要求、收集和排除生活污水的设备。各种卫生器具的结构、形式等各不相同，选用时应注意各种卫生器具的结构特点、与管道系统的配套、安装尺寸等。2.1.2排水管道系统排水管道系统包括器具排水管、存水弯、横支管、立管、埋地横干管、排出管等组成部分。在排水系统中，在每一个卫生器具的排水口的下方或在与卫生器具连接的器具排水管上，必须设置存水弯，以防止管道内的有害气体、虫类等通过管道进入室内，危害人们的健康。2.1.3通气管系统由于多层建筑的室内排水管道中是气水两相流，当排水系统中突然大量排水时，可能导致系统中的气压波动，造成水封破坏，使有毒、有害气体进入室内。为防止以上现象的发生，需要在室内排水系统中设置通气管系统。它的主要作用是将室内排水管道中的臭气排到大气中并向排水管道补充空气，使水流畅通，减小排水管内压力变化幅度，防止水封破坏，同时向排水管道中补充的新鲜空气，可以减少污水和有害气体对管道的腐蚀，延长管道的使用寿命。2.2提高排水立管道通水能力的措施7\n在多层建筑物的排水系统设计中，在保证水封不被破坏的前提条件下，最大限度地提高排水立管的通水能力、即达到了经济和安全的目的。而防止水封破坏和尽量提高排水立管的通水能力都与立管内压力变化有关，因此为提高排水立管道的通水能力就应该稳定管道内的压力。2.2.1减小水流的下降速度当管道材料、管径一定时，水流下降速度对管道内的压力影响很大。在排水立管中采取一些阻挡消能措施减小水流的下降速度，一方面可以减小立管内的负压防止水封破坏，另一方面可以增大水膜厚度，增大通水能力。通常采取的措施有：增加管道内壁粗糙度；立管上隔一定距离设置乙字弯；在接口处采用特殊配件；横管接入立管的三通或四能等管件采用侧向进水型管件等几种方法。2.2.2减小水舌局部阻力系数7\n水舌现象是水流在冲激流状态下，由横支管进入立管下落，在横支管与立管的连接处形成的水力现象。水舌沿着进水的流动方向充塞立管断面，同时水舌两侧有两个气孔作为空气流动通路，这两个气孔的断面远比水舌上方立管的气流断面积小，立管中的空气流动，通过水舌时，造成空气能量局部的损失比较大，形成了局部的负压区。为保证立管内的空气畅通，应尽量降低横支管与立管连接处的水舌局部阻力系数，水舌阻力系数与排水量大小、横支管和立管连接处的几何形状有关。2.2.3增加立管内的空气流通稳定立管压力增大立管通水能力的一个重要措施是设置通气管道系统与大气相通，以泄放正压或补给空气减小负压，使管内气流保持接近大气压力，保证立管内的空气流通，增大立管的排水能力。结束语：以上对多层建筑物中的给排水设计进行了分析，通过对给水系统及排水系统组成及设计的分析希望能为同行提供可借鉴的经验和设计的标准。参考文献：[1]彭敏建筑给排水设计中的经验探讨价值工程2012（02）[2]王玉根多层住宅建筑给排水设计中的问题及对策研究山西建筑2013（21）7
