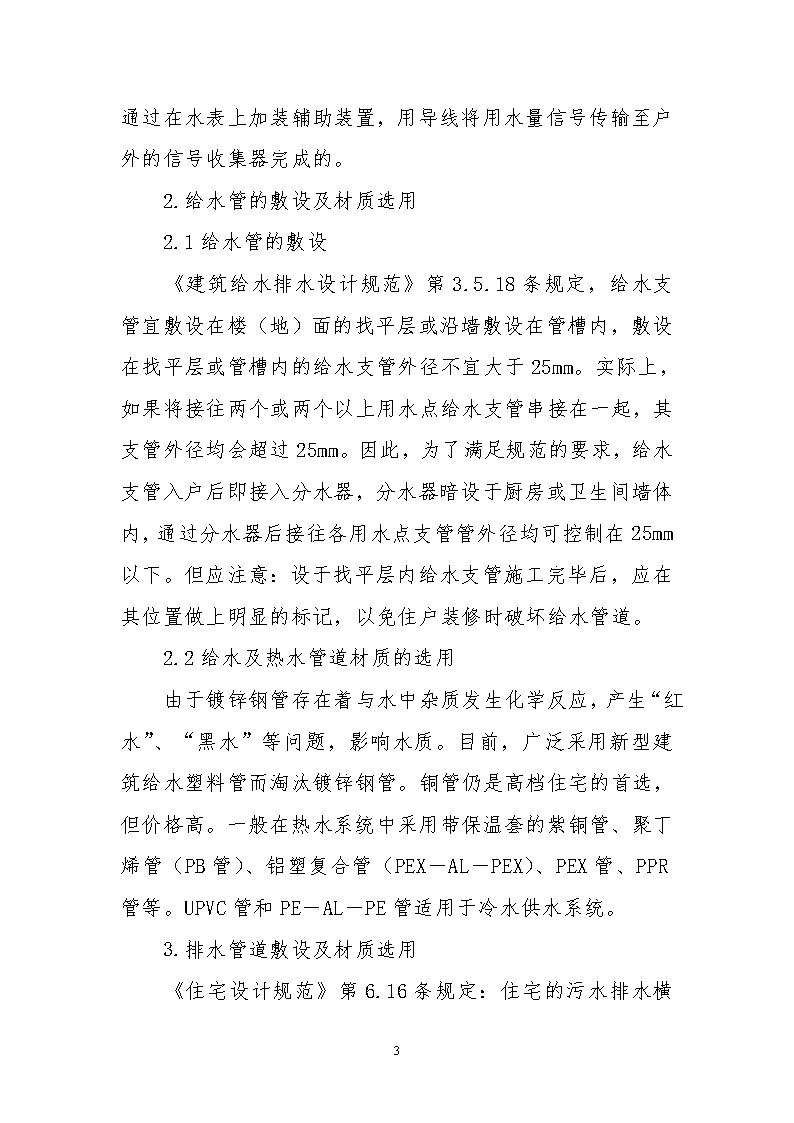

建筑给排水设计问题探析【摘　要】随着人民生活水平的不断提高，为满足居民对高品质住宅的需求，要求住宅的设计和施工具有更多的适应性、灵活性，要求赋予住宅更高的科技含量和文化内涵。给排水系统作为住宅设备的重要组成部分，其系统设计是否合理，对今后住户的装修、日常使用与维护将产生重要影响。现结合本人在住宅设计过程中的一些经验与体会，谈谈住宅给排水系统设计中的一些特点。【关键词】住宅建筑；给排水设计；管道敷设随着社会的进步和人类对工作环境、生活质量，特别是对美的追求的不断提高，人们已不再满足于原有的一套设计习惯。并且随着我国市场经济的确立，为了在竞争激烈的市场中求得生存和发展，更要求对以前不受建筑设计重视的给排水工程的设计来一个较大的改革，以适应日趋变化的业主市场。现根据工程设计实践，结合国家规范要求，谈谈现代住宅建筑给水排水系统设计中的一些成功做法。１．水表的设置方式6\n现代住宅要求厨房、卫生间使用的水、电、气应做到三表计量出户。“三表出户”的目的是便于计量、减少打扰。为此，新的建筑给水排水设计规范第3.4.17条规定：住宅的分户水表宜相对集中读数，且宜设置于户外；对设在户内的水表宜采用远传水表或IC卡水表等智能水表。在实际工程中，水表有以下几种设置方式：1.1设置在室外的水表箱内这种方式常用于多层单元式住宅中，分户水管沿室内管井或建筑外墙引入户内，相应水表集中在外墙的水表箱内，此种方式在南方一些地区应用很普遍。水表的位置根据供水方式可在底层也可在屋顶层。建议给水管道入户后加设一个控制阀门，以便于住宅户内的管道维修，户外水表箱应加锁，由小区管理人员统一管理。1.2设置在楼梯间处的水表间内对高层及超高层住宅或建筑外立面有特殊要求的住宅，给水立管及水表间均设在楼梯间或走道外，由水表间至各户的给水横干管敷设在楼板下面，此种设置方式的缺点是管道的使用量增加较多，给施工和管理都增加了难度。1.3采用IC卡(或TM卡)智能型水表，水表设置在厨房或卫生间内此种水表应用先进科技，居民可持卡至售水处购买任意数量的“水”，然后将卡插入水表中即可打开阀门供水。此卡具有记忆、累积、报警、断水等功能(TM卡智能更高些)。1.4采用智能抄表系统(即电子远传水表)6\n对于高标准住宅小区，开发商一般采用自动计量系统，对水、电、气三表实现全自动化收费管理。智能抄表系统是通过在水表上加装辅助装置，用导线将用水量信号传输至户外的信号收集器完成的。2.给水管的敷设及材质选用2.1给水管的敷设《建筑给水排水设计规范》第3.5.18条规定，给水支管宜敷设在楼（地）面的找平层或沿墙敷设在管槽内，敷设在找平层或管槽内的给水支管外径不宜大于25mm。实际上，如果将接往两个或两个以上用水点给水支管串接在一起，其支管外径均会超过25mm。因此，为了满足规范的要求，给水支管入户后即接入分水器，分水器暗设于厨房或卫生间墙体内，通过分水器后接往各用水点支管管外径均可控制在25mm以下。但应注意：设于找平层内给水支管施工完毕后，应在其位置做上明显的标记，以免住户装修时破坏给水管道。2.2给水及热水管道材质的选用由于镀锌钢管存在着与水中杂质发生化学反应，产生“红水”、“黑水”等问题，影响水质。目前，广泛采用新型建筑给水塑料管而淘汰镀锌钢管。铜管仍是高档住宅的首选，但价格高。一般在热水系统中采用带保温套的紫铜管、聚丁烯管（PB管）、铝塑复合管（PEX－AL－PEX）、PEX管、PPR管等。UPVC管和PE－AL－PE管适用于冷水供水系统。3.排水管道敷设及材质选用6\n《住宅设计规范》第6.16条规定：住宅的污水排水横管宜设于本层套内。虽然规范有此规定，但在笔者所了解的大部分住宅设计中，由于存在各种问题，真正能做到这一点的尚不多见。于是在日常生活中，经常出现上下层住户因排水管道漏水而导致的各种纠纷、影响邻里关系。作为工程设计人员，应在设计时努力解决这一问题。在此，笔者提出一些做法以探讨解决问题的办法。3.1厨房排水管道设置厨房洗涤池排水支管可直接在楼板上接入排水立管，建议厨房内不设地漏。现代生活中厨房地面一般已很少用水冲洗，少量的溅水用抹布就可完成地面的清洁，厨房地漏由于长时间无水补充，水封内存水蒸发后臭气反由地漏进入室内。同时，取消地漏还可避免地漏排水支管进入下层户内空间。3.2卫生间排水管道设置为了不使卫生间污水横管进入下层户内空间，排水管道的敷设一般采用以下几种方式：6\n卫生间地面楼板下沉，污水横管设于下沉室内。这种方式对排水管道的施工较为方便，但检修管道则十分不易。在实际工程使用过程中，经常发生下层住户靠卫生间处楼板及侧墙发生渗漏现象。由于无法查找出漏水的原因，上层住户只能将整个卫生间地面凿开重新翻修，凿开后才发现下沉室内积满水，积水经侧墙渗入下层。分析产生积水的主要原因有：卫生间地面防水未处理好，地面水渗透入下沉室；部分给排水管道漏水进入下沉室。针对以上原因采取的措施有：严格做好卫生间地面的防水处理及下沉室四周的防水处理；卫生间内所有给排水管道应经严格试压住水试验后方可暗封管道，建议在下沉室侧面设置侧排地漏，以排除可能出现的积水。采用侧排方式。卫生间采用后出水式座便器，侧排地漏，将浴盆或淋浴房垫高，各卫生器具排水横支管沿卫生间地面墙脚处引至外墙。器具存水弯、排水横管及立管均设于建筑外墙处。采用这种方法，可避免出现下沉式积水的状况，但应注意几点：首先，尽可能将洁具特别是座便器设于靠外墙处；其次应与建筑专业密切配合。由于排水横管及立管均设于外墙，不可避免影响到建筑外观，因而在建筑方案设计阶段，给排水专业人员就应介入，将卫生间布置于建筑凹槽处，尽量降低对建筑立面的负面影响。3.3排水管道的材质选用6\n根据建设部的规定，目前新建多层住宅均使用UPVC塑料排水管，室内UPVC排水管的类型有普通UPVC实壁管、UPVC芯层发泡管（PSP管）、UPVC螺旋消音管三种。普通UPVC实壁管噪音较大，而同等壁厚的UPVC芯层发泡排水管比UPVC实壁管重量轻约20%-30%左右，同时它又具有隔热隔音的效果，特别适合于建筑排水，可显著地降低流水噪音，大有取代UPVC实壁排水管的趋势。UPVC螺旋消音管不仅可以降低噪音，而且与其它同管径排水管相比排水能力大大提高。不仅可作为高层建筑的排水管，而且还不用设专用通气立管。因此，要根据安全、经济、环境等因素综合考虑，合理选择排水管。　[科]【参考文献】［１］李宏燕.谈现代住宅给排水设计理论[J].内蒙古科技与经济,2004,(17).［２］周冰.谈多层住宅室内给排水设计[J].广西城镇建设,2004,(10).6
