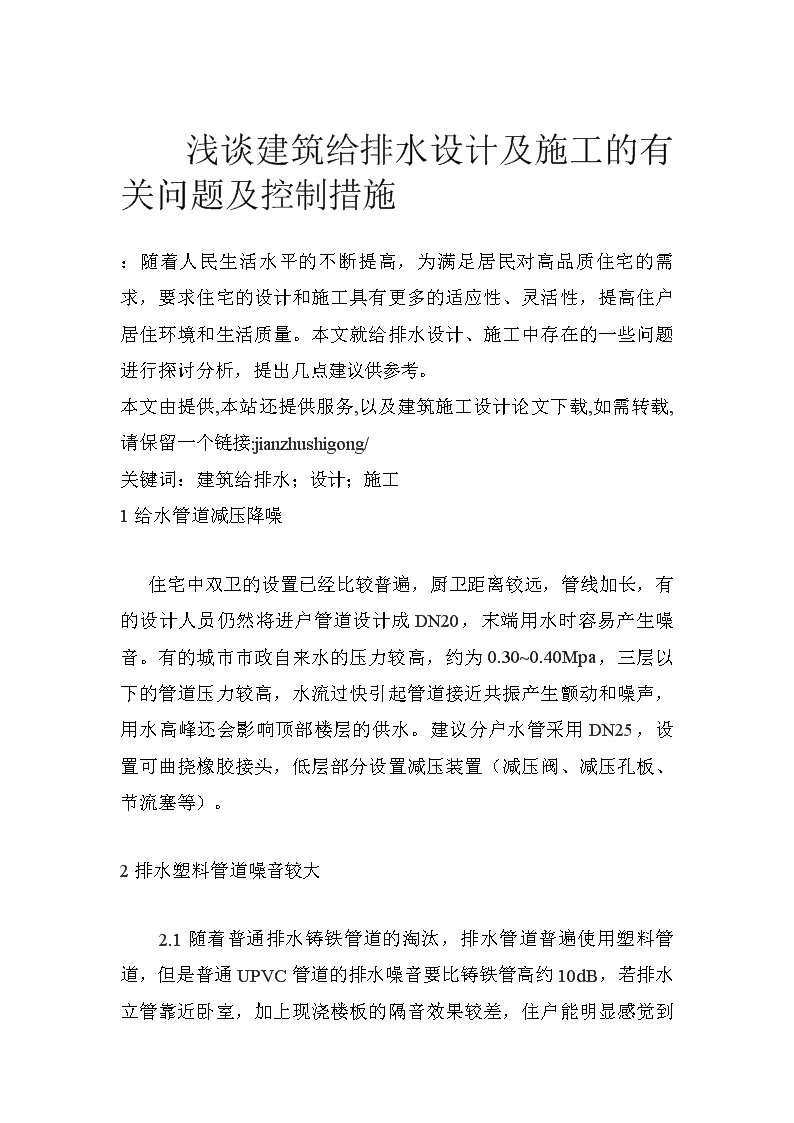

浅谈建筑给排水设计及施工的有关问题及控制措施 4页

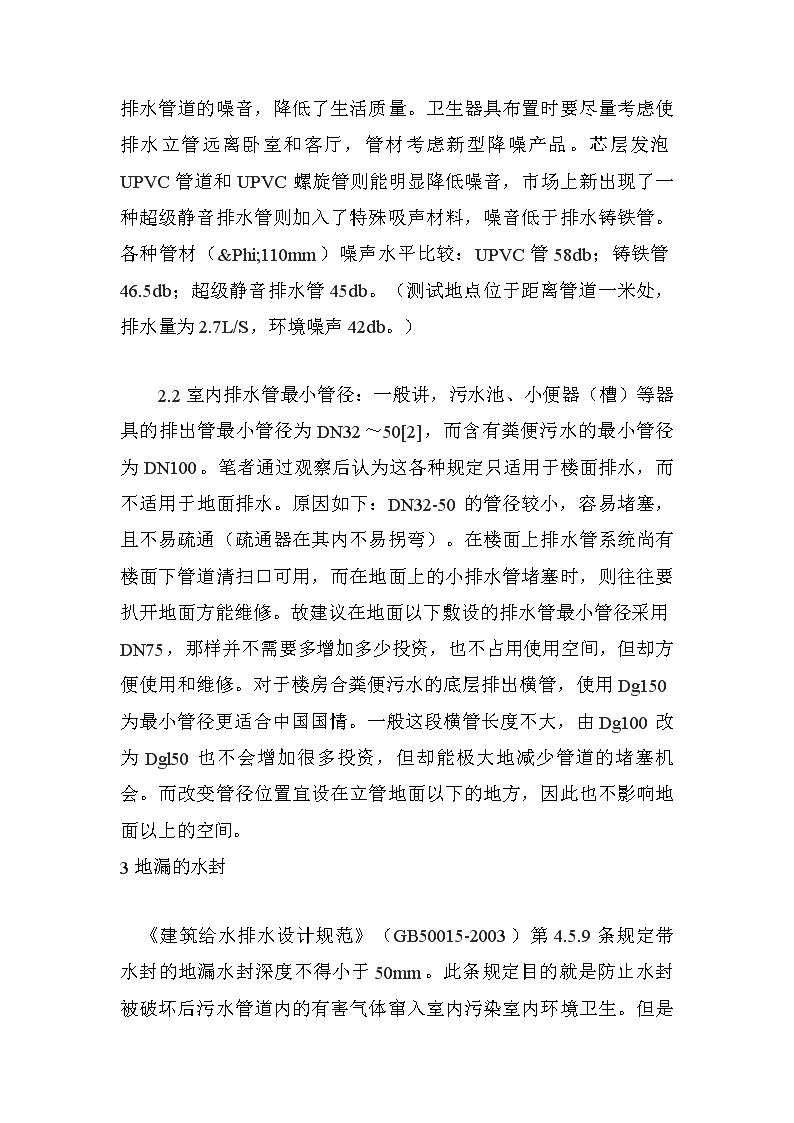

　　浅谈建筑给排水设计及施工的有关问题及控制措施：随着人民生活水平的不断提高，为满足居民对高品质住宅的需求，要求住宅的设计和施工具有更多的适应性、灵活性，提高住户居住环境和生活质量。本文就给排水设计、施工中存在的一些问题进行探讨分析，提出几点建议供参考。本文由提供,本站还提供服务,以及建筑施工设计论文下载,如需转载,请保留一个链接:jianzhushigong/关键词：建筑给排水；设计；施工1给水管道减压降噪　住宅中双卫的设置已经比较普遍，厨卫距离铰远，管线加长，有的设计人员仍然将进户管道设计成DN20，末端用水时容易产生噪音。有的城市市政自来水的压力较高，约为0.30~0.40Mpa，三层以下的管道压力较高，水流过快引起管道接近共振产生颤动和噪声，用水高峰还会影响顶部楼层的供水。建议分户水管采用DN25，设置可曲挠橡胶接头，低层部分设置减压装置（减压阀、减压孔板、节流塞等）。2排水塑料管道噪音较大\n　　2.1随着普通排水铸铁管道的淘汰，排水管道普遍使用塑料管道，但是普通UPVC管道的排水噪音要比铸铁管高约10dB，若排水立管靠近卧室，加上现浇楼板的隔音效果较差，住户能明显感觉到排水管道的噪音，降低了生活质量。卫生器具布置时要尽量考虑使排水立管远离卧室和客厅，管材考虑新型降噪产品。芯层发泡UPVC管道和UPVC螺旋管则能明显降低噪音，市场上新出现了一种超级静音排水管则加入了特殊吸声材料，噪音低于排水铸铁管。各种管材（Φ110mm）噪声水平比较：UPVC管58db；铸铁管46.5db；超级静音排水管45db。（测试地点位于距离管道一米处，排水量为2.7L/S，环境噪声42db。）　　2.2室内排水管最小管径：一般讲，污水池、小便器（槽）等器具的排出管最小管径为DN32～50[2]，而含有粪便污水的最小管径为DN100。笔者通过观察后认为这各种规定只适用于楼面排水，而不适用于地面排水。原因如下：DN32-50的管径较小，容易堵塞，且不易疏通（疏通器在其内不易拐弯）。在楼面上排水管系统尚有楼面下管道清扫口可用，而在地面上的小排水管堵塞时，则往往要扒开地面方能维修。故建议在地面以下敷设的排水管最小管径采用DN75，那样并不需要多增加多少投资，也不占用使用空间，但却方便使用和维修。对于楼房合粪便污水的底层排出横管，使用Dg150为最小管径更适合中国国情。一般这段横管长度不大，由Dg100改为Dgl50也不会增加很多投资，但却能极大地减少管道的堵塞机会。而改变管径位置宜设在立管地面以下的地方，因此也不影响地面以上的空间。3地漏的水封\n　《建筑给水排水设计规范》（GB50015-2003）第4.5.9条规定带水封的地漏水封深度不得小于50mm。此条规定目的就是防止水封被破坏后污水管道内的有害气体窜入室内污染室内环境卫生。但是在给排水设计说明中很少有人提及，建设及施工单位为了降低造价使用市场上价格低廉的地漏，这种地漏水封一般不大于3厘米，满足不了水封深度要求。另外，居民装修房子时选用装修市场上的不锈钢地漏替代原来的塑料地漏，外表虽光亮美观，内部水封同样很浅。当排水时，地漏的水封由于正压（较低楼层）或负压（较高楼层）被破坏，臭气进入室内。建议设计施工时采用高水封或新型防返溢地漏。厨房内地面溅水很少，可以不设置地漏。4排水支管户内检修　　由于卫生间漏水引起上下层邻居间纠纷的现象越来越多，漏水主要原因在于排水横管敷设于楼板下，居民装修时破坏管道及防水层。因此，卫生间应设计成下沉式，下沉350~400毫米，将排水横管布置在本层内，防水层设在管道下方，发生堵塞及漏水均在本层解决。为了减少下沉空间，可以选用后排水坐便器及多通道地漏，卫生间吊顶后的高度能保证2.40米左右。5空调凝结水的处理　　随着生活水平的提高，家庭安装多台空调比较普遍，无组织排放凝结水容易引起上下楼层居民纠纷，设计时应充分考虑多数住户的生活习惯，预留空调板并设计凝结水排水管。排水管应设专用管道并散流至附近雨水口，不宜直接接入雨水井。曾经发生过雨水井堵塞造成合用管道内雨水沿凝结水管倒灌进入底层住户的事情。6二次供水的水质\n　　二次供水的传统做法是水池和水箱联合供水，在水箱出水管前设消毒装置，生活水池或水箱一般与消防水池或水箱合用。实际运行中，有的物业公司疏于管理，消毒设备的运行并不能达到设计效果。由于消防管道系统内水为死水，每月消防水泵巡检时，部分死水流入贮水池，消防管道与生活水箱及水池均连通，水体中细菌会交叉感染。设计中将生活与消防水池（箱）分开设置，根据市政供水情况区别对待：供水不可靠的工程，底层设置大容量不锈钢水箱，出水消毒后由变频供水设备分区减压供水；双路供水的工程底层仅设置小容量不锈钢水箱贮存2小时生活用水量，由恒压变频供水设备分区减压水。若建筑物要求稳定的水压，则在屋顶设置小容量水箱（1~2小时用水量）进行稳压，由于水滞留时间短，可以不设消毒设备。这样大大降低了水质污染的几率，运行效果良好。
