浅议住宅建筑给排水设计 5页

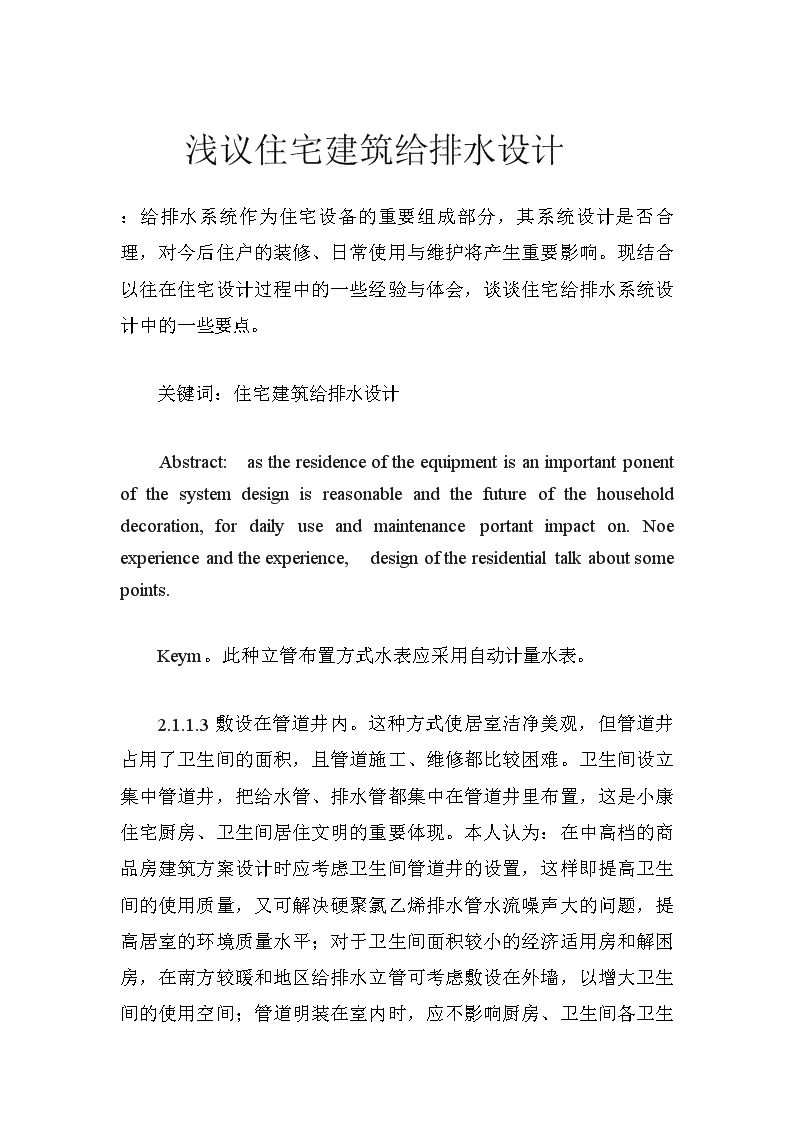

　　浅议住宅建筑给排水设计：给排水系统作为住宅设备的重要组成部分，其系统设计是否合理，对今后住户的装修、日常使用与维护将产生重要影响。现结合以往在住宅设计过程中的一些经验与体会，谈谈住宅给排水系统设计中的一些要点。　　关键词：住宅建筑给排水设计　　Abstract:astheresidenceoftheequipmentisanimportantponentofthesystemdesignisreasonableandthefutureofthehouseholddecoration,fordailyuseandmaintenanceportantimpacton.Noeexperienceandtheexperience,designoftheresidentialtalkaboutsomepoints.　　Keym。此种立管布置方式水表应采用自动计量水表。\n　　2.1.1.3敷设在管道井内。这种方式使居室洁净美观，但管道井占用了卫生间的面积，且管道施工、维修都比较困难。卫生间设立集中管道井，把给水管、排水管都集中在管道井里布置，这是小康住宅厨房、卫生间居住文明的重要体现。本人认为：在中高档的商品房建筑方案设计时应考虑卫生间管道井的设置，这样即提高卫生间的使用质量，又可解决硬聚氯乙烯排水管水流噪声大的问题，提高居室的环境质量水平；对于卫生间面积较小的经济适用房和解困房，在南方较暖和地区给排水立管可考虑敷设在外墙，以增大卫生间的使用空间；管道明装在室内时，应不影响厨房、卫生间各卫生设备功能的使用。　　2.2给水横管敷设　　2.2.1横管敷设在现浇楼板内横管在土建专业绑扎楼板钢筋时预装随楼板浇筑混凝土埋在楼板中但在浇筑混凝土前管道必须试压合格管道防腐也应做好此种方式要求水暖工与土建专业密切配合施工中难度较大。　　2.2.2管道敷设在建筑地面内作法此种方式在工程中采用的较多。但要求建筑面层有一定厚度一般≥35mm。　　2.2.3管道敷设在板面预留的管槽中管槽在土建施工楼板时预留管道安装完毕后用水泥砂浆抹平。　　2.2.4管道敷设在结构板面下管道在板下阴角敷设。建筑专业对阴角进行装饰或装饰出假梁在管道穿梁时应预留孔洞。此种管道设置不破坏墙板施工配合容易管道安装方便不足之处在管道需经过厅房时装饰不理想影响客厅的美观。　　2.2.5管道敷设在隔墙内在砌隔墙时留设管槽或在隔墙上剔出管槽将管道敷设其中是最常用的暗装管道的方法应注意的是在阀门暗装时应将阀门手柄留在墙外。\n　　2.3排水管敷设排水支管敷设住宅室内排水横管宜设在本层套内，这样排水横管渗透时可避免污水等污染物进入邻户，管道维修时也不会影响到邻户的正常生活。厨房内洗涤盆的排水横支管一般在本层楼板面上接入排水立管;地漏排水支管须敷设下层空间。现在许多同行都认为：厨房地面都铺设瓷砖，清洁地在时不需用水冲洗设置地漏意义不大，故厨房内可不设地漏，这样既避免排水横支管进入邻户，又可增大厨房的使用空间。　　2.4热水管道的敷设　　住宅热水多采用煤气热水器制备，有时也采用电热水器作为卫生间淋浴用水的热源。有些住宅卫生间和厨房相隔较远煤气热水器多设在厨房或厨房外的阳台上每户一般只设一块煤气表，需要将热水管从煤气热水器处引至卫生间。热水管道的敷设要求与给水管道相同但应设保温措施。目前住宅市场比较流行毛坯房对卫生间和厨房来说卫生器具和洗涤设备可全部不设或部分设置给水、热水管道，按照用水点的位置预埋在墙内或楼板内在配水点出墙或出楼板处用管堵或丝堵进行封堵，用户装好卫生器具后取下丝堵或管堵用蛇皮管与卫生器具连接。　　3建筑给排水常用管材　　塑料管是合成树脂加添加剂经熔融成型加工而成的制品。添加剂有增塑剂，稳定剂，填充剂，润滑剂，着色剂，紫外线吸收剂。改性剂等。常用塑料管有：硬聚氯乙烯管(PVC—U)，高密度聚乙烯塑料管(PE—HD)，交联聚乙烯管(PE—X)，无规共聚聚丙烯管(PP—R)，聚丁烯管(PB)，工程塑料丙烯腈——丁二烯一苯乙烯共聚物(ABS)等。\n　　塑料给水管与金属管道相比，具有重量轻，耐压强度好，输送液体阻力小，耐化学腐蚀性能强，安装方便，省钢节能，使用寿命长等优点。给水用塑料管道主要有：硬聚氯乙烯（PVC－U）、高密度聚乙烯（HDPE）、交联聚乙烯（PEX）、改性聚丙烯（PP－R，PP－C）、聚丁烯（PB）、铝塑复合管（PE－AL－PE，PEX－AL－PEX）和钢塑复合管等。　　4水表的设置方式　　现代住宅要求厨房、卫生间使用的水、电、气应做到三表计量出户。“三表出户”的目的是便于计量、减少打扰。为此，新的建筑给水排水设计规范第3.4.17条规定：住宅的分户水表宜相对集中读数，且宜设置于户外；对设在户内的水表宜采用远传水表或IC卡水表等智能水表。在实际工程中，水表有以下几种设置方式：　　4.1设置在室外的水表井内　　4.2设置在楼梯间处的水表间内　　4.3采用IC卡(或TM卡)智能型水表，水表设置在厨房或卫生间内　　4.4采用智能抄表系统(即电子远传水表)　　5结语\n　　在新世纪。建筑给排水将担负新的历史重任，面临新的挑战。建筑给排水将更突出以人为本的原则，并将重点调整到民用建筑与工业建筑并重，公共建筑与居住建筑并重，冷水供应与热水供应并重，供水的水量、水压与水质并重等方向上来，走上全面、均衡、务实、安全的发展之路。
