建筑给排水设计节能措施 7页

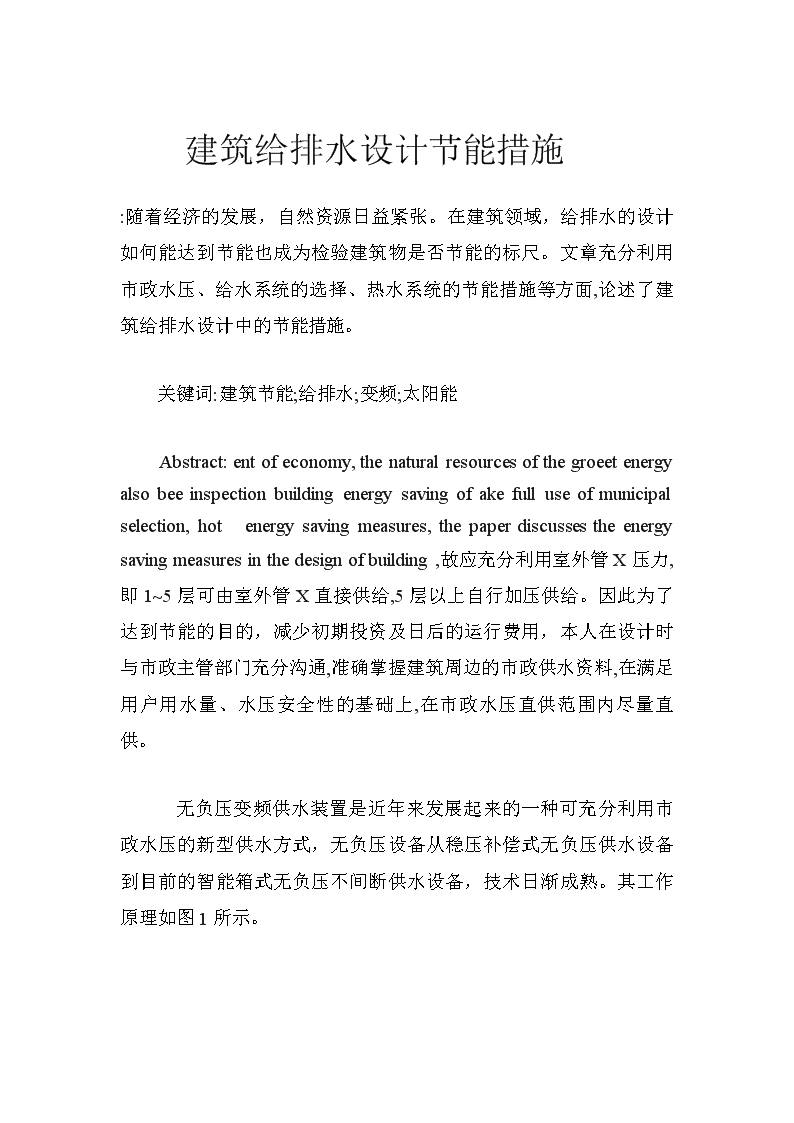

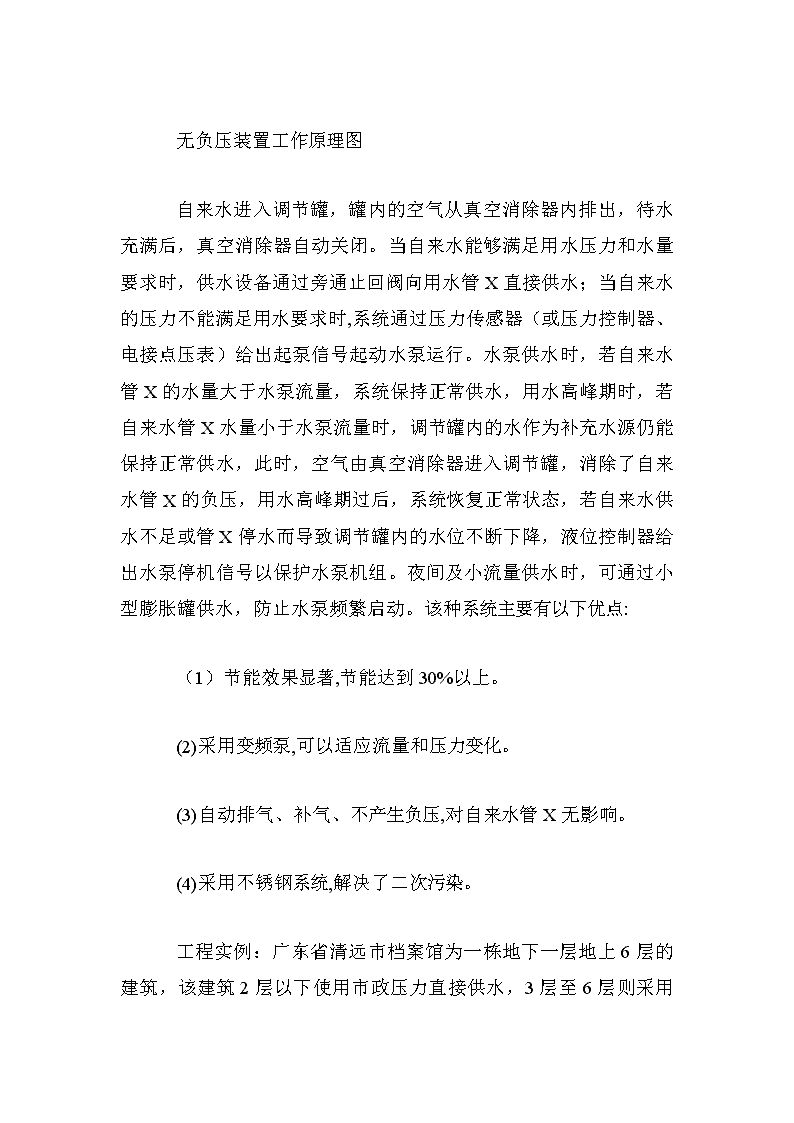

　　建筑给排水设计节能措施:随着经济的发展，自然资源日益紧张。在建筑领域，给排水的设计如何能达到节能也成为检验建筑物是否节能的标尺。文章充分利用市政水压、给水系统的选择、热水系统的节能措施等方面,论述了建筑给排水设计中的节能措施。　　关键词:建筑节能;给排水;变频;太阳能　　Abstract:entofeconomy,thenaturalresourcesofthegroeetenergyalsobeeinspectionbuildingenergysavingofakefulluseofmunicipalselection,hotenergysavingmeasures,thepaperdiscussestheenergysavingmeasuresinthedesignofbuilding,故应充分利用室外管X压力,即1~5层可由室外管X直接供给,5层以上自行加压供给。因此为了达到节能的目的，减少初期投资及日后的运行费用，本人在设计时与市政主管部门充分沟通,准确掌握建筑周边的市政供水资料,在满足用户用水量、水压安全性的基础上,在市政水压直供范围内尽量直供。　　无负压变频供水装置是近年来发展起来的一种可充分利用市政水压的新型供水方式，无负压设备从稳压补偿式无负压供水设备到目前的智能箱式无负压不间断供水设备，技术日渐成熟。其工作原理如图1所示。　　\n　　无负压装置工作原理图　　自来水进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。当自来水能够满足用水压力和水量要求时，供水设备通过旁通止回阀向用水管X直接供水；当自来水的压力不能满足用水要求时,系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。水泵供水时，若自来水管X的水量大于水泵流量，系统保持正常供水，用水高峰期时，若自来水管X水量小于水泵流量时，调节罐内的水作为补充水源仍能保持正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管X的负压，用水高峰期过后，系统恢复正常状态，若自来水供水不足或管X停水而导致调节罐内的水位不断下降，液位控制器给出水泵停机信号以保护水泵机组。夜间及小流量供水时，可通过小型膨胀罐供水，防止水泵频繁启动。该种系统主要有以下优点:　　（1）节能效果显著,节能达到30%以上。　　(2)采用变频泵,可以适应流量和压力变化。　　(3)自动排气、补气、不产生负压,对自来水管X无影响。　　(4)采用不锈钢系统,解决了二次污染。\n　　工程实例：广东省清远市档案馆为一栋地下一层地上6层的建筑，该建筑2层以下使用市政压力直接供水，3层至6层则采用无负压供水设备。采用这套无负压供水系统，不仅节省了地下室生活给水泵房的空间，也能很好地适应大楼的生活给水供给，节能效果明显。　　2给水系统的选择　　高层建筑加压给水系统主要有水池、水泵、水箱联合供水和水池、水泵调速供水两种方式。采取水池、水泵调速供水方式水压稳定,此系统无高位水箱,少了一个水质二次污染的环节,是目前建筑高度<100m的高层建筑的主要供水方式,通过改变水泵电机频率来改变水泵出水流量,可以明显节能。　　供水系统的水泵调速运行如图2所示。当管X中用水量由QA1减少至QA2时,如果泵站是定速运行情况,则水泵的工况点将由A1点自动移到A2点,此时管X中的静压由Hst增大为Hs琀,轴功率为NB2(B2点);如果泵站是调速运行情况,则水泵的工况点将由A2点自动移到A2点,此时管X中的静压仍为Hst,轴功率为NB2(B2点)。泵站调速运行的优点主要是:1保持管X恒压供水(Hst基本不变);o节省电耗(即NB2
