对住宅建筑给排水设计探析 6页

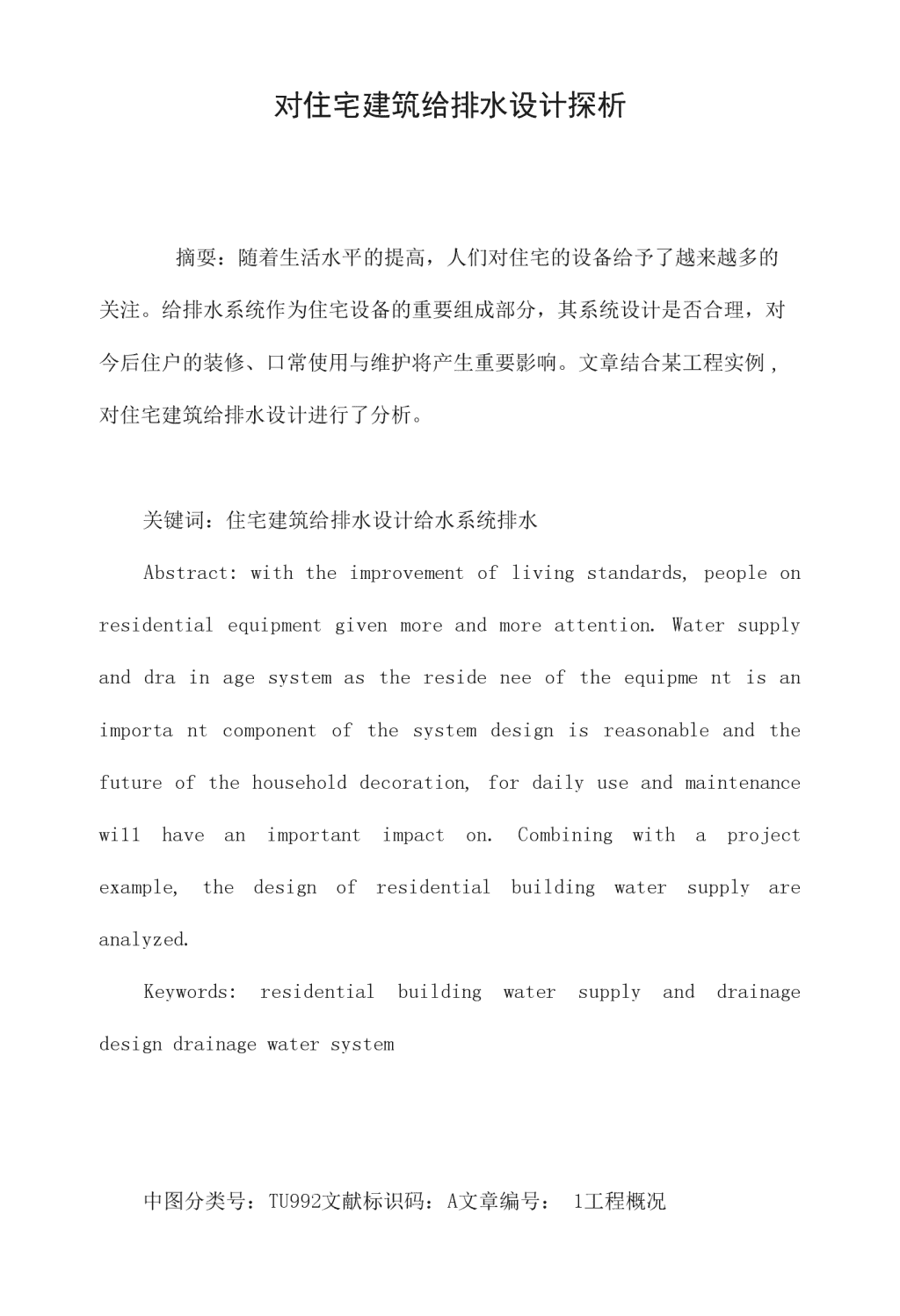

对住宅建筑给排水设计探析摘耍：随着生活水平的提高，人们对住宅的设备给予了越来越多的关注。给排水系统作为住宅设备的重要组成部分，其系统设计是否合理，对今后住户的装修、口常使用与维护将产生重要影响。文章结合某工程实例,对住宅建筑给排水设计进行了分析。关键词：住宅建筑给排水设计给水系统排水Abstract:withtheimprovementoflivingstandards,peopleonresidentialequipmentgivenmoreandmoreattention.Watersupplyanddrainagesystemastheresideneeoftheequipmentisanimportantcomponentofthesystemdesignisreasonableandthefutureofthehouseholddecoration,fordailyuseandmaintenancewi11haveanimportantimpacton.Combiningwithaprojectexample,thedesignofresidentialbuildingwatersupplyareanalyzed.Keywords:residentialbuildingwatersupplyanddrainagedesigndrainagewatersystem中图分类号：TU992文献标识码：A文章编号：1工程概况\n某工程的住宅小区中交通、地理位置十分优越，建筑基地总用地面积35225平方米，小区设计注重体现可持续发展思想，以人为核心，加大科技含量。合理的分配和使用各项资源，努力满足现代都市人对精神物质质量提出的更高耍求。2住宅用水量标准随着人们生活水平的提高，住宅洗浴设施的完善及改进，住宅用水量标准若沿用原有的用水量标准，在近来的工程实践中已发现不能满足使用要求。根据我们的调研及沿海发达城市的设计准则，我们认为在工程设计中可按表1的数据进行设计。表1住宅生活用水定额及小时变化系数住宅差别卫生器具设置标准单位生活用水定额（最高口）（L）小时变化系数普通住宅冇大便器、洗涤盆、无淋浴设备每人每日85~1503.0〜2.5有大便器、洗涤盆和淋浴设备130~2202・8~2.3有大便器、洗涤盆、淋浴设备和热水供应170〜3002・5〜2・0高级住宅和别墅有大便器、洗涤盆、淋浴设备和热水供应300^4002.3^1.83给水系统3.1系统设计每幢住宅为一个独立的给水系统，采用：蓄水池一水泵一水箱一减压阀一用水点供水方式。此为住宅供水较节地、节能、又便于管理的方案。它既能满足市政基\n础设施滞后于住宅建设快速发展带来的弊端，避免对市政给水管网造成冲击；又能解决《高层民用建筑设计防火规范》中对消防前期贮水量的要求。各幢住宅楼合用蓄水池，水池设于地下车库。单栋设独立水泵，具有独立、灵活、便于管理及利于销售的优势。水箱供水的客观存在是解决高层建筑给水系统节能问题的有效途径之一。至于水质“二次污染”问题，笔者认为除设计中应考虑合理确定水箱容积，合理布置水箱位置，为物业管理、水箱清洗、维护创造必要的条件外，建立良好的维护、管理制度是避免水箱水质“二次污染”问题的重要保障。122给水系统的BA设计小区内每栋单体均设有水池、水箱、水泵，数量多。如用传统的管理方式务必造成人力、资源的浪费，给管理带來很多不便，所以本小区设计中采用BA系统对各个水池、水箱、水泵的运行状态、故障状态等进行监视、控制。BA系统中的自动抄表系统解决了人工抄表带来的诸多不便，更好地为住户服务。给水系统的BA设计主要是通过液位、压力、流量等讯号对加压泵、水池、水箱运行状态进行监视、控制。具体控制方式如下：（1）分户水表通过BA系统采用远传计量方式，按月集屮计量、计费、打印收据通知单和报表，并为住户提供适时咨询。（2）屋顶水箱溢流、超高报警，水位过低报警。（3）生活加压泵运行状态监视及故障报警。（4）地下水池、屋顶水箱定期开列清洗、保养清单。\n（5）生活加压泵定期开列保养工作清单。4排水系统的选择住宅建筑室内排水系统是采用污水、废水分流还是合流方式，应根据所在城市室外排水制度，市政主管部门的耍求及是否有利于综合利用与处理要求来确定。如小区或建筑要建设中水系统，应优先采用优质生活废水,这时要求生活废水应用单独的排水系统收集作为中水的水源。当有污水处理厂时，生活废水与粪便污水宜合流排出。此条款在各地的执行情况也不相同。北京、深圳、广州都有城市污水处理厂，生活污水在排入城市污水管网前按地方主管部门的要求均需设化粪池简单处理。北京和深圳建筑物的排水系统釆用的是合流制（建筑物采用中水系统除外），而广州建筑物的排水系统则采用的是分流制，生活污水在化粪池后与粪便污水合并排入城市污水管网。从提高建筑物的卫生标准来讲，广州市的做法是合理的，污、废水分流还可以减小化粪池的容积，冇利于厌氧菌腐化发酵分解有机物，提高化粪池的污水处理效果。有城市污水处理厂还要设化粪池的目的是为了减轻污水处理厂的负担。山于城市（尤其是居住小区）的快速发展,污水处理厂的建设不能适应城市建设的要求，污水处理构筑物常处于超负荷运转状态。污、废水分流制的缺点是增加了室内的排水立管及室外检查井的数量。《建筑给水排水设计规范》（GB50015-2003,2009年版）增加了“建筑物使用性质对卫生标准耍求较高时”应采用污、废水分流的条款，即也可以根据建筑物的标准来决定排水系统。5消火栓和自动喷淋系统消防系统的安全、可靠是居民安居乐业的重\n耍保障。在本小区的消防设计中经多方案比较，并会同消防主管部门的意见,消火栓、自动喷水火火系统采用区域集中临时高压消防给水系统，选择较适中的位置集屮设置消防水泵房，每栋分设消防水箱，并采取措施，以避免由于水箱高度不同而引起的“串压”问题。水箱高度均能满足《高层民用建筑防火规范》中对静水压力的要求，每栋单体内消火栓均设按钮,火灾时及时启动消火栓泵，喷淋系统设监控阀、水流指示器及湿式报警阀,采用区域集中临时高压消防给水系统有如下优点：（1）节省住宅地下室占地面积；（2）避免重复购置消火栓泵、喷淋泵、电控柜等消防设备，减少投资；（3）避免消防加压设备分散设置带来的维护、管理不便，有利于消防设备自检。山于所选水泵流量和扬程是根据小区内同一时间失火次数为一次而考虑的，故水泵流量和扬程应根据最不利一幢建筑的消防用水量和最不利建筑最不利点所需压力来确定。为防止由于建筑高度不同而造成的较低、较近建筑消防供水时压力过高或减压孔板设置过多，在消火栓及喷淋系统总干管入口处设可调式减压阀。此阀阀后压力不随阀前压力、流量的变化而改变，供水时阀后压力稳定，同时在减压阀后管段上设DN32泄水阀，定期泄水，试运行。6地漏的水封《建筑给水排水设计规范》（GB50015-20032009年版）第4.5.9条规定“带水封的地漏水封深度不得小于50mmo"此条规定日的就是防止水封被破坏后污水管道内的有害气体窜入室内污染室内环境卫生。但是在给排\n水设计说明中很少有人提及，建设及施工单位为了降低造价使用市场上价格低廉的地漏，这种地漏水封一般不大于3厘米，满足不了水封深度要求。另外，居民装修房子时选用装修市场上的不锈钢地漏替代原來的塑料地漏，外表虽光亮美观，内部水封同样很浅。当排水时，地漏的水封由于正压或负压被破坏，臭气进入室内。建议设计施工时采用高水封或新型防返溢地漏。厨房内地面溅水很少，可以不设置地漏。7结语随着经济的发展和人民生活水平的不断提高，住宅的使用功能要求也越来越高，人们不再仅仅满足于有房住、住得下，而且要求住得好，要方便、卫生、舒适，要经久耐用、维护简单、互不干扰，从而对住宅设备方面提出了更高的要求。每个设计人员应木着以人为木、爱岗敬业的原则，为用户的切身利益着想，尽职尽责，力求创新，努力适应住宅设计发展的新要求。参考文献：[1](GB50015-20032009年版)建筑给水排水设计规范•北京：中国计划出版社,2010[2]赵锂•住宅建筑给水排水设计•给水排水,2000,26(7)：44〜47注：文章内所有公式及图表请用PDF形式查看。
