如何应用solidworks进行齿轮标准工程图绘制 6页

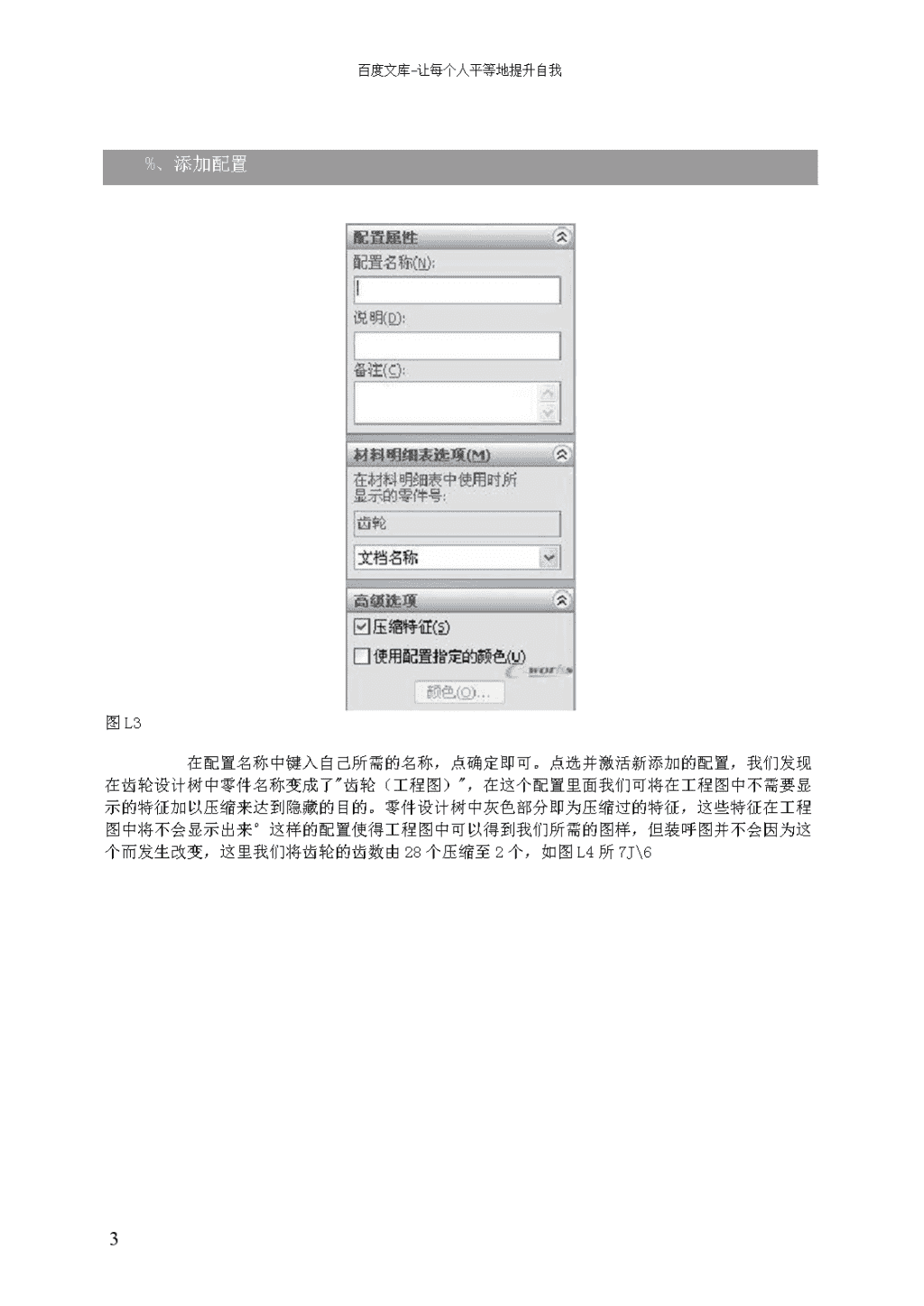

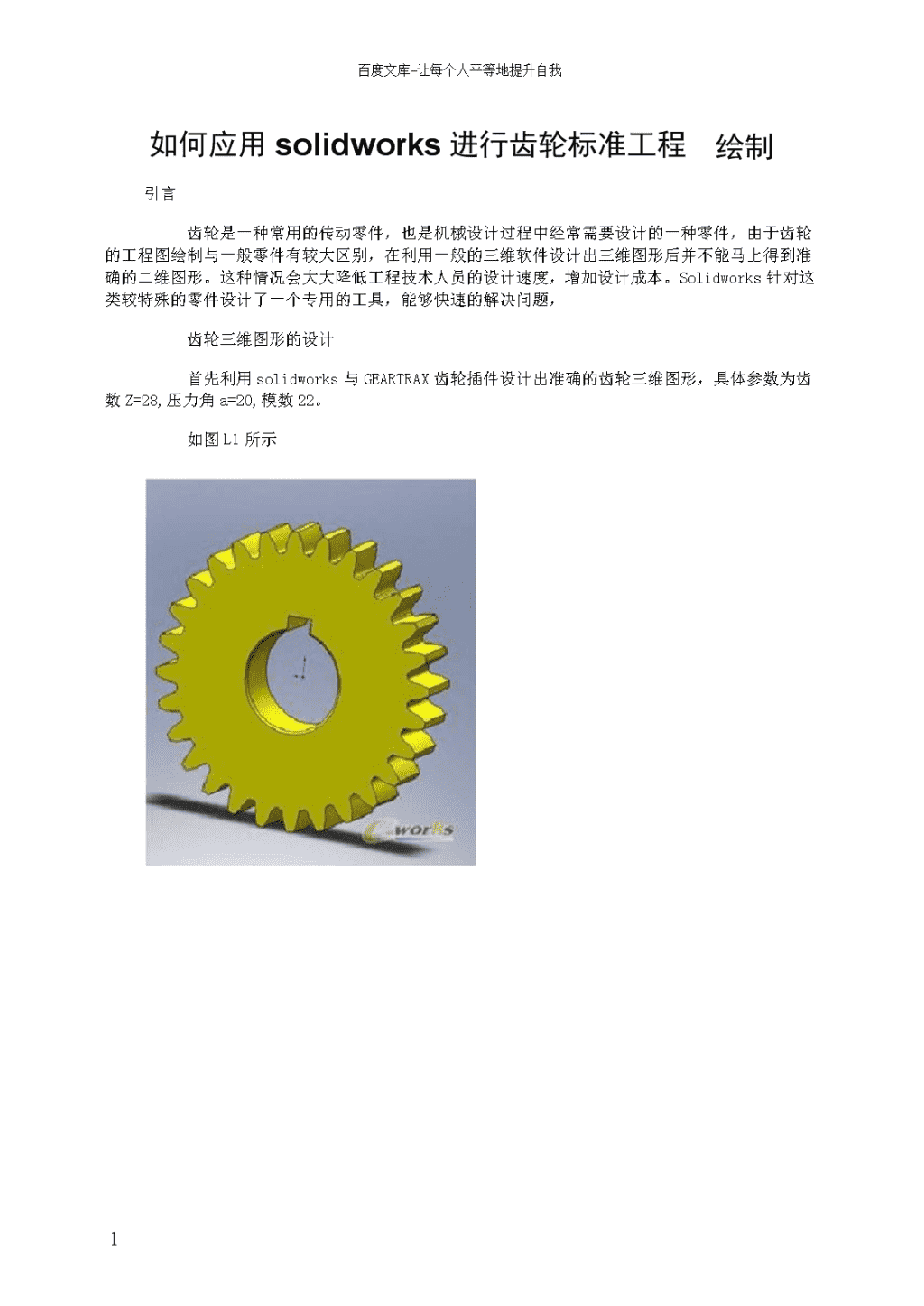

'百度文库-让每个人平等地提升自我6百度文库-让每个人平等地提升自我如何应用solidworks进行齿轮标准工程绘制6百度文库-让每个人平等地提升自我6百度文库-让每个人平等地提升自我引言齿轮是一种常用的传动零件，也是机械设计过程中经常需要设计的一种零件，由于齿轮的工程图绘制与一般零件有较大区别，在利用一般的三维软件设计出三维图形后并不能马上得到准确的二维图形。这种情况会大大降低工程技术人员的设计速度，增加设计成本。Solidworks针对这类较特殊的零件设计了一个专用的工具，能够快速的解决问题，齿轮三维图形的设计首先利用solidworks与GEARTRAX齿轮插件设计出准确的齿轮三维图形，具体参数为齿数Z=28,压力角a=20,模数22。如图L1所示6 百度文库-让每个人平等地提升自我mi.iSolidworks可以使三维图形快速投影成二维图形，但对于齿轮这类特殊的零件我们还需对其进行适当的技术处理,才能得到准确的工程图形.在下图1.2中，我们发现齿轮零件左边的任务栏中有四个图标，现在我们就要利用第三个图标对工程图进行配置.通tf腐~周,齿轮配置默认）公箍司哂的11rZfIH&默认［齿轮］图1.2点选图标,选择添加配置,弹出“添加配置”对话框，如图1.3所示6 百度文库-让每个人平等地提升自我%、添加配置图L3在配置名称中键入自己所需的名称，点确定即可。点选并激活新添加的配置，我们发现在齿轮设计树中零件名称变成了"齿轮（工程图）"，在这个配置里面我们可将在工程图中不需要显示的特征加以压缩来达到隐藏的目的。零件设计树中灰色部分即为压缩过的特征，这些特征在工程图中将不会显示出来°这样的配置使得工程图中可以得到我们所需的图样，但装呼图并不会因为这个而发生改变，这里我们将齿轮的齿数由28个压缩至2个，如图L4所7J66 百度文库-让每个人平等地提升自我6百度文库-让每个人平等地提升自我图L4同样的方法，再次添加一个新的配置，将齿形全部压缩得到如图L5所示图形。6 百度文库-让每个人平等地提升自我6百度文库-让每个人平等地提升自我吃（X程阂2）因注解钞Q设计活页夹寻回实体期W三材质诔指定〉国光源与相机的前视基港面或上视基准面双右视基潴面B原点基睢轴1+后2.0Module,56.OOOOmfnF.I+|^|?名生阵列111周〕1is切除-旋转iK画钱向痼切除-拉伸1黠阵列㈣周刊圆倒角1图1.5当完成这些基本工作后，就可以正确的将齿轮转成所需的二维图形了，工程图如图1.6所示。6 百度文库-让每个人平等地提升自我图L6总结利用solidworks对齿轮进行设计，快速、准确。工程图的制作能力也让人惊叹,充分体现了solidworks人性化的设计，这将为我国机械领域带来飞速的发展。6'
