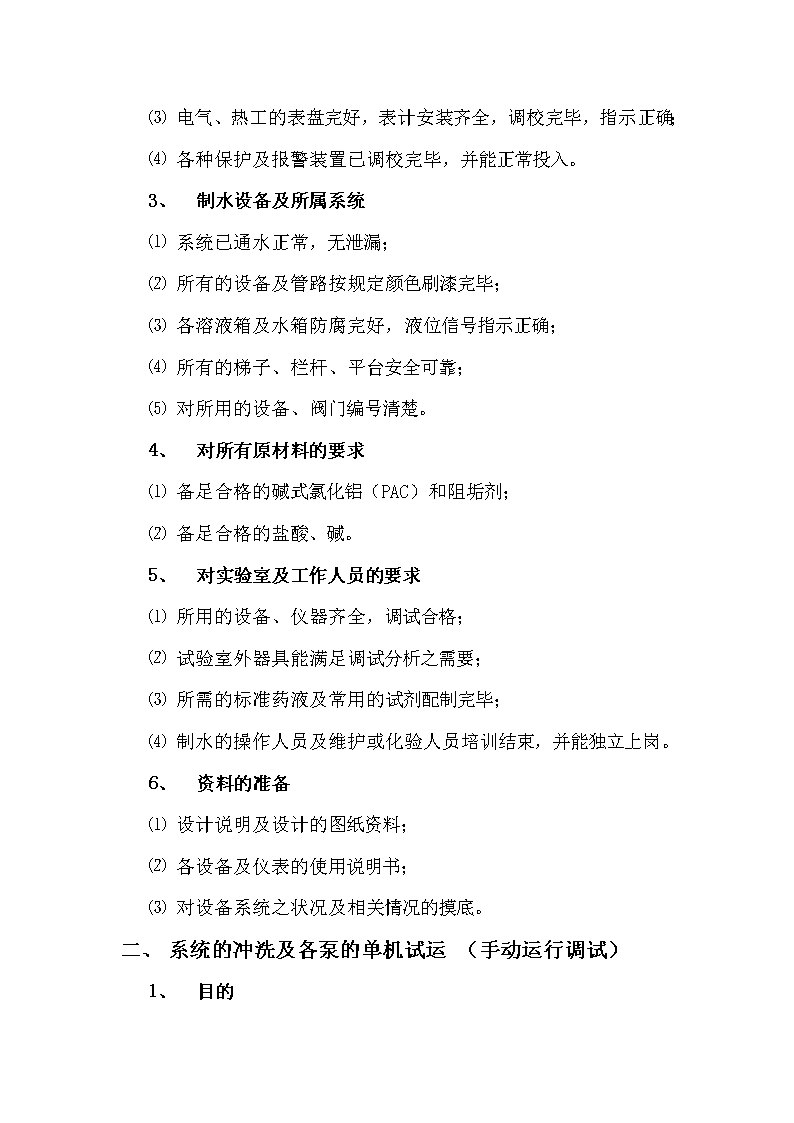

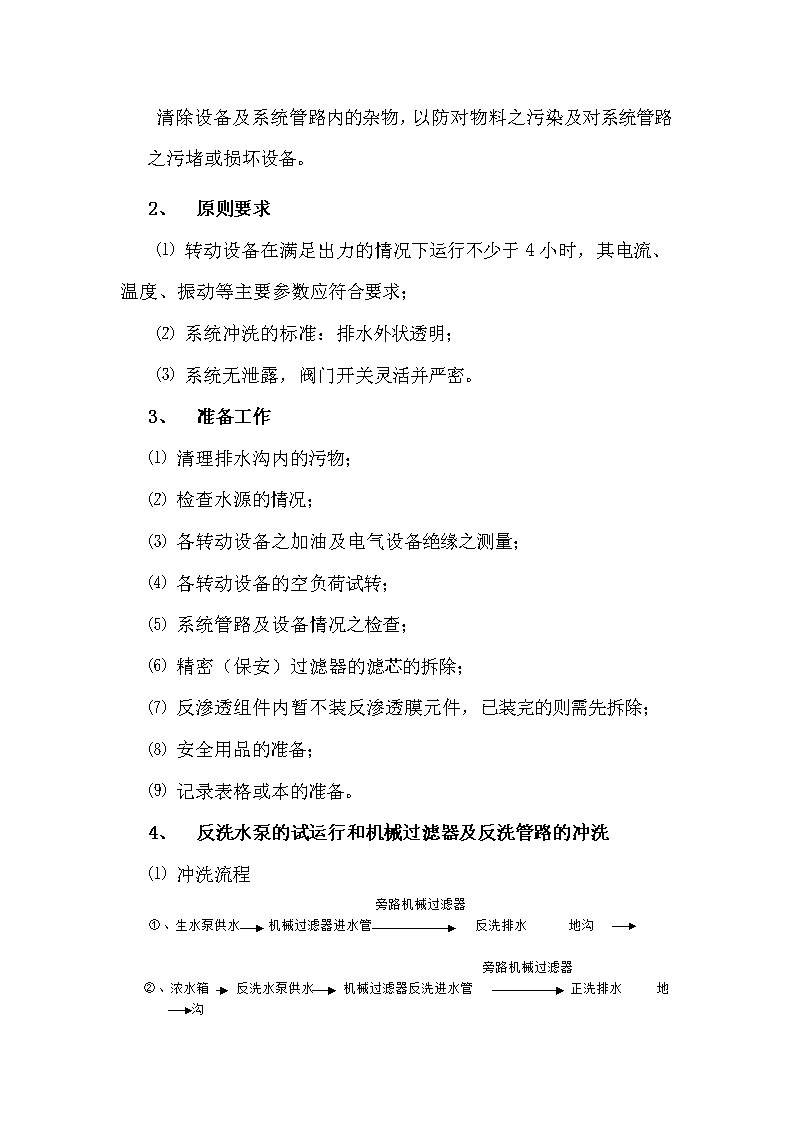

'反渗透水处理设备调试大纲电厂反渗透水处理设备的工艺是采用“生水经过滤、精滤、反渗透预除盐后，送入离子交换系统”的工艺，其产品水水质为：电导率≤0.2μs/cm(25℃)SiO2≤20μg/l硬度≌0μmol/lNa≤10μg/l反渗透总供水量为150t/h。一、调试前应具备的基本条件1、土建部分⑴水源能保证连续供水，并水压稳定；⑵水处理车间内采暖安装完毕，并能正常投入；⑶排水沟道及防腐施工完毕、验收合格。沟道内无杂物、畅通，盖板按设计要求齐全、平整；⑷水处理车间内地面平整，防腐施工完毕。2、电气及热工部分⑴化水站的低压配电室的电源已接通，并能正常供电，电气设备绝缘良好；⑵照明及通讯设施能满足调试的要求； ⑶电气、热工的表盘完好，表计安装齐全，调校完毕，指示正确；⑷各种保护及报警装置已调校完毕，并能正常投入。1、制水设备及所属系统⑴系统已通水正常，无泄漏；⑵所有的设备及管路按规定颜色刷漆完毕；⑶各溶液箱及水箱防腐完好，液位信号指示正确；⑷所有的梯子、栏杆、平台安全可靠；⑸对所用的设备、阀门编号清楚。2、对所有原材料的要求⑴备足合格的碱式氯化铝（PAC）和阻垢剂；⑵备足合格的盐酸、碱。3、对实验室及工作人员的要求⑴所用的设备、仪器齐全，调试合格；⑵试验室外器具能满足调试分析之需要；⑶所需的标准药液及常用的试剂配制完毕；⑷制水的操作人员及维护或化验人员培训结束，并能独立上岗。4、资料的准备⑴设计说明及设计的图纸资料；⑵各设备及仪表的使用说明书；⑶对设备系统之状况及相关情况的摸底。二、系统的冲洗及各泵的单机试运（手动运行调试）1、目的 清除设备及系统管路内的杂物，以防对物料之污染及对系统管路之污堵或损坏设备。1、原则要求⑴转动设备在满足出力的情况下运行不少于4小时，其电流、温度、振动等主要参数应符合要求；⑵系统冲洗的标准：排水外状透明；⑶系统无泄露，阀门开关灵活并严密。2、准备工作⑴清理排水沟内的污物；⑵检查水源的情况；⑶各转动设备之加油及电气设备绝缘之测量；⑷各转动设备的空负荷试转；⑸系统管路及设备情况之检查；⑹精密（保安）过滤器的滤芯的拆除；⑺反渗透组件内暂不装反渗透膜元件，已装完的则需先拆除；⑻安全用品的准备；⑼记录表格或本的准备。3、反洗水泵的试运行和机械过滤器及反洗管路的冲洗⑴冲洗流程旁路机械过滤器①、生水泵供水机械过滤器进水管反洗排水地沟旁路机械过滤器②、浓水箱反洗水泵供水机械过滤器反洗进水管正洗排水地沟 ③、过滤器反洗时按规程要求用罗茨风机空气，进行空气擦洗；④、过滤器的正洗，当其出水澄清透明时，才准许向下一级供水。1、精密过滤器及反渗透供水母管之冲洗和高压泵之试运行⑴、冲洗流程①、机械过滤器出水口精密过滤器精密过滤器出口排水地沟②、关精密过滤器出口排水阀，拆下反渗透组件：机械过滤器出水口精密过滤器高压泵反渗透给水母管反渗透进水支管地沟③、接上反渗透组件（组件内不装反渗透膜元件，净水口用塞子封住）：精密过滤器高压泵反渗透给水母管反渗透进水支管反渗透组件（一段、二段）反渗透浓水母管浓水箱浓水箱排水地沟④、拔去净水口塞子，打开净水排放口阀门：精密过滤器高压泵反渗透给水母管反渗透组件反渗透净水母管地沟⑤关闭反渗透装置的净水排放阀门：精密过滤器高压泵反渗透给水母管反渗透组件反渗透净水母管淡水箱淡水箱排水地沟淡水箱清洗后，应对其内部进行最后的清理，以清除内部存在的杂物。⑥、反渗透清洗系统管路的冲洗：a反渗透给水母管一段反渗透组件一段出、二段进水母管打开一段清洗阀门反渗透清洗水箱反渗透清洗水箱排水地沟b反渗透清洗水箱清洗水泵清洗过滤器清洗水入反渗透装置母管地沟 ⑵、高压泵试运行保安过滤器管路及高压泵、反渗透装置管路冲洗后，对高压泵进行试车，首先试正、反转，然后启动高压泵，观察其是否运行正常。1、淡水泵的试运行及至混床管路的清洗⑴淡水箱注满水后，试运行淡水泵，其运行情况正常。⑵至混床管路的冲洗流程旁路混床①、淡水箱淡水泵混床入口管大反洗排水管地沟旁路混床②、淡水箱淡水泵混床反洗入口管大正洗排水管地沟其余管路为原有设备。二、各单元系统的调试（一）、机械过滤器系统的调试1、调试前的检查⑴系统及本体应完好，表计齐全并能正常投入使用；⑵水源供水正常，压力稳定；⑶各阀门开关灵活，各监督取样点开通。2、调整内容：⑴机械过滤器的反洗强度的调整，以找出反洗水量的最佳值；⑵罗茨风机风量的调整，以找出反洗时空气擦洗最佳气压值。（二）、加药系统的调试1、絮凝系统的调整 ⑴先将溶解箱、计量箱清洗干净；⑵检查计量泵、搅拌机、仪表、液位计及各阀门是否正常；⑶将溶解箱加水后打开注入口的阀门，启动计量泵，看其运行是否正常；⑷试运行。将碱式氯化铝（PAC）按比例（10%）配制在溶解箱中，开动搅拌机进行搅拌，然后将药液放入计量箱，待运行；⑸药液的比例、计量泵的行程等，在全系统调试时再定（以SDI指数合格为准）。1、阻垢剂系统的调整⑴先将计量箱清洗干净；⑵检查计量泵、仪表、液位计及各阀门是否正常；⑶将计量箱加水后打开注入口的阀门，启动计量泵，看其运行是否正常；⑷试运行。将阻垢剂（ACUMER1035）装在计量箱中，系统待运行；⑸药液的比例、计量泵的行程等，在全系统调试时再定。（三）、反渗透系统的调整1、试投前的检查对精密过滤系统的检查⑴检查保安过滤器的滤芯是否装好，压盖螺栓是否紧固好。⑵保安过滤器的进出口压力表是否灵活、准确；⑶保安过滤器的出口低压保护压力开关是否正常。对反渗透系统的检查 ⑴在反渗透装置启动之前，记录好每一套反渗透装置中一段、二段各个压力容器的系列号和装膜元件的系列号、产水量和脱盐率，并画出一张示意图，标明各个压力容器及膜元件号在组件内和机架上的位置，以备设备检修之用；⑵检查反渗透压力容器与管道连接是否有误；⑶检查反渗透装置的压力表、流量表、电导表的安装正确与否；⑷检查给水、一段、二段的浓水、产品水和总产品水的取样点是否有代表性；⑸检查高压泵是否具备使用条件，同时确定泵的转向和油位；⑹检查所有仪表是否已经过校准，保证反渗透系统的正确运行和准确的监测；⑺检查管件、压力容器严密不漏；⑻保证浓水流量控制阀处于打开位置，其开度处于待调整状态；⑼核对淡水排放阀是否打开；⑽检查反渗透压力容器固定在机架上的U形卡环的螺栓不要拧的太紧，否则，会使玻璃钢外壳翘曲；⑾核对高、低压保护开关的报警已经过正确的调定。1、反渗透系统的起动、停机的调整在将反渗透给水送入反渗透装置之前，机械过滤器的出水必须检测，SDI值小于4，以满足反渗透系统的进水要求。两套反渗透装置分别进行调整。启动 ⑴将与反渗透装置有关的各仪表投入运行；电磁阀旋钮打在“手动”位置；⑵将机械过滤器、保安过滤器等设备投入运行。SDI合格后，半开保安过滤器后排水门F3，保安过滤器放气、充水完毕。⑶关闭保安过滤器后电动排水门F3，启动絮凝、阻垢剂加药泵。⑷打开反渗透装置的浓水排放阀门F6，打开淡水排放阀门F5和高压泵进水阀门F4，让前级来水进入反渗透装置，将反渗透组件中的空气排出，浓水排放阀门F6出水。⑸检查系统中有无泄漏，。启动高压水泵，泵运转正常后，缓慢打开高压泵出口电动慢开阀F4，关闭保安过滤器前排水门F3，同时关小浓水排放阀门F6，观察反渗透膜组件进水（一段进）压力表，使其压力逐渐升高，当压力升至1.0Mpa时，保压运行10~15分钟左右。注意：在反渗透装置升压时，观察一段进、二段进及末端三个压力表之间的压力差，每段间压差不应大于0.25Mpa，观察淡水和浓水流量计的流量，淡水：浓水=3：1。⑹继续调整膜进水口的电动慢开阀门F4和浓水排放阀门F6，使反渗透膜组件进水压力达到规定值（1.5Mpa,调试时确定）；根据淡水产水量和淡水电导值而定，直至满足设计的淡水流量60m3/H和80%的回收率。 ⑺系统稳定运行后，记录所有的运行参数，反渗透装置开始正常制水。停运操作：首先缓慢关闭电动慢开门F4，打开浓水排放阀门F6，逐渐降低运行压力，待压力降至0.5Mpa时，停止高压泵的运行。开启高压泵前的电动排水门F3。反渗透装置停止运行后，启动冲洗系统。开启自用水泵及相应阀门，冲洗反渗透装置，其目的是将反渗透组件内的浓水置换出去。一、整体制水整体制水的启动程序启动生水泵启动并投入机械过滤器投入保安过滤器启动高压泵启动并投入反渗透装置淡水箱启动淡水泵投入混床除盐水箱除盐水泵供水说明：整体制水之操作步骤详见《培训手册》中的第六章，反渗透水处理系统的操作（手动）。二、自动控制的操作及调试自动控制的操作及调试见自动控制系统的程序控制（另外叙述）。'
