生活污水处理技术方案 8页

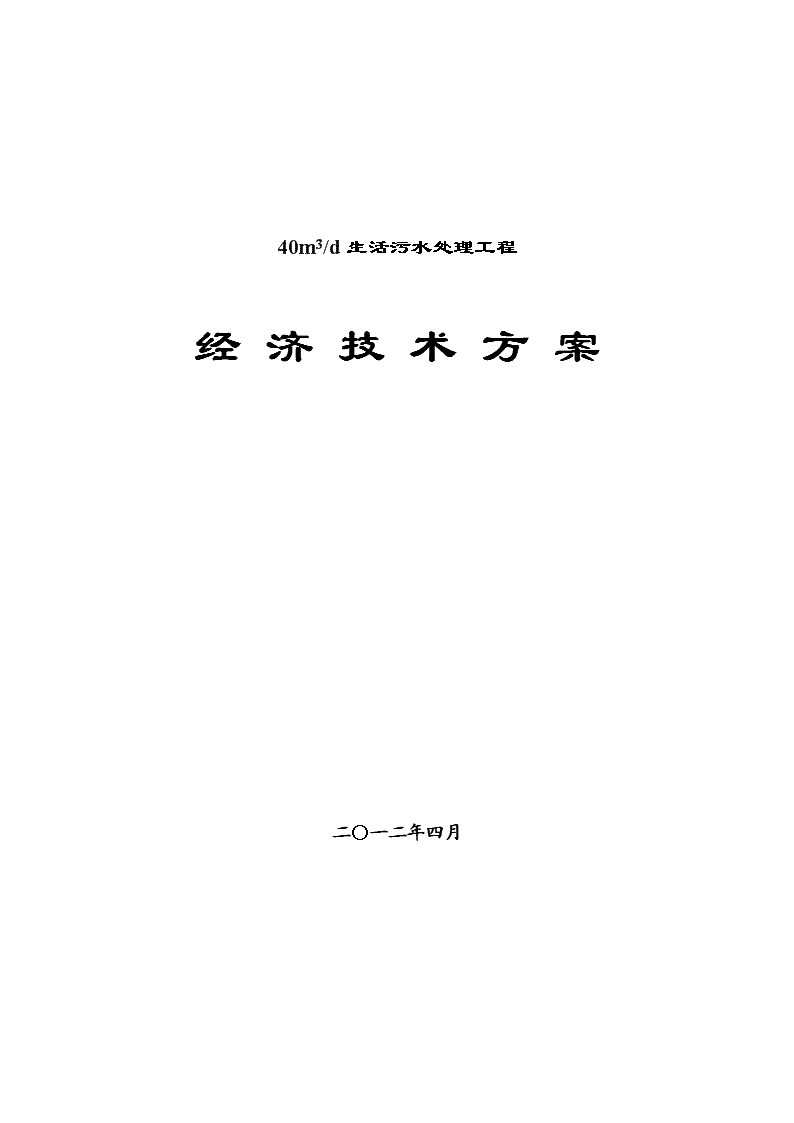

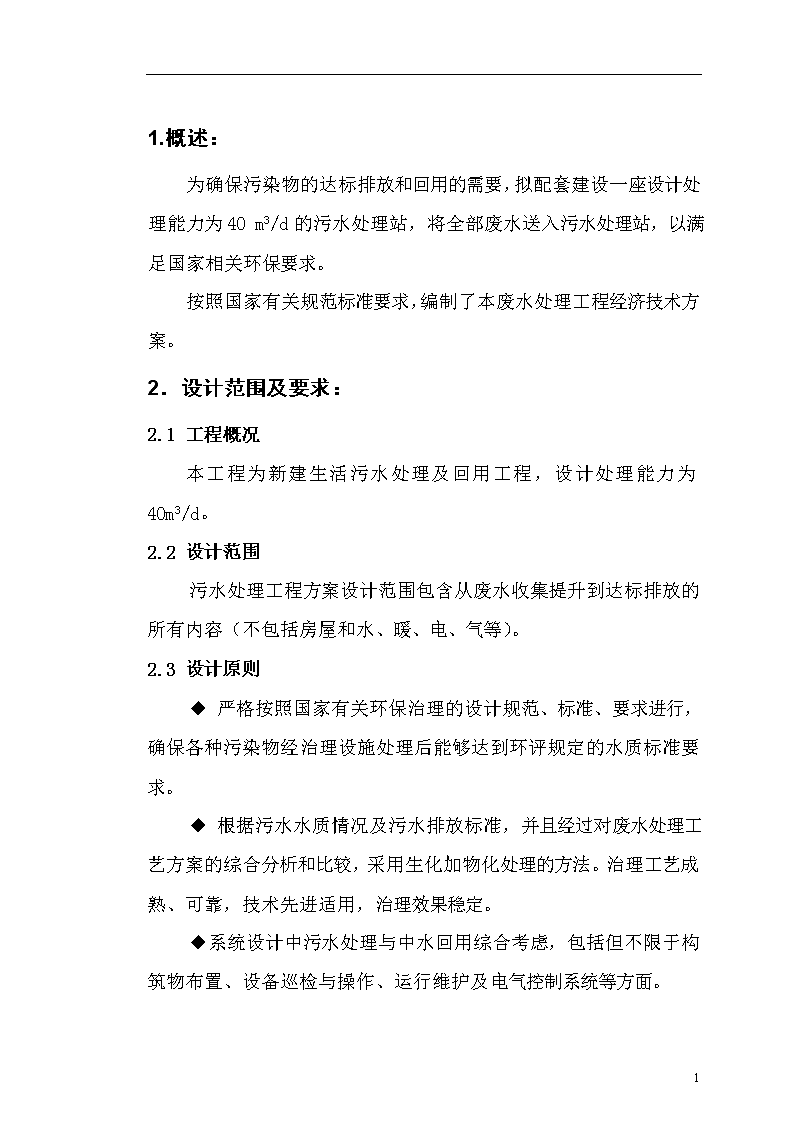

'40m3/d生活污水处理工程经济技术方案二〇一二年四月6 目录1、概述2、设计依据3、废水水质、水量4、执行标准5、废水处理工艺技术6、投资预算6 1.概述：为确保污染物的达标排放和回用的需要，拟配套建设一座设计处理能力为40m3/d的污水处理站，将全部废水送入污水处理站，以满足国家相关环保要求。按照国家有关规范标准要求，编制了本废水处理工程经济技术方案。2．设计范围及要求：2.1工程概况本工程为新建生活污水处理及回用工程，设计处理能力为40m3/d。2.2设计范围污水处理工程方案设计范围包含从废水收集提升到达标排放的所有内容（不包括房屋和水、暖、电、气等）。2.3设计原则◆严格按照国家有关环保治理的设计规范、标准、要求进行，确保各种污染物经治理设施处理后能够达到环评规定的水质标准要求。◆根据污水水质情况及污水排放标准，并且经过对废水处理工艺方案的综合分析和比较，采用生化加物化处理的方法。治理工艺成熟、可靠，技术先进适用，治理效果稳定。◆系统设计中污水处理与中水回用综合考虑，包括但不限于构筑物布置、设备巡检与操作、运行维护及电气控制系统等方面。6 ◆采用PLC自动控制系统，正常运行除向药槽添加药剂外无需人工操作，显著降低工人操作强度，并确保系统的稳定可靠运行。◆整个工程设计工艺参数选择有一定安全系数，能适应水质水量在一定范围内的变化。2.4设计依据2.4.1有关法规、标准及规范：《水污染防治法》；《建设项目环境保护管理条例》；《污水综合排放标准》（GB8978-1996）；《恶臭污染物排放标准》(GB14544-93)；《工业企业厂界噪声标准》(GB12348-90);《室外排水设计规范》(GB50014-2006)；《给水排水制图标准》(GBT50106—2001)；《总图制图标准》(GBT50103-2001)；《建筑给水排水设计规范》(GBJ15-88)；《水处理设备技术条件》（JB/T2932-99）；《工业用水处理设备质量验收》（DL543-94）；《给排水管道工程施工及验收规范》（GB50268-97）;《给水排水工程结构设计规范》（GB50069-2002）;《建筑结构可靠度设计统一标准》（GB50068-2001）；《厂矿道路设计规范》(GBJ22-87)；《给水排水工程结构设计规范》(GBJ69-84)；《建筑结构荷载规范》（GB50009-2001）（2006年版）；6 《建筑工程抗震设防分类标准》（GB50223-2004）；《建筑抗震设计规范》（GB50011-2001）；《建筑地基基础设计规范》（GB50007-2002）；《建筑地基处理技术规范》（JGJ79-2002、J220-2002）；《建筑地基基础工程施工质量验收规范》（GB50202-2002）；《混凝土结构设计规范》（GB50010-2002）；《混凝土结构工程施工质量验收规范》（GB50204-2002）；《砌体结构设计规范》(GB50003-2001)；《建筑地面设计规范》(GBJ50037-96)；《工业建筑防腐蚀设计规范》(GB50046-95)；《房屋建筑制图统一标准》(GBJ1-86)；《建筑模数协调统一标准》(GBJ2-86)；《建筑制图标准》(GBJ104-87)；《建筑楼梯模数协调标准》(GBJ101-87)；《工业企业采光设计标准》(GB50033-91)；《工业企业设计卫生标准》(GB21-2002)；《工业企业噪音控制设计规范》(GBJ.87-85)；《地下工程防水技术规程》(GBJ108-87)；《屋面工程技术规程》(GB50207-94)；《工业企业总平面设计规范》(GB50187-93)；《建筑设计防火规范》（GB50016-2006）《建筑灭火器配置设计规范》（GB50140-2005）；《供电系统设计规范》(GB50052-95)；6 《低压配电设计规范》(GB50054-95)；《电动装置的继电保护和自动装置设计规范》(GB50060-92；《电器装置安装工程施工及验收规范》（GB50528-96）;《工业与民用电力装置的接地设计设计规范》（GB50069-2002）;其它有关设计标准规范。2.4.2业主提供的项目建设基本资料3.废水水质、水量：3.1废水水量：设计污水处理能力为40m3/d。3.2废水水质：本项目废水平均排放浓度为COD500mg/l、BOD5400mg/l、SS700mg/l、动植物油95mg/l、磷酸盐6mg/l，氨氮50mg/l。4.执行标准：废水处理出水水质达到《污水综合排放标准》(GB8978-1996)表4中一级标准的要求，其具体指标如下：COD≤100mg/LBOD5≤20mg/LSS≤70mg/LpH：6～9NH4-N≤15mg/L动植物油≤10mg/L磷酸盐≤0.5mg/L回用水达到国家《城市污水再生利用城市杂用水水质》(GB/T18920-2002)标准,即：BOD5≤10mg/L浊度≤5NTUpH：6～96 NH4-N≤10mg/L5.废水处理工艺技术：5.1工艺流程根据以上执行标准，在本方案设计中，考虑采用如下的处理工艺，其具体工艺流程如下：空气絮凝剂消毒剂↓↓↓原水→格栅→调节池→接触氧化池→反应-沉淀池→BAF池→砂滤→清水池↑滤液↓污泥↓└————————厢式压滤机←污泥池回用或外排↓泥饼外运5.2工艺流程说明生产过程中产生的混合废水经格栅井排入调节池，调节池入口格栅井内设机械格栅。以去除废水中含有的悬浮物和漂浮物。废水进入接触氧化池，因污水中有机物含量较高，需采用两段好氧生化反应，去除废水中的有机物，池内采用新型复合生物填料做生物载体，具有易挂膜、比表面积大等优点，接触氧化池出水进入反应池，投加混凝剂并经空气搅拌后，废水中残留的有机物吸附在絮体上，进入沉淀池进行泥水分离，沉淀出水排至中间水池。中间水池废水用水泵提升至BAF池进行脱氮处理。BAF滤池中分布着较高浓度的硝化和反硝化微生物，以膜状存在于陶粒表面，可同时在生物膜表层进行好氧硝化、内层进行厌氧反硝化，配合污水回流，可实现非常好的脱氮效果。6 BAF池出水排至砂滤池，用过滤的方式去除沉淀池排出少量的SS及部分有机物，砂滤池出水加入消毒剂消毒后排入清水池，部分用于绿化、冲厕等中水使用，其余达标外排。本系统全部采用自动液位控制运行，设备自动化程度较高。鉴于本系统可靠性要求较高，设计中主要设备均有备用，可保证系统连续不间断运行。对于恶臭采用调节池采用加盖封闭处理，最终溢散气体可以达到国家《恶臭污染物排放标准》中无组织排放浓度要求，不会对环境造成危害。对于风机噪声采用消声的方式进行治理，加上整体设备置于室内，可保证系统噪声不会对厂区环境造成危害。6.投资预算：序号设备名称数量单价总价备注1原水泵2台一用一备2接触氧化装置1套包括2台罗茨鼓风机3反应池装置1套4沉淀池装置1套5BAF池装置1套6电气控制柜1台含PLC7电线电缆及配件1套8管阀件1套9流量计2个10调节池1座11清水池1座12设备基础合计65万元6'
