山东xx制药废水处理技术协议 52页

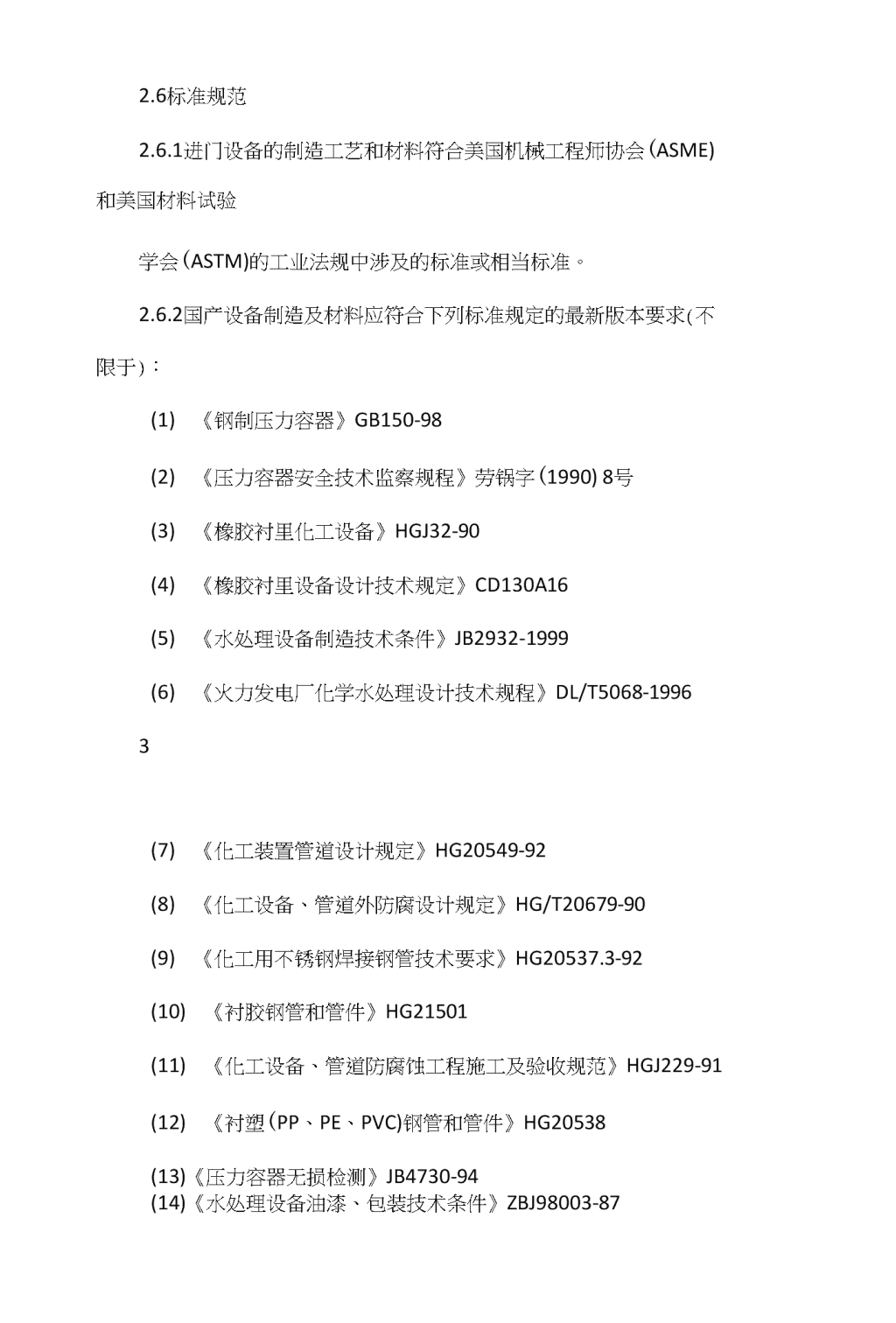

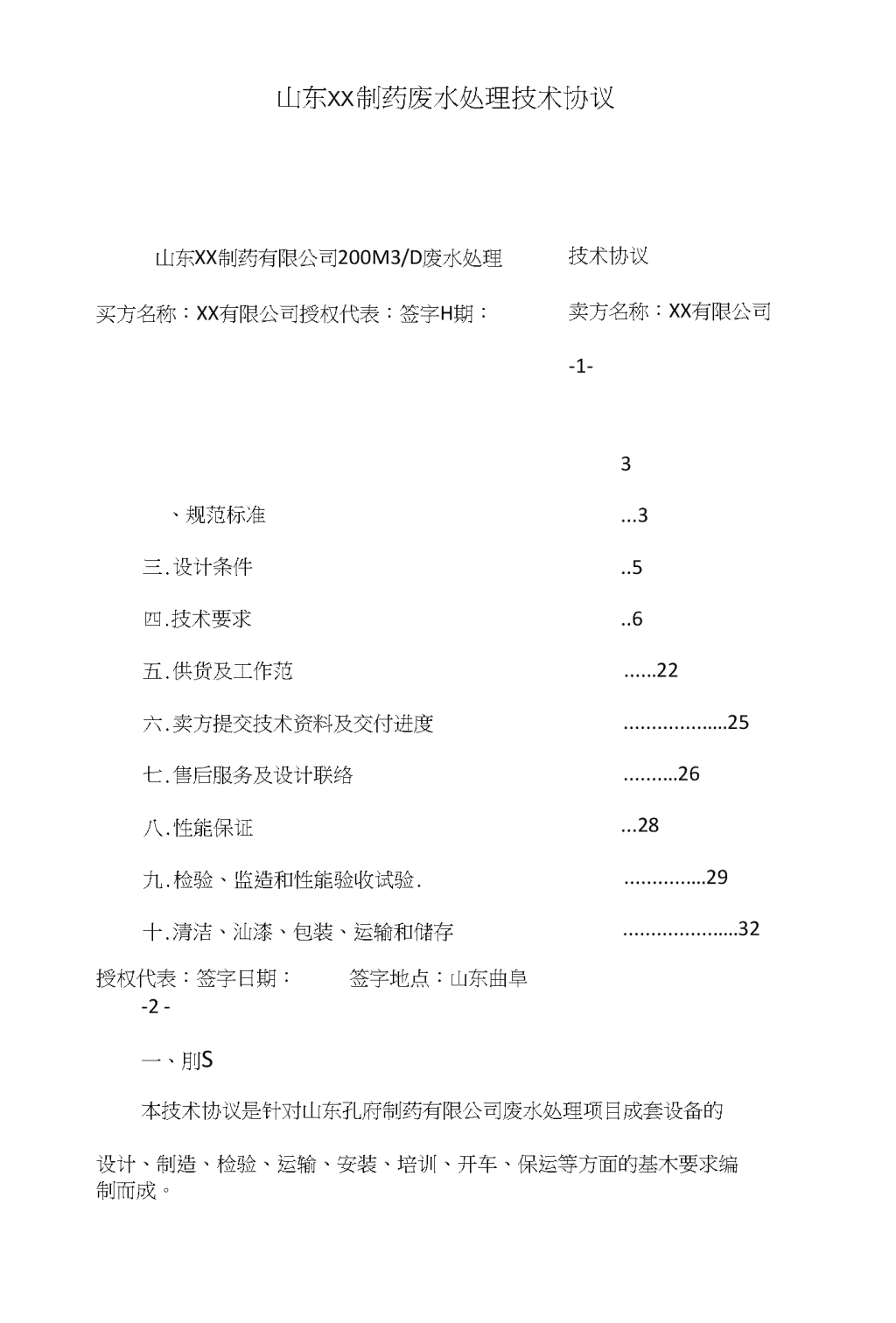

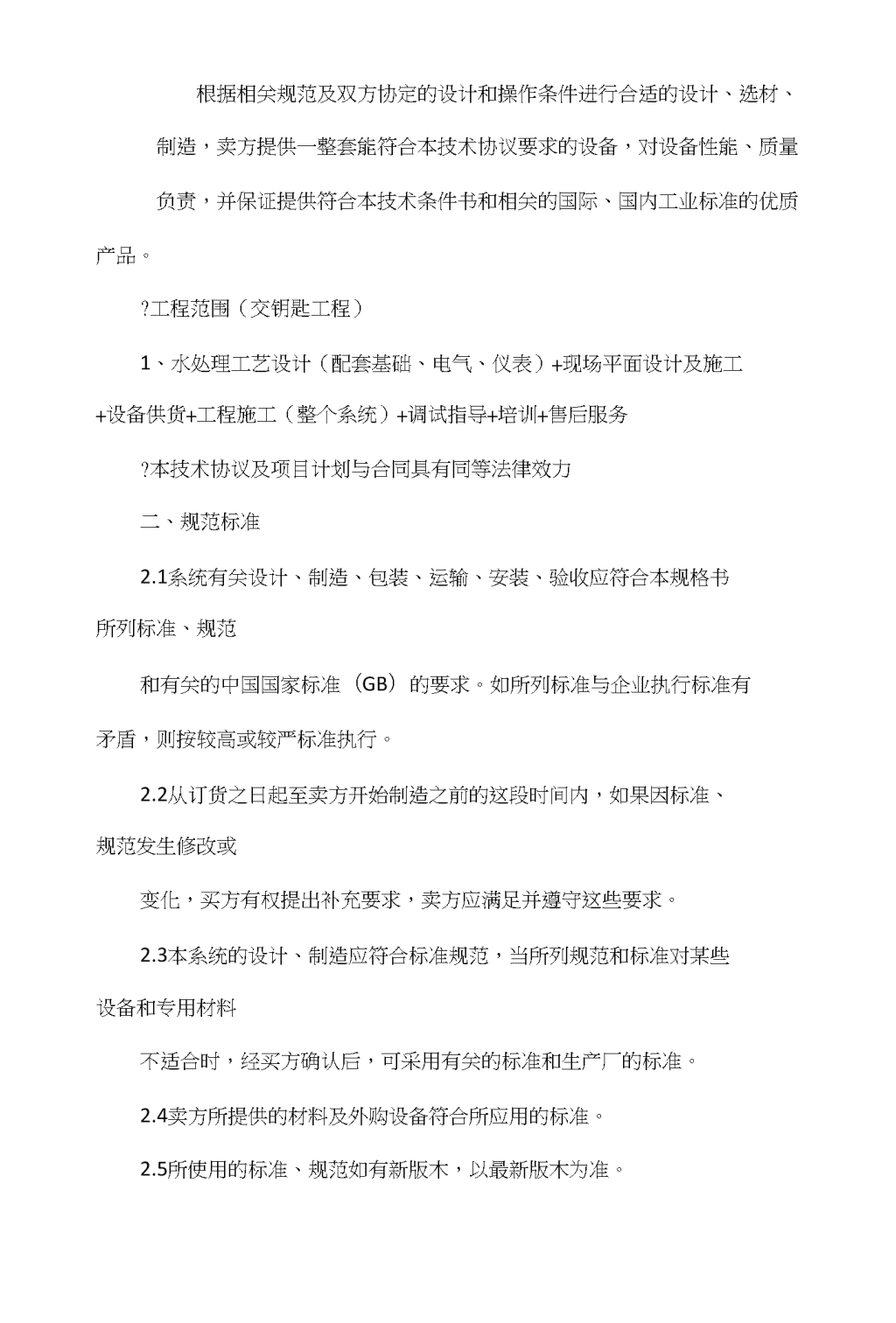

'技术协议卖方名称：XX有限公司-1-、规范标准三.设计条件四.技术要求五.供货及工作范六.卖方提交技术资料及交付进度七.售后服务及设计联络八.性能保证九.检验、监造和性能验收试验.十.清洁、汕漆、包装、运输和储存3...3..5..6222526...282932山东XX制药废水处理技术协议山东XX制药有限公司200M3/D废水处理买方名称：XX有限公司授权代表：签字H期：授权代表：签字日期：签字地点：山东曲阜-2-一、刖S本技术协议是针对山东孔府制药有限公司废水处理项目成套设备的设计、制造、检验、运输、安装、培训、开车、保运等方面的基木要求编制而成。 根据相关规范及双方协定的设计和操作条件进行合适的设计、选材、制造，卖方提供一整套能符合本技术协议要求的设备，对设备性能、质量负责，并保证提供符合本技术条件书和相关的国际、国内工业标准的优质产品。?工程范围（交钥匙工程）1、水处理工艺设计（配套基础、电气、仪表）+现场平面设计及施工+设备供货+工程施工（整个系统）+调试指导+培训+售后服务?本技术协议及项目计划与合同具有同等法律效力二、规范标准2.1系统有关设计、制造、包装、运输、安装、验收应符合本规格书所列标准、规范和有关的中国国家标准（GB）的要求。如所列标准与企业执行标准有矛盾，则按较高或较严标准执行。2.2从订货之日起至卖方开始制造之前的这段时间内，如果因标准、规范发生修改或变化，买方有权提出补充要求，卖方应满足并遵守这些要求。2.3本系统的设计、制造应符合标准规范，当所列规范和标准对某些设备和专用材料不适合时，经买方确认后，可采用有关的标准和生产厂的标准。2.4卖方所提供的材料及外购设备符合所应用的标准。2.5所使用的标准、规范如有新版木，以最新版木为准。 2.6标准规范2.6.1进门设备的制造工艺和材料符合美国机械工程师协会(ASME)和美国材料试验学会(ASTM)的工业法规中涉及的标准或相当标准。2.6.2国产设备制造及材料应符合下列标准规定的最新版本要求(不限于)：(1)《钢制压力容器》GB150-98(2)《压力容器安全技术监察规程》劳锅字(1990)8号(3)《橡胶衬里化工设备》HGJ32-90(4)《橡胶衬里设备设计技术规定》CD130A16(5)《水处理设备制造技术条件》JB2932-1999(6)《火力发电厂化学水处理设计技术规程》DL/T5068-19963(7)《化工装置管道设计规定》HG20549-92(8)《化工设备、管道外防腐设计规定》HG/T20679-90(9)《化工用不锈钢焊接钢管技术要求》HG20537.3-92(10)《衬胶钢管和管件》HG21501(11)《化工设备、管道防腐蚀工程施工及验收规范》HGJ229-91(12)《衬塑(PP、PE、PVC)钢管和管件》HG20538(13)《压力容器无损检测》JB4730-94(14)《水处理设备油漆、包装技术条件》ZBJ98003-87 (15)《通用用电设备配电设计规范》GB50055-93(16)《机电产品包装通用技术条件》GB/T13384-92(17)《压缩机、风机、泵安装工程施工及验收标准》JBJ29-96(18)《工业金属管道工程施工及验收规范》GB50235-97(19)《工业自动化仪表工程施工及验收规范》GBJ122-88(20)接口法兰标准按照本项目《管道材料设计说明》执行。2.6.3电气及工艺仪表符合下列标准和规定的最新版木的要求：为了保证系统的先进性、适用性和稳定性，系统进行设计、制造、测试和验收所遵循的质量标准、试验程序和规范均参照以下标准的最新版本:GB屮华人民共和国国家标准IEC国际电工委员会ISO国际标准化组织IEEE美国电子和电气工程师协会PROWAYC国际电工委员会工业过程数据公路标准ANSI美国国家标准协会EIA美国电子工业学会ISA美国仪器仪表协会ICS4用于工业控制设备和系统的端子板ICS6国际电工委员会CCITT国际电报与电信咨询委员会CCIR国际无线电通信委员会 -4-三.设计条件3.1设计规模废水规模为200M/D；3.2设计产水水质根据各装置的要求，系统产水水质需达到如下指标:CODcr：BOD5：^60mg/l；^20mg/l；3SS：^20mg/L；NH3-N：^15mg/L；PH：6〜93.3原水水质3.3.1废水原水水质CODcr：BOD5：2500mg/l；1000mg/l；SS：400mg/L；NH3-N：50mg/L；PH：6.5注：此水质报告双方确认作为设计依据；如买方确认水质不符，应在工程正式实施前提供水质全分析。工程投运后如水质发生变化，双方应协商调整工艺或工艺运行参数。3.4公用工程条件3.4.1原水 生产废水温度为常温。3.4.2产水达到排放条件。3.4.3电力电压：10kV(±5%),三相三线，中性点不接地系统；380V/220V(士5%),三相四线，中性点直接接地系统。频率：50Hz(±1%)。5-5-3.4.5工厂及仪表空气压力：0.4MPa(G)温度：常温质量：干燥、无尘油含量：<0.01ppm尘：^1mg/Nm3,粒度＜3um露点：-50°C3.4.6化学药品规格(买方自备)絮凝剂3.4.7运输限制条件我公司提供的设备需充分考虑铁路运输和公路运输限制耍求，符合《铁路货物运输规程》等的规定，现场制作的设备除外。3.4.8调试药剂调试期间，提供2周使用药剂。6-6- 三.技术要求4.1原则工艺技术先进，运行安全可靠，节能、节水、环保，设备质量优良，工程质量优良，保证系统能长期稳定运行。4.2工艺流程的确定4.2.1原水制备废水4.2.1.1废水水处理工艺流程7-7-4.2.1.2工艺流程说明•机械格栅为防止水泵堵塞，并有利于后续处理，必须对废水进行必要的预处理。首先通过格栅，将废水中的漂浮物、悬浮物质等较大颗粒杂质首先去除，格栅选用固定式，栅隙为5mm。定期清除栅渣，作垃圾处理。格栅池地下设置。•调节池为了适应废水水质和水量的变化，设置调节池来调节水量和均化水质，在该池内设置预曝气系统，对废水进行预处理，既起搅拌作用，又可分解其屮高分子化合物，降低生化处理的冲击负荷。同时在该池N设置废水提升泵两台。该池的外形尺寸为6950X4600mm，有效水深为2500mm,设计停留时间为8小时，该池为钢砼结构，地下设置。 •UASB厌氧反应器UASB即上流式厌氧污泥床(Up-flowAnaerobicSludgeBed)反应器，是0前应用最为广泛的高速厌氧反应器。升流式厌氧污泥床反应器是一种悬浮生长型的消化器，反应器内设有载体，反应器包括以下几个部分：进水和配水系统、反应器的池体和三相分离器。废水被尽可能均匀的引入到UASB反应器的底部，废水向上通过包含颗粒污泥或絮状污泥的污泥床。厌氧反应发生在废水与污泥颗粒的接触过程，反应产生的沼气引起了内部的循环。附着和没有附着在污泥上的沼气向反应器顶部上升，碰击到三相分离器气体发射板，引起附着气泡的污泥絮体脱气。气泡释放后污泥颗粒将沉淀到污泥床的表而，气体被收集到反应器顶部的三相分离器的集气室。一些污泥颗粒会经过分离器缝隙进入沉淀区。反应器工作时，废水经过均匀布水进入反应器底部，上升进入高浓度厌氧污泥区，污物被吸附降解，并产生沼气，沼气与水、污泥上升，进入三相分离区分离，污泥回流入污泥区，沼气收集利用，水溢流外排。UASB厌氧反应器在国内外广泛应用，过去UASB主要采用构筑物，目前，国外均采用设备化装置的钢结构，如Biothan、Paques公司等。这样不仅安装、制造容易，而且外形美观，技术含量也会提高。我公司己掌握钢结构设备化UASB，主要技术情况如下：技术先进内容：颗粒污泥形成时间为2〜4个月；反应器结构、三相分离器均采用结构优8-8- 化设计；水力停留时间(HRT)8〜24小时，容积负荷(OLR)8〜18kg/m3.d; CODcr去除率75〜90%;产气率8〜12m3/m3.d；可抗SO42-毒性抑制，CODcr/SO42-大于0.8时，反应器运行正常。沼气产率:进料CODcr浓度8000mg/L时为4〜8m3/m3.d;运行水质：常温下特别适用于CODCr浓度为5000〜15000mg/L的食品废水、制药废水及生物制药废水、肉类加工废水、含硫化物废水及垃圾填埋场水解渗出液及固形物经分离的禽兽粪便浸出液的处理等。适用水量：单座UASB或EGSB适用水量为50〜5000m3/d。优越性：消耗能源少，能回收沼气能源;处理费用便宜;处理负荷高，占地少；产泥量少，容易脱水；对氮、磷营养物需求量少；能处理高浓度有机废水，不须稀释;能间断或季节性运行；适用范围：高浓度有机废水的处理•混凝沉淀池废水首先进入混凝区，与加药系统投加的混凝剂充分接触混合，使废水中的悬浮物形成大的矶花,经沉淀池沉淀后，使废水中的悬浮物及CODcr值大大降低。由于废水中的悬浮物和胶体等，往往带有一定量的同性电荷，它们相互排斥，难以自动聚集成大颗粒。凝聚剂PAC(聚合氯化铝)是长链的高分子聚合物；在水中可形成带电荷的ALX(OH)Y3X-Y长链多功能基团,它具有压缩胶体双电层的作用，同时对异性电荷也可以起到中和的作用，而且每一个基团都可以吸附水屮分散的:8:浮物、有机物、胶体等小颗粒杂 Y3X-Y基团表面而被吸附的机会。 为了提高沉淀的效果，在该池内设置斜管填料，体外形尺寸为8000X2000X3000mm,设计停留时间为2.5小时，材质采用钢体结构，地上设置。•水解酸化池废水在缺氧条件下，对废水进行预处理，以分解其屮高分子化合物,该池内装填上填料，在水解酸化细菌和产甲烷细菌的发酵过程中，使废水中一些废水中难降解的有机物可转化为易降解的有机物，降低生化处理的冲击负荷。该池内安装上潜水搅拌机，一方起到进水与9回流的污泥混合搅拌的作用，另一方面使池A不产生沉淀物。该池的外形尺寸为8000X3000X3500mm，有效水深为3000mm,设计停留时间为7.2小时，该池为钢砼结构，地下设置。•接触氧化池本工艺设计采用先进成熟的生物接触氧化法为好氧生物的处理主体。生物接触氧化法兼冇活性污泥法和生物膜法的优点，微生物附着于填料上或游离于水中，对SS、CODcr皆有较好的吸附与消化能力。有氧的条件下，通过微生物的同化和异化的作用，使废水中的有机物在此得到最大程度的降解。生化池设置半软性填料，其比表而积大，寿命长。曝气系统采用可变微孔曝气器。该曝气器曝气时胶膜由于空气压力变形，胶膜上的微孔张开，曝气得以进行。停止曝气后，胶膜由于弹性收缩，微孔关闭，使污泥不能进入空气管内。采用微孔曝气，可以增加氧的转移效率和降低动力消耗风机选用日木生产的百事德低噪声风机，该风机技术先进，运行安全可靠，维修方便，本体噪音低，对周围环境影响小等优点。 该池为钢砼结构，地下设置。停留时间共为13.44小时，设计总气水比为25:1。•二沉淀池生物接触氧化池出水经废水分配器进入二沉淀池，以去除生化池中脱落的生物膜以及难以降解的物质。二沉淀池采用竖流式沉淀池，设计表面负荷为0.9m/mh,设计停留时间为2小时，该池为钢碎结构，地下设置。•气浮池沉淀池出水进入气浮池进一步处理，气浮装置原理是在高压情况下使水溶入大量的气体，作为工作液体在骤然减压后，释放出无数微细气泡与经过混合反应后的水屮杂质油粘附在一起，使其絮体的比重小于1,从而浮于液面上，形成泡沫（即气，小颗粒）三相混合体，直至使污染物质得以从废水中分离出从来从而得到净化的效果，水力总停留时间（HPT）为1小时以上，混凝气浮池处理废水的实质是气泡和粒子间进行物理吸附，并形成上浮分离，废水在进入浮选池前经投加混凝剂碱式氯化铝PAC,使其转化为不溶解固体物，通过浮选所产生浮选分离物即混凝反应的絮凝体和颗粒单位，此时污物与水中呈均相系，以分子态或离子态混合于水中，某些离子状态污染物与起泡剂溶质生成电价键或螯合键结合在一起，然后进10-10-32行浮选分离，浮升到水面的气粒结合体，即浮渣泡沬的稳定性与脱水性高低，也是影响浮选最终效果的一个不可忽视的关键，水屮表面活性物质存在与否，即水的表面张力大小是影响浮选效果的重要条件，浮选处理过程是将空气溶入含有污染杂质的废水中，形成水、气、粒三相混合体系， 微小气泡成为载体，气泡从水中上浮过程中粘附水中的污染物质，形成气粒结合即浮选体，以泡沬形成浮升到水面，从而使污染杂质从废水屮分离出来。浮选也是将水污染杂质和气泡这样一个多相系中有的疏水性污染粒子，或都附有表面活性物的亲水性污染粒子，有选择地从废水屮吸附到汽泡上，以气泡的形成式从水中分离气泡粒子间进行物理吸附，并形成浮选体上浮分离，空气进入水中后，污染粒子与气泡附着结成气粒结合体，即浮选体，为使浮选体在水中浮升过程中互不并合（小气内压，大小气泡接触后合二为一），而且浮升后的泡沫能在不稳定地留存数分钟，以便附后刮出水面加以分离。上述表明，当气泡|Aj压力一定时，水的表面张力越大，气浮粒径亦大，当供气量一定时，气泡越大，吸附表面积则减少，降低浮选处理效果，废水中污染粒子的疏水性在许多状下并不稳定，由受到水中各种离子或两亲分子的作用，产生吸附现象提高了胶体粒子的表电位,废水中含冇的亲水性固体粉末，其润湿度<90o,因此它表面的一小部分油所粘附，大部分为水润湿，油珠是电位值，这样具有亲水性表面的物质即转为疏水性，从而能够与气泡粘附，并附其上浮到水面予以分离。浮渣自流进入污泥池，随污泥一起处理。气浮池材质采用钢体结构，地上设置。•污泥浓缩池混凝沉淀池及二沉淀池中的污泥，采用二台污泥回流泵，一部分回流至水解酸化池前级进水端，另一部分排至污泥浓缩池。污泥经浓缩池浓缩后，上淸液回流至调节池，污泥经污泥泵提升进入板框压滤机压滤，泥饼 外运处理，滤液回流至前级重新处理。污泥浓缩池为钢砼结构，地下设置。•其他1、钢砼结构(1)钢筋混凝土：除基础垫层采用CIO素混凝土外，其它均为C30。(2)钢筋4)为I级钢4)为II级，受力钢筋锚固长度满足钢筋40d。1111(3)保护层：底板的保护为35,墙板的保护层为25。(4)池体的配筋及厚度应根据地质报告情况进行设计。2、钢体结构钢体结构的部分，为了延长其使用寿命，我公司采用国内首创的IPN8710系列互穿网络，防腐涂料进行防酸、碱、盐、汽油、煤油，耐老化、耐冲磨。其最大特点是能带锈防锈。管道安装完毕后需涂IPN8710-1带锈防锈涂料3度。3、建筑方式除格栅池、调节池为地下设置外，其它池体可设置地下、半埋、地上式，具体要根据地质情况及当地周边情况而定。4.3主要设备技术条件1、格栅池规格：数量： 材质:2、调节池 规格：有效水深：有效容积：停留时间：数量：材质：3、UASB厌氧反应器数量：2台6950X4600X3000mm2500mmV=80m38.0hl只钢砼结构4600?800（沟深根据废水总管标高确定）1只钢砼结构12-12-型号：冇效停留时间：外形尺寸：钢结构半地埋式配套设施三相分离器数量：1套配水装置：1套出水集水装置：1套UASB-120有效容积：24h6500X3000X6000材质:120m 材质：Q235A 4、混凝沉淀池规格，有效水深：有效容积：停留时间：数量：材质：5、水解酸化池规格：有效水深：1338000X2000X3000mm2500mmV=28.5m2.5h1只Q235A防腐38000X3000X3500mm3000mm-13-冇效容积：停留吋间：数量：材质：6、生物接触氧化池规格：有效水深：生化时间：有效容积：总气水比：填料:曝气头，数量：材质：7、沉淀池规格：表面负荷：形式：停留时间：数量.•材质:8、污泥池规格：14V=72m37.2hl只钢砼结构8000X 3000X3500mm2800mm13.44hV=134.4m325：1半软性填料隔膜式微孔曝气头2只钢砼结构3000X3000X3500mm0.90m3/m2.h竖流式2.0h1只钢砼结构3000X2500X3000mm-14-有效水深：有效容积：数量：材质：9、中间水池规格：有效水深：有效容积：数量：材质：10、气浮池型号：外形尺寸：单台最大处理量：材质：数量：配套溶气罐：规格：数量：刮渣机：功率：数量：溶气水泵：152500mm18.75m31只钢砼结构3000X2000X3000mm2600mm15.6m31只钢砼结构FT-102750X2000X2400mm7m3/hQ235A防腐1套①400XH2400mm1只N=0.55Kw1只-15-型号:流量:扬程:功率:数景:空压机：型号:电机功率:数量: 就地控制箱: 11、曝气风机型号规格：风量：风压：功率：数量：生产厂商：12、废水一、二级提升泵型号规格：流量：功率：扬程：数量：1640DL12X46m3/h48m2.2Kw2台（一用一备）2-0.025/60.37Kw1台1只HC-100SQ=4.18m3/min0.4kgf/cm2N=5.5KW2台（一用一备）百事德机械（江苏）有限公司WQ10-10-110m3/h1KW10m四台（二用二备）-16-生产厂商：13、螺杆泵型号，流量：扬程：功率：数量，生产 厂商： 型号：外形尺寸：过滤面积：滤板材质：过滤压力：电机功率：数量：15、水下搅拌机号：功率：数量：材质：生产厂商:16、加药装置17曰本鹤见I-IB2寸Q=5.4m3/h80m3.0KW1台无锡螺杆泵厂BAY10/870-UB-12942X1336X1415mm10m2橡胶0.6MPa1.5KW1台QJB0.85/8-260/3-740/SN=0.85KW1台不锈钢中德合资南京蓝深-17-号：型式：数量：a、溶解桶规格：壁厚：封头：材质：搅拌机：搅拌轴：数量：b、计量泵型号：数量：形式：流量：压力：功率：生产厂商：17、电控柜控制系统：数量：18、机房电控室18WA-I—桶一泵2套08OOX1000mm3mm4mm不锈钢N=0.55kw不锈钢1套B/C-1.81台机械隔膜式Q=0-15.1L/hP=6.9PaN=29W美国米顿罗PLC自动控制1台-18-格:fi：质： 13000X4000X3000mm1间砖混结构 根据前述设备的分工范围（从调节池开始到连接气浮池结束），由卖方负责设备、配管（含管件和阀门）、仪表控制、电气配电、仪表空气管线等。管材选用原则：系统大件水管路采用无缝碳钢管，加絮凝剂系统及其他设备局部采用UPVC管。管道设计原则：管道及管件的使用温度和压力必须满足设计压力的要求，同时考虑试验压力。应该提供足够多法兰接口以方便移动设备（如维修时）时而不需拆除与之相连的大量管道。管道布置应便于施工、维修和拆除。所有管道与设备相连时，均为法兰连接。所有管道都应设置适当的支、吊架以固定和支撑，特别要注意管件的冲击不对设备造成应力损坏。焊接连接的管件应与管壁相面，必须符合国家或行业相关管道和管件标准。所有管道用法兰及其紧同件、密封件的制作和选配均应符合国家有关标准的要求。4.5仪控系统及配电系统说明一般要求（1）设计分工：仪控专业设计分工以接线盒为界。接线盒前（包含接线盒）的所有一次仪表、调节控制阀门到接线盒的设计、选型、供货由卖方负责。（2）供货范围：用于本废水处理系统所需的所有仪表、控制系统、就地仪表盘、及安装材料由卖方设计、选型、供货并指导安装。 （3）卖方负责室内各设备的、下述的各种控制（包括就地操作盘、 就地显示、集中操作盘、连锁控制)的设计和选型。(4)智能变送器应为智能型。传输信号为4-20mADC，两线制。现场温度检测件、就地温度、压力仪表釆用国内知名品牌企业产品。(5)所有安装在现场的仪表应为符合IEC标准的全天候型。(6)卖方应在管道和仪表流程图上标注仪表位号，每类仪表应按各自顺序编号。位号按照设计院的要求编制，具体要求在开工会上确定。(7)卖方提供的仪表和控制系统将在生产装置内经过现场调试、配上气源、电源、接上1919输入和输出信号就可实现买方所耍求的功能并能安全可靠地运行。(8)整个系统采用集中的控制方式。可以直观地看到所有受控设备的运行状态。(9)废水站所有用电气主要设备都在就地设置控制盘。大于22KW的电机还应设置就地电流指示及监视器上电流显示、报警。4.5.1控制系统配置整个系统采用PLC作为中央控制器，主要控制调节池、中间水池废水泵及风机的相互切换等。主要控制程序为：1、废水处理水泵、风机均交替使用，互用互备，以达到确保正常运行的冃的。 与废水泵及出水阀启闭联锁。 3、风机与废水泵的启闭互为联锁。4、各类电器设备的启动、关闭和切换通过可编程序控制器g动按程序实行联动。同时，在控制柜面板上设有自动一一手动转换开关。必要时，也可切换成手动控制。5、各类电器设备均设置电器短路和过载的保护装置。同时设置故障声光报警装置。6、混凝剂加药装置与调节池水泵连锁。7、主要电器电元为德国西门子产品，仪器、仪表为合资产品。4.6设备布置合同签订签订后，提供设备布置图，并经设计单位调整后确定，然后由业主认可。之后提供各设备土建条件图。4.7人员配置及运行费用•人员配置20-20-由于系统采用自动化控制，系统只需兼职管理人员3名即可。拳电耗•运行费用分析实际运行费用包括人员费用、电费、加药费三部分。1、人员费用 12000X3/(10X24X330)=0.45元/吨水2、电费 系统装机容量为26.97KW,总运行功率为11.955KW,单位电费以0.6元计，则吨水运行电费为：11.955X0.6/10=0.72元/吨水3、药剂费用混凝剂数量的投加，应根据废水的情况来确定，本费用为一个参考值。折合吨水处理费用为0.12元4、运行总费用则运行总费用为：人员费用+电费+药剂费用=0.45+0.72+0.12=1.29元/吨水。2121三.供货及工作范围5.1工作范围买方工作范围：室内的土建设计（包括房间、地面、地沟、设备基础、管架基础或预埋件等）。关于消防、化验、采暖、通风等。卖方工作范闱前已详述，原则为：室内部分（包括泵房、设备间、控制室）的设备、管道、仪表、自控、电气等设计、供货及调试、培训及室外配管。卖方提供废水处理工艺技术，包括达到施工图深度的、可体现各种控制功能的流程图、PLC控制程序图。对各种设备详细的计算书，可体现设备性能参数、规格、材质、净重的设备一览表。提供整套废水处理系统的 培训和实际操作培训。 卖方工作范围和责任应包括但不限于：卖方对废水处理系统的技术、性能、设计、安全、质量可靠性全面负责。卖方的工作范围包括设备的设计、集成、试验、包装和运输，还包括对设备的安装、运行、调试以及所需的技术服务。根据工艺要求进行废水处理所有系统的设计及调试、开车，并为买方提供必耍的设计资料。卖方提供的设计图纸、资料需经买方审核或确认，设计图纸、资料虽经买方审核或确认。卖方提供的文件卖方提供图纸资料的份数和要求应符合下述“投标报价阶段技术文件内容”的要求，卖方提供的图纸应注明以下内容：用户名称、工程名称、设备位号、设备名称、设备型号。卖方负贵整个系统安装并提供所有安装和检修所需专用工具和消耗材料等(交钥匙工程)。5.2买方工作范围(1)买方负责给卖方的工作提供便利。(2)买方负责审核或确认卖方的工艺方案、控制方案、控制原则和设备清册。(3)卖方提供的设计方案、设备选型、管道、材料选型等，买卖双方可以共同协商完善。(4)买方负责提供所需电源，接至工程施工交接点(废水处理设备本体外一米)。5.3供货要求5.3.1卖方保证提供设备为全新的、先进的、成熟的、完整的和安全可 靠的，且设备的22-22-技术经济性能符合要求。5.3.2卖方提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对子属于整套设备运行和施工所必需的部件。5.3.3卖方负责所有项目设备、阀门、管道、材料和附件的供货，包括随机设备的备品备件、电气设备及附件、仪表设备及附件、管道和管件。5.3.4交货条件卖方在交货时应随机带有设备、材料，备品、备件，随机资料等的供货清单。随机资料包括设备在设备制造厂制造过程屮的各项检验证书及各项验收合格证书，以及操作维修使用说明书。5.4供货淸单1、设备清单-23-232、土建24-24-三.卖方提交技术资料及交付进度6.1一般要求6.1.1图纸资料除提供书面文件外，还应提供可编辑的电子版光盘，文字文件当为WORD文件，图形文件版本为AUTOCAD2004版。 6.1.2资料的组织结构应清晰、逻辑性强。资料内容正确、准确、一致、 清晰完整，满足工程要求。6.1.3卖方资料的提交应及时充分，满足工程进度要求。6.1.4卖方提供的技术资料一般可分为：投标报价阶段、详细工程设计阶段、设备监造检验、施工调试试运、性能验收试验和运行维护等力*面，卖方需满足以上方面的要求。6.1.5对于其它没有列入合同技术资料清单，却是工程所必需的文件和资料，一经发现，卖方也及时免费提供。6.1.6卖方要及时提供与设备设计制造有关的资料。6.1.7卖方必须确保所述条款所确定的图纸资料的交付进度，对买方来往信函、确认文件必须在3个工作日内作出反应，对确认文件在5个工作曰内未作出确认，逾期视为自然确认。6.2.技术文件和图纸要求6.2.1卖方提交的每一批资料都应附有图纸清单，每张资料都应注明版次，当需要更新版资料时应注明修改处并说明修改原因。6.2.2卖方提供设备监造方满足合同设备监造检验/见证所需的全部技术资料。6.2.3卖方提供施工、调试、试运、机组性能试验和运行维护所需的技术资料。6.2.4卖方提供设备安装、调试和试运说明书，以及组装、拆卸时所需用的技术资料。 包括设备总图、部件总图、分图和必要的零件图、计算资料等。 6.2.6卖方应提供检验记录、试验报告及产品质量合格证等出厂报告。6.2.7提供设备和备品管理资料文件，包括设备和备品发运和装箱的详细资料(各种清单)，设备和备品存放与保管技术要求，运输超重和超大件的明细表和外形图。25-25-三.售后服务及设计联络7.1.售后服务(1)安装和调试卖方负责项目所有设备的指导安装，以及单体系统试车和废水站整体系统调试、开车，买方协助。并协助对系统其他岗位的g控调试。同时卖方派出服务人员提供现场服务、调试、培训。(2)卖方现场技术服务卖方现场服务人员的目的是使所供设备安全、正常投运。卖方要派合格的现场服务人员。如果此人月数不能满足工程需要，卖方要追加人月数，且不发生费用。卖方现场技术服务期限为从现场土建预埋件、预留孔洞开始，到质量保证期结束为止。并按此期限制定现场服务计划表。卖方现场服务人员应符合下列条件：遵守法纪，遵守现场的各项规章和制度。有较强的责任感和事业心，按时到位。了解合同附件要求的设计内容，熟悉废水处理系统，有相同或相近废水处理系统的现场工作经验，能够正确地进行现场服务。身体健康，适应现场工作的条件。 卖方要向买方提供服务人员情况表。卖方应更换不合格的卖方现场服务人员。(3)卖方现场服务人员的职责卖方现场服务人员的任务主要包括预埋钢件和预留孔洞的确认和问题处理、设备催交、货物的开箱检验、设备和管道质量问题的处理、安装和调试、参加试运和性能验收试验。卖方应明确，并提供安装、调试重要工序表。根据重要工序表，卖方技术服务人员应对买方负责范围的施工情况进行确认和签证，否则买方不能进行下一道工序。经卖方确认和签证的工序如因卖方技术服务人员指导错误而发生问题，卖力应负全部责任。26-26-卖方现场服务人员应有权处理现场出现的一切技术和商务问题。如现场发生质量问题，卖方现场服务人员要在买方规定的时间内处理解决。如卖方委托买方进行处理，卖方现场服务人员要出具委托书并承担相应的经济责任。卖方对其现场服务人员的一切行为负全部责任。卖方现场服务人员的正常来去和更换事先与买方协商。(4)买方的义务买方应配合卖方现场服务人员的工作，并在生活、交通和通讯上提供方便。7.2设计联络 联络会的次数为3次。每次联络会买方计划参加人员数为3?4人，联络会时间5?7天。27-27-三.性能保证8.1性能保证指标(1)卖方保证三年内满负荷运行状态下，出水量和水质能满足本规格书的要求。(2)卖方提出系统满负荷运行的主要消耗指标保证值(水、电、化学药品等)。8.2性能考核性能考核在安装调试合格，装置平稳运行后进行。性能考核通过后，卖方不再对“消耗指标”负责。但买方保留三年内装置非卖方原因达不到规定值时，向卖方索赔的权利。8.3主要设备和材料寿命保证框架设备保证正常使用期15年以上，不需更换。阀门的使用寿命不少于10年，其维修周期按2年考虑。管道的使用寿命不小于15年。28-28-四.检验、监造和性能验收试验9.1.概述 9.1.1本节用于合同执行期间对卖方所提供的设备(包括对分包外购设备)进行检验、监造和性能验收试验，确保卖方所提供的设备符合木技 术协议书规定的要求。与本检验程序相符并不解除卖力*对指定的设备进行的合理设计，制造和选材的责任。9.1.2本节有关条目遵守和参照《水处理设备制造技术条件》(JB2932-86)及其它相关标准、规范执行。9.1.3卖方应在本合同生效后3个月内，向买方提供与本合同设备有关的监造、检验、性能验收试验标准。有关标准应符合合同技术附件的要求。9.1.4买方保留对任一制造点放弃检验的权利，但买方有在目的地和其他地点检验的权利。9.2.工厂检验9.2.1工厂检验是质量控制的一个重要组成部分。卖方严格进行厂内各生产环节的检验和试验。卖方提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。9.2.2检验的范围包括原材料和元器件的进厂、部件的加工、组装、试验至出厂试验。9.2.3卖方检验的结果要满足合同技术附件规定的要求，如有不符之处，或达不到标准要求，卖方要采取措施处理直至满足要求，同时向买方提交不一致性报告。卖方发生重大质量问题时应将情况及时通知买方。9.2.4工厂检验的所有费用包括在合同总价之中。 9.2.设备监造(检验) 9.3.1在制造厂制造过程中，买方可能派出具有一定技术水平和经验且责任心较强的工作技术人员作为检验员，根裾本合同和国家有关标准、规范和规定参加设备制造和出厂前的检验、试验并监造，但这并不代替和解除卖力*对质量的责任。9.3.2预先通知卖方后，检验员可以自由出入卖方和分包供货商的车间。9.3.3有要求时,卖方应提供给检验员（买方）一份已批准的卖方图纸。9.3.4监造驻厂人员各项待遇：卖方免费提供监造人员工作、生活条件。9.3.5卖方应允许并协助合同方或第3方检查人员，在任何时间完成审查和质量控制计划中规定的未完成和己完成的随机检查。9.4性能验收试验9.4.1性能验收试验的目的是为了检验合同设备的所有特性是否符合木询价书规定的要求。9.4.2性能验收试验的地点为买方现场。9.4.3性能试验的吋间：试验一般在72小时试运之后1个月内进行，具体试验时间由买方同卖方协商确定；单台设备的试验供需双方协商确定。9.4.4性能验收试验由买方主持，卖方参加。试验大纲由买方提供，与卖方讨论后确定。如试验在现场进行，卖方按8.4.8款要求进行配合；如试验在工厂进行，试验所需人力和物力等由卖方提供。9.4.5性能验收试验项目如下：1）冃测检验 面缺陷目测检验。目测检验应包括但不仅限于以下方面: 材料的检验，包括：是否有不可接受的表面缺陷，如擦伤，不正确的装载引起的压痕，30-30-过度点蚀，疏松的氧化皮和可见的分层。焊接检验，包括：检验焊缝的外形以及焊缝加厚是否合适，是否有过度的咬边。焊瘤是否淸除，整个焊缝是否熔合光滑，是否有可见的气孔,夹渣，各种裂纹和外部显露的缺陷。机械加工表血的检验：检验是否符合规定的加工要求，是否有良好的加工质量，是否有锐利的缺陷、根切、毛刺、尖锐的棱边和划痕，尤其是边缘或新的划痕应予以注意。2）焊缝检验参照《水处理设备制造技术条件》GB2932-86）和相关标准的有关章节执行。9.4.6性能验收试验所需的测点、一次元件和就地仪表的装设由卖方提供，参加方配合。卖方也提供试验所需的技术配合和人员配合。9.4.7性能验收试验的费用和卖方试验的配合等费用己在合同总价内。其它费用：如试验在现场进行，由买方承担；在卖方工厂进行时，则已包含在合同总价之中。9.4.8性能验收试验结果的确认1）性能验收试验报告以买方为主编写，卖方参加，共同签字盖章确 认结论。如双方对试验的结果有不一致的意见，双方协商解决；如仍不能达成一致，则提交双方上级有关部门协调。2）进行性能验收试验时，一方接到另一方试验通知而不派人参加试验，则被视为对验收试验结果的同意，并进行确认签字盖章。3）设备的质量保证期为装置机械竣工、验收后12个月或货物抵达现场后24个月。在质保期内，卖方应确保本文件的技术要求；如果卖方提供的货物存在质量问题，卖方应无条件地予以更换零部件直至整台设备,其所发生的一切费用由卖方支付。返修及调换后的货物质量保证期从再次投入使用之FI起12个月。31-31-十.清洁、油漆、包装、运输和储存10.1清洁10.1.1设备在出厂前内外应进行清理，所有杂物如金属碎片或铁屑、焊渣、碎布和一切其它异物，都应从各部件内清除掉。10.1.2—切氧化皮、铁锈、油迹、粉笔或油漆标记及其它有害物质都应从内外表面除掉。10.1.3不锈钢表面应用不含卤化物的溶剂及砂布清洗。用来清洗碳钢或铸铁的清洗剂不应用于清洗不锈钢表妞。10.1.4不锈钢表面采用不含卤素的溶剂、布和磨料清洗。只能以不锈钢的、干净的、无铁的手动或电动工具、或用氧化铝磨料。10.2.油漆 10.2.1卖方选择最好的涂层涂敷方式并经买方认可，以防止设备在运输、贮存和技术协议指定的环境条件下运行时被腐蚀。10.2.2碳钢件的油漆应能适应高盐雾和高潮湿、耐紫外线照射的环境条件；采用不锈钢材料的部件将不油漆。油漆规范将采用供货商的相关标准，面漆颜色及最后一道面漆由买方负责。10.2.3卖方提供设备防腐处理的完整说明，包括清洗和涂层工艺及所用涂料的特性说明。10.2.4全部低合金钢、碳钢和铸铁之外表面按照有关钢结构、油漆和涂料制造商推荐的所用法规在涂底漆之前，作喷砂处理。且底漆在喷砂清洁后8小时内和出现铁锈前进行。10.2.5全部低合金钢、碳钢和铸铁之外表面，作为最低要求施以底漆和面漆作为保护膜，底漆和面漆应由同一制造厂生产。不锈钢、电镀件、青铜和其它非铁（有色的）表面不要求涂层。32-32-10.3.包装10.3.1卖方按LIB98003-87《水处理设备油漆、包装技术条件》和合同技术附件规定的环境选用一种涂层为运输、贮存和运行提供防腐保护。10.3.2设备在包装前清除一切内部杂物，包括所有内部和外部的磨料垢、铁锈、油脂、粉笔、蜡笔、油漆记号及其它有害的物质。10.3.3卖方所供设备部件，均遵照标准和有关技术条件进行包装。 10.3.4特殊产品的包装根据制造厂提出的要求进行。10.3.5设备标志设备应装设316L材料制作的固定金属铭牌，金属铭牌至少应包括下列内容：设备名称、KKS编码、设备制造厂名称、制造年月、制造厂产品编号、制造许可证编号设备型号等。铭牌应不易损坏，标志应醒目、整齐、美观。10.3.6包装标志1）卖方所供设备的包装，都标明合同号、主要设备名称的标签。2）对装箱供给的设备，应在箱子的两注明如下内容：合同号；装运标志；目的港；收货人代码；设备名称和项目号；箱号；毛/净重；外形尺寸；长X宽X高。10.4运输和储存10.4.1运输前排除设备内所有的水分并彻底地干燥。当排水需要拆卸塞子、排水阀等时，卖方确保运输前将这些部件重新安装好。10.4.2所有开U部分和加工表面提供防护，以防止运输和储存期间的损坏、腐蚀和进入不相干的物质。10.4.3法兰接口面由12.5mm或更厚的木盘或合适的替代物来保护，并用螺栓连接到法兰上。10.4.4螺纹或插入的焊接口以塑性保护套用旋入或插入形式来固定。 33-33-10.4.5对接焊接接口由盖住整个端口的大木盘或塑性保护套来保护， 并用金属带或钩扣扣紧。盖子、带子和钩扣不焊接到设备上。10.4.6为了使设备在运输屮屮固地被支撑，所有松动的部件装在箱内以方便运输，有临时内部支撑的地方，明显地标注有“试验和运行前除去临时内部支撑”。10.4.7贮存场地的环境条件应和安装地点类似，即室内设备贮放室内，室外设备可在室外贮放。在要求预防凝结和潮湿的地方，提供干燥剂，此干燥剂必须定期更换或烘干，应予以注明。对某些特殊物品，卖方提供贮存说明，并推荐长期贮存办法。10.4.8关于运输限度，长、宽、高及重量等应满足相关国家有关的铁路运输的规定。10.4.9系统设备的每一组件完全组装好，并标明买方的定货号及件号；所有单元表明简单的贮存方法，以便到货后立即可以执行。10.4.10对于特殊的产品，其运输和贮存的条件满足制造厂提出的要求。10.4.11部件重量和体积的限值应按冇关运输方式的标准、规定执行。'
