电镀废水处理技术资料2014-08-15.ppt 20页

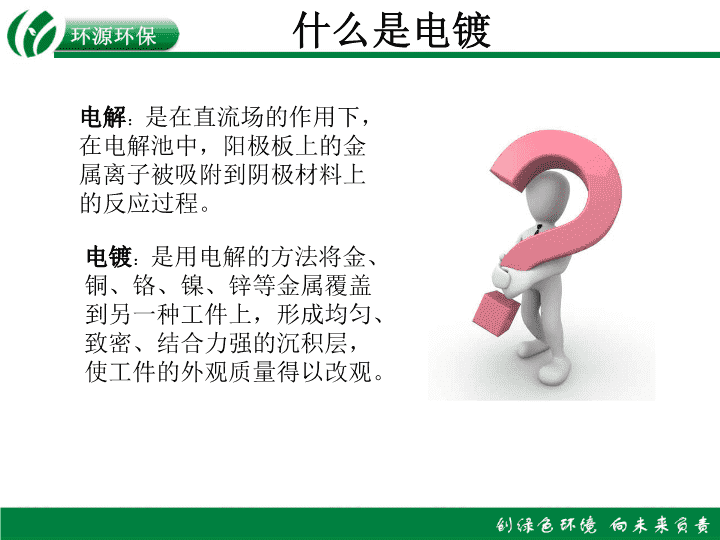

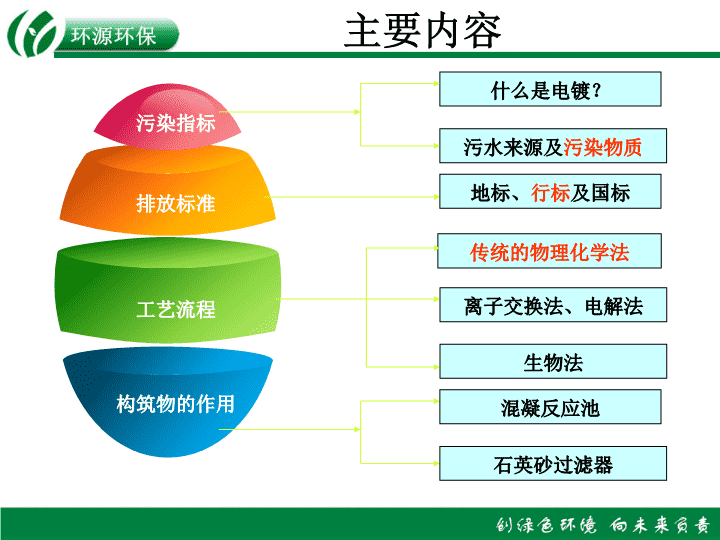

'电镀废水处理 主要内容污染指标排放标准工艺流程构筑物的作用地标、行标及国标传统的物理化学法离子交换法、电解法生物法混凝反应池石英砂过滤器什么是电镀？污水来源及污染物质 电解：是在直流场的作用下，在电解池中，阳极板上的金属离子被吸附到阴极材料上的反应过程。什么是电镀电镀：是用电解的方法将金、铜、铬、镍、锌等金属覆盖到另一种工件上，形成均匀、致密、结合力强的沉积层，使工件的外观质量得以改观。 清洗、出光、除氢、钝化及防色变除去待镀物件的油污、氧化皮、抛光等毛坯—磨光—抛光—化学除油—水洗—酸洗—水洗练到—淡碱浸渍甩干——上挂具—电解除油—酸洗水洗两道—电镀第一层—浸洗回收两道—漂洗两道—电镀第二层—同上—电镀第三层—同上—热水洗—下挂具—干燥—抛光后处理前处理电镀过程电镀工艺 重金属，如铬、铜、镍酸碱类物质，如氰化物光亮剂、洗涤剂等有机物油类一、污染物质污染物质及来源 酸洗钝化刷洗极板漂洗刷洗地坪化验用水污水来源二、污水来源 三、电镀废水的分类1酸碱废水2重金属废水3含油废水 四、常见电镀行业污染物浓度一览表项目CODcrCr6+Zn2+SS总铁Cu2+总磷镀锌废水150803010025————镀铜废水150————100——3——酸洗磷化300————300200——25 一、酸碱废水首先要考虑的是生产过程产生的酸和碱进行中和，若不足以调整PH至合适的PH范围时，需要通过加药处理我们常用的药剂有盐酸、硫酸及氢氧化钠等工艺流程 排放标准序号污染物（mg/l）排放限值污染物（mg/l）排放标准污染物（mg/l）排放标准1总铬1.0六价铬0.2总镍0.52总隔0.05总铜0.5总锌1.53总铁3.0总铝3.0PH6-94悬浮物50COD80氨氮155总氮20总磷1.0石油类3.0 二、含油废水去除废水中油脂的方法主要有隔油池、气浮机。 三、含氰废水含氰废水调节池一级氧化处理二级氧化处理进入混合废水处理系统碱氧化剂酸氧化剂PH至10-11为次氯酸钠PH至6.5-7.5 四、含铬废水含铬废水调节池反应池沉淀池NaOH达标排放加入硫酸，PH至2.5-3.0，加入亚硫酸盐PH7-8 五、其它重金属废水如铜、镍、锌等调节池混凝反应池沉淀池中间水池过滤清水池调整PH至9-10PAM/PAC 六、综合废水酸碱废水预处理含油废水预处理含氰废水预处理含铬废水预处理综合调节池混凝反应池沉淀池中间水池砂滤清水池PAC/PAM 构筑物的作用在混凝反应池中，加入碱调节PH在合适的沉淀范围，使各种重金属离子形成氢氧化物沉淀，此反应的关键是PH值的控制，保证沉淀反应充分进行。并在反应池中加入PAC、PAM，并采用机械搅拌，协助捕捉重金属沉淀，并去除废水中的有机物。一、混凝反应池 二、石英砂过滤器 工作原理：经泵提升进入石英砂过滤器，废水经过石英砂滤层后，可以把细小的颗粒、胶体及部分有机物截留下来，使水质得到进一步净化！特点：结构简单，可实现自动控制；反冲洗次数少且时间段；过滤效率高；填料使用的时间长，不用经常更换填料；填料的价格便宜。 三、加药系统电镀废水中常用的药剂为：氢氧化钠、盐酸或硫酸、亚硫酸氢钠、次氯酸钠、PAC及PAM运行成本为：1.0—1.35 '
