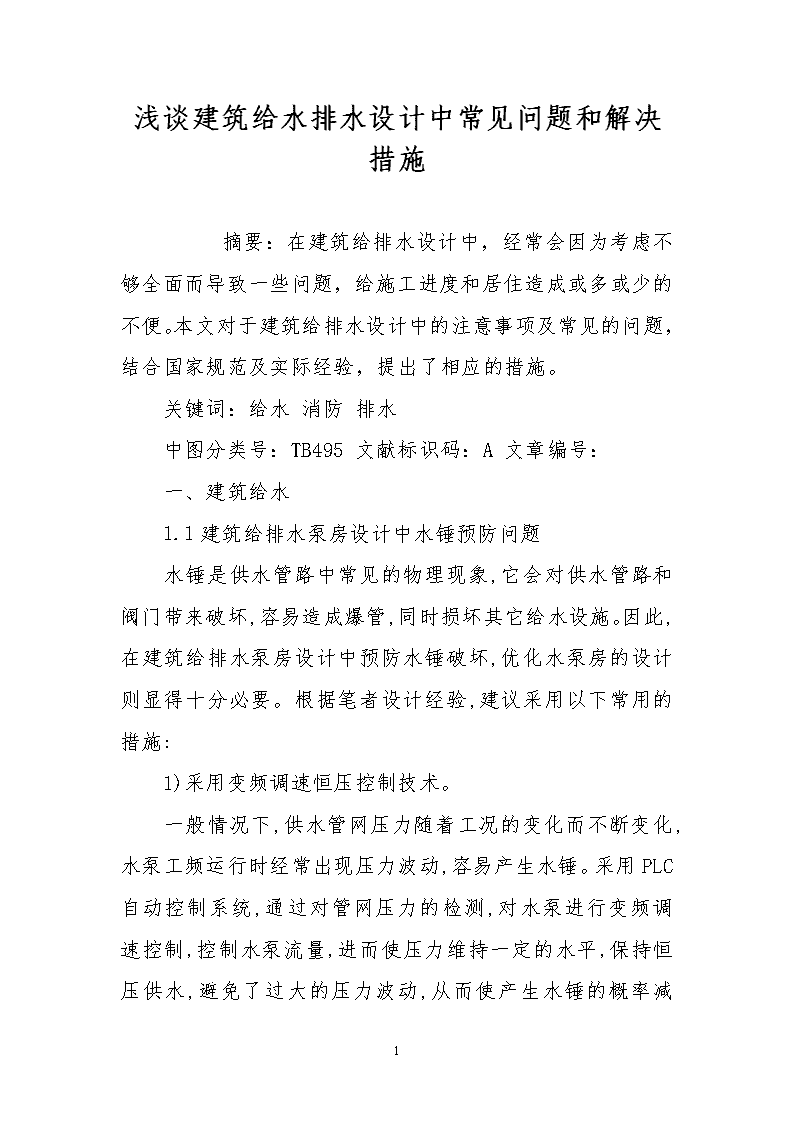

浅谈建筑给水排水设计中常见问题和解决措施 7页

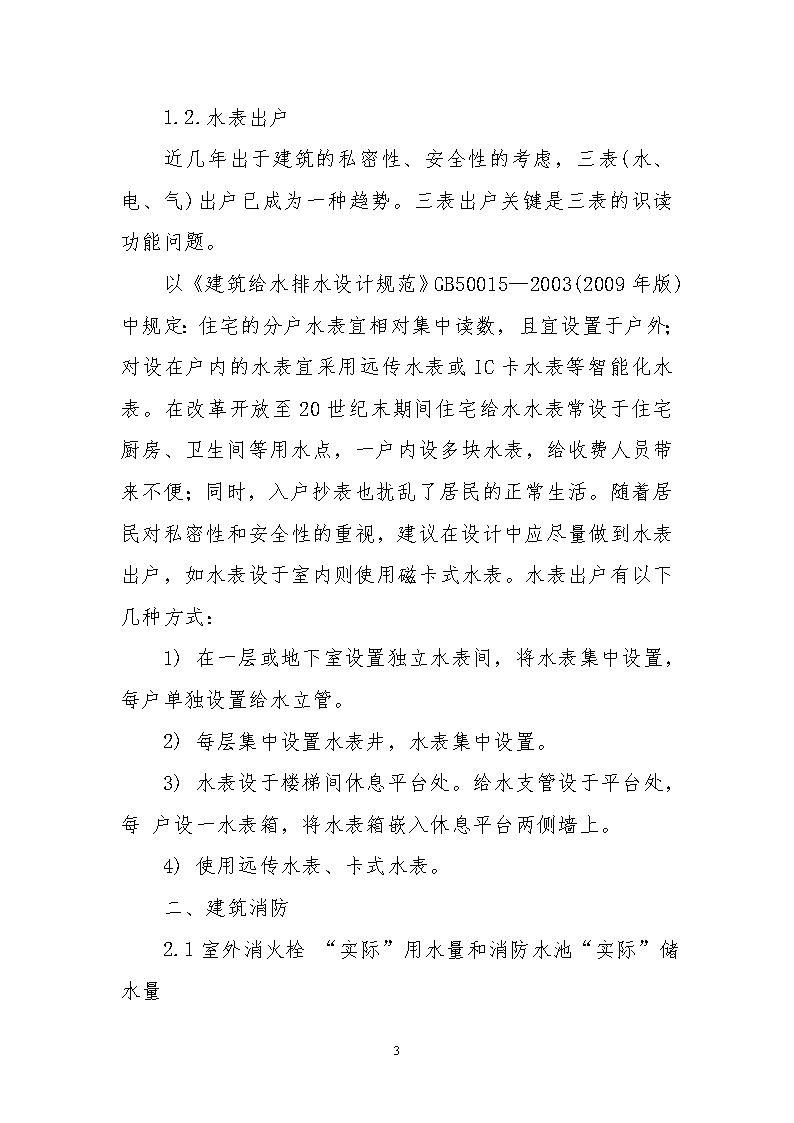

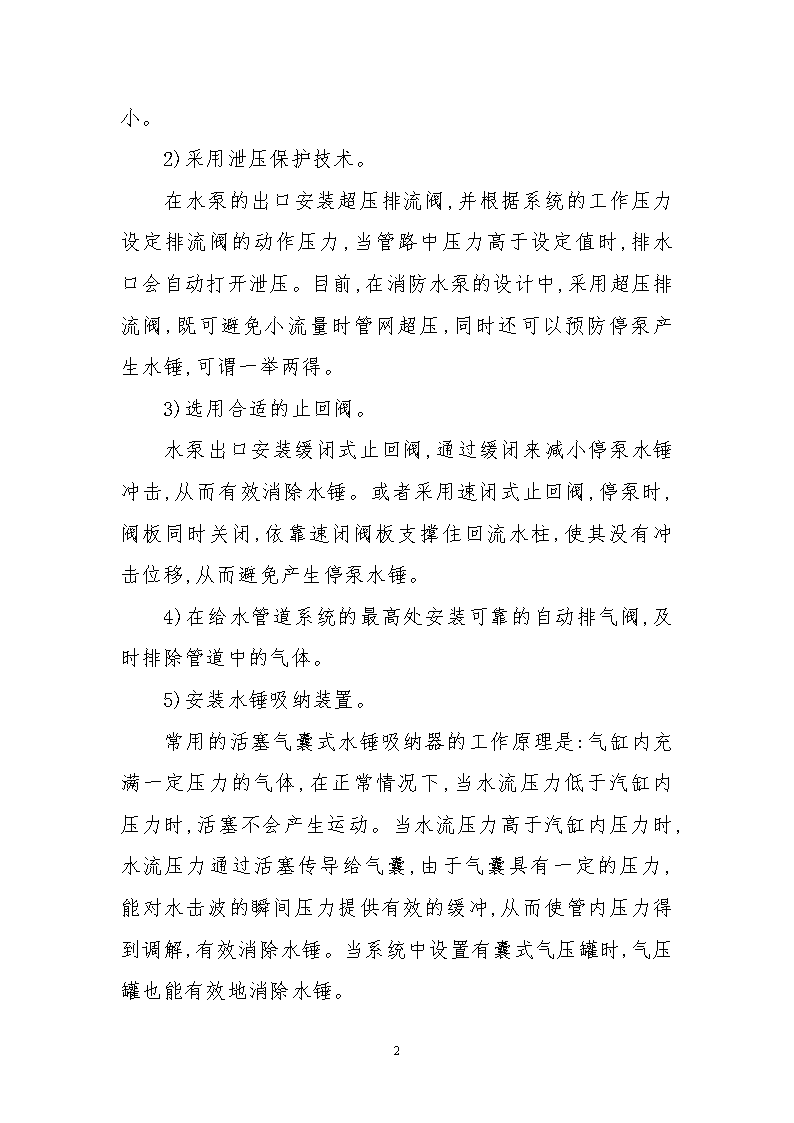

'浅谈建筑给水排水设计中常见问题和解决措施　　摘要：在建筑给排水设计中，经常会因为考虑不够全面而导致一些问题，给施工进度和居住造成或多或少的不便。本文对于建筑给排水设计中的注意事项及常见的问题，结合国家规范及实际经验，提出了相应的措施。关键词：给水消防排水中图分类号：TB495文献标识码：A文章编号：一、建筑给水1.1建筑给排水泵房设计中水锤预防问题水锤是供水管路中常见的物理现象,它会对供水管路和阀门带来破坏,容易造成爆管,同时损坏其它给水设施。因此,在建筑给排水泵房设计中预防水锤破坏,优化水泵房的设计则显得十分必要。根据笔者设计经验,建议采用以下常用的措施:1)采用变频调速恒压控制技术。7 一般情况下,供水管网压力随着工况的变化而不断变化,水泵工频运行时经常出现压力波动,容易产生水锤。采用PLC自动控制系统,通过对管网压力的检测,对水泵进行变频调速控制,控制水泵流量,进而使压力维持一定的水平,保持恒压供水,避免了过大的压力波动,从而使产生水锤的概率减小。2)采用泄压保护技术。在水泵的出口安装超压排流阀,并根据系统的工作压力设定排流阀的动作压力,当管路中压力高于设定值时,排水口会自动打开泄压。目前,在消防水泵的设计中,采用超压排流阀,既可避免小流量时管网超压,同时还可以预防停泵产生水锤,可谓一举两得。3)选用合适的止回阀。水泵出口安装缓闭式止回阀,通过缓闭来减小停泵水锤冲击,从而有效消除水锤。或者采用速闭式止回阀,停泵时,阀板同时关闭,依靠速闭阀板支撑住回流水柱,使其没有冲击位移,从而避免产生停泵水锤。4)在给水管道系统的最高处安装可靠的自动排气阀,及时排除管道中的气体。5)安装水锤吸纳装置。常用的活塞气囊式水锤吸纳器的工作原理是:气缸内充满一定压力的气体,在正常情况下,当水流压力低于汽缸内压力时,活塞不会产生运动。当水流压力高于汽缸内压力时,水流压力通过活塞传导给气囊,由于气囊具有一定的压力,能对水击波的瞬间压力提供有效的缓冲,从而使管内压力得到调解,有效消除水锤。当系统中设置有囊式气压罐时,气压罐也能有效地消除水锤。7 1.2.水表出户近几年出于建筑的私密性、安全性的考虑，三表(水、电、气)出户已成为一种趋势。三表出户关键是三表的识读功能问题。以《建筑给水排水设计规范》GB50015—2003(2009年版)中规定：住宅的分户水表宜相对集中读数，且宜设置于户外；对设在户内的水表宜采用远传水表或IC卡水表等智能化水表。在改革开放至20世纪末期间住宅给水水表常设于住宅厨房、卫生间等用水点，一户内设多块水表，给收费人员带来不便；同时，入户抄表也扰乱了居民的正常生活。随着居民对私密性和安全性的重视，建议在设计中应尽量做到水表出户，如水表设于室内则使用磁卡式水表。水表出户有以下几种方式：1)在一层或地下室设置独立水表间，将水表集中设置，每户单独设置给水立管。2)每层集中设置水表井，水表集中设置。3)水表设于楼梯间休息平台处。给水支管设于平台处，每户设一水表箱，将水表箱嵌入休息平台两侧墙上。4)使用远传水表、卡式水表。二、建筑消防2.1室外消火栓“实际”用水量和消防水池“实际”储水量7 《高层民用建筑设计防火规范》GB50045-95（2005年版）第7.3.6规定：“室外消火栓的数量应按本规范第7.2.2条规定的室外消火栓用水量经计算确定，每个消火栓的用水量应为10－15L/s”，且《高规》的《条文说明》第7.3.6解释：“室外消火栓的数量应保证供应建筑物需要的灭火用水量，其中包括室内、室外两部分”，其中：室外部分灭火用水量需满足本规范第7.2.2条规定；室内部分灭火用水量应含室内消火栓、自动喷水灭火系统、水幕、泡沫等灭火系统的用水量。故笔者认为，室外消火栓“实际”用水量应为室内、外各个灭火系统用水量总和。当室外消火栓用水量储存在室内消防水池时，笔者认为，消防水池“实际”储水量应为二倍的室内各个消防系统用水量与一倍的室外消防用水量（本规范第7.2.2条规定）之和；当室外消火栓用水量不储存在室内消防水池时，笔者认为，消防水池“实际”储水量应为一倍的室内各个消防系统用水量之和。2.2消防水泵吸水7 我国消防规范规定消防泵必须自灌，但没有强调是否在消防水池任何水位都能自灌，即没有强调全程自灌。平时的设计中许多是半程自灌，即初次启动时，满水位，消防泵能满足自灌吸水。但在运行过程中，当一台消防泵在中途因某种原因不能运行，而需另一台泵自动启动时，或水泵自动切换，此时有可能水位在水泵轴线以下，不能自灌自动启动水泵，这样系统的保证率就低。解决临时高压系统因消防泵不能全程自灌而降低保证率的措施是在水泵的吸水管上加底阀，并从水泵出水管上接一根φ6～φ8mm的金属细管给吸水管补水。三、建筑排水3.1合理布置排水口位置1)建筑中所占面积虽然不大，但是卫生器具布置的合理与否会对住户今后使用产生直接影响。在布置卫生器具时，应根据卫生间形状结合当地居民使用习惯，尽量做到使用方便、布置合理。对于别墅、联体排屋等高档住宅，要考虑到住户使用豪华浴缸、淋浴房及桑拿房等的可能性，合理布置排水口位置。最为普遍的是坐便器排水口位置的问题，目前坐便器在市场上型号较多，所以坐便器排水口预留位置应尽量合理，尽可能满足居民要求。3.2排水管道同层排放7 由于卫生间漏水引起上下层邻居间纠纷的现象越来越多，漏水的主要原因是排水横管敷设于楼板下，居民装修时破坏管道或防水层。《建筑给水排水设计规范》GB50015—2003(2009年版)中规定：住宅的污水排水横管宜设在本层套内。但是在具体的设计过程中，真正能达到此项要求并不多，作为工程技术人员，应在设计时努力解决这一问题，以下几种做法均可有效解决这一问题。1）厨房所设厨洗池排水支管可直接在楼板上接入排水立管，厨房内不再设地漏。现在生活中，厨房已很少用水冲洗，厨房不会有大量积水，少量水渍用抹布就可完成地面的清洁。2）卫生间设计成下沉式，卫生间的排水系统可采用如下两种形式：第一种、排水横支管敷设于降板面层内，应结合卫生间大小和洁具实际位置楼板下沉大约300mm-400mm；第二种、除地漏（地漏排水横支管敷设于降板面层内）以外的排水横支管敷设于卫生间墙体内，应结合卫生间大小和地漏实际位置楼板下沉大约150mm-200mm。这样就可将排水横管布置在本层内，防水层设在管道下方，发生堵塞和漏水均在本层解决。为了减少下沉空间，建议采用第二种排水形式。四、结论及建议以上是笔者在设计工作中常遇到的几个问题。在规范和设计走向性能化之前，如何理解，如何完善，如何执行现行传统的指令性规范是设计人员应当考虑的问题。规范在不断的修改、调整中，作为设计人员，应及时地学习新规范，及时了解给水排水新动态，并结合实际工作经验提高设计质量。参考文献：7 [1]刘振印等．民用建筑给水排水设计技术措施[M]．北京：中国建筑工业出版社，2003．[2]GB50045—2005高层民用建筑设计防火规范及条文说明[s]．北京：中国计划出版社，2005．[3]GB50015—2003建筑给水排水设计规范及条文说明[s]．北京：中国计划出版社，2009．7'
