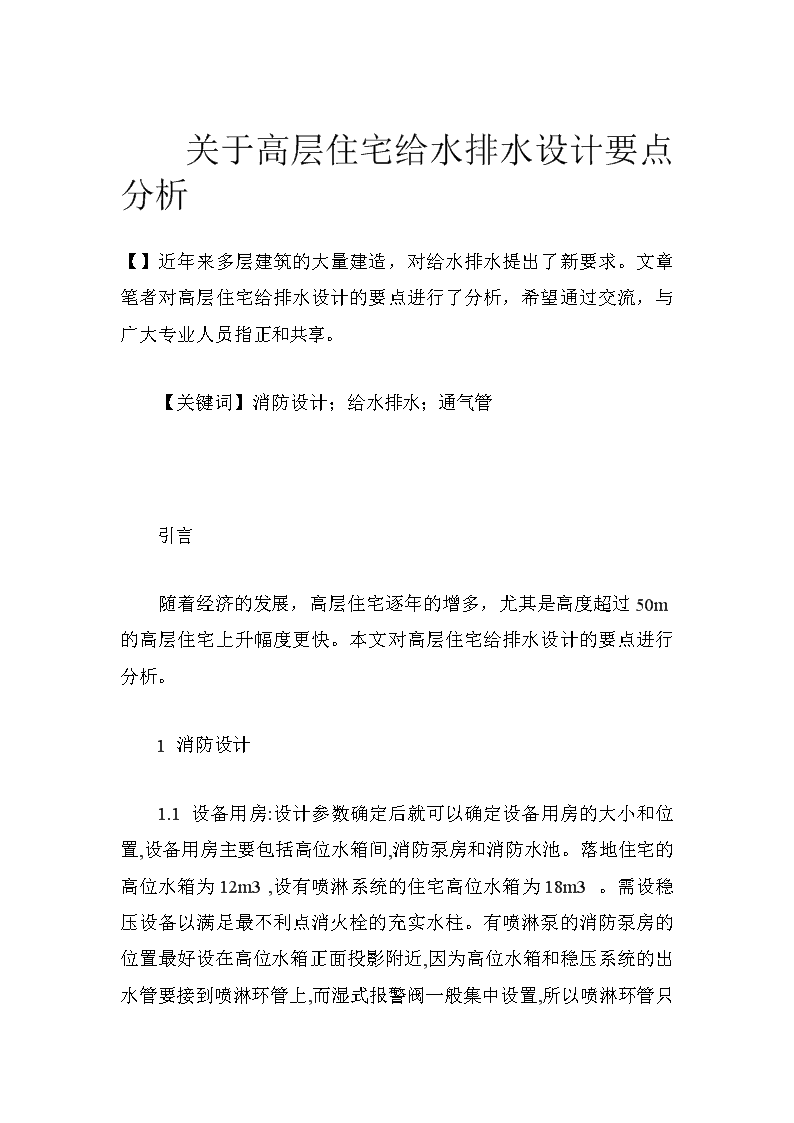

关于高层住宅给水排水设计要点分析 4页

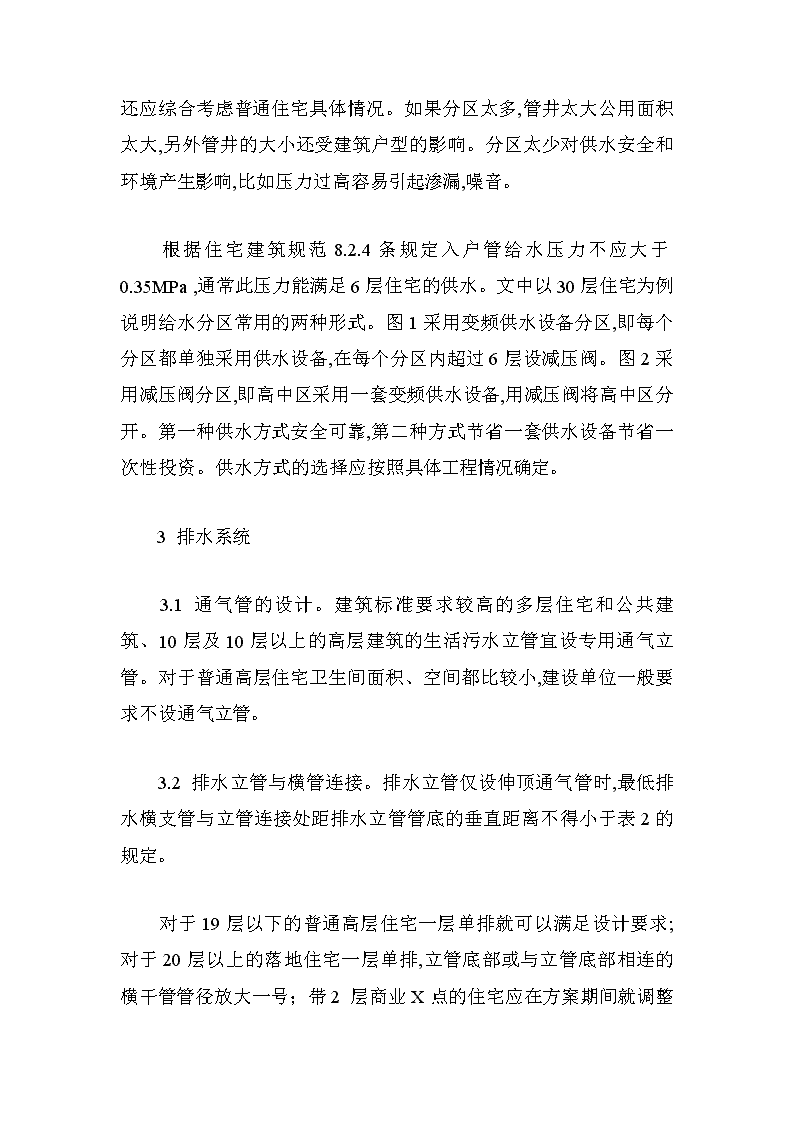

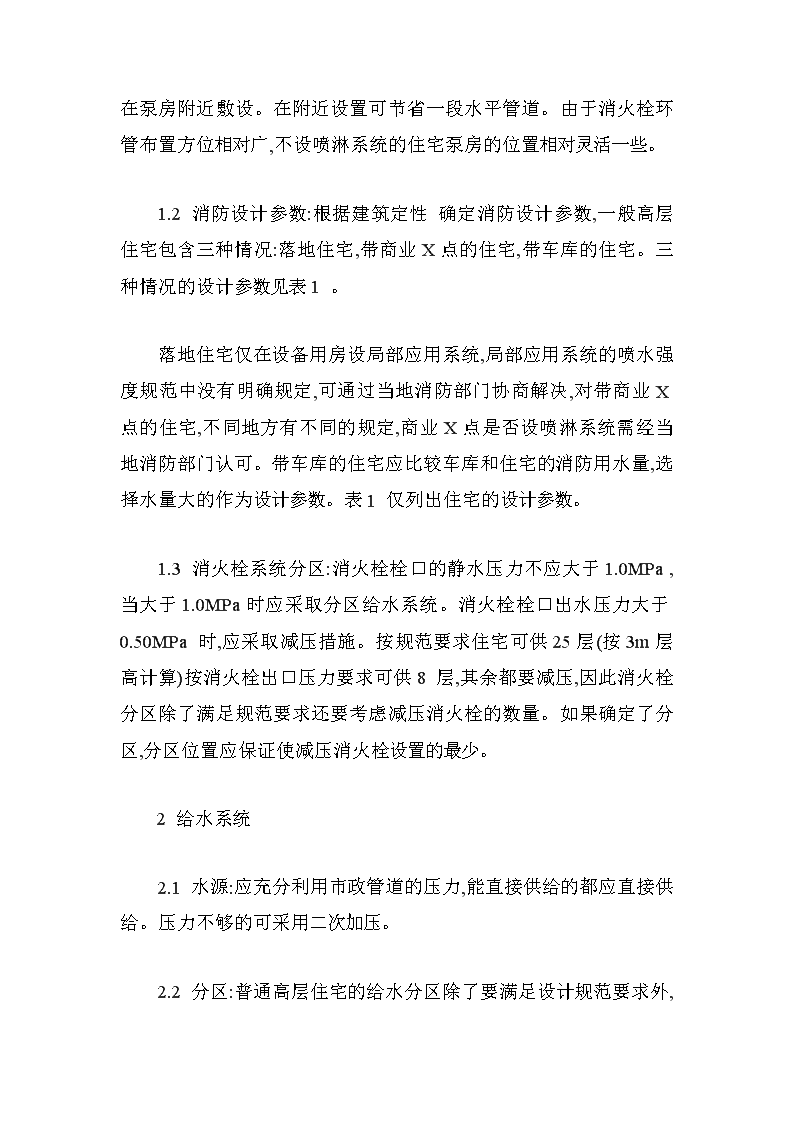

'　　关于高层住宅给水排水设计要点分析【】近年来多层建筑的大量建造，对给水排水提出了新要求。文章笔者对高层住宅给排水设计的要点进行了分析，希望通过交流，与广大专业人员指正和共享。　　【关键词】消防设计；给水排水；通气管　　　　引言　　随着经济的发展，高层住宅逐年的增多，尤其是高度超过50m的高层住宅上升幅度更快。本文对高层住宅给排水设计的要点进行分析。　　1消防设计　　1.1设备用房:设计参数确定后就可以确定设备用房的大小和位置,设备用房主要包括高位水箱间,消防泵房和消防水池。落地住宅的高位水箱为12m3,设有喷淋系统的住宅高位水箱为18m3 。需设稳压设备以满足最不利点消火栓的充实水柱。有喷淋泵的消防泵房的位置最好设在高位水箱正面投影附近,因为高位水箱和稳压系统的出水管要接到喷淋环管上,而湿式报警阀一般集中设置,所以喷淋环管只在泵房附近敷设。在附近设置可节省一段水平管道。由于消火栓环管布置方位相对广,不设喷淋系统的住宅泵房的位置相对灵活一些。　　1.2消防设计参数:根据建筑定性确定消防设计参数,一般高层住宅包含三种情况:落地住宅,带商业X点的住宅,带车库的住宅。三种情况的设计参数见表1。　　落地住宅仅在设备用房设局部应用系统,局部应用系统的喷水强度规范中没有明确规定,可通过当地消防部门协商解决,对带商业X点的住宅,不同地方有不同的规定,商业X点是否设喷淋系统需经当地消防部门认可。带车库的住宅应比较车库和住宅的消防用水量,选择水量大的作为设计参数。表1仅列出住宅的设计参数。　　1.3消火栓系统分区:消火栓栓口的静水压力不应大于1.0MPa,当大于1.0MPa时应采取分区给水系统。消火栓栓口出水压力大于0.50MPa时,应采取减压措施。按规范要求住宅可供25层(按3m层高计算)按消火栓出口压力要求可供8层,其余都要减压,因此消火栓分区除了满足规范要求还要考虑减压消火栓的数量。如果确定了分区,分区位置应保证使减压消火栓设置的最少。　　2给水系统　　2.1水源:应充分利用市政管道的压力,能直接供给的都应直接供给。压力不够的可采用二次加压。　　2.2 分区:普通高层住宅的给水分区除了要满足设计规范要求外,还应综合考虑普通住宅具体情况。如果分区太多,管井太大公用面积太大,另外管井的大小还受建筑户型的影响。分区太少对供水安全和环境产生影响,比如压力过高容易引起渗漏,噪音。　　根据住宅建筑规范8.2.4条规定入户管给水压力不应大于0.35MPa,通常此压力能满足6层住宅的供水。文中以30层住宅为例说明给水分区常用的两种形式。图1采用变频供水设备分区,即每个分区都单独采用供水设备,在每个分区内超过6层设减压阀。图2采用减压阀分区,即高中区采用一套变频供水设备,用减压阀将高中区分开。第一种供水方式安全可靠,第二种方式节省一套供水设备节省一次性投资。供水方式的选择应按照具体工程情况确定。　　3排水系统　　3.1通气管的设计。建筑标准要求较高的多层住宅和公共建筑、10层及10层以上的高层建筑的生活污水立管宜设专用通气立管。对于普通高层住宅卫生间面积、空间都比较小,建设单位一般要求不设通气立管。　　3.2排水立管与横管连接。排水立管仅设伸顶通气管时,最低排水横支管与立管连接处距排水立管管底的垂直距离不得小于表2的规定。　　对于19层以下的普通高层住宅一层单排就可以满足设计要求;对于20层以上的落地住宅一层单排,立管底部或与立管底部相连的横干管管径放大一号；带2 层商业X点的住宅应在方案期间就调整卫生间的排水立管,使其尽可能的沿剪力墙敷设,这样排水立管就能直接落到地面以下,不需放大管径直接排出。带一层商业X点(层高小于6m)的住宅,商业X点单排,立管底部或与立管底部相连的横干管管径放大一号；带车库的住宅同商业X点的设计。　　3.3附件和管材。排水附件应按规范要求设置,在寒冷地区应特别注意以下三点:①通气管高出屋面不得小于0.30且不能小于最小积雪厚度；②在最冷月平均气温低于-13℃的地区,应在室内平顶或吊顶以下0.30m处将管径放大一级；③在最冷月平均气温低于-13℃的地区,立管尚应在最高层离室内顶棚0.5m处设检查口(除霜口)。管材:排水立管管材需用规范要求的管材即可,对于超过20层的高层住宅排水横干管最好选用离心铸铁管,以保证管道的强度。　　　　'
