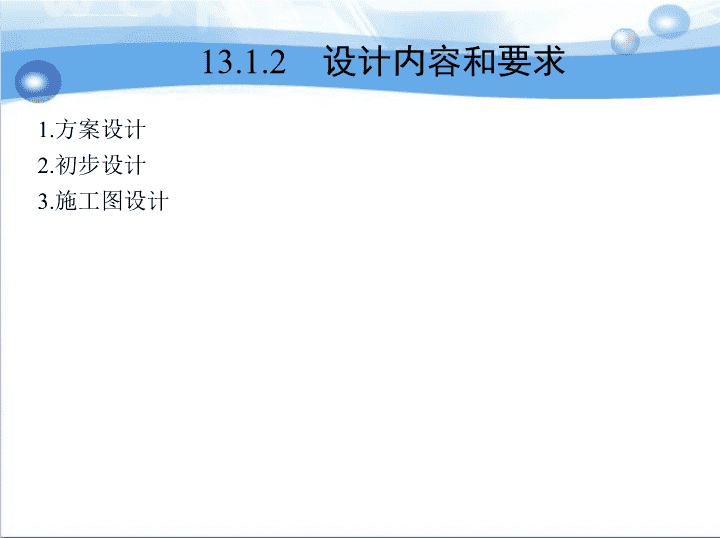

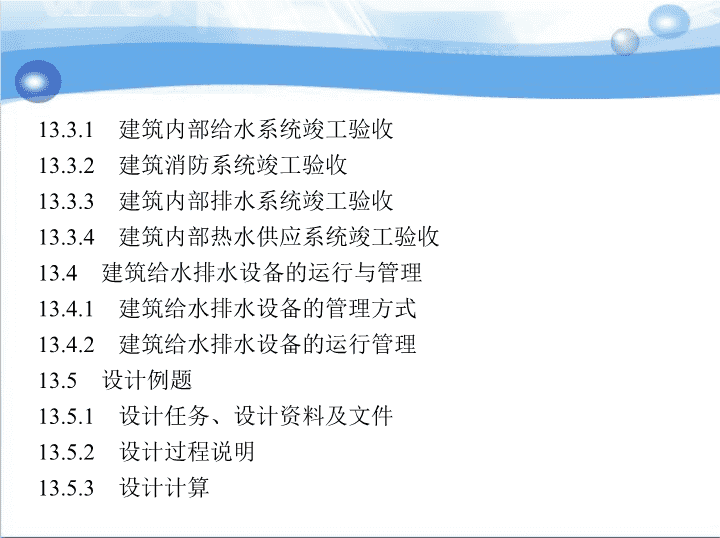

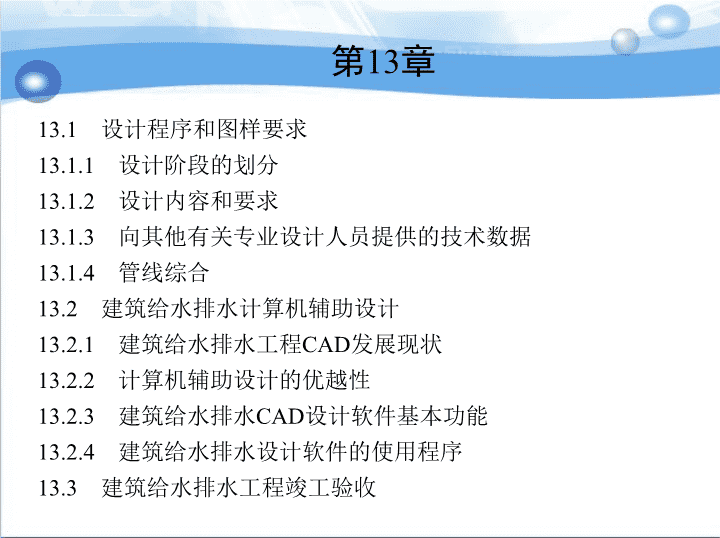

'第13章13.1　设计程序和图样要求13.1.1　设计阶段的划分13.1.2　设计内容和要求13.1.3　向其他有关专业设计人员提供的技术数据13.1.4　管线综合13.2　建筑给水排水计算机辅助设计13.2.1　建筑给水排水工程CAD发展现状13.2.2　计算机辅助设计的优越性13.2.3　建筑给水排水CAD设计软件基本功能13.2.4　建筑给水排水设计软件的使用程序13.3　建筑给水排水工程竣工验收 13.3.1　建筑内部给水系统竣工验收13.3.2　建筑消防系统竣工验收13.3.3　建筑内部排水系统竣工验收13.3.4　建筑内部热水供应系统竣工验收13.4　建筑给水排水设备的运行与管理13.4.1　建筑给水排水设备的管理方式13.4.2　建筑给水排水设备的运行管理13.5　设计例题13.5.1　设计任务、设计资料及文件13.5.2　设计过程说明13.5.3　设计计算 13.1.2　设计内容和要求1.方案设计2.初步设计3.施工图设计 1.方案设计(1)根据建筑使用性质，计算总用水量，并确定给水、排水设计方案。(2)向建筑专业设计人员提供给水排水设备(如水泵房、锅炉房、水池、水箱等)的安装位置、占地面积等。(3)编写方案设计说明书，一般应包括以下内容： 1)设计依据。2)建筑物的用途、性质及规模。3)给水系统：说明给水的用水定额及总用水量，选用的给水系统和给水方式，引入管平面位置及管径，升压、贮水设备的型号、容积和位置等。4)排水系统：说明选用的排水体制和排水方式，出户管的位置及管径，污废水抽升和局部处理构筑物的型号和位置，以及雨水的排除方式等。5)热水系统：说明热水用水定额、热水总用水量、热水供水方式、循环方式、热媒及热媒耗量、锅炉房位置，以及水加热器的选择等。6)消防系统：说明消防系统的选择，消防给水系统的用水量，以及升压和贮水设备的选择、位置、容积等。 2.初步设计(1)图样内容(2)初步设计说明书内容 (1)图样内容1)给水排水总平面图：应反映出室内管网与室外管网如何连接。2)平面布置图：表达各系统管道和设备的平面位置。3)系统布置图(简称系统图)：表达管道、设备的空间位置和相互关系。4)设备材料表：列出各种设备、附件、管道配件和管材的型号、规格、材质、尺寸和数量，供概预算和材料统计使用。5)图样目录：列出编有图样序号的所有图样和说明。 (2)初步设计说明书内容1)计算书：各个系统的水力计算、设备选型计算。2)设计说明：主要说明各种系统的设计特点和技术性能，各种设备、附件、管材的选用要求及所需采取的技术措施(如水泵房的防振、防噪声技术要求等)。 3.施工图设计(1)图样内容(2)施工说明　施工说明是用文字表达工程绘图中无法表示清楚的技术要求，要求写在图样上作为施工图样。 (1)图样内容1)卫生间大样图(平面图和管线透视图)。2)地下贮水池和高位水箱的工艺尺寸和接管详图。3)泵房机组及管路平面布置图、剖面图。4)管井的管线布置图。5)设备基础留洞位置及详细尺寸图。6)某些管道节点大样图。7)某些非标准设备或零件详图。 1)说明管材的防腐、防冻、防结露技术措施和方法，管道的固定、连接方法，管道试压、竣工验收要求以及一些施工中特殊技术处理措施。2)说明施工中所要求采用的技术规程、规范和采用的标准图号等一些文件的出处。3)说明(绘出)工程图中所采用的图例。 13.1.3　向其他有关专业设计人员提供的技术数据1.向建筑专业设计人员提供的技术数据2.向结构专业设计人员提供的技术数据3.向采暖、通风专业设计人员提供的技术数据4.向电气专业设计人员提供的技术数据5.向工程经济专业设计人员提供的技术数据 1.向建筑专业设计人员提供的技术数据1)水池、水箱的位置及容积和工艺尺寸要求。2)给水排水设备用房面积及高度要求。3)各管道竖井位置及平面尺寸要求等。 2.向结构专业设计人员提供的技术数据1)水池、水箱的具体工艺尺寸，水的荷重。2)预留孔洞位置及尺寸(如梁、板、基础或地梁等预留孔洞)等。 3.向采暖、通风专业设计人员提供的技术数据1)热水系统最大时耗热量。2)蒸汽接管和冷凝水接管位置。3)泵房及一些设备用房的温度和通风要求等。 4.向电气专业设计人员提供的技术数据1)水泵机组用电量，用电等级。2)水泵机组自动控制要求，水池和水箱的最高水位和最低水位。3)其他自动控制要求，如消防的远距离启动、报警等要求。 5.向工程经济专业设计人员提供的技术数据1)材料、设备表及文字说明。2)设计图样。3)协助提供掌握的有关设备单价。 13.1.4　管线综合1.管线综合设计原则2.管线布置 1.管线综合设计原则1)电缆(动力、自控、通信)桥架与输送液体的管线应分开布置，以免管道渗漏时，损坏电缆或造成更大的事故。2)先保证重力流管线的布置，并满足其坡度要求，以达到水流通畅的效果。3)考虑施工的顺序，先施工的管线在里边，需保温的管线放在易施工的位置。4)先布置管径大的管线，后布置管径小的管线。5)分层布置时，由上而下按蒸汽、热水、给水、排水管线顺序布置。 2.管线布置(1)管沟布置　管沟有通行和不通行管沟之分。(2)管道竖井管线布置　分能进入和不能进入的管道竖井两种。(3)吊顶内管线布置　由于吊顶内空间较小，管线布置时应考虑施工的先后顺序、安装操作距离、支托吊架的空间和预留维修检修的余地。(4)技术设备层内管线布置 图13-1　不通行管沟管线布置a)室内管沟　b)室外管沟 图13-2　可通行管沟管线布置a)室内走廊下管沟　b)室外沟管 图13-3　专用管道竖井1—采暖和热水管道　2—给水和消防管道3—排水立管　4—专用通气立管5—电缆　6—检修门　7—墙体 图13-4　小型管道竖井a)全部在墙内　b)部分在墙内1—排水立管　2—采暖立管　3—热水回水立管　4—消防立管　5—水泵加压管　6—给水立管　7—角钢 图13-5　楼道吊顶内管线布置1—空调管　2—风口　3—风管　4—采暖管　5—热水管　6—采暖回水管7—给水管　8—吊顶　9—电缆槽　10—电缆　11—槽钢 图13-6　地下室吊顶内管线布置1—电缆桥架　2—采暖管　3—通风管　4—消防管　5—给水管　6—热水供水管7—热水回水管　8—排水干管　9—角钢　10—吊顶 图13-7　技术设备层内管线共架统一敷设1—电缆桥架　2—管道桥架　3—排水干管吊架敷设 13.2.2　计算机辅助设计的优越性1.提高了设计工作效率2.保障了设计质量3.减轻了设计人员的负担 13.2.3　建筑给水排水CAD设计软件基本功能1)提供了本专业的国标图库，并提供了扩充自定图库的接口。2)设有与其他各类建筑软件的接口，并提供土建框图的绘制功能。3)具备卫生洁具、管道、设备布置定位的功能。4)具有文字标注功能。5)能够根据用户输入的信息进行施工处理，如自动检测给排水管道与其他设备、管道、构件的碰撞问题等。6)可根据给水排水条件图自动生成给水排水系统图，并可用AutoCAD命令任意编辑。7)具有室内给水排水和自动喷洒的计算功能。8)自动统计并填写设备及主要材料表。 9)自动生成施工图目录、国家标准图目录、施工总说明。10)泵房平、立、剖面的设计功能。11)总平面图设计功能，集计算、绘图于一体，自动生成纵断图。 13.2.4　建筑给水排水设计软件的使用程序1)直接拷贝建筑平面图或绘制给水排水条件图(即土建框图)。2)管道、设备的定位输入。3)施工处理。4)由平面图自动生成系统图。5)进行各系统的水力计算。6)标注数据。7)自动统计，形成材料表。8)绘图输出。 13.3.1　建筑内部给水系统竣工验收1.验收步骤及注意事项2.室内给水系统的质量检查 1.验收步骤及注意事项(1)建筑内部给水系统施工安装完毕，进行竣工验收时，应出具下列文(2)暗装管道的外观检查和水压试验，应在隐蔽前进行。(3)在冬季进行水压试验时，应采取防冻措施(北方地区)，试压后应放空管道中的存水。(4)室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理，埋地管道的防腐层材质和结构应符合设计要求。(5)给水管道必须采用与管材相适应的管件。(6)室内给水管道系统，在试验合格后方可与室外管网或室内加压泵房连接。 1)施工图样(包括选用的标准图集和通用图集)和设计变更。2)施工组织设计或施工方案。3)材料和制品的合格证或试验记录。4)设备和仪表的技术性能证明书。5)水压试验记录，隐蔽工程验收记录和中间验收记录。6)单项工程质量评定表。 2.室内给水系统的质量检查(1)室内生活饮用和消防系统给水管道的水压试验必须符合设计要求，当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。(2)室内给水管道系统验收时，应检查以下各项：(3)室内给水管道和阀门安装的允许偏差应符合表13-1所示的规定。(4)给水设备安装工程验收时，应注意以下事项： 1)管道平面位置、标高和坡度是否正确。2)管道的支、吊架安装是否平整牢固，其间距是否符合规范要求。3)管道、阀件、水表和卫生洁具的安装是否正确及有无漏水现象。4)生活给水及消防给水系统的通水能力。 1)水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定，应对照图样用仪器和尺量检查。2)水泵试运转的轴承温升必须符合设备说明书的规定(可通过温度计实测检查)。3)立式水泵的减振装置不应采用弹簧减振器。4)敞口水箱的满水试验和密闭水箱(罐)的水压试验必须符合设计规定。5)水箱支架或底座安装，其尺寸及位置应符合设计规定，埋设平整牢固，可对照图样，尺量检查。6)水箱溢流管和泄放管应设置在排水地点附近，但不得与排水管直接连接。7)室内给水设备安装的允许偏差应符合表13-2的规定。8)管道及设备保温层的厚度和平整度的允许偏差应符合表13-3的规定。 表13-1　管道和阀门安装的允许偏差和检验方法表项次项目允许偏差/mm检验方法1水平管道纵横方向弯曲钢管每1m1用水平尺、直尺、拉线和尺量检查全长25m以上＜25塑料管复合管每1m1．5全长25m以上＜25铸铁管每1m2全长25m以上＜25 表13-1　管道和阀门安装的允许偏差和检验方法表项次项目允许偏差/mm检验方法2立管垂直度钢管每1m3吊线和尺量检查5m以上≯8塑料管复合管每1m25m以上≯8铸铁管每1m35m以上≯103成排管段和成排阀门在同一平面上间距3尺量检查 表13-2　室内给水管道安装的允许偏差和检验方法项次项　　目允许偏差/mm检验方法1静置设备坐标15经纬仪或拉线、尺量标高±5用水准仪、拉线、尺量检查垂直度（每米）5吊线和尺量检查2离心式水泵立式泵体垂直度（每米）0．1水平尺和塞尺检查卧式泵体水平度（每米）0．1水平尺和塞尺检查 表13-2　室内给水管道安装的允许偏差和检验方法联轴器轴向倾斜（每米）0．8在联轴器互相垂直的四个位置上用水准仪、百分表和塞尺检查同心度径向位移0．1 表13-3　管道及设备保温层的允许偏差和检验方法项次项目允许偏差/mm检验方法1厚度+0．1δ-0．05δ用钢针刺入2表面平整度卷材5用2m靠尺和形塞尺检查涂抹10 13.3.2　建筑消防系统竣工验收1.验收资料2.消防系统供水水源的检查验收要求3.消防泵房的验收要求4.室内消火栓灭火系统的验收要求5.自动喷水灭火系统的验收要求6.七氟丙烷、泡沫、二氧化碳、干粉等灭火系统验收要求 1.验收资料1)批准的竣工验收申请报告、设计图样、公安消防监督机构的审批文件设计变更通知单、竣工图。2)地下及隐蔽工程验收记录，工程质量事故处理报告。3)系统试压、冲洗记录。4)系统调试记录。5)系统联动试验记录。6)系统主要材料、设备和组件的合格证或现场检验报告。7)系统维护管理规章、维护管理人员登记表及上岗证。 2.消防系统供水水源的检查验收要求1)应检查室外给水管网的进水管的管径及供水能力，并应检查消防水箱和水池容量，均应符合设计要求。2)当采用天然水源做系统的供水水源时，其水量、水质应符合设计要求，并应检查枯水期最低水位时确保消防用水的技术措施。 3.消防泵房的验收要求1)消防泵房设置的应急照明、安全出口应符合设计要求。2)工作泵、备用泵、吸水管、出水管及出水管上的泄压阀、信号阀等的规格、型号、数量应符合设计要求。3)消防水泵应采用自灌式引水或其他可靠的引水措施。4)消防水泵出水管上应安装试验用的放水阀及排水管。5)备用电源、自动切换装置的设置应符合设计要求。6)设有消防气压给水设备的泵房，当系统气压下降到设计最低压力时，通过压力开关信号应能起动消防水泵。7)消防水泵接合器数量及进水管位置应符合设计要求，消防水泵接合器应进行充水试验，且系统最不利点的压力、流量应符合设计要求。 4.室内消火栓灭火系统的验收要求(1)室内消火栓灭火系统控制功能验收时，应在出水压力符合现行国家有关建筑设计防火规范的条件下进行，并应符合下列要求：(2)室内消火栓系统安装完成后，应取屋顶(北方一般在屋顶水箱间等室内)试验消火栓和首层取两处消火栓做试射试验，达到设计要求为合格。(3)安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。(4)箱式消火栓的安装应符合下列规定： 1)工作泵、备用泵转换运行1～3次。2)消防控制室内操作起、停泵1～3次。3)消火栓处操作起泵按钮按5％～10％的比例抽验。 1)栓口应朝外，且不应安装在门轴侧。2)栓口中心距地面为1.1m，允许偏差±20mm。3)阀门中心距箱侧面为140mm，距箱后内表面为100mm，允许偏差为4)消火栓箱体安装的垂直度允许偏差为3mm。 5.自动喷水灭火系统的验收要求(1)自动喷水灭火系统控制功能验收时，应在符合现行国家标准GB50084—2001《自动喷水灭火系统设计规范》的条件下，抽验下列控制功能：(2)管网验收要求如下：(3)报警阀组的验收应符合下列要求：(4)喷头验收要求如下：(5)系统进行模拟灭火功能试验时，应符合下列要求： (1)自动喷水灭火系统控制功能验收时，应在符合现行国家标准GB50084—2001《自动喷水灭火系统设计规范》的条件下，抽验下列控制功能：1)工作泵与备用泵转换运行1～3次。2)消防控制室内操作起、停泵1～3次。3)水流指示器、闸阀关闭器及电动阀等按实际安装数量的10％～30％的比例进行末端放水试验。 (2)管网验收要求如下：1)管道的材质、管径、接头及采取的防腐、防冻措施应符合设计规范及设计要求。2)管道横向安装宜设0.002～0.005的坡度，且应坡向排水管；当局部区域难以利用排水管将水排净时，应采取相应的排水措施。3)管网系统最末端、每一分区系统末端或每一层系统末端所设置的末端试水装置、预作用和干式喷水灭火系统设置的排气阀应符合设计要求。4)管网不同部位安装的报警阀、闸阀、止回阀、电磁阀、信号阀、水流指示器、减压孔板、节流管、减压阀、压力开关、柔性接头、排水管、排气阀、泄压阀等均应符合设计要求。5)干式喷水灭火系统容积大于1500L时，设置的加速排气装置应符合设计要求和规范规定。 7)报警阀后的管道上不应安装有其他用途的支管或水龙头。8)配水支管、配水管、配水干管设置的支架、吊架和防晃支架不应大于表13-4的规定。 表13-4　管道支架或吊架之间的距离公称直径/mm253240507080100125150200250300距离/m3．54．04．55．05．56．06．57．08．09．511．012．0 1)报警阀组的各组件，应符合产品标准要求。2)打开放水试验阀，测试的流量、压力应符合设计要求。3)水力警铃的设置位置应正确。4)打开手动放水阀或电磁阀时，雨淋阀组动作应可靠。5)控制阀均应锁定在常开位置。6)与空气压缩机或火灾报警系统的联动程序，应符合设计要求。 1)喷头的规格、型号，喷头安装间距，喷头与楼板、墙、梁等的距离应符合设计要求。2)有腐蚀性气体的环境和有冰冻危险场所安装的喷头，均应采取防护措施。3)有碰撞危险场所安装的喷头应加防护罩。4)喷头公称动作温度应符合设计要求。 1)报警阀动作，警铃鸣响。2)水流指示器动作，消防控制中心有信号显示。3)压力开关动作，信号阀开启，空气压缩机或排气阀起动，消防控制中心应有信号显示。4)电磁阀打开，雨淋阀开启，消防控制中心应有信号显示。5)消防水泵起动，消防控制中心应有信号显示。6)加速排气装置投入运行。7)其他消防联动控制系统投入运行。8)区域报警器、集中报警控制盘有信号显示。 1)人工起动和紧急切断试验1～3次。2)与固定灭火设备联动控制的其他设备(包括关闭防火门窗、停止空调风机、关闭防火阀、落下防火幕等)试验1～3次。3)抽一个防护区进行喷放试验(卤代烷系统应采用氮气等介质代替)。 13.3.3　建筑内部排水系统竣工验收1.灌水试验2.室内排水系统质量检查 1.灌水试验1)隐藏或埋地的排水管道在隐藏前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。2)安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到达每根立管上部的雨水斗。 2.室内排水系统质量检查1)检查管道平面位置、标高、坡度、管径、管材是否符合工程设计要求；干管与支管及卫生洁具位置是否正确，安装是否牢固，管道接口是否严密；排水栓和地漏的安装是否平整、牢固，并低于排水表面，周边应无渗漏，地漏水封高度不得小于50mm，可试水观察检查。2)排水塑料管必须按设计要求及位置装设伸缩节。3)排水主立管及水平干管管道均应做通球实验，通球的球径应不小于排水管道管径的2/3，通球率必须达到100％。 13.3.4　建筑内部热水供应系统竣工验收1.水压试验2.室内热水供应系统质量检查 表13-5　室内排水和雨水管道安装的允许偏差和检验方法项次项目允许偏差/mm检验方法1坐标15用水准仪（水平尺）、直尺、拉线、尺量检查2标高±153水平管道纵横方向弯曲铸铁管每1m＜1全长25mm以上＜25钢管每1m管径≤100mm1管径＞100mm1．5＜25＜38塑料管1．5＜38钢筋混凝土管混凝土管3全长25m以上管径≤100mm＜75管径＞100mm 表13-5　室内排水和雨水管道安装的允许偏差和检验方法每1m全长25m以上每1m全长25m以上4立管垂直度铸铁管每1m3吊线和尺量检查全长5m以上＜15钢管每1m3全长5m以上＜10塑料管每1m3全长5m以上＜15 表13-6　钢管管道焊接的焊口允许偏差和检验方法项次项目允许偏差/mm检验方法1焊口平直度管壁厚10mm以内管壁厚1/4焊接检验尺和游标卡尺检查2焊缝加强面高度1mm宽度3咬边深度小于0．5mm直尺检查长度连续长度25mm总长度（两侧）小于焊缝长度的10% 2.室内热水供应系统质量检查1)管道的走向、坡向、坡度及管材规格是否符合设计图样要求。2)管道连接件、支架、伸缩器、阀门、泄水装置、放气装置等位置是否正确；接头是否牢固、严密等；阀门及仪表是否灵活、准确；热水温度是否均匀，是否达到设计要求。3)热水供应管道和阀门安装的允许偏差应符合表13-1的规定。4)热水供水、回水及凝结水管道系统，在投入使用以前，必须进行清洗，以清除管道内的焊渣、锈屑等杂物，此工作一般在管道压力试验合格后进行。 13.4.1　建筑给水排水设备的管理方式1)建立设备管理账册和重要设备的技术档案。2)建立设备卡片。3)建立定期检查、维修、保养的制度。4)建立给水排水设备大、中修工程的验收制度，积累有关技术资料。5)建立给水排水设备的更新、调拨、增添、改造、报废等方面的规划和审批制度。6)建立住户保管给排水设备的责任制度。7)建立每年年末对建筑给水排水设备进行清查、核对和使用鉴定的制度，遇有缺损现象，应采取必要措施，及时加以解决。 13.4.2　建筑给水排水设备的运行管理1.给水系统2.排水系统3.消防设备的维修养护 (1)给水系统的运行管理(2)给水管道的维修养护　给水管道的维修养护人员应十分熟悉给水系统，经常检查给水管道及阀门(包括地上、地下、屋顶等)的使用情况，经常注意地下有无漏水、渗水、积水等异常情况，如发现有漏水现象，应及时进行维修。(3)水泵的维修养护　生活水泵、消防水泵每半年进行一次全面养护。(4)水池、水箱的维修养护 1)防止二次供水的污染，对水池、水箱定期消毒，保持其清洁卫生。2)对供水管道、阀门、水表、水泵、水箱进行经常性维护和定期检查，以确保供水安全。3)发生跑水、断水故障，应及时抢修。4)消防水泵要定期试泵，至少每年进行一次。 (4)水池、水箱的维修养护1)首先关闭进水总阀，关闭水箱之间的连通阀门，开启泄水阀，抽空水池、水箱中的水。2)泄水阀处于开启位置，用鼓风机向水池、水箱吹2h以上，排除水池、水箱中的有毒气体，吹进新鲜空气。3)用燃着的蜡烛放入池底观察其是否会熄灭，以确定空气是否充足。4)打开水池、水箱内照明设施或设临时照明。5)清洗人员进入水池、水箱后，对池壁、池底洗刷不少于三遍。6)清洗完毕后，排除污水，然后喷洒消毒药水。7)关闭泄水阀，注入清水。 2.排水系统(1)排水系统的管理(2)排水管道的疏通　排水管道堵塞会造成流水不畅，排泄不通，严重的会在地漏、水池等处漫溢外淌。 (1)排水系统的管理1)定期对排水管道进行养护、清通。2)教育住户不要把杂物投入下水道以防止堵塞。3)定期检查排水管道是否有生锈和渗漏等现象，发现隐患应及时处理。4)室外排水沟渠应定期检查和清扫，及时清除淤泥和污物。 3.消防设备的维修养护1)每天巡视系统的供水总控制阀，报警控制阀及其附属配件，以确保处于无故障状态。2)每天检查一次警铃，看其启动是否灵活，打开警铃阀，水力警铃应发出报警信号，如果警铃不动作，应检查整个警铃管道。3)每月对喷头进行一次外观检查，不正常的喷头应及时更换。4)每月检查系统控制阀门是否处于开启状态，以保证阀门不会误关闭。5)每两个月对系统进行一次综合试验，按分区逐一打开末端试验装置放水阀，以试验系统灵敏性。 13.5.1　设计任务、设计资料及文件1.设计任务2.设计资料3.设计文件 2.设计资料1)旅馆建筑剖面示意图如图13-8所示，建筑平面图如图13-15所示，建筑物各层平面图及剖面图如图13-16、图13-17和图13-18所示。2)该城市给水排水管道现状为：在该建筑南侧城市道路人行道下，有城市给水干管可作为建筑物的水源，管径为DN300，常年可提供的工作水压为210kPa(21mH2O),接点管顶埋深地面以下1.0m。 3.设计文件1)上级主管部门批准的设计任务书。2)现行建筑给水排水设计规范。3)现行建筑设计防火规范。4)现行高层民用建筑设计防火规范。 13.5.2　设计过程说明1.给水工程2.排水工程3.热水供应工程4.消防给水5.管道的平面布置及管材 13.5.3　设计计算1.室内给水系统的计算2.消火栓给水系统计算3.建筑内部排水系统的计算4.建筑内部热水系统计算一、基本信息二、您对本书的意见和建议三、您对我们的其他意见和建议 1.室内给水系统的计算(1)给水用水定额及小时变化系数　建筑物的性质和室内卫生设备之完善程度，由表2-2中选用qd=300L/(床·d)，小时变化系数Kh=2.0。(2)最高日用水量按式(3)最高日最大时用水量按式(2-3)计算(4)设计秒流量按式(2-20)计算(5)屋顶水箱容积计算　由公式Ｖ＝Cqb/4Kb知：(6)地下室内贮水池容积　本设计上区为设水泵、水箱的给水方式，因为市政给水管不允许水泵直接从管网抽水，故地下室设生活消防共用贮水池。(7)室内所需的压力按下式计算(8)地下室加压水泵的选择 图13-8　旅馆建筑剖面示意图 图13-9　1～3层给水管网水力计算用图 表13-7　1～3层室内给水管网水力计算表顺序编号管段编号卫生器具名称数量、当量当量总数设计秒流量q/(L/s）管径/mm流速/(m/s)单阻/(kPa/m)管长/m沿程压力损失/kPa备　注浴盆洗脸盆坐便器自至1．00．750．5 表13-7　1～3层室内给水管网水力计算表10—111．00．2150．990．940．50．47①　0—9管路当量按冷热水单独对应的当量值计算②　9—10管段按冷热水总流量对应的当量值计算③　9—10管段按给水铸铁管水力计算表查④　计算管路0—1021—2111．750．35200．920．560．40．2232—31112．250．45201．190．871．00．8743—42224．50．9251．360．803．02．4054—54449．02．6401．560．5773．01．73165—666613．52．94401．770．724．93．5376—712121227．03．70501．400．363．91．4087—818181840．54．28501．620．4619．08．7698—936363681．05．60701．460．3035．01．51109—10114114114256．59．111001．180．3142．013．02 图13-10　4～12层给水管网计算用图 表13-8　上区4～12层室内给水管网水力计算表顺序编号管段编号卫生器具名称数量、当量当量总数设计秒流量q/(L/s）管径/mm流速/(m/s)单阻/(kPa/m)管长/m沿程压力损失/kPa备　注浴盆洗脸盆坐便器自至1．00．750．5 表13-8　上区4～12层室内给水管网水力计算表10—111．00．2150．990．940．50．47①　计算管路0′—15②　0′—11的沿程压力损失同表13⁃7中0～3，为1．56kPa，0′—15的沿程压力损失为(1．56＋4．00＋0．758＋1．972＋1．786)kPa＝10．08kPa 表13-8　上区4～12层室内给水管网水力计算表21—2111．750．35200．920．560．40．2232～31112．250．45201．190．871．00．8743—42224．50．9251．3654—54449．02．6401．5665—666613．52．94401．7776—788818．03．22401．9487—810101022．53．47501．32 表13-8　上区4～12层室内给水管网水力计算表98—912121227．03．70501．40109—1014141431．53．91501．481110—1116161636．04．1501．551211—1218181840．54．28501．620．468．74．001312—1336363681．05．60701．460．3032．50．7581413—14545454121．56．61801．190．1711．61．9721514—15108108108243．08．89801．600．2886．21．786 图13-11　水泵选择计算用图 图13-12　消火栓给水管网计算用图 表13-9　消火栓给水系统配管水力计算表计算管段设计秒流量q/（L/s）管长L/m管径DN/mm流速v/（m/s）单阻i/（kPa/m）沿程压力损失/kPa0～15．23．01000．600．08040．2411～25．25+5．83＝11．0332．01001．270．32410．372～311．0315．01001．270．3244．863～42×11．03＝22．063．61002．541．294．644～522．0623．01002．541．2929．67 3.建筑内部排水系统的计算(1)生活污水排水立管底部与出户管连接处的设计秒流量按式(5-1)计算(2)生活废水排水立管底部与出户管相连处的设计秒流量按下式计算 4.建筑内部热水系统计算(1)热水量　按要求取每日供应热水时间为24h，取计算用的热水供水温度为70℃，冷水温度为10℃，取60℃的热水用水定额为150L/(床·d)。(2)耗热量(3)加热设备选择计算　拟采用半容积式水加热器。(4)热水配水管网计算　计算用图如图13-13所示。(5)热水回水管网的水力计算　计算各管段的终点水温，可按面积比温降方法计算。(6)选择循环水泵　根据公式Qb≥qx可知：(7)蒸汽管道计算　已知总设计小时耗热量为(8)蒸汽凝水管道计算　已知蒸汽参数的表压为2个大气压。 图13-13　热水系统水力计算用图a)下区　b)上区 表13-10　下区热水配水管网水力计算表顺序编号管段编号卫生器具名称数量、当量当量总数设计秒流量q/（L/s）管径/mm流速/（m/s）单阻/(kPa/m)管长/m沿程压力损失/kPa浴盆洗脸盆自至1．00．7510—110．750．15200．530．5040．60．3021—2111．750．35250．710．6480．70．4532—3223．400．68320．800．5473．01．64 表13-10　下区热水配水管网水力计算表43—4446．801．32401．100．7273．02．1854—56610．51．62401．361．2735．67．1365—6121221．02．29501．140．6462．71．7576—7181831．52．81700．840．25217．54．4187—8363663．04．00701．200．50911．55．85 表13-11　上区热水配水管网水力计算表顺序编号管段编号卫生器具名称数量、当量当量总数设计秒流量q/（L/s）管径/mm流速/（m/s）单阻/(kPa/m)管长/m沿程压力损失/kPa浴盆洗脸盆自至1．00．7510—110．750．15200．530．5040．60．3021—2111．750．35250．710．6480．70．4532—3223．500．683243—4447．01．3240 表13-11　上区热水配水管网水力计算表54—56610．51．624065—68814．01．905076—7101017．52．125087—8121221．02．295098—9141424．52．5150109—10161628．02．68701110—11181831．52．81700．840．2525．61．411211—12363663．04．00701．20．5092．71．371312—13545494．54．86800．990．2657．51．981413—14108108189．06．871000．830．12950．56．50 图13-14　管段节点水温计算用图a)下区　b)上区 表13-12　下区热水配水管网热损失及循环流量计算节点管段编号管长L/m管径DN/mm外径D/m保温系数η节点水温/℃平均水温/℃空气温度/℃温差Δt/℃热损失/(kJ/h)循环流量/(L/s)259．932—33．0320．0423060．072040．07669．20．027360．213—43．0400．048060．322040．36764．80．027460．51 表13-12　下区热水配水管网热损失及循环流量计算4—50．8400．048061．062041．06705．50．0274．8561．605—4′1．8400．048061．512041．51472．00．0244′—2′计算方法同立管4～2，过程见表13⁃71466．60．0245—62．7500．060．661．922041．92357．50．051662．23 表13-12　下区热水配水管网热损失及循环流量计算6—4′0．8400．048062．192042．19213．20．024″—2″计算方法同立管4～2，过程见表13⁃71492．50．026—717．5700．080．664．582044．583285．40．071766．927—811．5700．080．668．462048．462346．90．142870 表13-13　下区侧立管热损失计算表节点管段编号管长L/m管径DN/mm外径D/m保温系数η节点水温/℃平均水温/℃空气温度/℃温差Δt/℃热损失/(kJ/h)2′60．852′—3′3．0320．0423060．992040．99684．53″61．123′—4′3．0400．048061．272041．27782．14′61．42 表13-13　下区侧立管热损失计算表4′—2′立管热损失累积：∑=1466．6kJ/h261．572″—3″3．0320．0423061．712041．71696．63″61．843″—4″3．0400．048062．02042．0795．94″62．154″—2″立管热损失累积：∑=1492．5kJ/h 表13-14　上区热水配水管网热损失及循环流量计算节点管段编号管长L/m管径DN/mm外径D/m保温系数η节点水温/℃平均水温/℃空气温度/℃温差Δt/℃热损失/(kJ/h)循环流量/(L/s)260．072—33．0320．0423060．132040．13670．20．076360．183—56．0400．048060．302040．301527．40．076560．41 表13-14　上区热水配水管网热损失及循环流量计算5—912．0500．06060．722040．723858．30．076961．029—103．0700．08061．122041．121298．80．0761061．2110—115．6700．080．661．512041．51978．90．0761161．81 表13-14　上区热水配水管网热损失及循环流量计算节点管段编号管长L/m管径DN/mm外径D/m保温系数η节点水温/℃平均水温/℃空气温度/℃温差Δt/℃热损失/(kJ/h)循环流量/(L/s)11—2′计算过程见表13⁃98232．10．07611—122．7700．080．661．962041．96477．10．1521262．1012—2″计算过程见表13⁃97860．50．0712—137．5800．08850．662．542042．541486．30．222 表13-14　上区热水配水管网热损失及循环流量计算1362．9813—1450．51000．1140．666．492046．4914088．70．4441470 表13-15　上区侧立管热损失计算表节点管段编号管长L/m管径DN/mm外径D/m保温系数η节点水温/℃平均水温/℃空气温度/℃温差Δt/℃热损失/(kJ/h)2′60．552′—3′3．0320．0423060．62040．6678．03′60．653′—5′6．0400．048060．772040．771545．25′60．89 表13-15　上区侧立管热损失计算表5′—9′12．0500．06061．202041．203903．89′61．59′—10′3．0700．08061．602041．601313．910′61．6910′—111．8700．08061．752041．74791．211—2′立管的热损失累积为：∑＝8232．1kJ/h2″60．902″—3″3．0320．0423060．962040．96684．0 表13-15　上区侧立管热损失计算表3″61．013″—5″6．0400．048061．132041．131558．95″61．255″—9″12．0500．06061．562041．563937．99″61．869″—10″3．0700．08061．962041．961325．310″62．05 表13-15　上区侧立管热损失计算表10″—120．8700．08062．082042．08354．412～2″立管的热损失累积为：∑＝7860．5kJ/h 表13-16　下区循环压力损失计算表管路管段编号管长L/m管径DN/mm循环流量/(L/s)沿程压力损失流速/(m/s)压力损失总和/PaPa/mPa配水管路2—33．0320．0271．85．40．03=1．3∑=1．3×32．66Pa=42．5Pa3—58．6400．0270．97．740．035—62．7500．0510．61．620．036—717．5700．0710．35．250．027—811．5700．1421．112．650．04 表13-16　下区循环压力损失计算表回水管路2—5′11．6200．02728．13260．11=1．3∑=1．3×394．2Pa=512．4Pa5′—6′2．7320．0514．411．90．066′—7′17．5500．0711．119．250．047′—8′10500．1423．7370．07 表13-17　上区循环压力损失计算表管路管段编号管长L/m管径DN/mm循环流量/(L/s)沿程压力损失流速/(m/s)压力损失总和/PaPa/mPa 表13-17　上区循环压力损失计算表配水管路2—33．0320．0768．926．70．09=1．3∑=1．3×127．6Pa=166Pa3—56．0400．0764．426．40．065—912．0500．0761．315．60．049—118．6700．0760．434．40．0211—122．7700．1521．232．40．0512—137．5800．2220．967．50．0413—1450．51000．4440．945．50．05 表13-17　上区循环压力损失计算表回水管路2—11′15．5200．076146．922770．27=1．3∑=1．3×2418．4Pa=3144Pa11′—12′2．7500．1524．25．40．0812′—13′7．5500．2227．0530．1013′—14′10700．4448．3830．14 图13-15　室外给水排水管道平面图1—旅馆主楼　2—热交换站　3—水表井　4—化粪池 图13-16　建筑内部给水、排水、热水平面图(1∶100)a)地下室给水、消防、排水、热水管道平面布置图 图13-16　(续)b)1～12层室内给水、消防、排水、热水管道平面布置图c)闷顶层给水、消防、排水、热水管道平面布置图 图13-17　卫生间及水箱间给水、排水及热水管道平面布置a)甲、乙型卫生间　b)丙、丁型卫生间　c)水箱间1—水箱进水管　2—4～12层供水管　3—水加热器供水管4—消防供水管　5—溢水、泄水管(排至屋顶) 图13-18　给水管道轴测图1∶100注：各层支管相同。图中标高以m计 图13-19　排水管道轴测图1∶100注：各排水立管上横支管均与二层相同 图13-20　热水供应管道轴测图1∶100'
