兰州石化5万吨年丁腈橡胶装置室内给排水施工方案 30页

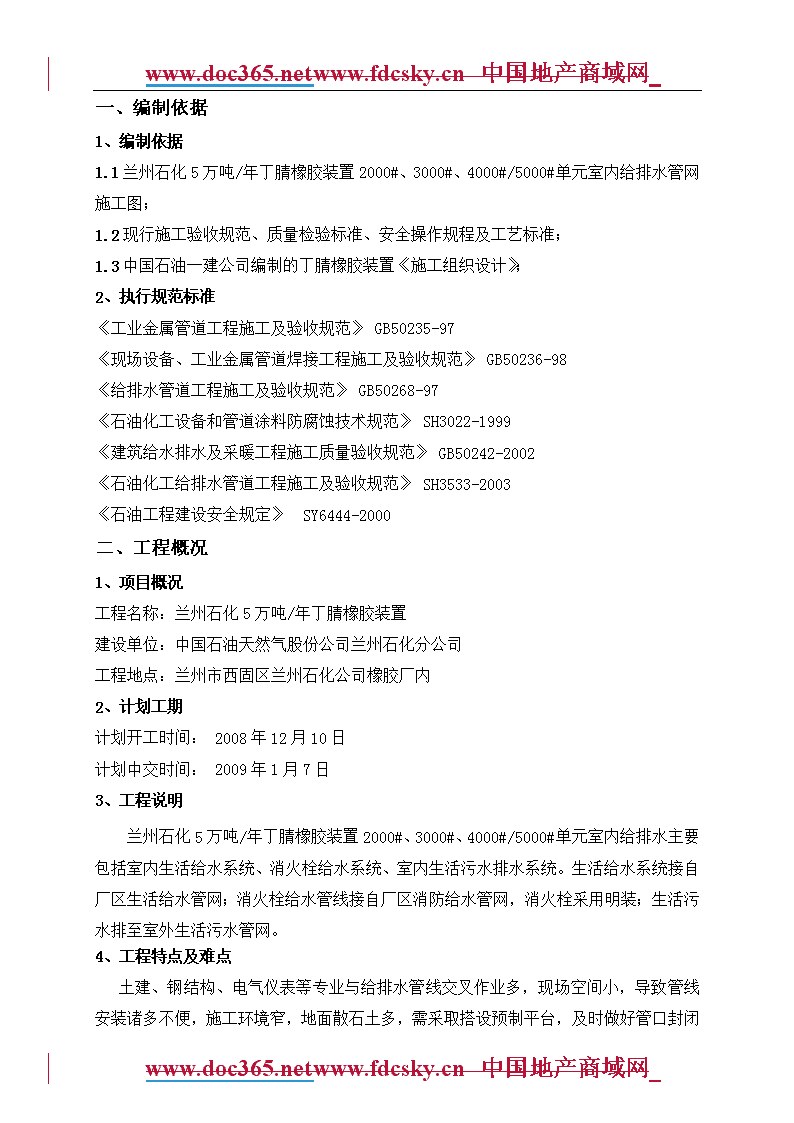

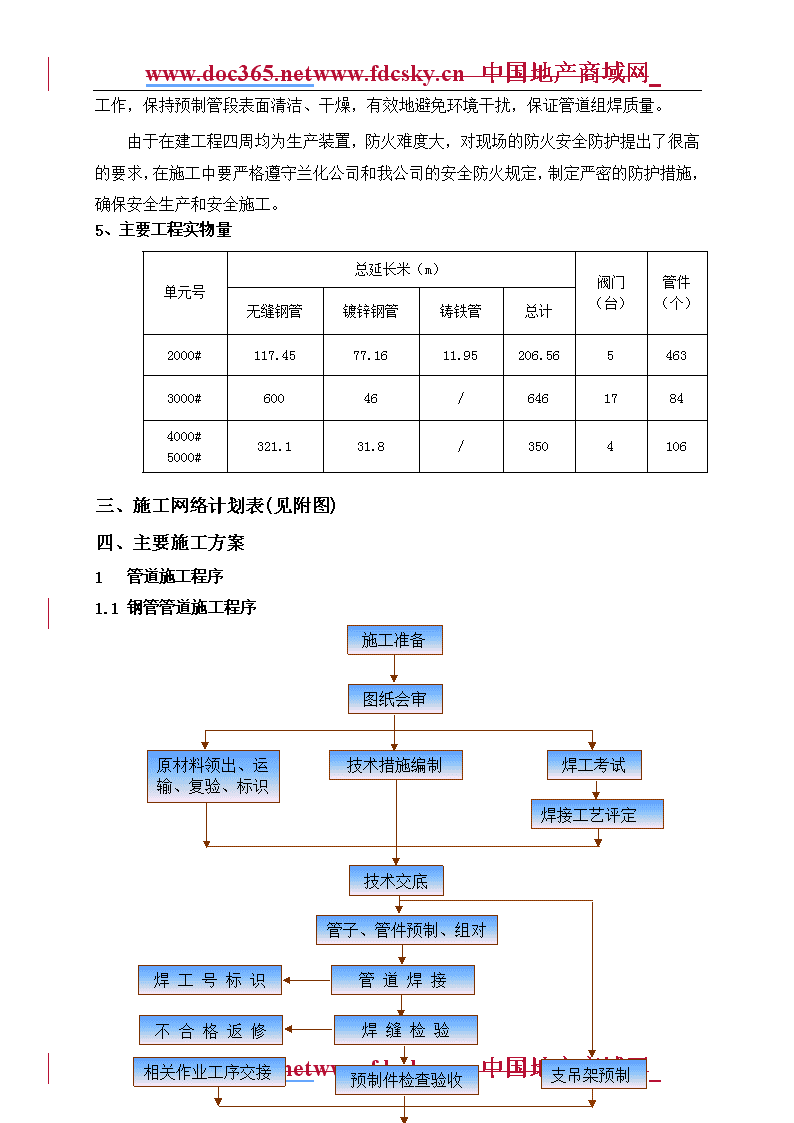

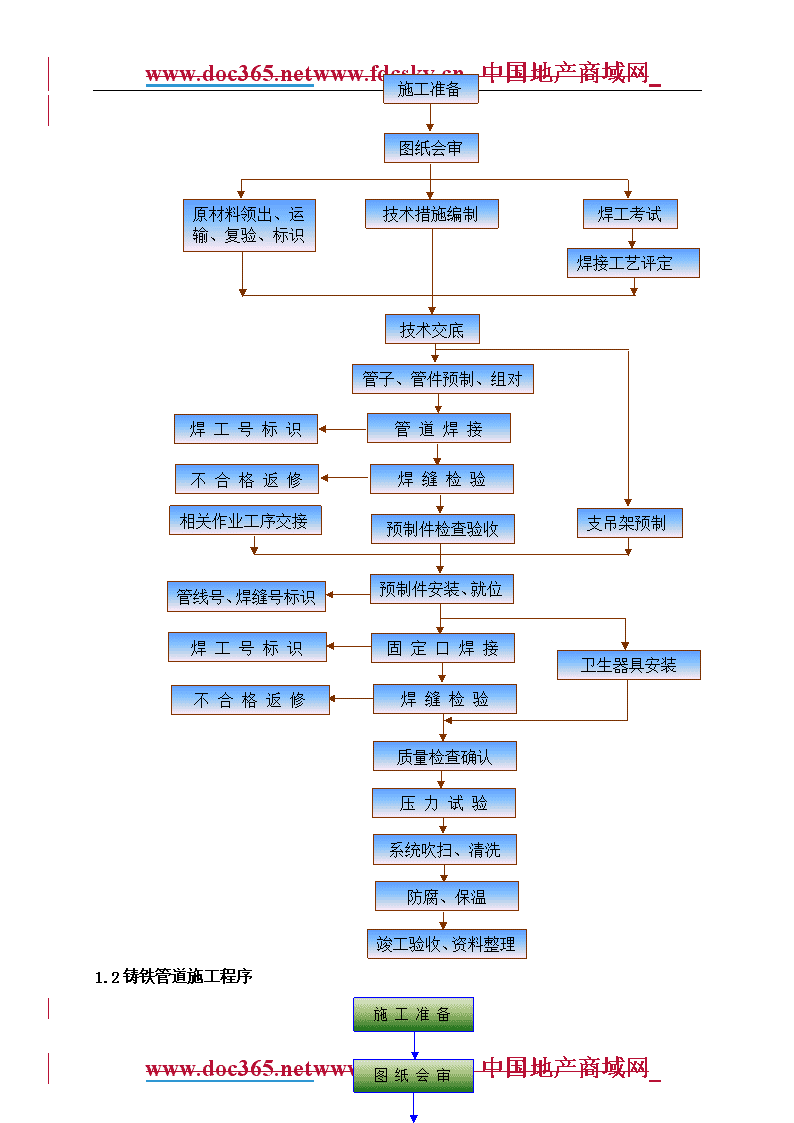

'www.doc365.netwww.fdcsky.cn中国地产商域网一、编制依据1、编制依据1.1兰州石化5万吨/年丁腈橡胶装置2000#、3000#、4000#/5000#单元室内给排水管网施工图；1.2现行施工验收规范、质量检验标准、安全操作规程及工艺标准；1.3中国石油一建公司编制的丁腈橡胶装置《施工组织设计》；2、执行规范标准《工业金属管道工程施工及验收规范》GB50235-97《现场设备、工业金属管道焊接工程施工及验收规范》GB50236-98《给排水管道工程施工及验收规范》GB50268-97《石油化工设备和管道涂料防腐蚀技术规范》SH3022-1999《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《石油化工给排水管道工程施工及验收规范》SH3533-2003《石油工程建设安全规定》SY6444-2000二、工程概况1、项目概况工程名称：兰州石化5万吨/年丁腈橡胶装置建设单位：中国石油天然气股份公司兰州石化分公司工程地点：兰州市西固区兰州石化公司橡胶厂内2、计划工期计划开工时间：2008年12月10日计划中交时间：2009年1月7日3、工程说明兰州石化5万吨/年丁腈橡胶装置2000#、3000#、4000#/5000#单元室内给排水主要包括室内生活给水系统、消火栓给水系统、室内生活污水排水系统。生活给水系统接自厂区生活给水管网；消火栓给水管线接自厂区消防给水管网，消火栓采用明装；生活污水排至室外生活污水管网。4、工程特点及难点土建、钢结构、电气仪表等专业与给排水www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网管线交叉作业多，现场空间小，导致管线安装诸多不便，施工环境窄，地面散石土多，需采取搭设预制平台，及时做好管口封闭工作，保持预制管段表面清洁、干燥，有效地避免环境干扰，保证管道组焊质量。由于在建工程四周均为生产装置，防火难度大，对现场的防火安全防护提出了很高的要求，在施工中要严格遵守兰化公司和我公司的安全防火规定，制定严密的防护措施，确保安全生产和安全施工。5、主要工程实物量单元号总延长米（m）阀门（台）管件（个）无缝钢管镀锌钢管铸铁管总计2000#117.4577.1611.95206.5654633000#60046/64617844000#5000#321.131.8/3504106三、施工网络计划表(见附图)四、主要施工方案1管道施工程序相关作业工序交接技术措施编制施工准备图纸会审焊工考试焊接工艺评定原材料领出、运输、复验、标识技术交底管子、管件预制、组对管道焊接焊工号标识焊缝检验不合格返修预制件检查验收预制件安装、就位支吊架预制卫生器具安装质量检查确认压力试验系统吹扫、清洗防腐、保温管线号、焊缝号标识固定口焊接焊工号标识焊缝检验不合格返修竣工验收、资料整理1.1钢管管道施工程序www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网相关作业工序交接技术措施编制施工准备图纸会审焊工考试焊接工艺评定原材料领出、运输、复验、标识技术交底管子、管件预制、组对管道焊接焊工号标识焊缝检验不合格返修预制件检查验收预制件安装、就位支吊架预制卫生器具安装质量检查确认压力试验系统吹扫、清洗防腐、保温管线号、焊缝号标识固定口焊接焊工号标识焊缝检验不合格返修竣工验收、资料整理1.2铸铁管道施工程序施工准备图纸会审技术措施编制原材料领出、运输、复验、标识技术交底铺管支吊架制作安装稳管质量检查确认闭水试验竣工验收、资料整理抹带接口养生www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网施工准备图纸会审技术措施编制原材料领出、运输、复验、标识技术交底铺管支吊架制作安装稳管质量检查确认闭水试验竣工验收、资料整理抹带接口养生2、施工准备2.1图纸会审www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网施工前由工艺、焊接、设备、土建、防腐、保温等各专业技术人员会同设计、业主代表及监理进行图纸会审，会审时做好图纸会审记录，把图纸会审中提出的问题解决在开工之前。2.2编制技术措施、质量检验计划施工前由技术人员编制管道安装、管道焊接技术措施、管道试压吹扫技术措施和管道安装的质量检验计划，上报业主及监理审批。2.3焊接工艺评定、焊工培训、焊工考试工程施焊前，必须根据工程管道焊接实际情况进行焊接工艺评定评价，焊接工艺评定报告应覆盖所有管道材质、壁厚，满足焊接需求，并经现场监理及业主认可批准。对于参加本工程管道焊接的焊工，施工前需进行有针对性的培训、考试，合格后才允许参加施焊。2.4技术交底由技术人员在图纸到现场后，班组施工前对施工班组进行现场施工技术交底，交清工程内容、工程量、施工方案、关键技术、特殊工艺要求、安全措施、质量标准、工序交接要求及其它注意事项等内容。2.5施工设备准备与检验根据工程实际情况与施工组织设计要求，配备数量充足的管道施工设备，并对所有施工设备的使用性能进行专项检查检验，确保其良好的性能，能够满足工程施工需要。3、原材料的复验和管理材料到货后应由物资供应部门组织各专业技术员、材料质量检查员、业主及监理现场代表进行材料检查验收，合格后方可入库保管，不合格的要作出标记，放至不合格品存放区，并以书面形式提请业主及监理协调解决。3.1检验程序检查产品质量证明书→检查出厂标志→核对炉号、批号、规格、材质→外观检查→材质复检→无损检验及试验→标识→入库保管3.2检验要求★所有材料必须具有制造厂的质量证明书或合格证，其规格、型号、材质、数量应符合设计要求，其质量要求不得低于相关标准的规定。★钢管、管件、阀门在使用前按相关标准进行100%外观检查，不合格者不得使用。★管道组成件表面不得有裂缝、缩孔、夹渣、折叠、重皮等缺陷。★管道组成件表面的锈蚀、凹陷及机械损伤的深度不应超过产品相应标准允许的壁厚负偏差。www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网★法兰密封面应光洁，不得有径向沟槽，且不得有气孔、裂纹、毛刺或其他降低强度和连接可靠性方面的缺陷。★法兰端面上连接的螺栓的支承部位应与法兰结合面平行，以保证法兰连接时端面受力均匀。★螺栓及螺母的螺纹应完整、无划痕、毛刺等缺陷，螺栓与螺母应配合良好，无松动或卡涩现象。★金属垫片及非金属垫片的表面用平尺目测检查，应接触良好、无裂纹、毛刺、锈蚀及粗糙加工等缺陷；缠绕式垫片不应有径向划痕、松散、翘曲等缺陷。★铸铁管和球墨铸铁管的管及管件表面不得有裂纹，管及管件不得有妨碍使用的凹凸不平的缺陷。★采用橡胶圈柔性连接的铸铁及球墨铸铁承口的内铸铁面及外工作面应该光滑，不得有影响密封性的缺陷。3.3阀门检验阀门检验试验要求：●合格证及质量证明书阀门必须具有出厂合格证或产品质量证明书和制造厂的铭牌，铭牌上标明公称压力、公称直径、工作温度和工作介质，其规格、型号、材质必须符合设计要求。●外观检查阀门无锈蚀、油漆脱落和损伤等缺陷，外观检验应符合要求。●尺寸检查阀门的结构长度、通径、法兰螺纹等应符合规定，同型号、同规格抽查10%且不少于1个。●材质检查按设计文件“阀门规格书”中对阀门的阀体和密封面的材质进行检查，每批至少抽查一件。每批抽5%且不小于一个，硬度值的检查在坡口附近进行。●解体检查密封性试验不合格的阀门，必须解体检查，组装后重新试验。●压力试验阀门压力试验分为强度试验和严密性试验。阀门的强度和严密性试验，应符合以下规定:阀门的强度试验压力为公称压力的1.5www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网倍，停压5分钟，无泄露为合格。严密性试验压力为公称压力的1.1倍，应逐个对上密封进行试验，停压4分钟，无泄露，施压时应关闭密封面，并松开填料压盖。试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。●阀门保护试验合格的阀门应将阀门内部吹干并关闭，外露的阀杆部分涂油脂，阀门密封面及关闭件涂防锈油，用阀门保护盖封闭进出口，以免损伤密封面和进杂物。3.4材料现场管理★料签、料牌管理管道组成件及管道支撑件检查合格后，应分类存放。不同材质的管材、管件验收合格后，分门别类地堆放，并用料签、料牌或书写方式作堆放分类标识。标识分别表明物资的名称、型号、规格、材质及检验和试验状态。料签、料牌的颜色作如下规定：合格品用白色；待检或待处理品用黄色；报废品用红色。4、碳钢表面防腐表面处理涂层涂料名称刷涂次数干膜厚度(μm/遍)除锈等级手工除锈底漆樟丹防锈漆240ST3面漆调和漆240ST3ST3级：钢材表面应无可见的油污和污垢，并且没有附着不老的氧化皮，铁锈和油漆涂层等附着物。★涂底漆前应对组装符号、焊接坡口、螺纹等特殊部位加以保护,以免涂上涂料.★涂装表面必须干燥。前一道漆实干后,方可图下一道漆。★涂层的施工宜采用刷图,滚图或喷图。表面应平滑无痕,颜色一致,无针孔、气泡、流坠、粉化和破损。5、管道预制管线预制时分别在2000#、3000#、4000#/5000#装置内设置5m×10m的预制平台。预制的原则：尽可能提高管线预制深度，且考虑运输和安装的方便，合理选择预制管段。5.1管道预制程序原材料验收—管子除锈刷漆—管子做材质色标—审图—领料、下料—组对、焊接—管段验收—管段吹扫、包装—管段的储存交接。www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网5.2管子切割、坡口加工管子切断前移植原有标记，以保证正确识别管子的材质。管子切割时采用机械方法切割，DN80以下用无齿据切割；DN100切管机切割；切割时留在管内的异物必须清除干净，特别是对开三通管要高度重视。镀锌钢管宜采用港剧或机械方法切割。如果碳钢管的下料采用砂轮切割机和氧一乙炔焰进行，切口端面倾斜偏差△不应大于管子外径的1%，且不得超过2mm，见下图：切割管的切割面要用砂轮打磨干净光滑，以保证焊接质量。切口表面要求平整，无裂纹、毛刺、凸凹、缩口、溶渣、氧化物、铁屑等。5.3管道组对★预制的管段组对前要进一步核实各管段的尺寸、方向，下料后要用记号笔在管段两端标注与管段图相一致的焊缝编号，并严格按管段图所标焊缝编号进行组对。★管道组对前应把坡口及其内外侧表面不小于10mm范围内的油、漆、垢、锈、毛刺等清除干净，并检查坡口是否有裂纹、夹层等缺陷，否则停用。★认真看图，仔细考虑和安排焊口预制口和现场安装口的位置，环焊缝距支、吊架净距不应小于50mm。★管道组对时，焊口内表面需打磨干净，焊道坡口的氧化物需打磨干净、平滑，露出金属光泽。焊口组对不能强制进行，以免应力集中。★主管上分支管线开孔。孔径需与半管接头的内径相平，组对间隙合适。★壁厚相同的管道组成件组对时，应使内壁平齐，壁厚不相同的管道组成件组对时，较厚侧需做过渡处理。★管道组对间隙：V型坡口及I型坡口组对间隙为0～2mm，U型坡口、X型坡口组对间隙为0～3mm。★管道组对错边量按照管子壁厚的10%及最大值2mm之间的最小值进行控制。www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网★管段组对平直度。管子对口时，应在距接口中心200mm处测量平直度（如下图所示）。当管子公称直径小于100mm时，允许偏差值α为1mm；当管子公称直径大于或等于100mm时，允许偏差值α为2mm；但全长的偏差值不得超10mm。5.4.有缝钢管组对时要特别注意：★纵向焊缝应置于易检修的位置，且不宜在低部；★直管段的组对时，纵向焊缝相对位置应满足如下图所示的要求：★当主管上开支管时，焊缝相对位置应满足如下图所示的要求：www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网5.5预制件检查、存放预制完毕的管段，应保持原有的识标，并应保证内部清洁无杂物，经联合检查确认无异物时用塑料封盖或塑料布+胶带的方法封口处理。工艺管线预制完成后作业班组和技术员应对预制管线进行清查，明确预制管线的剩余工作量，现场安装的管配件，在管段图中做出明显标记。预制完毕的管段存放时应按大小、材质、单元号存放，一般垫高300mm左右，防止雨水浸泡。5.6管道预制特别注意事项下料工段接收到施工图纸后，统计材料需求计划（实际用量），报材料管理员处，由项目技术员和材料管理员负责材料发放，并做好台帐。下料工段下料时，要将材料的追踪号码记录于施工图纸上。下料工段并负责将下料完毕的管段以及管配件配送到组焊工段相应的施工人员手中。施工人员组焊时，将配件的追踪号码记录于施工图纸上待图纸施工完毕交检验工手中，由检验工负责收集施工图纸，及时交于项目技术员处。管道预制前，物资部门要保证工程所需管材、管配件质量合格、检验合格，数量充足。管段预制根据现场施工需要优先进行。管工伙长在每一道焊缝组对前需对电焊工进行材质交底。质检员及时检查焊缝表面质量，合格的签上字，及时有效的做好每天的焊接记录和现场自检记录。6、管道焊接www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网6.1主要材质种类本装置室内给排水管线主要材质为20#、Q235-B，管线的焊接质量是确保装置安全投运的关键，必须严格按有关焊接技术规范、焊接工艺标准进行焊接施工。6.2焊接施工程审查图样及设计文件焊接工艺评定编制焊接施工方案坡口加工与组对返工不合格焊缝外观检验焊缝无损检测焊后表面酸洗、钝化焊接资料整理施焊焊接设备条件焊接环境条件焊工管理焊工岗前培训焊工岗前考试签发上岗证记录回收材料检验与管理入库储存进厂复验焊条烘烤发放使用6.3焊接施工准备①管道焊接施工前，应根据设计文件和规范、标准要求对各种材质管道，进行焊接工艺评定。②管道焊接施工前，应组织施焊人员进行技术培训，并根据业主要求按相应的标准、规范进行焊接技能考试，需取得相应的焊接资格。③焊接工程师在焊接前应向焊接人员进行详细的焊接施工技术交底；要求焊接施工人员必须掌握焊接方法、程序、作业技术要求和质量控制标准。④压力管道施焊环境条件应符合以下要求：风速：氩弧焊<2m/S，手工电弧焊<8m/S；www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网相对湿度：＜90%；6.4焊接方法选择焊接方法选用表焊接内容管道分项焊接方法表示符号支架、管托预制、安装手工电弧焊SMAW碳钢管道预制、安装氩电联焊GTAW+SMAW7、焊缝检验焊缝外观质量检验符合GB50236-98的规定，具体要求如下表：缺陷名称质量分级ⅠⅡⅢⅣ裂纹不允许表面气孔不允许每50㎜焊缝长度内允许直径≤0.3δ，且≤2㎜的气孔2个；孔间距≥6倍孔径每50㎜焊缝长度内允许直径≤0.4δ，且≤3㎜的气孔2个孔间距≥6倍孔径表面夹渣不允许深≤0.1δ长≤0.3δ，且≤10㎜深≤0.2δ长≤0.5δ，且≤20㎜咬边不允许≤0.05δ，且≤0.5㎜连续长度≤100㎜，且焊缝两侧咬边总长≤10%焊缝全长≤0.1δ，且≤1㎜，长度不限未焊透不允许不加垫单面焊允许值≤0.15δ，且≤1.5㎜缺陷总长在6δ焊缝长度内不超过δ≤0.2δ，且≤2.0㎜每100㎜焊缝内缺陷总长≤25㎜根部收缩不允许≤0.2+0.02δ且≤0.5㎜≤0.2+0.02δ且≤1㎜≤0.2+0.04δ且≤2㎜长度不限角焊缝厚度不足不允许≤0.3+0.05δ，且≤1㎜每个100㎜焊缝长度内缺陷总长度≤25㎜≤0.3+0.05δ，且≤2㎜每100㎜焊缝长度内缺陷总长度≤25㎜角焊缝焊脚不对称差值≤1+0.1α≤2+0.15α≤2+0.2αwww.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网余高≤1+0.10b，且最大为3㎜≤1+0.2b，且最大为5㎜注：①当咬边经磨削修整并平滑过渡时，可按焊缝一侧较薄母材最小允许厚度值评定。②角焊缝焊脚不对称在特定条件下要求平缓过渡时，不受本规定限制（如搭接或不等厚板的对接和角接组合焊缝）。③除注明角焊缝缺陷外，其余均为对接、角接焊缝通用。④表中α—设计焊缝厚度；b—焊缝宽度；δ—母材厚度。⑤焊缝质量分级的Ⅰ、Ⅱ、Ⅲ、Ⅳ分别对应GB3323中的Ⅰ级、Ⅱ级、Ⅲ级、Ⅳ级。8、管道安装8.1管道安装准备★与管道有关的土建已检验合格，满足安装要求，并已办理交接手续，并取得允许配管的通知。★检查土建预留孔的尺寸和具体位置是否与图纸一致。★管子、管件、阀门等已检验合格，并具有所需的技术证件。8.2安装顺序★与之管道应按管道系统号和预知顺序号进行安装。★先进行埋地部分管道的安装，并及时回填。再进行室外部分和预留洞周围的安装。最后进行室内给水安装。★各区域管道安装若因设备或材料不能及时到货，影响安装应按实际情况调整管道的安装顺序。8.3铸铁管、球墨铸铁安装铸铁管球墨铸铁及管件的质量应符合以下要求：管及管件表面不得有裂纹，管及管件不得有妨碍使用的凹凸不平的缺陷：采用橡胶圈柔性连接的铸铁及球墨铸铁承口的内铸铁面及外工作面应该光滑，不得有影响密封性的缺陷。管及管件铺管，应清除承口内部的油污，飞刺，铸砂及凹凸不平的铸瘤，沿直线安装时，宜选用管径公差组合最小的管节组对连接，接口的环形接口应该均匀，承插口的均匀间隙不得小于3mm。管道沿曲线连接时，接口的允许转角如下表要求：www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网8.4管道的清洁度在预制和安装过程中保证管道的清洁度非常重要，若稍有不慎将会影响整个装置的开工运行，因此在管道施工的每一环节都必须保证其清洁度，具体保证措施。预制前，逐根清理管内的沙土、铁锈以及其它杂物，当天预制完的管道及时封口，第二天打开未预制完的管段时，再次进行内部清理，并在施工班组指定专人负责，质量检查员也重点抽查管子的清洁度。在预制阶段完成管道上的开孔，并用开孔器开孔，开孔后及时清理管内铁渣；若确须在安装时进行管道开孔，开孔后管道内的铁渣用面团粘干净，如果是手不能伸入的小孔则用长夹子夹住面团粘干净，如开孔的铁片掉入管内，用专用取物爪抓出，并派专人监督开孔后的清理工作。8.5阀门和法兰部件安装★阀门在安装之前必须试验合格。★有特殊流向的阀门，如调节阀、截止阀等必须保证阀门所示流向和介质流向一致。★法兰在连接前检查其密封面，不得有缺陷，并清除法兰上的铁锈、毛刺和尘土等。★承插法兰插入的管道在对口时留1-1.6mm的间隙，但机组的循环油、控制油、密封油管道承插焊接时，承口与插口不得留间隙。★法兰连接时保持接合面的平行度和同心度，垫片放入前要保证对应法兰面的平行度符合要求，保证螺栓自由穿入。★法兰螺栓应按设计文件和单线图料表准确使用，材质、规格对号入座，严禁错用乱用。螺帽配置齐全，紧固后的螺栓与螺母齐平，螺栓拧紧步骤按下图要求进行螺栓拧紧步骤示意图www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网8.6卫生器具安装★排水栓和地漏的安装应该平正，牢固，低于排水面，周边渗漏。地漏水封不得低于50mm。★卫生器具的支，托架必须防腐良好，安装平整，牢固，与器具接触紧密，平稳。★卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。★在施工过程中注意卫生器具的保护，防止磕碰、破损。★严格按照标准图集进行施工。★与排水管横管连接的各卫生器具的受水口和立管均应采取可靠的固定措施；管道与楼板的结合部位应该采取牢固可靠的防渗防漏的措施。★卫生器具的安装高度应符合下表。★卫生器具的给水配件应完好无损伤，接口严密，启闭部分灵活。www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网★连接卫生器具的排水管道接口应该紧密不漏，其固定支架，管卡等支撑位置应该牢固，正确与管道的接触应平整。8.7支吊架制作安装★管道安装时，应及时固定和调整支吊架。支吊架位置应准确，安装应平整牢固，与管子接触应紧密。★固定支架应固定牢固。进行焊接固定时，必须保证焊接质量；采用U型管卡进行支架固定时，必须用双螺母锁紧，以防松动。★管道安装完毕后，应按设计文件逐个核对支吊架的型式、位置是否正确。8.8管道安装质量检验管道安装的允许偏差见下表：项目允许偏差（mm）坐标架空及地沟室外25室内15埋地60标高架空及地沟室外±20室内±15埋地±25水平管道平直度DN≤1002L‰，最大50DN>1003L‰，最大80立管铅垂度5L‰，最大30成排管道间距15交叉管的外壁或绝热层间距20注：L---管子有效长度；DN---管子公称直径承插接口环形间隙允许偏差和检验方法9、压力试验www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网9.1试压准备★管道压力试验前，必须根据设计文件、施工标准规范编制详细的试压技术方案，并根据工艺系统和试验压力绘制试压流程图。★试验前，施工技术负责人必须对施工人员进行详细的压力试验技术交底。★管道试验的组织机构已建立，施工人员齐全到位，分工明确，责任落实。★管道压力试验所需的机具设备、计量器具、技术措施手段材料必须准备齐全。试压用气源、水源均已落实。计量器具均已调校，且在复检期内。★试压范围内的压力管道的焊接质量合格，无损检测工作已结束，管道安装工程除涂漆、绝热外，已按设计图纸全部完成。9.2工序交接和质量检验★试压前，应对进行压力试验的试压系统范围内的管道安装工程，组织工序质量检验和工序交接。★试压系统范围内的管道安装质量应经业主(监理)单位和国家质量技术监督检验机构检验合格，并对以下施工技术资料进行审查确认：管道组成件及焊材的质量证明文件；阀门、管件试验记录；压力管道预制、安装施工记录；管道焊接工作；无损检测报告及检测位置图；管道支吊架施工记录；设计变更及材料代用文件。9.3试验顺序管道系统压力试验顺序一般按系统投用的先后次序、系统的试验压力和试验系统范围的大小确定。9.4管道试验介质及压力★管道试验介质以液体为试验介质。★管道试验压力的确定管道系统的试验压力应严格执行设计文件的规定。若设计文件未明确规定，按相应规范要求，一般要求如下：管道试压系统的试验压力，应按试压系统中各分支管线号中的设计压力最高者确定，但严禁超过系统中阀门设计压力的1.5倍。承受内压的管道的试验压力应为设计压力的1.5倍。★生活水设计压力伟0.4MPa，试验压力为0.6Mpa★消防水设计压力为1.2Mpa设计压力为1.8MPa★排水管道做无泄漏的闭水试验，无泄漏为合格。9.5管道液体压力试验★试压介质要求：液体压力试压介质一般采用洁净水。www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网★液体介质进行试压应缓慢升压，当压力升至试验压力后，应稳压10min，然后将压力降至设计压力并停压30min，以压力不降、无渗漏为合格。★管道系统试压过程中如发现漏点，应放水泄压后进行修补，严禁带压进行修补。管道系统试压合格后，应开启系统放水管及高点放空阀，对管道系统试验介质缓缓进行排放，直至排放完毕；试验合格的管道系统，应将临时管道和临时设施拆除，并根据记录和标识逐一核定后，对不允许参加试压的拆除件进行复位。9.6试压注意事项试压用的压力表已经校验，并在有效周检期内，其精度不得低于1.5级，表盘的满刻度值，应为被测压力值的1.5～2倍，且每个试压系统压力表不得少于2块。压力试验前，应将系统中不能参与压力试验的阀门、设备、仪表件等临时拆除，必要时用短管连接。试压过程中所加的临时盲板应挂牌标示并在试压系统图上作好标记，待试压完毕后由专人拆除并进行清点，以防漏拆。阀门在安装过程中处于关闭状态，试压时应开启，在试压过程中如需关闭的阀门也应挂牌标示。特别强调，要求禁止进水的设备，试压过程中，一定要采取特殊措施，保证试压进水、排水时不得有水进入设备。如某些地方实在难以加盲板，可将该处的阀门作盲切断板用，但要注意试验过程中阀门漏水。漏水一定不能进入不允许进水的设备。当进行水压试验时，尽量考虑在系统的高点放气，最低点排水，放气点和低点排出的水都必须有安全去处。在压力试验前，焊口等管道连接处不得刷漆，以便试压时检查。五、质量标准和保证施工质量的措施严格按照ISO9002标准的要求，抓好准备阶段、施工阶段、验收阶段及服务阶段的全过程质量控制，确保质量达到预定的质量目标，在质量管理过程中，严格贯彻以下质量管理制度及质量控制措施，以预防为主，防止质量问题发生，确保工程施工质量优良。5.1、质量管理制度★实行质量责任制：项目经理是工程施工质量的第一责任人，各施工队队长是本队施工质量的第一责任人，质量保证工程师和各责任工程师是各专业质量责任人员，各部门负责人要按分工认真履行质量职责，施工中严格按国家、行业、地方强制性标准规范要求进行管理与验收。质保体系人员见附表一。www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网★严格实行“编制、审核、审批”制度。技术措施（作业指导书）、质量检验计划必须按现行施工规范、技术标准及质量验评标准进行编制，由技术质量科门负责人审核，最后由质保工程师审批通过后，才允许用以指导施工。各专业质量检验计划中，应注明监控点、停检点及质量检验等级。★贯彻“技术交底”制。对关健工序的施工，在开工前，必须由技术质量科组织对施工队进行交底，一般工序由施工队技术员对施工班组进行交底，并做好技术交底记录。★贯彻“质量大检查”制度。每月对施工现场质量进行两次全面质量大检查。大检查前，先编制出《检查大纲》，明确检查内容、抽查数量、检测方式、检查量具及允许偏差值。根据检查结果，遵照《质量奖惩条例》，每月进行一次质量讲评，奖优罚劣。认真贯彻“质量第一，奖优罚劣”的方针政策，把工程质量好坏与经济效益有机结合起来，项目部除按照本工程成本核算计奖外，另设专项质量奖，用于奖励对提高工程质量有贡献的单位和个人，并坚持以教育为主，以精神鼓励为辅的原则。★贯彻“质量分析会”制度。每月定期召开质量分析会，认真分析从施工现场收集到的各种不合格信息，及时采取纠正和预防措施，排除质量隐患。★贯彻“工序交接”制度。工序交接时，必须由相应专业的专职质检员与上、下道工序的负责人到现场进行交接品的质量验收，避免上道不合格品转入下一道工序。★贯彻质量“三检制”。质量检查实行“自检为主，互检为辅”和“专业检查”相结合的原则。★实行“全过程监督”制。各专业的专职质检员每天挂牌在施工现场巡视，加大监督力度。★实行“质量一票否决”制。对于质量低劣的产品，质检人员可独立行使质量否决权，对施工责任单位发出“黄牌”或“红牌”警告，并责令其整改，直至合格为止。★开展QC活动，对关健工序及工程难点，成立QC小组，施工前开“诸葛亮”会议，研究施工方案及施实过程有可能发生的问题，把质量隐患消灭在施工之前，施工中不断总结经验，采用新工艺、新方法进行PDCA循环，严格从“人、材料、机具、环境、方法、测量”六个方面进行质量控制。使工程质量一步一个台阶，最终达到工程优良。★施工中，认真执行业主和监理公司下发的质量管理及监督制度。对业主及监理代表检查发现的质量问题均应不折不扣进行整改，直到合格为止。★在质量检查程序中，贯彻实施业主、监理、承建单位三方分别检查确认的质量控制。5.2、关键部位质量预控★www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网为确保质量目标的实施，必须对施工质量全方位、全过程进行控制，采取预防为主，重点控制工序质量，具体应做到：★工序交接有检查，质量预控有对策，施工有措施，措施有交底，图纸会审有记录，材料配件有证书，隐蔽工程有复验，设计变更有手续，质量处理有复查，材料代用有审批，成品保护有措施，行使质检有否决，施工过程中如发现质量异常、隐蔽项目未验收、擅自变更设计图纸、擅自代换或使用不合格材料、无证上岗未经资质审查的操作人员等，均应对质量预以否决，质量文件有档案，凡是与质量有关的技术文件，如水准坐标位置、测量放线记录、图纸会审记录、材料合格证明、试验检验报告、施工记录、隐蔽工程记录、设计变更记录、调试试压运行记录、竣工图等，按规范要求都应编目建档。六、HSE管理及文明施工措施中国石油天然气第一建设公司，在健康(Health)、安全(Safety)与环境(Environment)管理方面十分重视，处于国内及国际先进水平。公司根据政府对健康、安全与环境的法律法规要求，从保证员工健康与安全、保护国家财产、增强企业市场竞争力出发，依据石油天然气总公司《石油天然气工业健康、安全与环境管理体系》、国家经贸委《职业安全健康管理体系指导意见》，并结合国际有关体系标准及公司的实际情况，建立了文件化的“健康、安全与环境管理体系”（HSE管理体系）。安全组织体系见附表二。七、承诺、方针和目标7.1承诺中国石油天然气第一建设公司领导郑重向兰州石化公司承诺：依法建立健康、安全与环境管理体系，提供必要的资源支持和强有力的领导，确保体系有效运行。树立“以人为本、预防为主”的主导思想，强化员工健康、安全与环保意识，最大限度地保障员工健康和安全。合理开发利用资源，保护自然生态环境。创造良好的健康、安全与环境文化，不断强化管理体系运行，不断提高公司的健康、安全与环境管理水平。7.2管理方针信守承诺、健康至上、安全第一、环境优良。7.3HSE管理目标www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网向无事故、无伤害、无污染、树立一流企业形象的目标迈进，努力使企业的健康、安全与环保管理达到国内同行业先进水平。八、HSE组织机构及管理程序项目部依据公司《组织结构与职责管理程序》成立健康安全环境管理领导小组，全面领导本项目HSE工作。项目经理任HSE管理领导小组组长，项目生产经理任副组长，对本项目的健康、安全、环境实行监督、检查和控制。安全组织体系见附表二。九、现场安全管理措施9.1现场管理规定★设立明显的标志，禁止无关人员进入施工现场。★现场施工安全应符合业主有关规定，并按公司《安全管理标准》严格执行。★安全管理实施一票否决制，“谁主管，谁负责”，责任承包，奖罚分明。★安全部门负责对施工人员进行纪律和安全教育，并对施工生产过程实施检查和监督。★电工、机械工、起重工、电焊工及无损检测人员等特殊作业人员必须持证上岗，严格按各自的安全操作规程进行操作，防止触电，高空坠落，火灾等安全事故发生。★施工现场用电、动火、吊装及无损检测区域设明显的安全警示标志。★高空作业应佩带安全带和设置安全网。9.2现场作业安全管理措施★切割与焊接作业安全管理1、项目工程范围内金属切割与焊接作业时要严格按业主的有关规定办理动火作业证，并对动火周围的易燃易爆物应进行彻底清理干净。如附近沟地可能存在可燃气体、液体时，应采取有效的安全防护措施。2、焊工应经过特殊工种安全教育，经考核合格后持证上岗。3、焊工操作时必须规定穿戴防护工作服、绝缘鞋和防护手套。4、使用角向磨光机时应检查设备漏电保护器和线路绝缘情况，砂轮片是否有破损或裂纹，打磨时要戴护目风镜和口罩。5、电弧焊必须做到：（1）电焊机除设置独立的电源开关外，还应对电焊机外壳进行接地或接零保护，其接地电阻不得大于4Ω。（2）一次线路与二次线路绝缘应良好且易辨认。（3www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网）工作前应先检查焊机有无接地及接零装置，各接地点接触是否良好，焊接电源的绝缘有无破损。更换焊条时一定要戴焊工手套，禁止用手和身体随便接触焊机二次回路的导电体，身体出汗衣服潮湿时，不得靠在带电的钢板或坐在焊件上工作。（4）焊接管道时，二次线不允许接入管架、构架上，应直接接入一次焊接点附近。（5）下列操作应在切断电源开关后进行：改变焊机接头，改接二次回路线，搬动焊机，更换保险丝，检修焊机。★氧—乙炔焰焊（割）作业应做到1、焊接作业工具必须符合质量标准，焊炬、控制阀要严密可靠，氧气减压器要灵活有效。气体软管应耐压合格，无破损。2、氧气瓶、乙炔气瓶、氩气瓶不得靠近热源并禁止倒放，乙炔气瓶不得卧放，钢瓶内气体用完后，必须留有余压。3、氧气瓶与乙炔瓶之间应留有足够的安全距离，距明火点应保持10m以上的距离。4、氧气、乙炔气、氩气、石油液化气设专人负责，以空瓶换实瓶。5、在高压电源线及管线底下，禁止放置乙炔气瓶。6、高处切割时应防止割下的材料从高处坠落伤人及设备。★试压作业安全管理1、试验的压力应符合设计及规范标准要求。2、试压上水前，应详细检查被试设备的盲板、法兰、压力表、放空管的设置情况，具备升压条件方可升压。在试压过程中要观察变形状况，升压和降压应缓慢进行。3、试压区域应设警戒线和警告牌。4、试压用的压力表应经计量部门核验合格，压力表在最高和最低处设置，并不少于两块，试压用的隔离盲板应进行核算。试压过程中，如发现泄漏现象，不得带压坚固螺栓及补焊和修理。检查受压原件，不得击打。不允许在有法兰、盲板的侧面和对面站人。如试压过程中发生异常响声、压力下降等，应立即停止试验查明原因，消除隐患后，继续试验，确保试压过程中的安全。9.3风险分析报告1、由于作业人员没有戴安全帽，交叉作业区域没有设警戒范围和监护人，作业人员上下抛掷工具，高出物体放置不当等造成物体打击风险。2、由于施工现场存有易燃易爆物，氧气、乙炔放置的位置不当，使用机械设备漏油等造成火灾爆炸风险。3、起重物坠落，绑扎不合格，人在吊物下经过，没有设置警戒线，违章指挥，超负荷起吊吊装物上零配件没有固定坠落伤人等造成起重伤害风险。4、转动机械设备转动部位无防护措施，切割使用方法不当，倒链、千斤www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网内在缺陷等造成机械、工具伤害风险。十、施工生产区环境保护措施10.1总则★环境保护的范围包括防止大气污染、防止水污染和防止噪音污染。★环境保护的区域范围为施工现场及生活区。★认真贯彻执行《中华人民共和国环境保护法》、《建设项目环境保护管理办法》及业主对厂区生产区域的特殊要求。10.2实行环保目标责任制★把环保指标以责任书形式层层分解到项目部、班组及个人，列入承包合同岗位责任制，建立一支懂行善管的环保自我监控体系。★项目经理是环保工作的第一责任人，是施工现场环保自我监控体系的领导者和责任者。10.3加强检查和监控工作★环保与文明施工现场管理一起检查考核、奖罚。★加强对施工现场粉尘、噪音、废气的检测和监控工作。★及时采取措施消除粉尘、废气和污水的污染。10.4防止环境污染措施★施工现场垃圾渣土要及时清理出现场，并运到指定地点。★施工现场应指定专人定期清扫，并形成制度，防止道路扬尘及作业现场冰冻路滑。★禁止在施工现场焚烧垃圾。★现场设置移动水冲式卫生间。10.5防止噪音污染措施★严格控制人为噪音，施工现场不得高声喊叫，无故敲打、乱吹哨。★施工现场限制使用高音喇叭，禁止施工车辆无故鸣笛。★尽量选用低噪音设备和工艺代替高噪音设备与加工工艺。十一、主要施工机具计划和主要计量设备一览表11.1、主要施工机具序号名称型号规格数量单位备注1汽车吊16T1台卡车9T1辆2客货两用车1.5t2辆空压机0.7MPa1台www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网3多级泵Q=20H=581台4电动试压泵0-35MPa2台手动试压泵Y—60T1台焊条烘干箱YZH-601台5焊条恒温箱YCH-1001台6卷扬机2t1台7潜水泵3台8弯管机3/4～3〃1台9砂轮切割机φ4003台10角向磨光机φ1505台11手动葫芦φ10010台5t5台12氩弧焊工具3t8台2t10台20套13自动切割机1台14氧气乙炔胶带300m15逆变焊机ZX7-50010台16千斤顶5t2台17冲击钻φ281台18重型扳手（英制）24--821套重型扳手（公制）24--821套11.2、主要计量设备一览表序号名称型号规格数量单位备注1钢直尺1000/500各8把2角尺30010把3卷尺20m5把4钢卷尺3m30把5水平尺500㎜10把6焊检尺40mm4把7红外测温仪HG-303L1个8氧气乙炔表15套9压力表6MPa，1.5级2块4MPa，1.5级2块2.5MPa，1.5级5块1.6MPa，1.5级5块10磁力线坠3m5个11水准仪DS21台www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网12经纬仪DJ61台十二、主要施工手段用料计划序号名称型号规格数量单位备注1枕木20条2钢板δ2050㎡搭设预制平台δ6/δ1030㎡试压盲板3型钢［1050m临时管支架4无缝钢管DN8020m5无缝钢管DN5020m6橡胶板δ=8mm50㎡管道系统压力试验用型钢［1050m中压石棉板δ=3mm300㎡无缝钢管φ484100mφ323100mφ183100m阀门PN6.0DN506个PN4.0DN404个PN2.5DN258个PN1.6DN506个PN1.0DN502个PN6.0DN203个7加减丝φ484个8架杆DN401000m搭设脚手架双向或叁向架扣DN40800个钢跳板100块9圆钢φ2020m作人字架用焊接钢管φ33.53.2540m10蓬布聚乙烯δ=1.580㎡防风棚角钢∠50×535m圆钢φ2020m铁丝14#40kg11铝合金升降梯6m4把12安全带40付13安全网2×6m300m214焊把线50mm2800m15塑料薄膜δ=0.550m216铁铲6把17手推车2台18干粉灭火器5kg30个19尼龙吊带2t/3tL=5m5条十三、劳动力需求计划www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网劳动力需求计划表序号时间2008年10月所需工种数量1管理人员32管工83电焊工84气焊工45起重工16电工17防腐工48辅助工种89合计37www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网目录一、编制依据11、编制依据12、执行规范标准1二、工程概况11、项目概况12、计划工期13、工程说明14、工程特点及难点15、主要工程实物量2三、施工网络计划表2四、主要施工方案21管道施工程序22、施工准备53、原材料的复验和管理54、碳钢表面防腐75、管道预制86、管道焊接117、焊缝检验128、管道安装139、压力试验17五、质量标准和保证施工质量的措施19www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网六、HSE管理及文明施工措施20七、承诺、方针和目标21八、HSE组织机构及管理程序21九、现场安全管理措施21十、施工生产区环境保护措施23十一、主要施工机具计划和主要计量设备一览表24十二、主要施工手段用料计划25十三、劳动力需求计划26www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网附表一兰州石化公司5万吨/年丁腈橡胶装置质量保证体系项目经理：刘素质保工程师：张朝晖焊接责任工程师：郭跃滨质保责任工程师：范建生材料责任工程师：张宝栓计量责任工程师：郭跃滨吊装责任工程师：李学峰土建责任工程师：石英钢结构责任工程师：尚晓峰防腐责任工程师：石俊峰机械责任工程师：陈亮设备责任工程师：李学峰工艺责任工程师：郭跃滨www.doc365.netwww.fdcsky.cn中国地产商域网 www.doc365.netwww.fdcsky.cn中国地产商域网附表二中油一建5万吨/年丁腈橡胶装置安全组织网络项目经理：刘素现场经理：马万龙施工安全办公室管焊一队焦光伟天鉴公司张永平四零七队杨颜如防腐队卓子荣恒安公司刘兴和东乡三建马河录机泵队邵守仁安全工程师李建武环境工程师李建武HSE培训工程师刘敏HSE资料工程师孙银铃四一三队高彬www.doc365.netwww.fdcsky.cn中国地产商域网'
