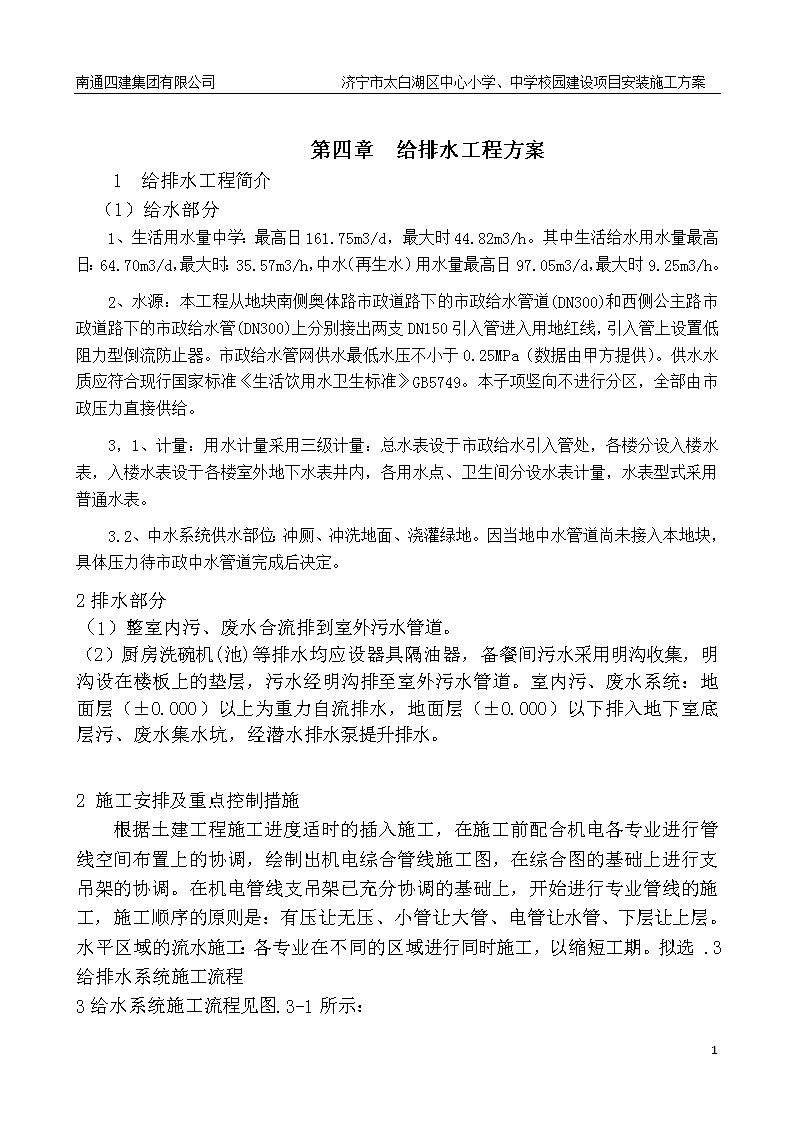

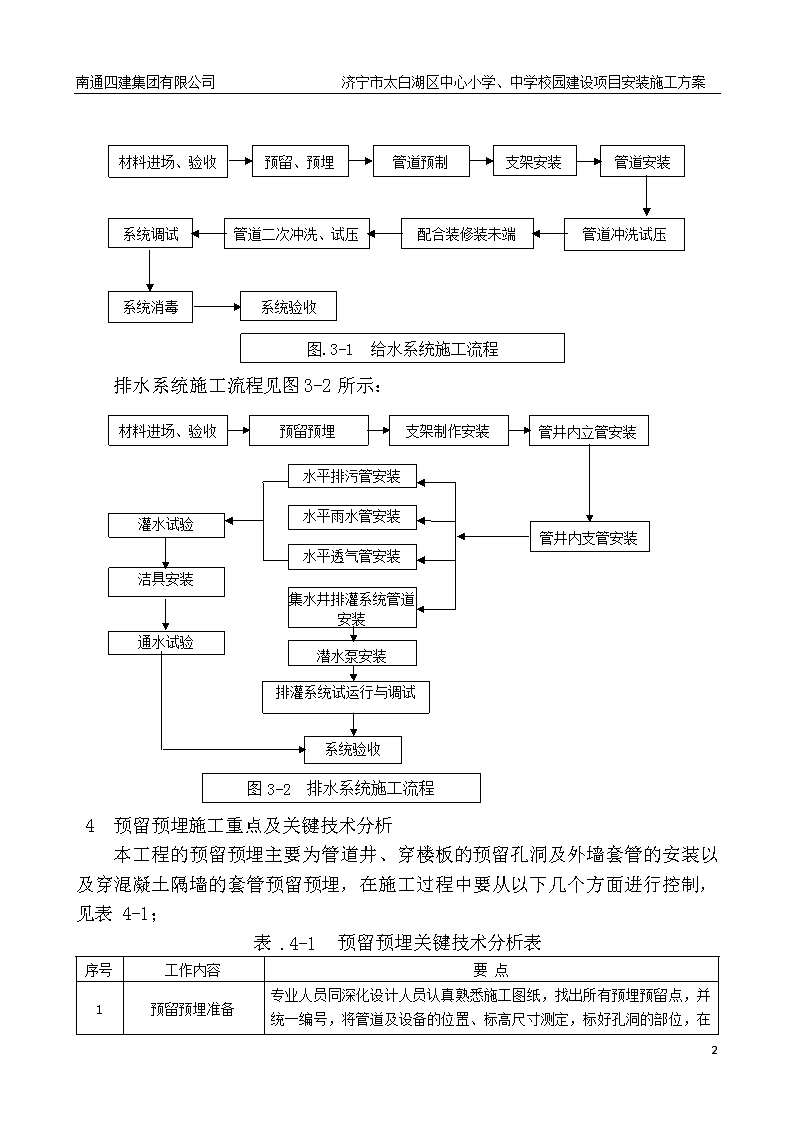

'南通四建集团有限公司济宁市太白湖区中心小学、中学校园建设项目安装施工方案第四章给排水工程方案1给排水工程简介（1）给水部分1、生活用水量中学：最高日161.75m3/d，最大时44.82m3/h。其中生活给水用水量最高日：64.70m3/d，最大时：35.57m3/h，中水（再生水）用水量最高日97.05m3/d，最大时9.25m3/h。2、水源：本工程从地块南侧奥体路市政道路下的市政给水管道(DN300)和西侧公主路市政道路下的市政给水管(DN300)上分别接出两支DN150引入管进入用地红线，引入管上设置低阻力型倒流防止器。市政给水管网供水最低水压不小于0.25MPa（数据由甲方提供）。供水水质应符合现行国家标准《生活饮用水卫生标准》GB5749。本子项竖向不进行分区，全部由市政压力直接供给。3，1、计量：用水计量采用三级计量：总水表设于市政给水引入管处，各楼分设入楼水表，入楼水表设于各楼室外地下水表井内，各用水点、卫生间分设水表计量，水表型式采用普通水表。3.2、中水系统供水部位：冲厕、冲洗地面、浇灌绿地。因当地中水管道尚未接入本地块，具体压力待市政中水管道完成后决定。2排水部分（1）整室内污、废水合流排到室外污水管道。（2）厨房洗碗机(池)等排水均应设器具隔油器，备餐间污水采用明沟收集，明沟设在楼板上的垫层，污水经明沟排至室外污水管道。室内污、废水系统：地面层（±0.000）以上为重力自流排水，地面层（±0.000）以下排入地下室底层污、废水集水坑，经潜水排水泵提升排水。2施工安排及重点控制措施根据土建工程施工进度适时的插入施工，在施工前配合机电各专业进行管线空间布置上的协调，绘制出机电综合管线施工图，在综合图的基础上进行支吊架的协调。在机电管线支吊架已充分协调的基础上，开始进行专业管线的施工，施工顺序的原则是：有压让无压、小管让大管、电管让水管、下层让上层。水平区域的流水施工：各专业在不同的区域进行同时施工，以缩短工期。拟选.3给排水系统施工流程3给水系统施工流程见图.3-1所示：10 南通四建集团有限公司济宁市太白湖区中心小学、中学校园建设项目安装施工方案预留、预埋管道预制支架安装管道安装管道冲洗试压材料进场、验收配合装修装未端系统调试系统消毒管道二次冲洗、试压系统验收图.3-1给水系统施工流程排水系统施工流程见图3-2所示：图3-2排水系统施工流程水平排污管安装水平雨水管安装水平透气管安装灌水试验洁具安装通水试验系统验收集水井排灌系统管道安装潜水泵安装排灌系统试运行与调试材料进场、验收预留预埋支架制作安装管井内立管安装管井内支管安装4预留预埋施工重点及关键技术分析本工程的预留预埋主要为管道井、穿楼板的预留孔洞及外墙套管的安装以及穿混凝土隔墙的套管预留预埋，在施工过程中要从以下几个方面进行控制，见表4-1；表.4-1预留预埋关键技术分析表序号工作内容要点1预留预埋准备10 南通四建集团有限公司济宁市太白湖区中心小学、中学校园建设项目安装施工方案专业人员同深化设计人员认真熟悉施工图纸，找出所有预埋预留点，并统一编号，将管道及设备的位置、标高尺寸测定，标好孔洞的部位，在预留预埋图中标注清晰，便于各专业的预留预埋。同时与其他专业沟通，避免日后安装冲突。2加工制作预埋件严格按图纸设计要求或标准图集加工制作模盒、预埋铁件及穿墙体、水池壁、楼板或人防内的各种形式钢套管。3穿楼板孔洞预留预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，并采用可靠的固定措施，防止其移位。为了避免遗漏和错留，在核对间距、尺寸和位置无误并经过相关专业认可的情况下，填写《预留洞一览表》，施工过程中认真对照检查。在浇注混凝土过程中要有专人配合复核校对，看管预埋件，以免移位。发现问题及时沟通并修正。4穿砌筑隔墙无防水要求套管安装在土建专业在砌筑隔墙时，配合土建专业，按专业施工图的标高、几何尺寸将套管置于隔墙预留位置中，用砌块找平后用砂浆将其固定牢靠，保护封闭好套管两端，然后交给土建队伍继续施工。1预留洞预留(1)管道预留预埋流程图4.3预埋形式确定预埋尺寸定位预埋施工进行预埋洞口大小套管形式大小水平轴线定位标高定位预留洞口施工预埋套管施工图4.3管道预留预埋流程图预留孔洞的尺寸，在施工中按表4-2的规定执行：表.4-2预留孔洞尺寸一览表序号管道名称明管暗管留孔尺寸长×宽墙槽尺寸宽度×深度1给水立管≤DN150(DN+100)*(DN+100)100×100≥DN200(DN+150)*(DN+150)150×1502一根排水立管≤DN50150×150200×130DN70～100200×200250×2003二根给水立管≤DN32150×100200×13010 南通四建集团有限公司济宁市太白湖区中心小学、中学校园建设项目安装施工方案4给水支管≤DN25100×10060×60DN32～40150×130150×1005排水支管≤DN100200×200——≥DN100(DN+300)*(DN+250)——6排水主干管≤DN80300*300——DN100～300(DN+350)*(DN+300)——给排水专业人员必须随工程进度密切配合土建专业作好预留洞工作。在施工前核对间距、尺寸和位置以及数量，填写《预留洞一览表》，施工过程中认真对照检查。2套管的预埋后砌隔墙套管预留预埋施工，主要采取以下形式，安装方法及要求如下：套管管径参照下列标准进行选择，见表7-11.4-3所示：表4-3预埋套管管径选择表序号管径(mm)套管管径备注150-7580-100保温管道套管规格大2号275-100125-1503125-150150-2004200-300250-350套管安装方法及要求见表4-4所示：表4-4预埋套管安装方法及要求表序号安装位置套管安装样图符号说明1穿地下室建筑外墙柔性防水套管(B型)：1-钢管2-法兰套管3-密封圈4-法兰压盖5-螺柱6-螺母7-法兰8-密封膏嵌缝9-建筑外墙10-内侧11-柔性填缝材料2穿地下水池壁柔性防水套管(A型)：1-钢管2-法兰套管3-密封圈4-法兰压盖10 南通四建集团有限公司济宁市太白湖区中心小学、中学校园建设项目安装施工方案5-螺柱6-螺母7-法兰8-密封膏嵌缝(迎水面为为腐蚀性介质时适用)9-迎水面3穿外墙刚性防水套管(钢管)：1-管道2-钢套管3-翼环4-挡圈5-石棉水泥6-油麻4穿建筑内隔墙套管1-钢管2-钢套管3-密封填料4-隔墙5-不锈钢装饰板(明露管道适用)5穿无防水要求的楼板1-钢管2-钢套管3-密封填料4-楼板6穿有防水要求的楼板(如厨房、卫生间等)1-钢管2-钢套管3-翼环4-挡圈5-石棉水泥6-油麻3预埋尺寸定位1)确定穿墙套管标高、轴线根据各种专业管线图纸，找出管线与墙整体交叉点，根据管中心标高、轴线位置确定套管的定位尺寸。10 南通四建集团有限公司济宁市太白湖区中心小学、中学校园建设项目安装施工方案在楼板、梁、墙上留孔、洞和预埋件时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入纸团等物，在浇筑混凝土过程中应有专人配合校对，看管模盒、埋件，以免移位。2)确定各种卫生洁具孔距卫生间留洞前，事先与业主、设计进行沟通，初步确定洁具选型，定下各种洁具孔距，并根据卫生间洁具定位尺寸，绘制卫生间留孔图。3)复核结构图上设备专业留洞在预埋预留期间，同时复核结构图中设备预留洞的正确性，如暗装消防箱、管井等部位，复核洞口大小是否满足专业要求，复核洞口位置是否与设备图一致。复核中发现问题的，记录详细数据，及时与设计取得联系，解决问题后再进行预埋。4管道预埋施工1)管道孔洞预留在立管穿越楼板处预留孔洞，根据留孔大小做好留洞套管，确定位置后将套管用铁钉、铁丝固定在楼板上。楼板混凝土浇筑时派专人看护，防止套管移位。特别是卫生间的排水预留洞，应根据卫生洁具的安装尺寸、墙体的厚度及坐标轴线，确定预留洞的位置后预埋。预埋上下层套管时，必须保证套管与套管的中心线在一条垂直线上，待混凝土强度达到一定强度(及不缺棱掉角)时，及时将套管拔出，清理干净。2)管道套管安装施工前，由主管机电技术的工程师召集专业施工人员，对预留预埋深化图纸进行技术交底，对施工人员的问题进行解答，同时，对施工部位进一步详细部署，保证技术交底细致到位。严格按标准图集加工制作防水套管、穿墙套管，套管长度按结构施工图尺寸确定，埋在墙、楼板内的套管内刷两遍防绣漆。刚性套管安装：主体结构钢筋绑扎好后,按照深化设计图标高几何尺寸找准位置，然后将套管置于钢筋网中并固定。如套管尺寸较大，需切断钢筋来安装的，必须事先与结构专业进行核实，切割后洞口四周用加强筋加固，并做好套管内的填塞工作。10 南通四建集团有限公司济宁市太白湖区中心小学、中学校园建设项目安装施工方案穿隔墙套管安装：土建专业砌筑隔墙时，按专业施工图的标高、几何尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建专业继续施工。穿楼板孔洞预留：预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，待混凝土浇筑后取出即可。特别是卫生间的排水预留洞，应根据卫生洁具的安装尺寸、墙体的厚度及坐标轴线，确定预留洞的位置后预埋，并采用可靠的固定措施，防止移位。预埋上下层套管时，必须保证套管与套管的中心线在一条垂直线上，待混凝土强度达到一定强度时，及时将套管拔出，清理干净。防水套管：根据设计要求制作防水套管，在浇筑混凝土前按设计要求的部位固定好，校对坐标、标高、平正合格后一次浇筑，待固定安装完毕后把填料塞紧捣实。人防密闭风管套管：预埋带有密闭翼环和防护抗力片的密闭穿墙短管，当管道穿越密闭隔墙时，必须预埋带有密闭翼环的密闭穿墙短管。密闭翼环和防护抗力片可采用6mm厚的钢板制作，直径应比风管直径大200mm，采用T42焊条圆周满焊，焊缝高6mm。具体可根据设计要求及人防图集制作安装。.5支、吊架制作安装施工重点及关键技术分析1针对本工程电气的特点和现场实际情况，对本工程电气施工的重点进行相应的技术分析，具体详见表5-5所示：表5-5支架安装要求序号工作内容要求1垂直管道支架安装立管采用沟槽配件，柔性较大，从立管底部开始，间隔三层设一个承重固定支架，同时间隔2.6m设置防晃支架。管道的干管三通与管道弯头处加设支架固定，管道支吊架固定牢固，固定支架必须安装在设计规定的位置上，不任意移动。立管支架现场安装制作时，采用“吊垂线”法，从立管安装位置的顶端，吊线锤，逐层核对，在能够确保该管线能够施工的有效尺寸范围内；再确定好该管线具体安装位置，标注需要设置支架的地点，测量出该点支架外形尺寸，编号登记，依次一一制作安装2对无坡度的水平管支架安装两端拉直线，在需设支架的点，测出该点尺寸，逐一制安。对采用沟槽连接的大口径水平管，在卡箍连接点，需增设支架。3大口径阀门和其他大件管道支架安装须安装辅助支架，以防过大的应力，临近泵接头处亦须安装支架以免设备受力。对于机房内压力管道及其他可把震动传给建筑物的压力管道，必须安装弹簧支架并垫橡胶垫圈以达到减震的目的。2支、吊架制作安装施工关键技术分析1)10 南通四建集团有限公司济宁市太白湖区中心小学、中学校园建设项目安装施工方案支架选型按设计和参照规范进行，管道支架均采用钢支架。具体支架形式，在实际施工中根据现场情况编制专项技术方案确定，这里暂时不做详细介绍。6管道安装施工重点及关键技术分析1管道安装施工关键技术分析1)PPR管的安装本工程中室内给水支管采用PP-R管，热熔连接。2)热镀锌管和钢塑复合管的安装生活给水主供水管和立管采用钢塑复合管；消火栓及自动喷淋消防水管道采用厚壁热镀锌钢管，这两种管材采用丝扣、法兰或卡箍式连接。由于土建总承包工程中消防水工程仅为预留预埋，因此对消防水管道的卡箍连接等工艺不再做详细说明，待中标后再组织专业分包队伍详细编制施工方案。7管道试验及冲洗消毒施工重点及关键技术分析1管道试压工艺流程给水管道试压工艺流程见图7-4所示：试压注水试压准备熟悉图纸系统保压系统升压检查系统系统验收排水、拆除试压装置图.7-4管道试压工艺流程2管道试验及冲洗消毒施工重点针对本工程管道系统特点和现场实际情况，对管道试验机冲洗消毒施工重点进行相应的技术分析，具体详见表7-6所示：表7-6管道试验机冲洗消毒重点及技术分析序号施工重点控制措施1设备单机调试1对所有供水设备及管路进行支吊架和附件的检查，确保供水路由上支吊架和附件的安装牢固；2对所有供水设备进行单机调试，确保设备运行正常，满足调试需要。2单系统调试1分系统、分区域进行系统分项调试，冷热水调试，确保分系统运行正常。2对各系统机房进行分区联动调试，确保系统机房运行正常。3给排水系统联动调试1设备单机调试及单系统调试合格后，开始单栋单体联动调试；2单栋单体联动调试完成后进行工程给排水调试。3配合协调好市政水源的接入工作。准备好调试机具和检测工具。3管道试验及冲洗消毒施工关键技术分析10 南通四建集团有限公司济宁市太白湖区中心小学、中学校园建设项目安装施工方案系统全部完成后分区系统试压，为确保管道一次性试压成功，现场成立试压小组，把管道按系统分区分成若干段，分段分区单独试压。1)给水管道试验及冲洗消毒给水管道试压工艺流程见图7-5所示：试压注水试压准备熟悉图纸系统保压系统升压检查系统系统验收排水、拆除试压装置7-5管道试压工艺流程(1)试压准备①试压设备及工机具准备管道试压设备采用电动打压泵，试压用的压力表不少于2只，精度不低于1.5级，量程要为试验压力值的1.5～2倍，排气阀、泄水阀、截止阀，连接短管等。②试压人员准备现场成立试压小组，对施工人员进行交底，明确试压的部位及要求。试验前将预留口堵严，关闭入口总阀门和所有泄水阀门底处放风阀门，打开各分路及主管阀门和系统最高处的放风阀门。试压前，对试压管道要采取安全有效的固定和保护措施，但接头部位必须明露。③试压的进排水点选择准备试压水源为工程临时用水水源，利用每层临设用水点进水。试压后排水，排入每层的排水口。(2)试压方法①打开水源阀门，往系统内缓慢注水，将管道内气体排出并将阀门关闭。②检查全部系统，如有漏水处要做好标记，并进行修理，修好后再充满水进行加压，而后复查。如管道不渗、不漏，采用加压泵缓慢升压。③保持压力持续到规定的时间，压力降在允许范围内，通知有关单位验收并及时办理验收记录。④拆除试压水泵和水源，把管道系统内水泄净。(3)管道的冲洗10 南通四建集团有限公司济宁市太白湖区中心小学、中学校园建设项目安装施工方案在系统试压合格后，交付使用前进行冲洗试验，冲洗以有压生活用水进行冲洗，冲洗进水口及排水口要选择适当位置，各区的冲洗顺序按主管路干管、立管、支管的顺序，由上往下进行冲洗。(4)管道的消毒饮用水管道在试压合格后交付使用前，要采用0.03%高锰酸钾消毒液灌满管道进行消毒。消毒液在管道中静置24h，排空后，再用饮用水冲洗。饮用水的水质要达到现行的国家标准，并取得相关部门的检验报告。(5)泄水试压后泄水关系到电气安全、成品保护和地下室干燥问题，必须加以重视，提前安排好泄水路径，做好泄水措施。2)排水管道试验(1)排水系统无压管道通球试验排水主立管及水平干管管道均要做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100％。通球试验顺序从上而下进行，以不堵为合格。胶球从排水立管顶端投入，注入一定水量于管内，使球能顺利流出为合格。通球过程如遇堵塞，要查明位置进行疏通，直到通球无阻为止。(2)排水系统无压管道灌水试验生活污水管、废水管道在隐蔽前必须做灌水试验，其灌水高度要以一层楼的高度不低于底层卫生器具的上边缘或底层地面高度，满水最少30min。满水15min水面下降后，再灌满观察15min，液面不下降，管道及接口无渗漏为合格。(3)排水系统有压管道试压压力排水管道按排水泵扬程的2倍进行试压，不渗不漏为合格。10'
