管道验收规范考试题（问答题、计算题）.doc 13页

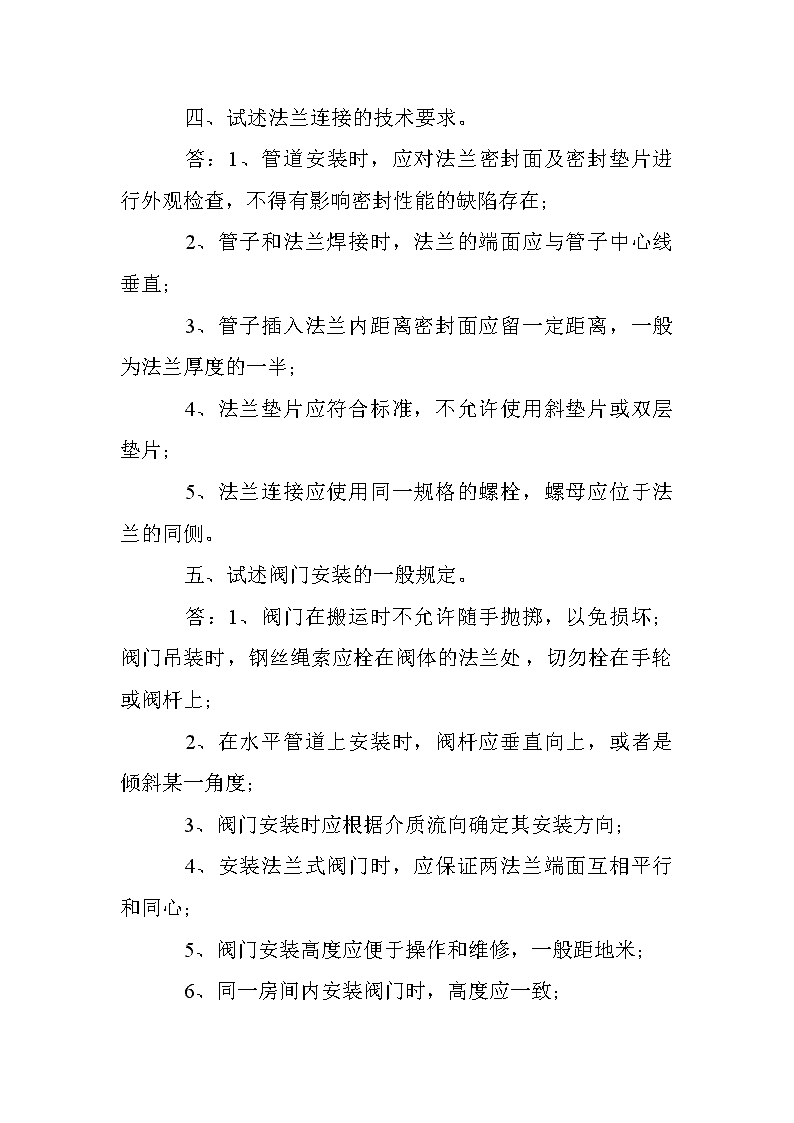

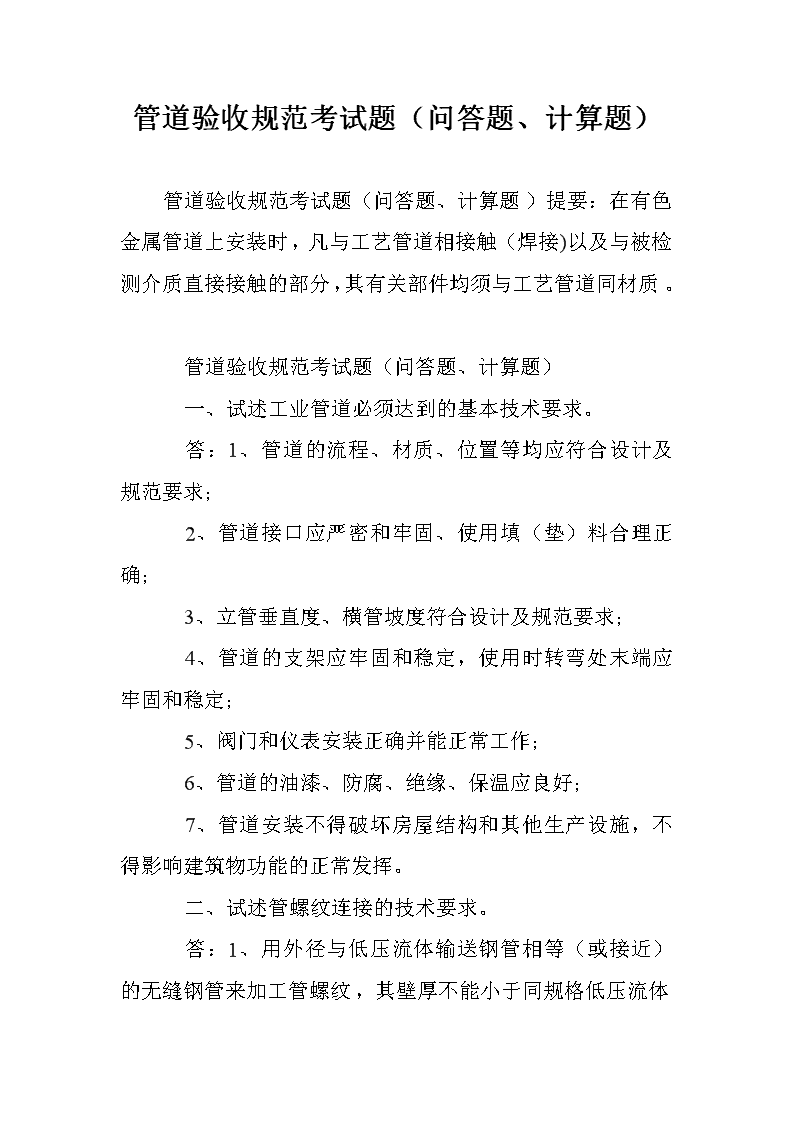

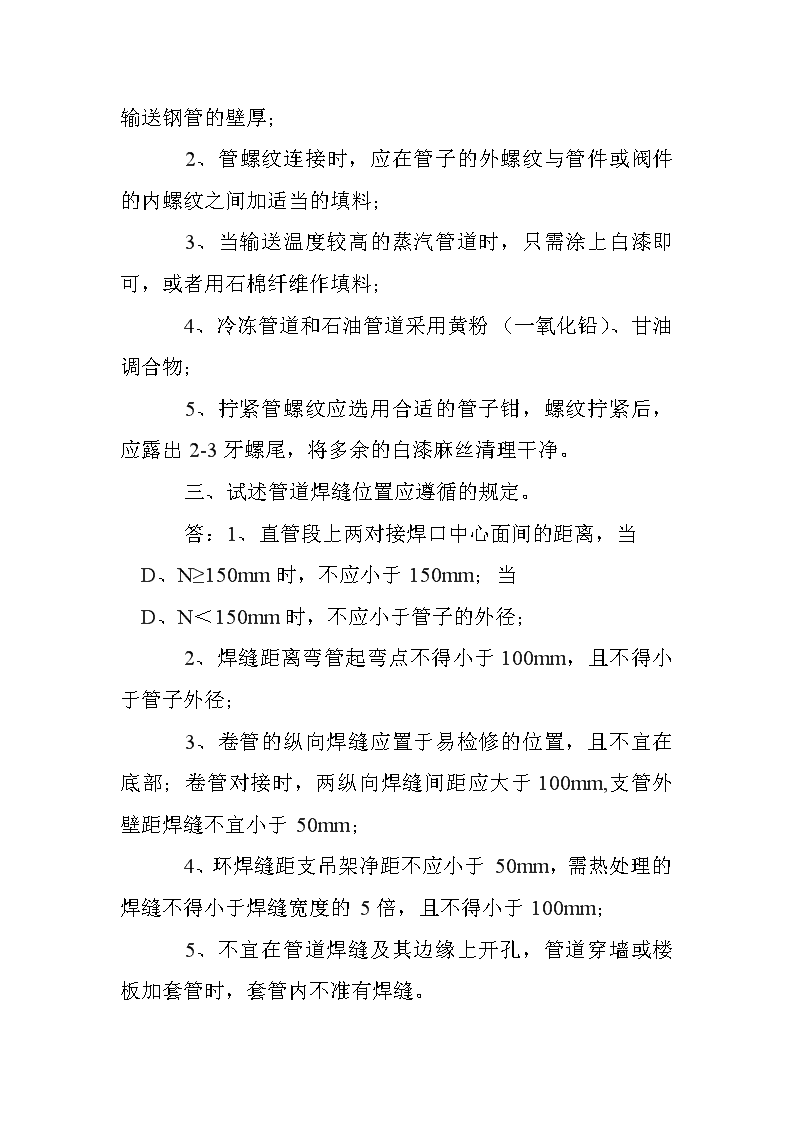

'管道验收规范考试题（问答题、计算题） 管道验收规范考试题（问答题、计算题） 管道验收规范考试题（问答题、计算题） 管道验收规范考试题（问答题、计算题） 管道验收规范考试题（问答题、计算题） 管道验收规范考试题（问答题、计算题） 管道验收规范考试题（问答题、计算题） 　　管道验收规范考试题（问答题、计算题）提要：在有色金属管道上安装时，凡与工艺管道相接触（焊接)以及与被检测介质直接接触的部分，其有关部件均须与工艺管道同材质。　　管道验收规范考试题（问答题、计算题）　　一、试述工业管道必须达到的基本技术要求。　　答：1、管道的流程、材质、位置等均应符合设计及规范要求；　　2、管道接口应严密和牢固、使用填（垫）料合理正确；　　3、立管垂直度、横管坡度符合设计及规范要求；　　4、管道的支架应牢固和稳定，使用时转弯处末端应牢固和稳定；　　5、阀门和仪表安装正确并能正常工作；　　6、管道的油漆、防腐、绝缘、保温应良好；　　7、管道安装不得破坏房屋结构和其他生产设施，不得影响建筑物功能的正常发挥。　　二、试述管螺纹连接的技术要求。　　答：1、用外径与低压流体输送钢管相等（或接近）的无缝钢管来加工管螺纹，其壁厚不能小于同规格低压流体输送钢管的壁厚；　　2、管螺纹连接时，应在管子的外螺纹与管件或阀件的内螺纹之间加适当的填料；　　3、当输送温度较高的蒸汽管道时，只需涂上白漆即可，或者用石棉纤维作填料；　　4、冷冻管道和石油管道采用黄粉（一氧化铅）、甘油调合物；　　5、拧紧管螺纹应选用合适的管子钳，螺纹拧紧后，应露出2-3牙螺尾，将多余的白漆麻丝清理干净。　　三、试述管道焊缝位置应遵循的规定。　　答：1、直管段上两对接焊口中心面间的距离，当D、N≥150mm时，不应小于150mm；当D、N＜150mm时，不应小于管子的外径；　　2、焊缝距离弯管起弯点不得小于100mm，且不得小于管子外径；　　3、卷管的纵向焊缝应置于易检修的位置，且不宜在底部；卷管对接时，两纵向焊缝间距应大于100mm,支管外壁距焊缝不宜小于50mm；　　4、环焊缝距支吊架净距不应小于50mm，需热处理的焊缝不得小于焊缝宽度的5倍，且不得小于100mm；　　5、不宜在管道焊缝及其边缘上开孔，管道穿墙或楼板加套管时，套管内不准有焊缝。　　四、试述法兰连接的技术要求。　　答：1、管道安装时，应对法兰密封面及密封垫片进行外观检查，不得有影响密封性能的缺陷存在；　　2、管子和法兰焊接时，法兰的端面应与管子中心线垂直；　　3、管子插入法兰内距离密封面应留一定距离，一般为法兰厚度的一半；　　4、法兰垫片应符合标准，不允许使用斜垫片或双层垫片；　　5、法兰连接应使用同一规格的螺栓，螺母应位于法兰的同侧。　　五、试述阀门安装的一般规定。　　答：1、阀门在搬运时不允许随手抛掷，以免损坏；阀门吊装时，钢丝绳索应栓在阀体的法兰处，切勿栓在手轮或阀杆上；　　2、在水平管道上安装时，阀杆应垂直向上，或者是倾斜某一角度；　　3、阀门安装时应根据介质流向确定其安装方向；　　4、安装法兰式阀门时，应保证两法兰端面互相平行和同心；　　5、阀门安装高度应便于操作和维修，一般距地米；　　6、同一房间内安装阀门时，高度应一致；　　7、并排垂直管道上安装阀门时，标高应一致，并排水平管道上安装阀门时，手轮应相互错开100mm。　　六、简述减压阀的组装要求。　　答：1、减压阀的阀体应垂直安装在水平管道上，进出口不能弄错；　　2、两侧应装置切断阀门，一般采用法兰截止阀，并有旁通管连接；　　3、减压前的管径应与减压阀公称通径相同，减压阀后面的管径应比减压阀公称通径大1-2档；　　4、减压前的高压管和减压后的低压管上，都应安装压力表，低压管上还应安装安全阀。　　七、简述安全阀的安装要求。　　答：1、安全阀应直立安装；　　2、安全阀出口应无阻力或避免产生压力的现象（即负压）；　　3、出口处装放空管道，应保证不小于该阀门的出口通径；　　4、放空管在室内的，必须接至室外，室外立管最好超过周围（20米）的建筑物；　　八、简述方形补偿器安装要求。　　答：1、补偿器垂直安装时，如输送的介质是液体，应在补偿器的最高点装排气阀；如输送的介质是蒸汽，应在补偿器的最低点装疏水装置；　　2、补偿器两侧的第一个支架宜设置在距补偿器弯头的弯曲起点处，支架应为活动支架，不得设置导向支架；　　3、补偿器水平臂中间处严禁有焊接口，如无法避免时，应尽量将焊口位置靠近弯头；　　4、方形补偿器组对时，应在平地上拼接；　　5、补偿器水平安装时水平臂应与管路有相同的坡度，而垂直臂应保持水平；　　6、安装时，必须对补偿器进行预拉伸。　　九、试述热力管道的安装技术要求。　　答：1、热力管道均应设有坡度，蒸汽管的坡度要坡向疏水器；　　2、方形补偿器竖直安装时，如输送的是介质是热水，应在补偿器的最高点安装排气阀；如输送的介质是蒸汽，应在补偿器的最低点安装疏水器或放水阀；　　3、水平安装的方形补偿器的坡度是水平臂应有坡度，垂直臂水平安装即可；　　4、水平管道变径时，当管道输送的介质是蒸汽时，宜采用偏心异径管，取管底平；当管道输送的介质是热水时，也要采用　　　　管道验收规范考试题（问答题、计算题）提要：在有色金属管道上安装时，凡与工艺管道相接触（焊接)以及与被检测介质直接接触的部分，其有关部件均须与工艺管道同材质。偏心异径管，取管顶平；　　5、蒸汽支管从主管上接出的方式是支管应从主管的上方或两侧接出；　　6、不同压力的输水管不能接入同一管道内；　　7、有旁通管的疏水装置，应在疏水器和旁通阀的后面安装活接或法兰；　　8、安装在压力较高的热力管道上的减压装置，阀体应垂直安装在水平管道上，进出口不能搞错。前后两侧应装置截止阀，并应装设旁通管，减压前的高压管和减压后的低压管均应安装压力表，低压管上还应安装安全阀，安全阀排气管接至室外；　　十、试述民用煤气管道的安装要求。　　答：1、引入管穿过承重墙时应加套管；　　2、进户管最小直径未D、N32，引入管应有不小于的坡度，坡向室外管道；　　3、室内的燃气管道应以明设为主；　　4、立管的管径不宜小于25mm，在地面上的立管上下两端最好均装三通加丝堵代替弯头；　　5、高层建筑高度在50米以上，燃气管道立管每隔2-3层应设置限制水平位移的支撑；　　十一、试述管道支架的一般安装要求。　　答：1、支、吊架的位置应正确，安装要平整牢固，管子与支架接触应良好，一般不得有间隙；　　2、铸铁管或大口径钢管上的阀门，应设有专用的阀门支架（托架）；　　3、管道紧固在槽钢或工 字钢的翼板斜面时，其螺柱应有相应的斜垫片；　　4、不得在金属屋架上任意焊接支架，禁止在钢屋架下弦为单角钢或圆钢上焊接支架；不得在设备上任意焊接支架，如需在设备上焊接支架时，应先在设备上焊上加强板，再在加强板上焊接支架；　　5、管道支架应保证管子中心与墙柱表面距离符合设计及规范要求，一般根部距离不小于50mm；　　6、支架距管道接口的距离不小于50mm；　　7、支架的材质、规格应符合设计要求；　　8、层高不大于5m,每层设一个管卡，距地；大于5m,每层设两个支架，且均匀分布；　　9、短管长度大于200mm以及转角，水表、水嘴、管道末端100m处应设管卡；　　10、消防管道支吊架距喷头的间距不得小于300mm,直管段两相邻喷头间应设不少于1个支架，两支架的间距不宜大于,末端喷头与支架的间距不大于750mm。　　十二、试述管道系统压力前应具备的条件。　　答：1、试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定；　　2、焊缝及其他待检部位尚未涂漆和绝热；　　3、管道上的膨胀节已设置了临时约束装置；　　4、试验用压力表已经校验，并在周检期内，其精度不得低于级，表的满刻度值应为被测最大压力的倍，压力表不得少于两块；　　5、符合压力试验要求的液体或气体已经备齐；　　6、按试验的要求，管道已经加固；　　7、对输送剧毒流体的管道及设计压力大于等于10mpA、的管道，在压力试验前，下列资料经建设单位复查完成：　　⑴管道组成件的质量证明书　　⑵管道组成件的检验或试验记录　　⑶管子加工记录　　⑷焊接检验及热处理记录　　⑸ 设计修改及材料代用文件　　8、待试管道与无关系统已用盲板或采取其他措施隔开；　　9、待试管道上的安全阀、爆破板及仪表元件等已经拆下或加以隔离；　　10、试验方案已经批准，并已进行技术交底。　　十三、试述制冷管道的安装要求。　　答：1、氨系统管道，工作温度大于－40℃的，采用优质碳素钢管；工作温度低于－40℃ 的，采用低合金钢钢管；　　2、氨管道上弯头一般均采用冷弯或热煨的弯头，其弯曲半径不应小于4倍管子外径；　　3、氨管道上的三通一般采用开口焊接的顺流三通（赤脚背三通）、y形羊角三通，也可采用斜三通；　　4、氨管道与设备或阀门法兰连接时，法兰采用公称压力为、的凹凸面平焊方形或腰形的氨法兰；　　5、氨管道所用的阀门也都是特制的专用阀门；　　6、氨管道所用的电磁阀、压力表等也都是特制的专用阀门；　　7、氟利昂制冷系统的管道，当管径小于20mm时，一般采用紫铜管，大于20mm时，一般采用无缝钢管；　　8、冷却水及盐水管道因其压力不高，一般采用焊接钢管或镀锌钢管；　　9、制冷剂管道的变径采用同心大小头。　　十四、试述玻璃棒温度计的安装要求。　　答：1、玻璃温度计不论直式或角式都应安装在便于维修、观察和不受机械损坏的位置；　　2、直式温度计的标尺部分应垂直安装，当管径小于200mm的水平管道或在上升流束的垂直管上安装时，不得以可以允许迎着介质流束方向插入向上倾斜45°角；　　3、安装在塔、槽、箱壁上或垂直管道上，一般应采用角型温度计；　　4、在管道上开口或焊接，应在工艺管道安装时一起考虑同步进行；　　5、在直径50mm以下的管道上安装玻璃温度计时，安装处的管径须扩大；　　6、在有色金属管道上安装时，凡与工艺管道相接触（焊接)以及与被检测介质直接接触的部分，其有关部件均须与工艺管道同材质。　　十五、试述弹簧管压力计安装要求。　　答：1、弹簧管压力计必须垂直安装；　　2、不论是取正压还是负压，压力计都应安装在介质流束呈直线的管道上，不得安装在管道弯曲、拐角、死角和流束呈漩涡状等处；　　3、测量介质波动剧烈的压力时，应在压力计前安装U形管或盘香管；　　4、取压口到压力表之间还应装有切断阀门，P＜、时，采用旋塞阀，P≥、时，采用截止阀，P＞10mpA、时，采用针型阀（节流阀）；　　5、安装地点应力求避免振动和高温的影响；　　6、引压导管不宜过长，以减少压力指示的迟缓；　　7、测量蒸汽压力时应加装凝液管，以防止高温蒸汽与测压元件直接接触；　　　　管道验收规范考试题（问答题、计算题）提要：在有色金属管道上安装时，凡与工艺管道相接触（焊接)以及与被检测介质直接接触的部分，其有关部件均须与工艺管道同材质。　　8、对于有腐蚀性的介质，应加装充有中性介质的隔离罐；　　9、在管道上开孔安装压力计，须在试压和吹洗前进行。　　计算题　　1、一根D、N200管道上装一个单向钢制套筒式补偿器，管内介质温度110℃，冷态计算温度－10℃，安装时环境湿度为30℃ ，试计算该补偿器安装时的剩余收缩量是多少？（补偿器的最大行程S0=350mm)S0－－补偿器的最大行程t0－－室外最低计算温度　　t1－－补偿器安装时温度t2－－介质的最高计算温度　　解：S=S0×S=350×{30－／110－}S={350×40}÷120=117mm　　2、某蒸汽管道的工作压力为、，介质温度为500℃，该管道系统以工作的倍进行水压试验，试计算管道常温时的试验压力?PS=×PS=××=、　　3、某化工工艺管道工作压力P=、，压力试验开始时环境湿度为22℃，试压终了时压力表的读数为、，此时的环境温度为17℃，试验时间为24小时，该化工工艺管道每小时平均泄漏率是多少？　　　　解：?=1／n×{1－}×100﹪　　P1=+=、P2=+=、T1=22+==17+=　　?=1／24×{1－}100﹪?=﹪　　4、某蒸汽管道管径为φ108×4mm,工作压力为、，工作温度为220℃，两固定支架间距为40米，安装时的环境温度为20℃。冷态计算温度为－10℃，中间设一个方形补偿器。试计算该管道的热膨胀量、热应力和断面推力各为多少？该补偿器安装时的冷紧值是多少？　　ΔL=×40×（220－20）ΔL=96mm（热膨胀量）　　σ=E、×ΔL/Lσ=×105×96/40000σ=482mpA、/4]P=482×[×/4]P=629607NtA、=t0+ktA、=－10+×[220－]=105 ℃　　ΔX=×40×=(冷紧值）　　'
