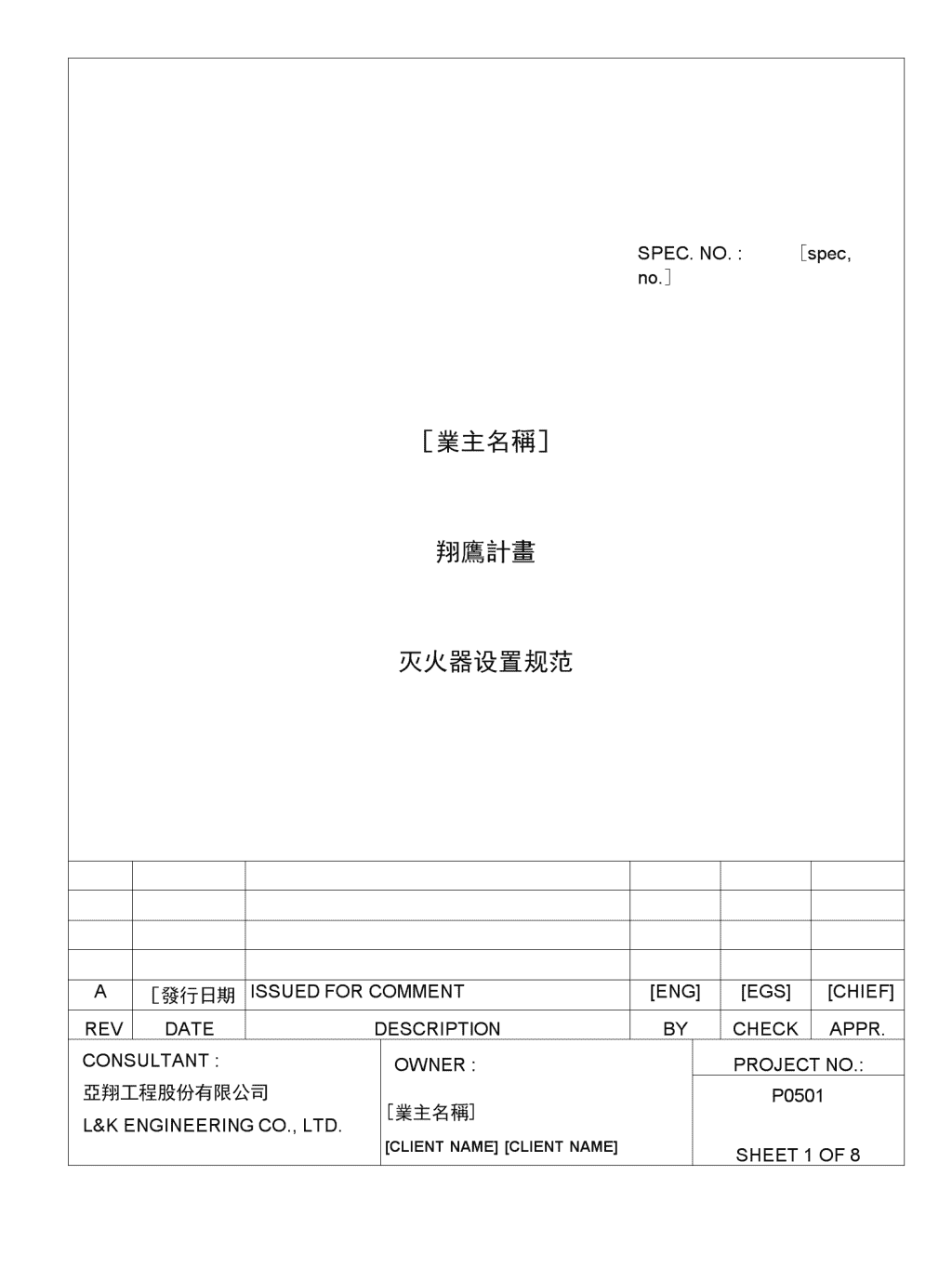

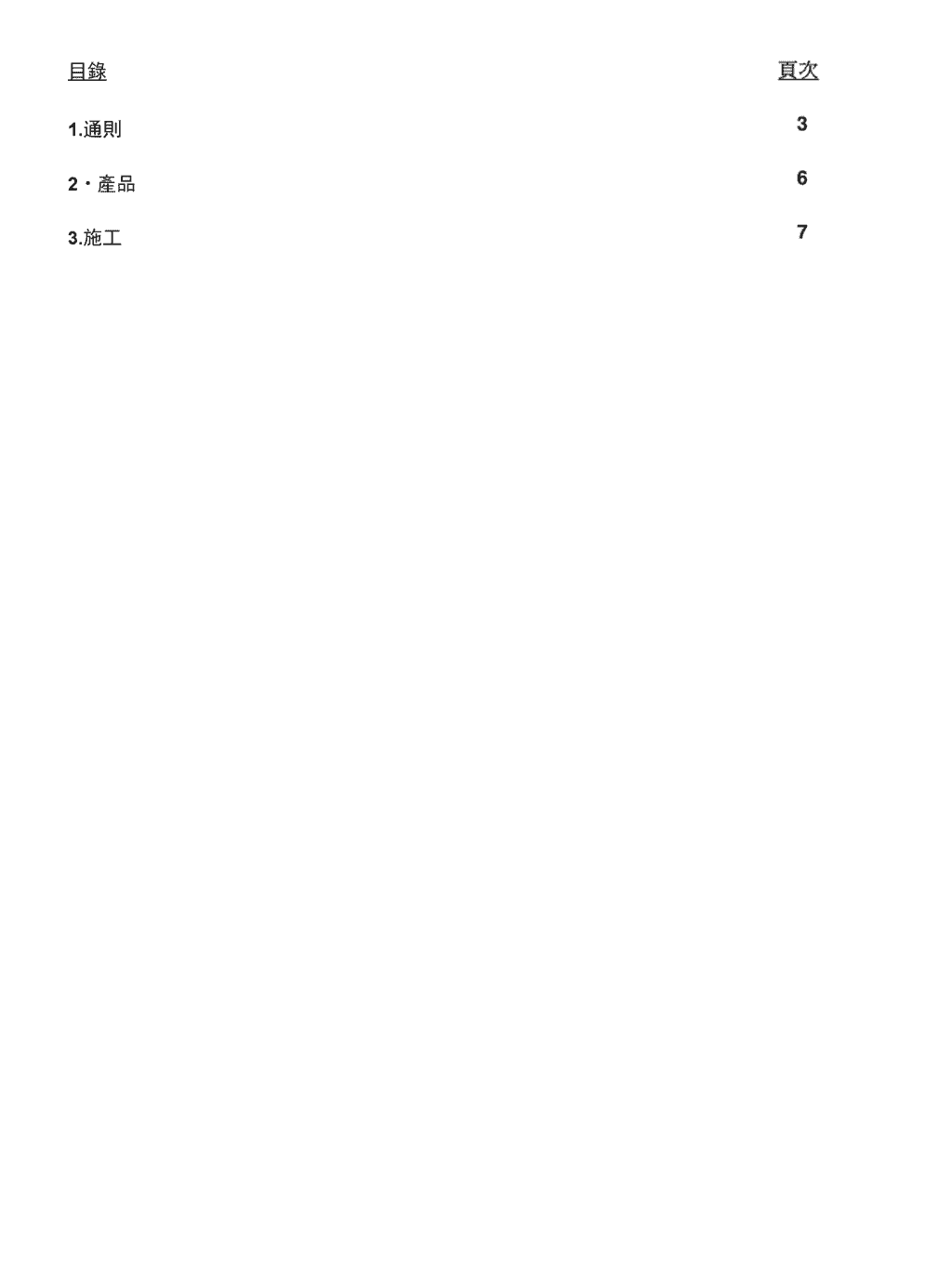

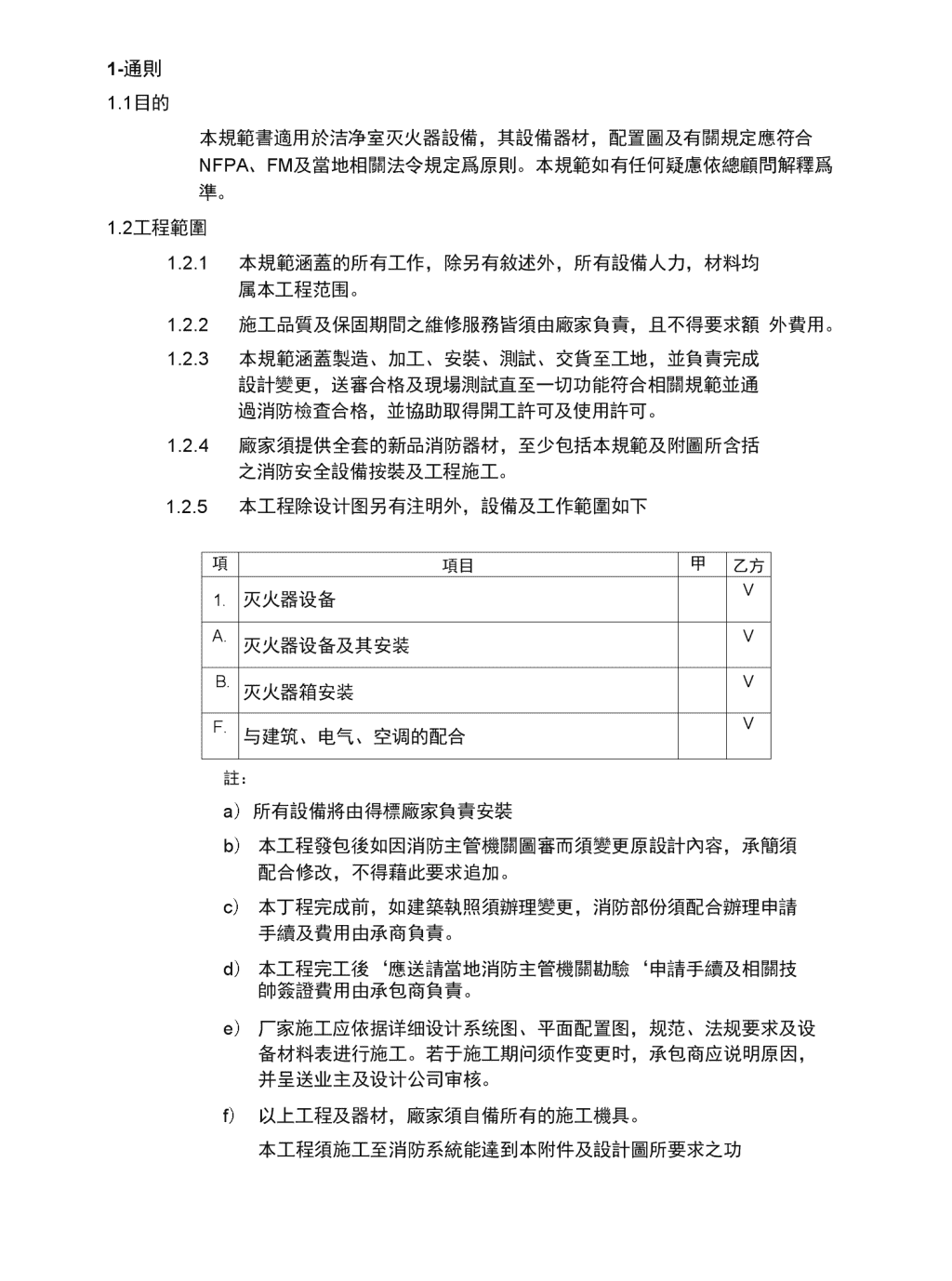

'SPEC.NO.:［spec,no.］［業主名稱］翔鷹計畫灭火器设置规范A［發行日期］ISSUEDFORCOMMENT[ENG][EGS][CHIEF]REVDATEDESCRIPTIONBYCHECKAPPR.CONSULTANT:亞翔工程股份有限公司L&KENGINEERINGCO.,LTD.OWNER:PROJECTNO.:[業主名稱][CLIENTNAME][CLIENTNAME]P0501SHEET1OF8 目錄1.通則2・產品3.施工 1-通則1.1目的本規範書適用於洁净室灭火器設備，其設備器材，配置圖及有關規定應符合NFPA、FM及當地相關法令規定爲原則。本規範如有任何疑慮依總顧問解釋爲準。1.2工程範圍1.2.1本規範涵蓋的所有工作，除另有敘述外，所有設備人力，材料均属本工程范围。1.2.2施工品質及保固期間之維修服務皆須由廠家負責，且不得要求額外費用。1.2.3本規範涵蓋製造、加工、安裝、測試、交貨至工地，並負責完成設計變更，送審合格及現場測試直至一切功能符合相關規範並通過消防檢査合格，並協助取得開工許可及使用許可。1.2.4廠家須提供全套的新品消防器材，至少包括本規範及附圖所含括之消防安全設備按裝及工程施工。1.2.5本工程除设计图另有注明外，設備及工作範圍如下項次項目甲方乙方1.灭火器设备VA.灭火器设备及其安装VB.灭火器箱安装VF.与建筑、电气、空调的配合V註：a）所有設備將由得標廠家負責安裝b）本工程發包後如因消防主管機關圖審而須變更原設計內容，承簡須配合修改，不得藉此要求追加。c）本丁程完成前，如建築執照須辦理變更，消防部份須配合辦理申請手續及費用由承商負責。d）本工程完工後‘應送請當地消防主管機關勘驗‘申請手續及相關技帥簽證費用由承包商負責。e）厂家施工应依据详细设计系统图、平面配置图，规范、法规要求及设备材料表进行施工。若于施工期问须作变更时，承包商应说明原因，并呈送业主及设计公司审核。f）以上工程及器材，廠家須自備所有的施工機具。本工程須施工至消防系統能達到本附件及設計圖所要求之功 能，運作正常，並經業主正式驗收合格且通過消防主管機關檢查及保險公司要求爲止。1.3標準與法規除特別指明外，本規範設備之材料使用、製造、組立、檢驗與測試，均須符合當地相關消防主管機關及消防法規之規定且須參考下列法規與標準之最新版次之規定：ANSI・AMERICANNATIONALSTANDARDSINSTITUTEASME・AMERICANSOCIETYOFMECHANICALENGINEERSAST・AMERICANSOCIETYFORTESTINGANDMATERIALSNFPA・NATIONALFIREPROTECTIONASSOCIATIONUL・UNDERWRITERSLABORRATORIESFM・FACTORYMUTUALENGINEERINGASSOCIATIONGBJ16-87-建築設計防火規範GBJ140-90■建築滅火器配置設置規範GBJ73-84-洁净厂房设计规范1.4文件圖說1.4.1專案執行送審文件清單專案執行階段文件送審項目除下表所列以外，通用送審文件詳”文件送審規範”（規範編號later）。國內法規耍求之審批文件，則不論規範是否冇要求，承包商均需提送並配合審批作業。1.4.2乙方文件送審清單如下。文件名稱殷計階段（5份）竣工階段（5份）1.専案組織表(Projectorganization)•2.専案執行時程表（Projectschedule）•3.工程界面清單及位置圖(List&locationoftie-inpoint)•■4.設備清單(Equipmentlist)•■5.設備配置圖(Equipmentlayout)•■6.公用設施需求表（Utilityrequiremen⑸•7.設備型錄及資料(Vendor"scatalogsandinformationtosupporthisquotation,includingelectricalsystem&l/Csystem)• 8.-年操作所需備品清單(Recommendedsparepartsforoneyearoperation)•文件名稱設計階段(5份)竣工階段(5份)9.訓練計劃(Trainingplan)•10.送審文件清單及時程(Transmittallistandschedule)•11.品質管制程序書(Qualitycontrolprocedure)•12.「•地辦公室及物料暫存區需求(Siteofficeandwarehouserequirements)•13.驗收及測試計劃/報告(Inspection&testplan/reports)•■14.設:備夕卜型圖(Equipmentdimensionedoutlinedrawings)•■15.詳細設備規格(Detailedequipmentspecifications)•■16.製造簡測試報告(Manufacture"sinspection&testreports/records)•■17.計算書(Contractor"scalculations)•18.設備銘牌型式(Nameplatestamping)•註：1.乙方需於得標後一周內提出文件送審清單，並於得標後1個月內提送設計文件供審核；送審圖面則需在業主提出意見後10天內修改並再次送審。2.所有送審文件必須以中文或英文書寫。3.所有竣工階段需提送之文件均需檢附電子檔。1.4.1承包商須依據以上之審核結果進行工作。1.4.2承包商須知：業主保留對承包商所提供產品之細部設計、計算、分析、測試方法及材質選用上可能產生錯誤之追訴權。2.產品2.1設計基準本消防安全設備係依照中國國家標準及美國國家消防協會(NFPA-NationalFireProtectionAssociation)所出版之國家消防法規(NFC-NationalFireCode)設計。依據設計圖設計及安裝，承包商於承攬後並需做系統之調整設計，I邮寺依NFPA13提供計算資料供業主存查。2.2相关设备C02手提蓄玉式灭火器须符合国家消防产品质量监督检验中心检验合格产品，并附有合格证明。手提式灭火器以二只一组固定放置于取用方便明显处所，放置牆邊及柱邊原則上不防礙動線及機台，配合适大小之放置箱，融占有红色警示标示及以红 底白字标明「灭火器」字样，不可直接吊挂于墙壁上，且须有标示牌挂于墙上。 灭火器外至少须标示下列资料：制造厂商、药剂种类、药剂数量、有效期限及灭火效能値。所有无尘室区域、电器室、发电机室、变电器室及控制室等装设有重要机电设置场所,采用二氧化碳型蓄压式手提灭火器，步行距离20m以内须设一灭火器。图纸所示为最低要求，承埶依现场实际情形设置灭火器，以符合法规要求a）滅火器型式：10Lb，蓄壓式。b）滅火藥劑型式：二氧化碳。c）滅火效能値：B-4。d）噴射距離：x3M。e）噴射時間：12sec。f）安裝方式：配灭火器箱。3.施工、測試及驗收3.1说明3.1.1施工計畫承包商應於開工前，配合相關工作之進行，預定工作進度表及施工程序，送經總顧問及業主同意後施工。3.1.2施工詳圖本規範附有施工設計圖爲各系統之一般佈置，承包商應參照附圖及有關法令規定，並配合工地實際情況施工，如須修改設計圖，須總顧問及業主同意後施工。3.1.3材料及設備承包商所提供之各種材料及設備，均應依照附圖所示有關規定之新品，先將有關廠牌、型號及樣品等，送經總顧問及業主認可後，方得裝用。竣工後，承包商應將有關機具設備之維護手冊，操作說明等資料裝訂成冊，提供業主。3.1.4工程配合承包商施工，應與其他相關工作切實配合進行，以免影響或阻礙有關工程施工。3.1.5竣工圖竣工後，提供全廠管線、閥門及地下部份之正確位置及路徑、管路與公共設施連接處之正確座標及深度，以供作修改設計圖之用。3.2施工注意事項：3.2.1一般說明：承包商應切實遵照本發包說明書、施工圖說、相關規範、設 備之安裝說明書及業主工程師或工地監工之指示施工，所需 一切人工、材料、工具及運輸等，均由承包商負擔，以圓滿完成本工程。凡圖說、規範及工估價單上均未載明，而爲工程習慣上所應該完成本工程所必須者，承包商亦應提供，不得推談及請求增加費用。3.2.2工程圖說本灭火器工程應確實遵照本規範及所附設計圖樣施工，如規範及設計圖樣未有詳細註明之處，而爲一般工程上或技術上損常所必須者，承包商仍應供給或施工，不得藉故推談或要求加價。本規範及圖面之數據僅供參考用，承包商須詳細設計及計算數量、容量。設計圖上如有不詳或尺寸不明者，承包商應儘先請甲方解釋或耍求補充核定，不得自行猜測估量，作爲施工之依據。凡本規範與圖面有不明確者，以總顧問及業主之解釋爲憑。工程圖樣係供承包商做設計參考，總顧問及業主於審核及工程進行中如需增列圖樣或修改圖面等，承包商必須切實導照，不得異議。3.3檢驗所有材料於製造安裝前須經檢驗合格後才准安裝。3.4搬運本工程各項設備之搬運工作及安裝起卸設備器材時，人員設備之安全問題均由承包商負完全責任。設備、器材、物料之大小及高度應以進出各防護區所經門戶之寬度及高度爲限；如在搬運時不慎損懷，承包商須負更換新品或修復之完全責任。不工程各項設備安裝工作進行中，其設備、器材、物料之保管及工作人員之安全責任，應由承包商自行負責。3.6训练本工程在完工后承包商應提出I练计划并安排进行业主教育训练，使业主能了解该工程的架构，以便日后的日常维护。3.7驗收程序工程竣工後，承包商在工地設置之工棚，倉庫及其他設施均應撤除，工地並應確實打掃清潔至業主認可爲止。工程在完工后，承包商需财通知业主进行验收，在业主按相关标准进行验收后提出的缺失，承包商应在规定期限内完成，并安排复验，在缺失改善完成和荷足系统功能后，由业主签字办理系统移交手续。竣工后，承包舷按实际装设施工情况，提供竣工图及图档，标明所有设备的正确位置及路圣、管路与公共设施连接处的正确坐标及深度，供作修改设计图用。 3.8保固本工程在驗收後承包商應出具保證書，保證所提供之設備材料均爲新品，且保證在保固期，如凶材料品質欠佳或施工不良而發生故障，或損壞等情事，承包商應立即將該部份拆除更換新品或重新製作安裝，如發現任何故障，承包商於收到業主書面通知後，應於通知內所定限期前來解決，若因故障導致其他災害損失，承包商須負損失責任。'
