GBT16535-1996工程陶瓷线热膨胀系数试验方法.pdf 3页

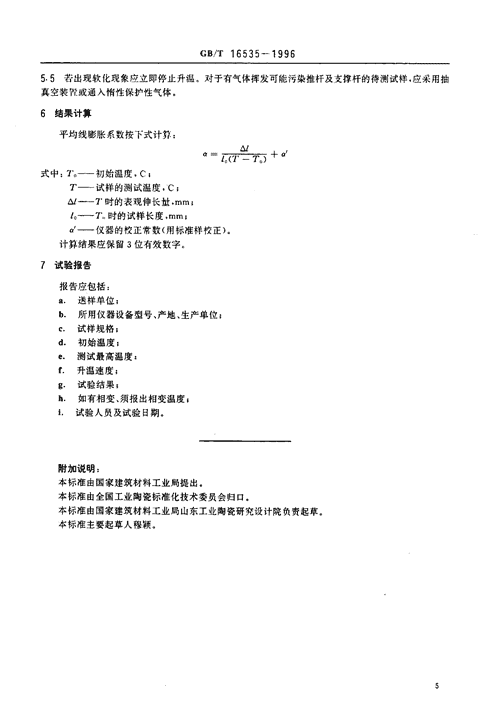

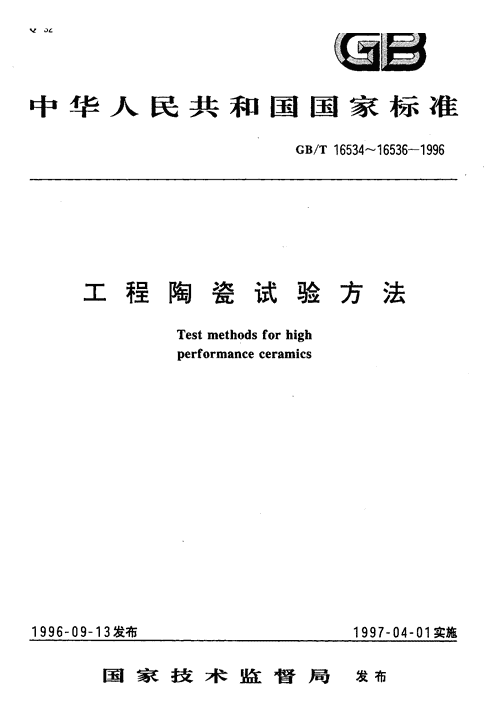

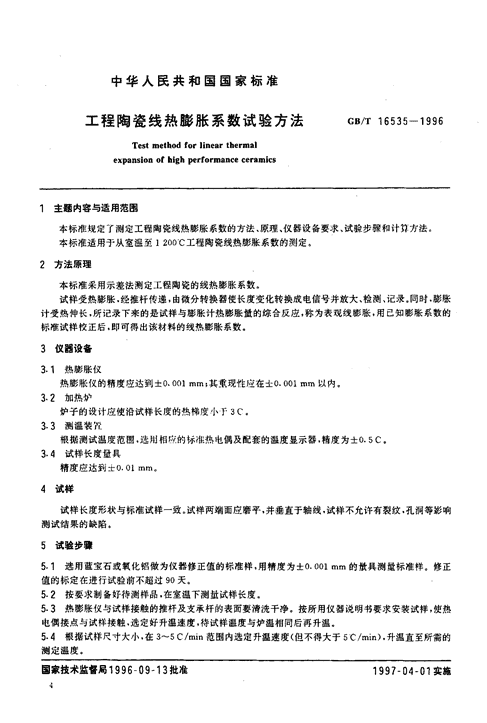

'ICS81.060.20免费标准下载网(www.freebz.net)Q32霭黔中华人民共和国国家标准Gs/T16534一16536-1996工程陶瓷试验方法Testmethodsforhighperformanceceramics1996一09一13发布1997一04一01实施国家技术监督局发布免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)中华人民共和国国家标准工程陶瓷线热膨胀系数试验方法Gs/T16535一1996Testmethodforlinearthermalexpansionofhighperformanceceramics主题内容与适用范围本标准规定了测定工程陶瓷线热膨胀系数的方法、原理、仪器设备要求、试验步骤和计算方法。本标准适用于从室温至1200"C工程陶瓷线热膨胀系数的测定。2方法原理本标准采用示差法测定工程陶瓷的线热膨胀系数。试样受热膨胀，经推杆传递，由微分转换器使长度变化转换成电信号并放大、检测、记录。同时，膨胀计受热伸长，所记录下来的是试样与膨胀计热膨胀量的综合反应，称为表观线膨胀，用已知膨胀系数的标准试样校正后，即可得出该材料的线热膨胀系数。3仪器设备I1热膨胀仪热膨胀仪的精度应达到士。.001mm;其重现性应在士0.001mm以内。3.2加热炉炉子的设计应使沿试样长度的热梯度小于3C。3.3测温装粉根据测试温度范围，选用相应的标准热电偶及配套的温度显示器，精度为士。.5C,3.4试样长度量具精度应达到10.01mm.4试样试样长度形状与标准试样一致。试样两端面应磨平，并垂直于轴线，试样不允许有裂纹.孔洞等影响测试结果的缺陷。5试验步骤5.1选用蓝宝石或氧化铝做为仪器修正值的标准样，用情度为士。.001mm的量具测量标准样。修正值的标定在进行试验前不超过90天。5.2按要求制备好待测样品，在室温下测量试样长度。5.3热膨胀仪与试样接触的推杆及支承杆的表面要清洗干净。按所用仪器说明书要求安装试样，使热电偶接点与试样接触，选定好升温速度，待试祥温度与炉温相同后再升温。5.4根据试样尺寸大小，在3-5C/min范围内选定升温速度(但不得大于5C/min)，升温直至所需的测定温度。国家技术监督局1996一09-13批准1997一04一01rks4免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/"r16535一19965.5若出现软化现象应立即停止升温对于有气体挥发可能污染推杆及支撑杆的待测试样，应采用抽真空装毅或通入惰性保护性气体。6结果计算平均线膨胀系数按下式计P::川+al“=ln(了二了万式中:7"}—初始温度，C;T—试样的测试温度.C;Al-7"时的表观伸长虽mm;1o-T.，时的试样长度，MM;丫—仪器的校正常数(用标准样校正)。计算结果应保留3位有效数字。了试验报告报告应包括:a.送样单位;b.所用仪器设备型号、产地、生产单位;c.试样规格;d.初始温度;e测试最高温度:r.升温速度;9.试验结果;h.如有相变、须报出相变温度;1.试验人员及试验日期。附加说明:本标准由国家建筑材料工业局提出。本标准由全国工业陶瓷标准化技术委员会归口。本标准由国家建筑材料工业局山东工业陶瓷研究设计院负责起草。本标准主要起草人穆颖。免费标准下载网(www.freebz.net)无需注册即可下载'
