GBT16534-1996工程陶瓷维氏硬度试验方法.pdf 4页

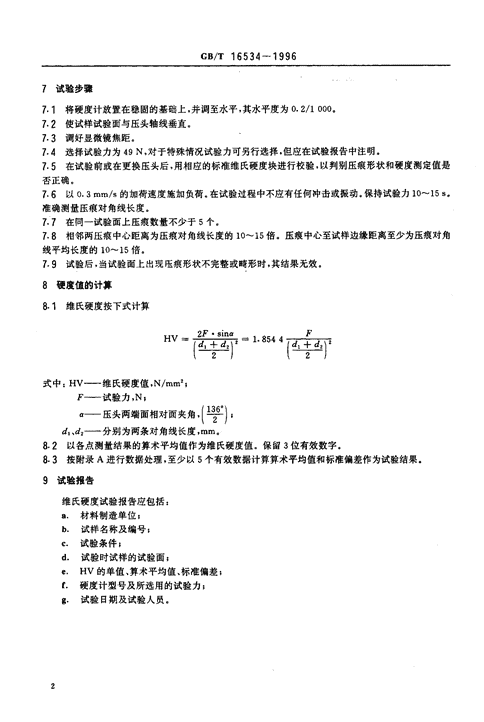

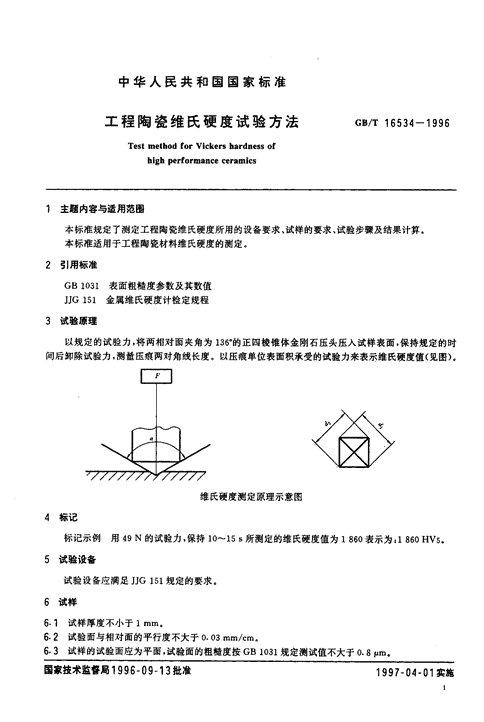

'ICS81.060.20免费标准下载网(www.freebz.net)Q32霭黔中华人民共和国国家标准Gs/T16534一16536-1996工程陶瓷试验方法Testmethodsforhighperformanceceramics1996一09一13发布1997一04一01实施国家技术监督局发布免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)中华人民共和国国家标准工程陶瓷维氏硬度试验方法GB/T16534一1996TestmethodforVickershardnessofhighperformanceceramics，主题内容与适用范围本标准规定了测定工程陶瓷维氏硬度所用的设备要求、试样的要求、试验步糠及结果计算。本标准适用于工程陶瓷材料维氏硬度的测定。2引用标准GB1031表面粗糙度参数及其数值JJG151金属维氏硬度计检定规程试验原理以规定的试验力，将两相对面夹角为1360的正四棱锥体金刚石压头压入试样表面，保持规定的时间后卸除试验力，测量压痕两对角线长度。以压痕单位表面积承受的试验力来表示维氏硬度值(见图)。维氏硬度测定原理示意图4标记标记示例用49N的试验力，保持10^-15，所测定的维氏硬度值为1860表示为:1860HV5e试验设备试验设备应满足JJG151规定的要求。6试样61试祥厚度不小于1mm,6.26.3试验面与相对面的平行度不大于。.03mm/cm,试样的试验面应为平面，试验面的粗糙度按GB1031规定测试值不大于0.8Jim.国家技术监仔局1996一09一13批准1997一04一01实施I免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)Ga/T16534一19967试验步骤7.1将硬度计放置在稳固的基础上，并调至水平，其水平度为。2/1000,7.2使试样试验面与压头轴线垂直。73调好显微镜焦距。7.4选择试验力为49N，对于特殊情况试验力可另行选择，但应在试验报告中注明.7.5在试验前或在更换压头后，用相应的标准维氏硬度块进行校验，以判别压痕形状和硬度测定值是否正确。7.6以。3mm/s的加荷速度施加负荷。在试验过程中不应有任何冲击或振动.保持试验力10^-15s,准确测量压痕对角线长度。了.7在同一试验面上压痕数量不少于5个。7.8相邻两压痕中心距离为压痕对角线长度的10-15倍。压痕中心至试样边缘距离至少为压痕对角线平均长度的10-15倍。9试验后，当试验面上出现压痕形状不完整或畸形时，其结果无效。硬度值的计算维氏硬度按下式计算2F"sinaFHV==1.854(d,+2d,12(d,+2d2,I2式中:HV-维氏硬度值，N/mm2;F—试验力，N;a-fE"k-lea-tgAfff夹”，(13260)d=姚—分别为两条对角线长度，mm,8.2以各点测量结果的算术平均值作为维氏硬度值。保留3位有效数字。8.3按附录A进行数据处理，至少以5个有效数据计算算术平均值和标准偏差作为试验结果。试验报告维氏硬度试验报告应包括:a.材料制造单位。b.试样名称及编号;c.试验条件;d.试验时试样的试验面;e.HV的单值、算术平均值、标准偏差;f.硬度计型号及所选用的试验力;8"试验日期及试验人员。免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)Cs/T16534一1996附录A异常数据取舍方法(补充件)把试验或测定所得的子样数据按其数值从小到大排列成:X(1),X(2)........X(”一1),X(n),选定危险率a=0.05，根据，及a及T(n,a)表查得T值。A2AJ计算T值当’-一，一--、一一最小值X(1)是可‘--·疑时，则7,=一一叉竺-苦卫一X二............................................................(A1)司林，匕“、人产污J~”砚’”切“S当最大值二(，)，是可疑时，则T=里兴二匹.““····”“·······“·“····“·”····”····⋯⋯(A2)钟::一T-0-TA值，，一告买X;tS—子样标准偏差，S=n-11}](X;_,。一，，’;X;-测定值，，—子样大小。A4比较T与T(二，a)值进行判断.当T)T(二，a)，则怀疑的数据是异常的，应予舍去。当T
