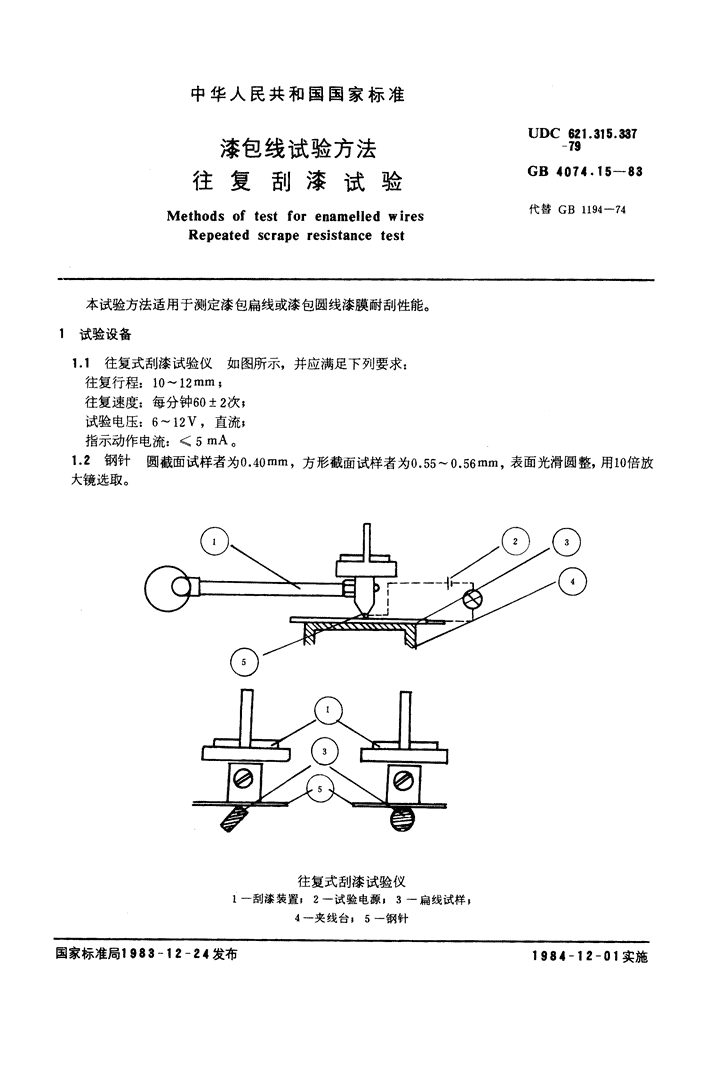

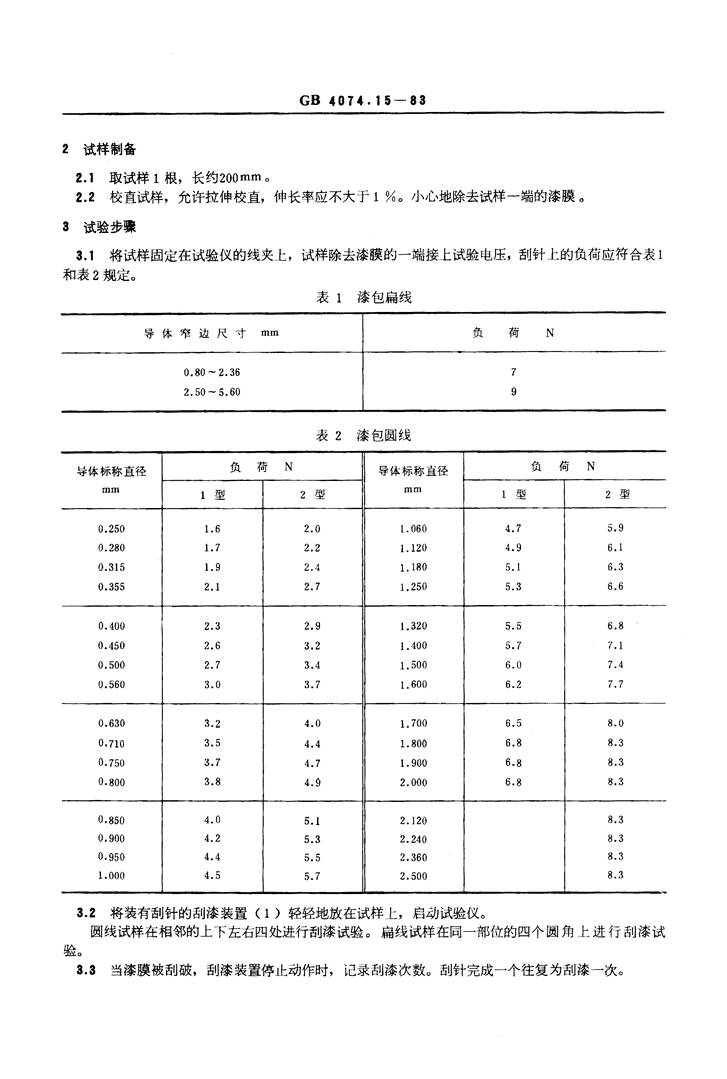

'中华人民共和国国家标准UDC621.315.337漆包线试验方法一79GB4074．15一83往复刮漆试验代替GB1194一74MethodsoftestforenamelledwiresRepeatedscraperesistancetest本试验方法适用于测定漆包扁线或漆包圆线漆膜耐刮性能。试验设备1.1往复式刮漆试验仪如图所示，并应满足下列要求：往复行程：10一12mm；往复速度：每分钟60士2次，试验电压：6一12V，直流；指示动作电流：《5mAo1.2钢针圆截面试样者为0.40mm，方形截面试样者为0.55-0.56mm，表面光滑圆整，用10倍放大镜选取。往复式刮漆试验仪1一刮漆装置，2一试验电源，3一扁线试样；4一夹线台，5一钢针国家标准局1983一12一24发布1984一12一01实施 GB4074．15一832试样制备2.1取试样1根，长约200mm。2.2校直试样，允许拉伸校直，伸长率应不大于1％。小心地除去试样一端的漆膜。3试验步骤3.1将试样固定在试验仪的线夹上，试样除去漆膜的一端接上试验电压，刮针上的负荷应符合表1和表2规定。表1漆包扁线导体窄边尺寸mm负荷N0.80～2.362.50～5.60表2漆包圆线│导体标称直径│负荷N│一体VmTm}7"直径│负荷N││mm├──┬──┤├──┬──┤││1型│2型││1型│2型││0.250│1.6│2.0│一‘.060│4.7│5．9││0.280│1.7│2.2│1‘·‘艺。│4.9│6.1││0.315│1.9│2.4│I‘·‘8。│5.1│6.3││0.355│2.1│2.7│｛‘·25‘，│5.3│6.6││0.400│2.3│2.9│1.320│5.5│6.8││0.450│2.6│3.2│1.400│5.7│7.1││0.500│2.7│3.4│1.500│6.0│7.4││0.560│3.0│3.7│1.600│6.2│7.7││0.630│3.2│4.0│1.700│6.5│8.0││0.710│3.5│4.4│1.800│6.8│8.3││0.750│3.7│4.7│1.900│6.8│8.3││0.800│3.8│4.9│2.000│6.8│8.3││0.850│4.0│5.1│一2.120││8.3││0.900│4.2│5.3│｛2.240││8.3││0.950│4.4│5.5│｛“·360││8.3││1.000│4.5│5.7│｝艺‘500││8.3│3.2将装有刮针的刮漆装置（1）轻轻地放在试样上，启动试验仪。圆线试样在相邻的上下左右四处进行刮漆试验。扁线试样在同一部位的四个圆角上进行刮漆试验3.3当漆膜被刮破，刮漆装置停止动作时，记录刮漆次数。刮针完成一个往复为刮漆一次。 GB4074．15一834试验结果及计算试验结果取四处刮漆次数的平均值和最小值。附加说明：本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所等起草。本标准起草负责人陈惠民。本标准由机械工业部上海电缆研究所负责解释'
