GBT4121-1983石英玻璃热变色性试验方法.pdf 3页

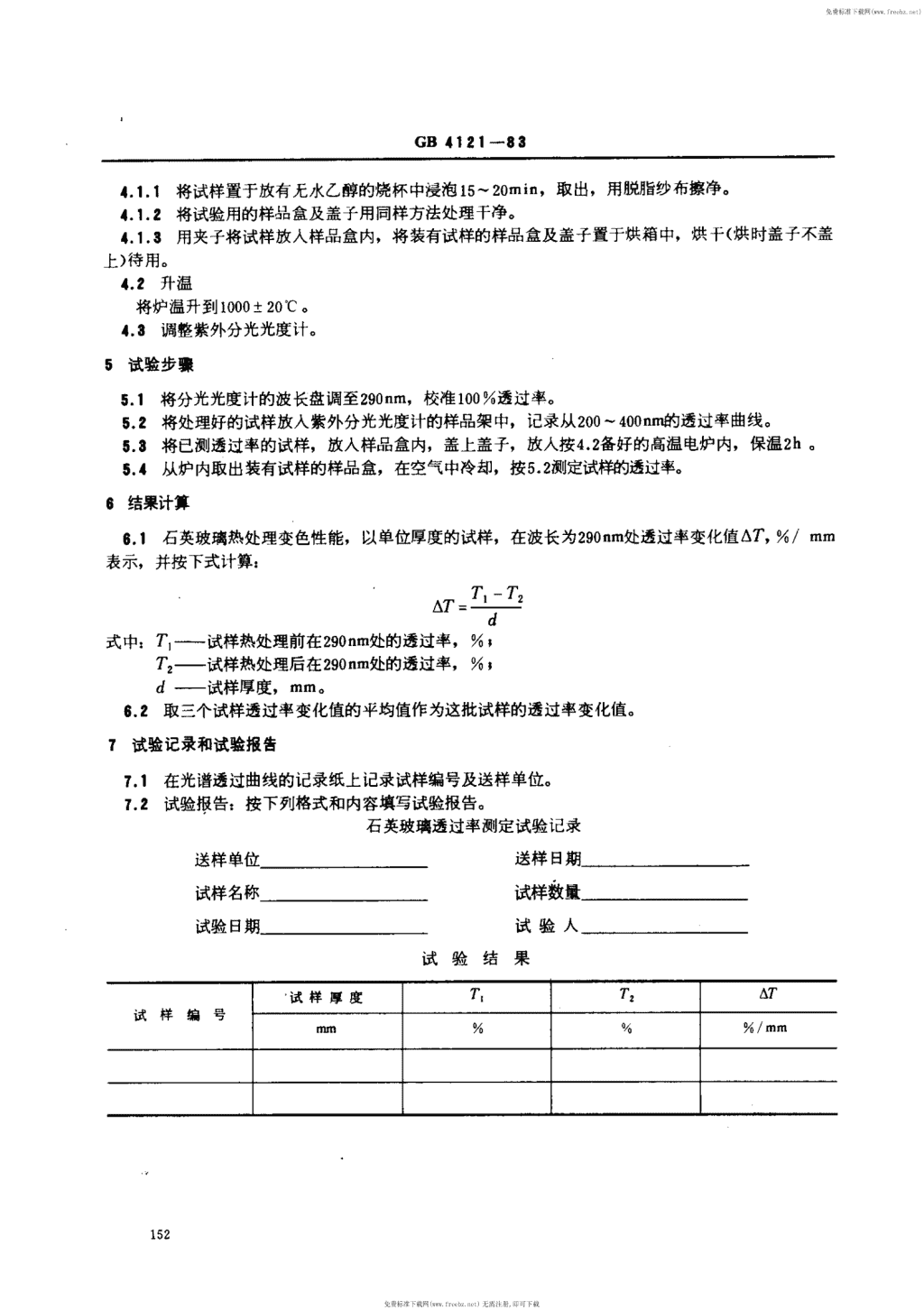

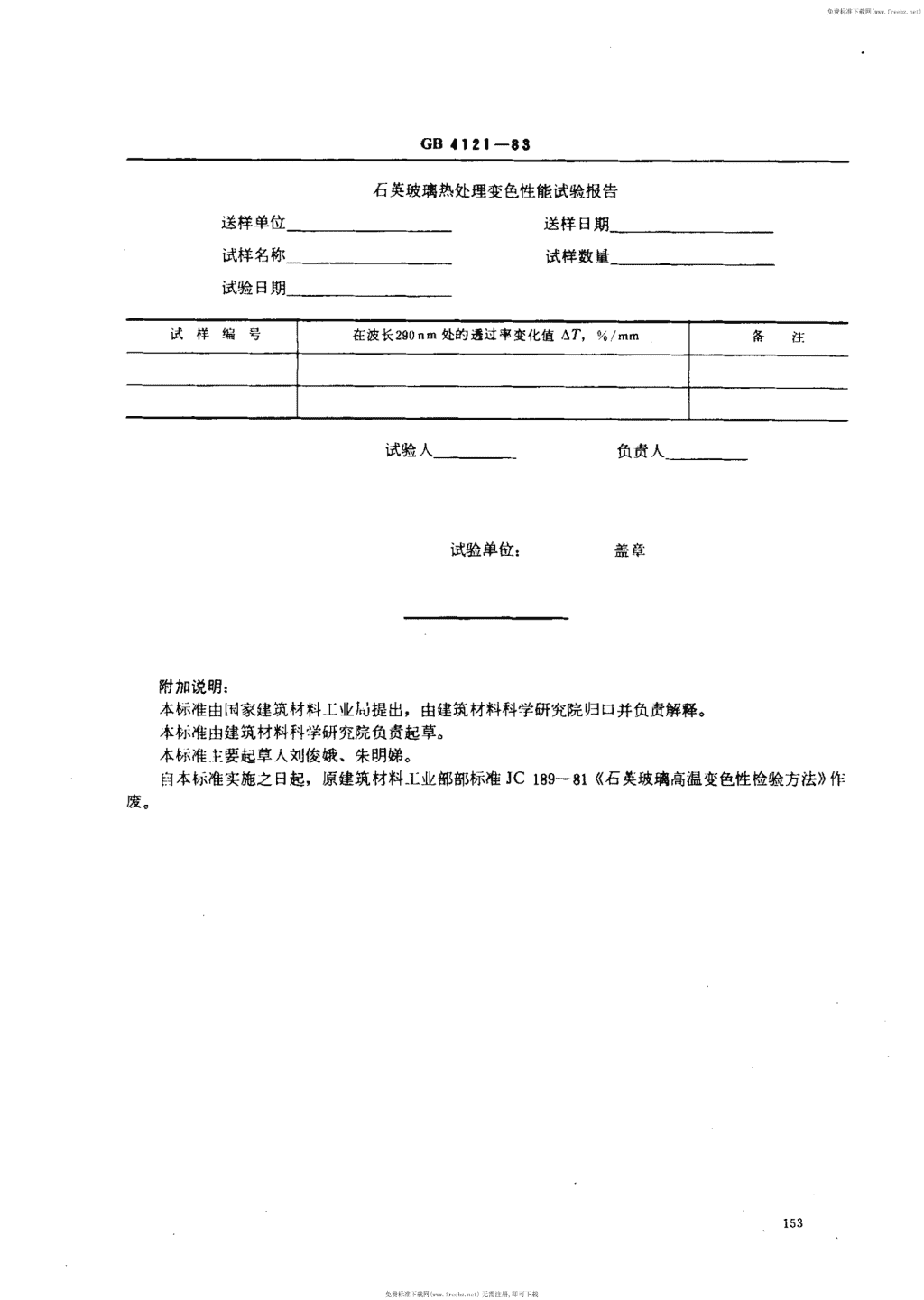

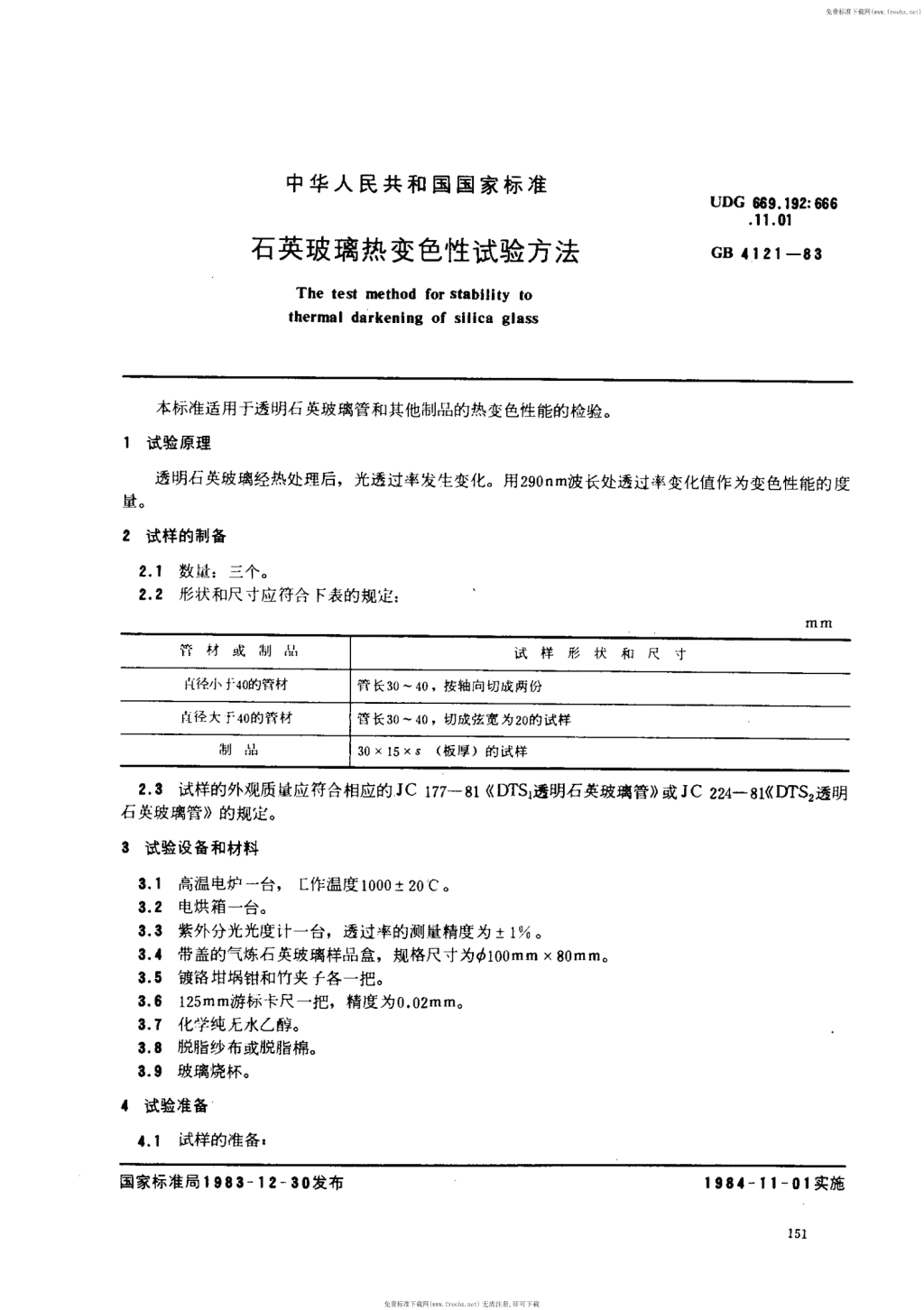

'免费标准下载网(www.freebz.net)中华人民共和国国家标准UDG669.192:666.11.01石英玻璃热变色性试验方法GB4121-83Thetestmethodforstab川tytothermaldarkeningofs川caglass本标准适用于透明石英玻璃管和其他制品的热变色性能的检验。1试验原理透明石英玻璃经热处理后，光透过率发生变化。用290nm波长处透过率变化值作为变色性能的度量o2试样的制备2.1数量:三个。2.2形状和尺寸应符合F表的规定:til材或制品试样形状和尺寸k径小f40的竹材管长30一40,按轴向切成两份直径大r40的若材管长30-40,切成弦宽为20的试样制:、占30x15xs(板I享)的试样2.3试样的外观质量应符合相应的JC177-81((DTS1透明石英玻璃管》或JC224-81((DTS2透明石英玻璃管》的规定。3试验设备和材料3.1高温电炉一台，[作温度1000120C。3.2电烘箱一台。3.3紫外分光光度计一台，透过率的侧量精度为士1%。3.4带盖的气炼石英玻璃样品盒，规格尺寸为0100mmx80mmo3.5镀铬柑祸钳和竹夹子各一把。3.6125mm游标卡尺一把，精度为0.02mmo3.7化学纯无水乙醇。3.8脱脂纱布或脱脂棉。3.9玻璃烧杯。4试验准备4.1试样的准备国家标准局1983一12一30发布1984一11一01实施免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB4121-884.1.1将试样置于放有无水乙醇的烧杯中浸泡15一20min，取出，用脱脂纱布擦净。4.1.2将试验用的样品盒及盖子用同样方法处理干净。4.1.8用夹子将试样放人样品盒内，将装有试样的样品盒及盖子置于烘箱中，烘干(烘时盖子不盖上)待用4.2升温将炉温升到1000士20"C。4.3调整紫外分光光度计。5试验步骤5.1将分光光度计的波长盘调至290nm，校准100透过率。5.2将处理好的试样放人紫外分光光度计的样品架中，记录从200一400nm的透过率曲线。5.8将已测透过率的试样，放人样品盒内，盖上盖子，放人按4.2备好的高温电炉内，保温2h。5.4从炉内取出装有试样的样品盒，在空气中冷却，按5.2测定试样的透过率。B结果计算8.1石英玻璃热处理变色性能，以单位厚度的试样，在波长为290nm处透过率变化值△T，%/mm表示，并按下式计算:_T:一孔4T=一二‘---止d式中:T,-试样热处理前在290nm处的透过率，%，几—试样热处理后在290nm处的透过率，%。d—试样厚度，mm.B.2取三个试样透过率变化值的平均值作为这批试样的透过率变化值。7试验记录和试验报告7.1在光谱透过曲线的记录纸上记录试样编号及送样单位。7.2试验报告:按下列格式和内容填写试验报告。石英玻璃透过率测定试验记录送样单位送样日期试样名称试样数量试验日期试验人试验结果’试样厚度T,T,叮试样编号mm%呀%/mm免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)GB4121-83石英玻璃热处理变色性能试验报告送样单位送样日期试样名称试样数量试验日期试样编号在波长290nm处的透过率变化值AT,0o/mm备注试验人负责人试验单位:盖章附加说明:本标准由国家建筑材料L业局提出，由建筑材料科学研究院归口并负责解释。本标准由建筑材料科学研究院负责起草。本标准is要起草人刘俊娥、朱明娣。自本标准实施之日起，原建筑材料工业部部标准JC189-81《石英玻璃高温变色性检验方法》作废。免费标准下载网(www.freebz.net)无需注册,即可下载'
