GBT4218-1984化工用硬聚氯乙烯管材的腐蚀度试验方法.pdf 2页

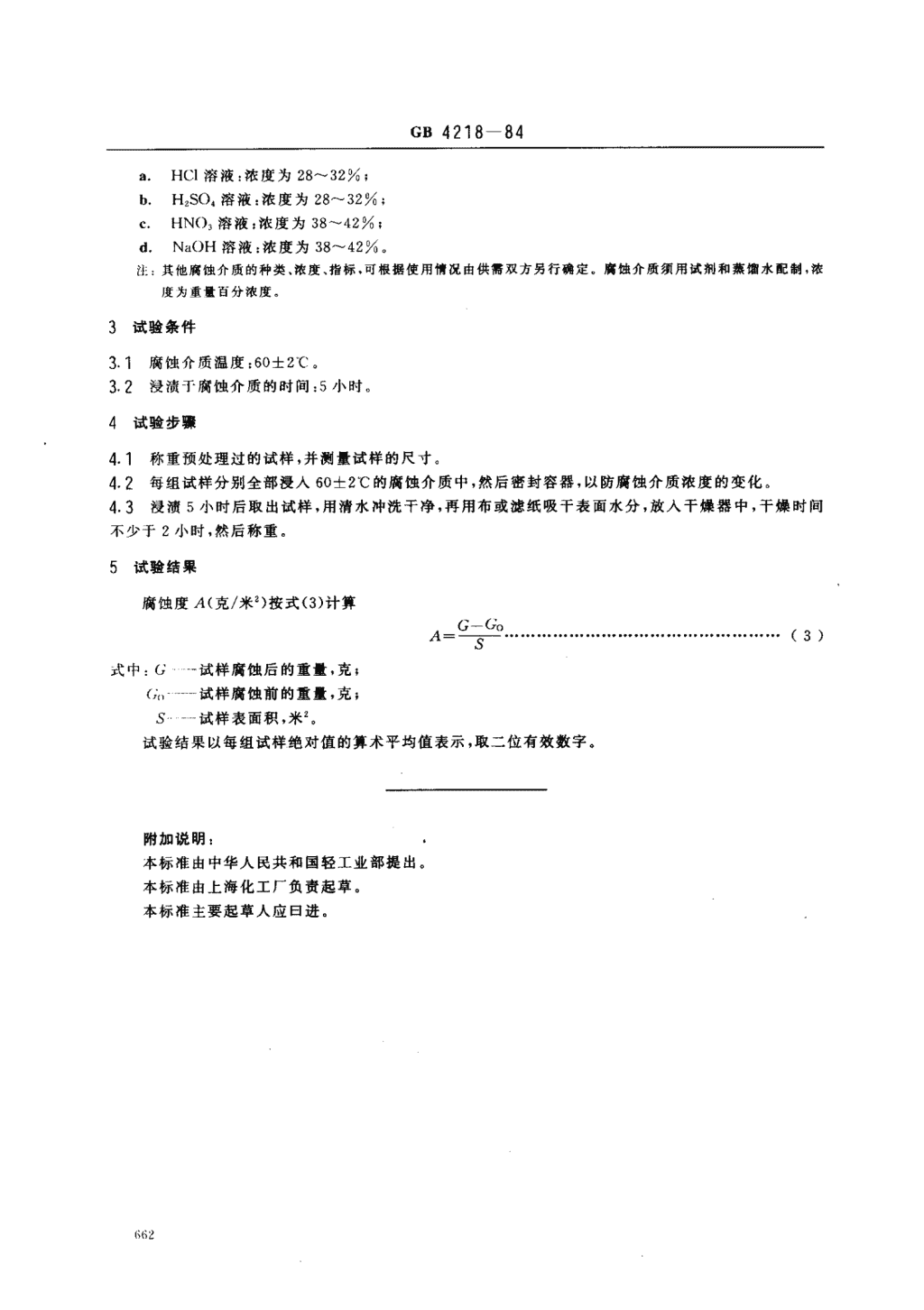

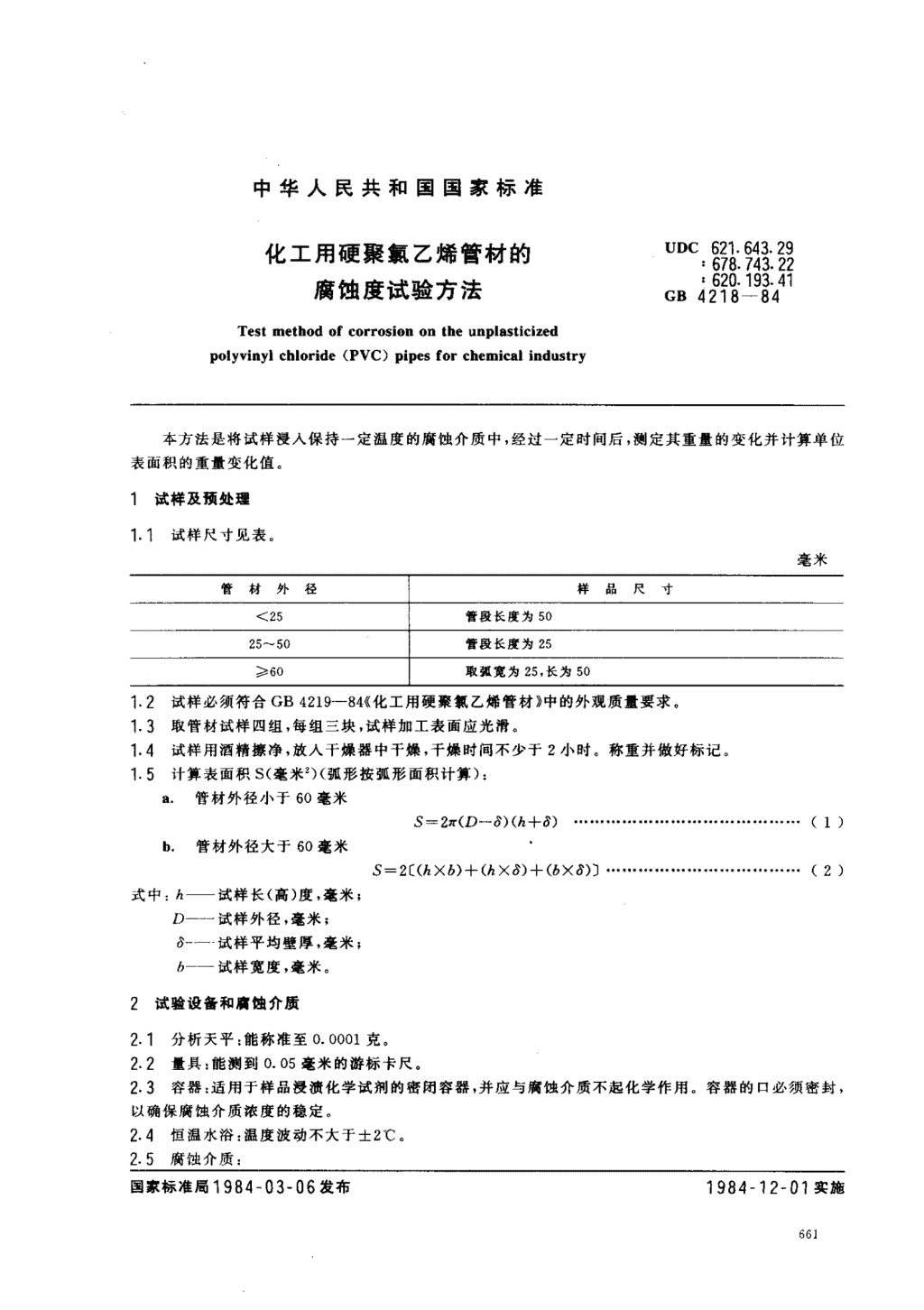

'中华人民共和国国家标准化工用硬聚抓乙烯管材的UDC腐蚀度试验方法GB4218一84Testmethodofcorrosionontheunplasticiaedpolyvinylchloride(PVC)pipesforchemicalindustry本方法是将试样浸人保持一定温度的腐蚀介质中，经过一定时间后，测定其重量的变化并计算单位表面积的重量变化值1试样及预处理1.1试样尺寸见表。毫米管材外径样品尺寸<25管段长度为5025-50管段长度为25>60取弧宽为25，长为501.2试样必须符合GB4219-84《化工用硬聚抓乙烯管材》中的外观质量要求。1.3取管材试样四组，每组三块，试样加工表面应光滑。1.4试样用酒精擦净，放人干操器中干燥，干燥时间不少于2小时。称重并做好标记。1.5计算表面积S(毫米“)(弧形按弧形面积计算):a.管材外径小于6。毫米S=2n(D-S)(h+S)····································。··⋯(1)b管材外径大于60毫米S=2C(hXb)+(hXS)+(bXS))······························⋯⋯(2)式中:h—试样长(高)度，毫米;D一一试样外径，毫米;S-一试样平均壁厚，毫米;b一一试样宽度，毫米。2试验设备和腐蚀介质2.1分析天平:能称准至0.0001克。2.2量具:能测到0.05毫米的游标卡尺。2.3容器:适用于样品浸演化学试剂的密闭容器，并应与腐蚀介质不起化学作用。容器的口必须密封，以确保腐蚀介质浓度的稳定。2.4恒温水浴:温度波动不大于士2℃。2.5腐蚀介质:国家标准局1984一03一06发布1984一12一01实施 GB4218一84a.HCI溶液:浓度为28^3200;b.HMSO,溶液:浓度为28-320a;c.HN0,溶液:浓度为38-42%0;吐NaOH溶液:浓度为38^42%o注其他腐蚀介质的种类、浓度、指标，可根据使用悄况由供需双方另行确定.腐蚀介质须用试剂和燕馏水配制，浓度为重最百分浓度3试验条件3.1腐蚀介质温度:6。士2C3.2浸渍于腐蚀介质的时间:5小时。4试验步骤41称重预处理过的试样，并测量试样的尺寸。42每组试样分别全部浸人60士2℃的腐蚀介质中，然后密封容器，以防腐蚀介质浓度的变化。43浸演5小时后取出试样，用清水冲洗干净，再用布或滤纸吸干表面水分，放人干燥器中，干燥时间不少于2小时，然后称重。5试验结果腐蚀度A(克/米“)按式(3)计算G-(命A=(3)S式中:G一试样腐蚀后的重量，克;G一试样腐蚀前的重量，克;S一试样表面积，米2。试验结果以每组试样绝对值的算术平均值表示，取二位有效数字。附加说明:本标准由中华人民共和国轻工业部提出。本标准由上海化工厂负责起草。本标准主要起草人应日进。'
