GBT4622.1-1993缠绕式垫片分类.pdf 8页

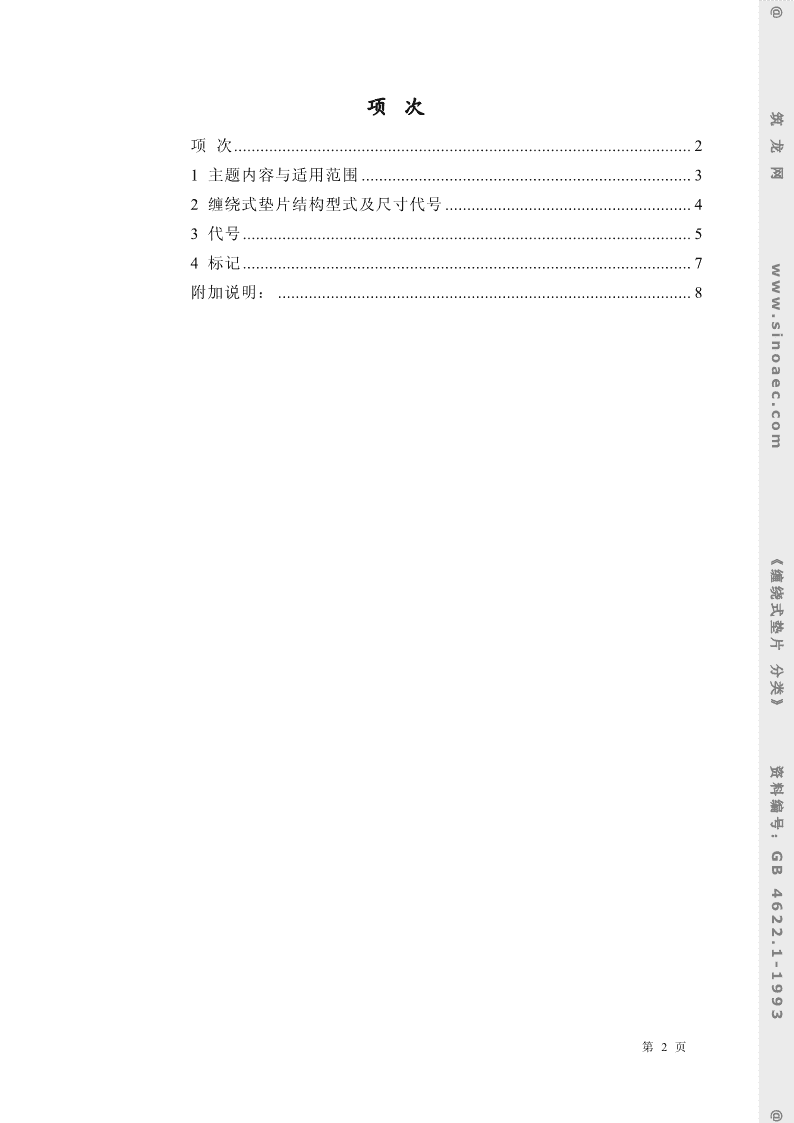

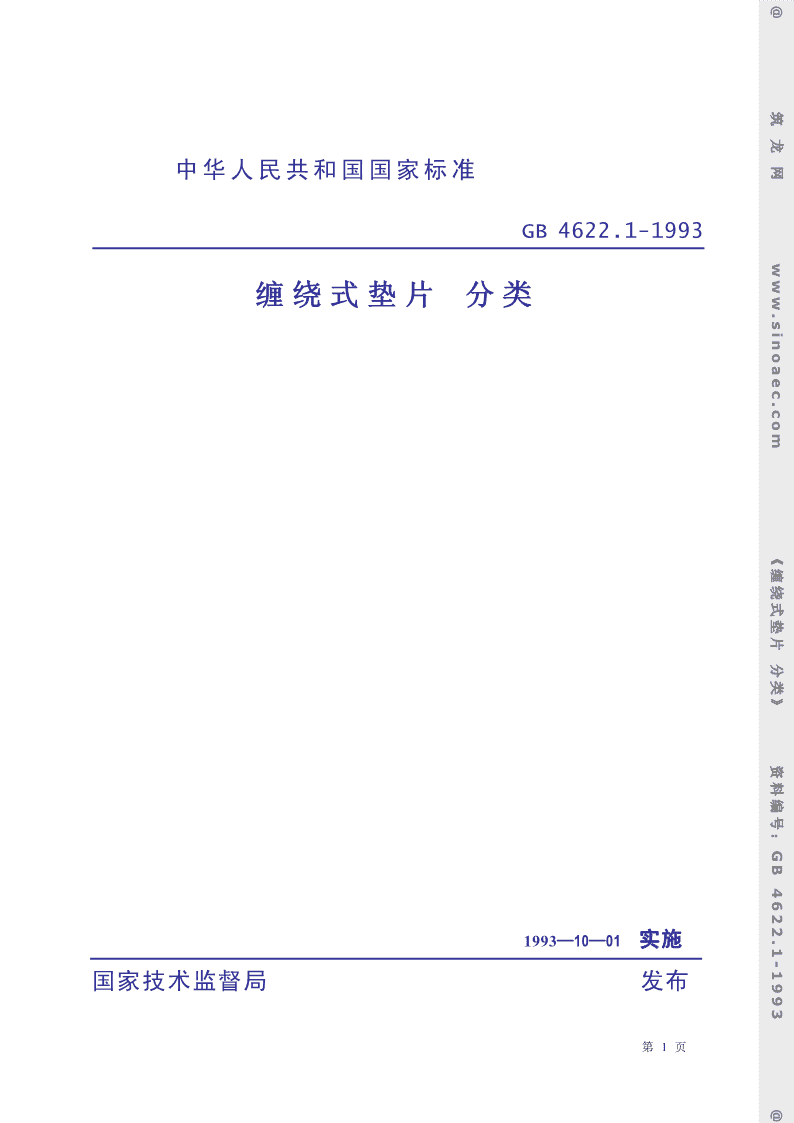

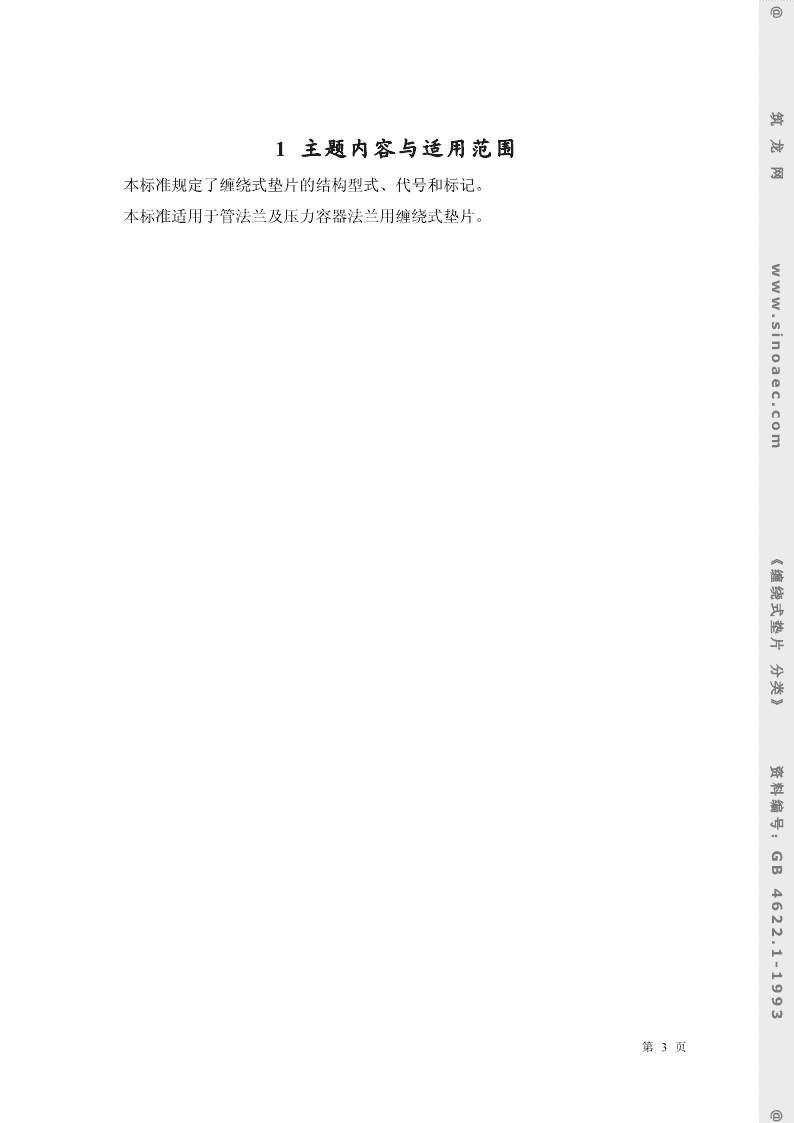

'@筑龙网中华人民共和国国家标准www.sinoaec.comGB4622.1-1993缠绕式垫片分类《缠绕式垫片分类》资料编号：GB4622.1-1993@1993—10—01实施国家技术监督局发布第1页 @项次筑龙项次........................................................................................................2网1主题内容与适用范围...........................................................................3www.sinoaec.com2缠绕式垫片结构型式及尺寸代号........................................................43代号......................................................................................................54标记......................................................................................................7附加说明：..............................................................................................8《缠绕式垫片分类》资料编号：GB4622.1-1993@第2页 @筑龙1主题内容与适用范围网www.sinoaec.com本标准规定了缠绕式垫片的结构型式、代号和标记。本标准适用于管法兰及压力容器法兰用缠绕式垫片。《缠绕式垫片分类》资料编号：GB4622.1-1993@第3页 @筑龙2缠绕式垫片结构型式及尺寸代号网www.sinoaec.com2.1基本型(垫片主体)2.2带内加强环型2.3带外加强环型2.4带内、外加强环型《缠绕式垫片分类》资料编号：GB4622.1-1993@第4页 @筑龙3代号网www.sinoaec.com3.1缠绕式垫片代号3.1.1垫片型式代号按表1规定。表1________________________________________________________________________________垫片型式代号基本型A带外加强环型B带内加强环型C带内外加强环型D________________________________________________________________________________3.1.2金属带材料代号按表2规定。表2《缠绕式垫片________________________________________________________________________________金属带材料代号08F10Cr132分类》0Cr18Ni9Ti31Cr18Ni9Ti400Cr18Ni105资料编号：0Cr18Ni12Mo2Ti600Cr17Ni14Mo27________________________________________________________________________________GB4622.1-1993@注：其余材料可由用户指定代号。3.1.3非金属带材料代号按表3规定。表3________________________________________________________________________________非金属带材料代号第5页 @特制石棉1筑柔性石墨2龙聚四氟乙烯3网www.sinoaec.com________________________________________________________________________________注：其余材料可由用户指定代号。《缠绕式垫片分类》资料编号：GB4622.1-1993@第6页 @筑龙4标记网www.sinoaec.com4.1顺序4.2示例及示例说明B31-150-50GB4622管法兰用缠绕式垫片；垫片型式：带外加强环型；金属带材料：0Cr18Ni9Ti非金属带材料：特制石棉；公称通径：150mm；公称压力：5.0MPa(50bar)。C42-1000-25GB4622压力容器法兰用缠绕式垫片；垫片型式：带内加强环型；金属带材料：1Cr18Ni9Ti；非金属带材料：柔性石墨：公称通径：1000mm；公称压力：2.5MPa(25bar)。《缠绕式垫片分类》资料编号：GB4622.1-1993@第7页 @筑龙附加说明：网www.sinoaec.com本标准由国家建筑材料工业局提出。本标准由南京化工学院负责起草。本标准要起草人朱洪生、顾伯勤、陈根兴。《缠绕式垫片分类》资料编号：GB4622.1-1993@第8页'
